基本信息

• 制造商：Allen-Bradley，属于罗克韦尔自动化旗下品牌.

• 产品类型：属于 ControlLogix 系列的数字输出模块.

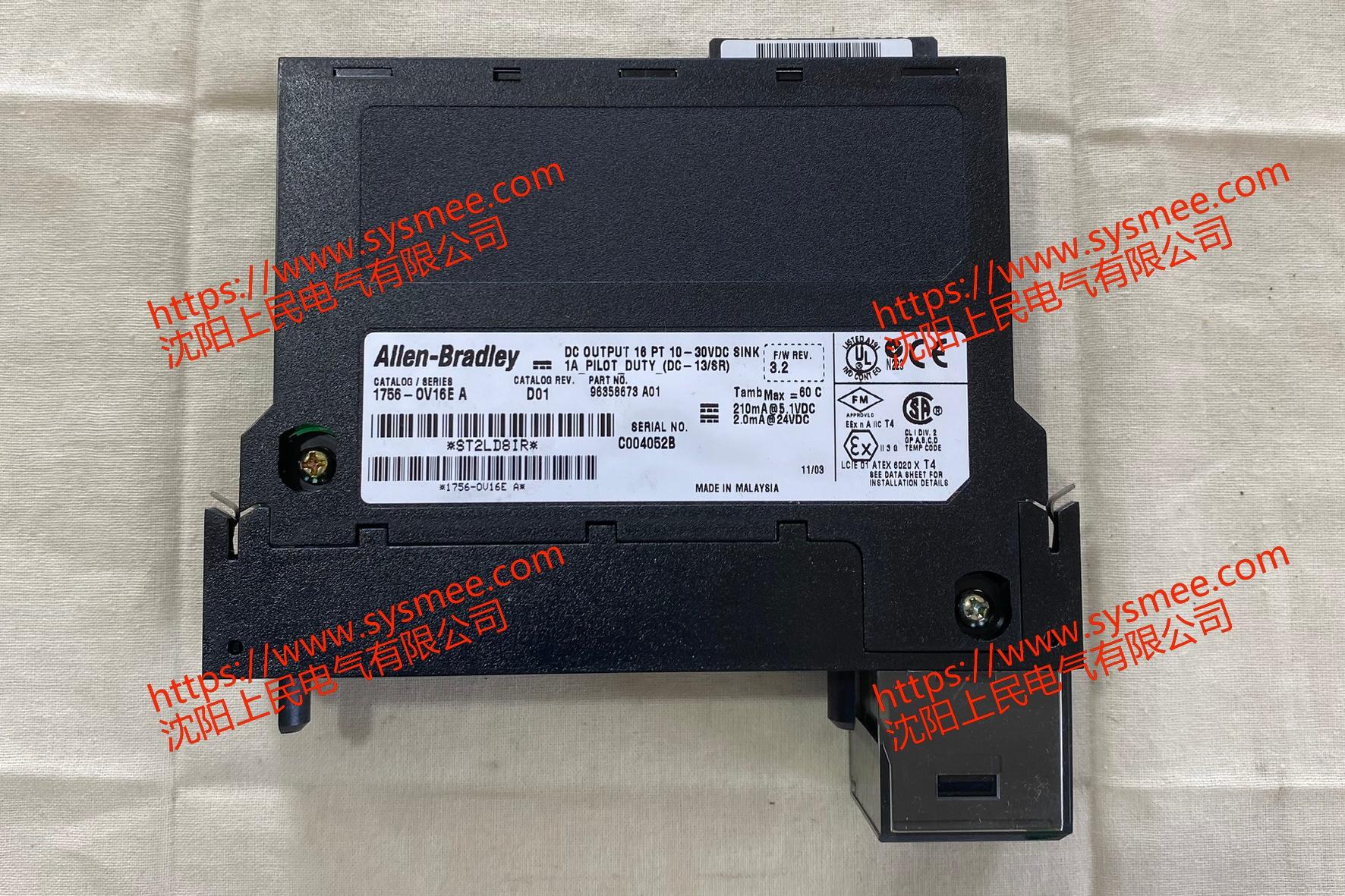

• 产品型号：1756-OV16E/A ，其中 “1756” 代表系列号，“OV” 表示输出电压，“16” 表示输出点数，“E” 可能代表特定的功能或版本等，“/A” 通常表示系列中的不同版本或修订 .

性能特点

• 输出规格：具有 16 个电子熔丝灌电流输出点，每组 8 点，输出电压范围为 10-30 VDC 。每个输出点的最大电流为 1A @ 60 °C/140 °F ，模块最大总电流为 8A @ 60 °C/140 °F ，最小负载电流为 2mA / 点.

• 电气特性：在 5.1V 时电流消耗为 210mA，在 24V 时电流消耗为 2mA，最大功耗为 6.72W @ 60 °C/140 °F ，关态泄漏电流最大为 1mA / 点，通态电压降最大为 700mV DC @ 1A.

• 诊断功能：可对输出点的状态进行监测和诊断，通过模块上的指示灯或软件工具，用户可以快速了解各个输出点是否正常工作，便于及时发现和排除故障.

• 保护功能：内部自带电子熔丝，能够防止过大电流通过模块，有效保护模块及与之相连的设备免受电流过载的损害.

物理特性

• 尺寸：约为 1.3 英寸 x 5.8 英寸 x 5.5 英寸 ，即 3.2cm x 14.6cm x 14.0cm.

• 重量：约为 0 lbs 8.0 oz ，即 0.2kg.

应用领域

• 常用于工业自动化控制系统中，如化工、生化、制药、电力、轻工、建材、造纸、食品、包装、环保等行业的生产设备控制、过程监控、自动化生产线等场合，实现对各种设备的数字量输出控制.

配套使用

• 该模块使用 1756-TBN H 或 1756-TBSH 可拆卸端子块外壳，可方便地进行接线和维护.

• 与罗克韦尔的 ControlLogix 系列 PLC 控制器及其他相关模块配合使用，构建完整的工业自动化控制系统，通过网络通信实现数据交换和协同工作.
