• 功能特性：专为 Genius I/O 手持监视器 IC660/IC661 设计，用于在 IC697 PLC 和 Genius I/O 之间建立通信，实现数据交换和控制。它采用异步扫描方式，可提高 I/O 响应速度。支持冗余功能，能提高系统可靠性，还支持 LAN 通信，方便网络集成。具备报警处理器功能，可实现实时报警。此外，还支持定向通信和全局通信，能实现 PLC 与外部设备的直接通信以及多个模块之间的通信。

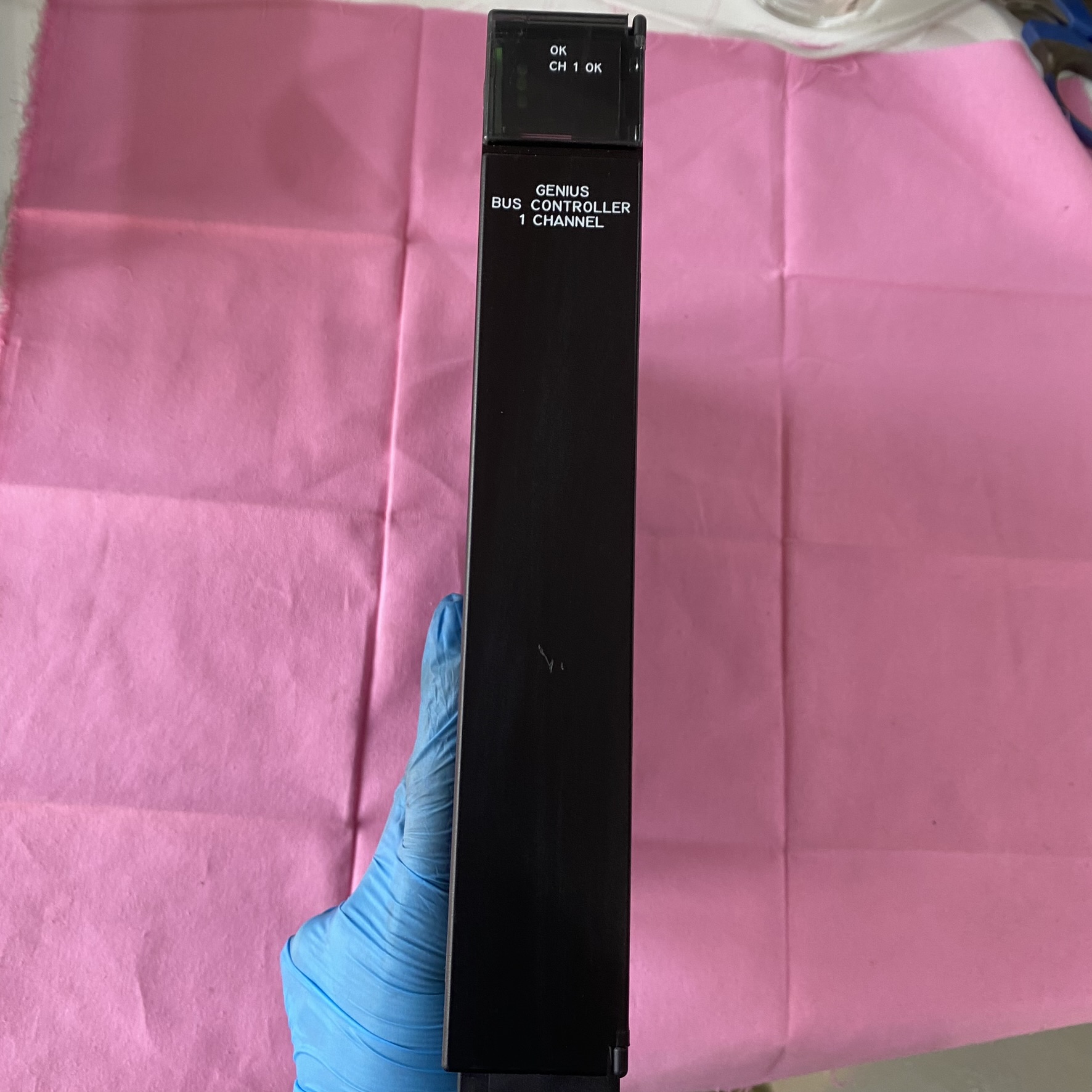

• 接口与通道：拥有一个总线控制器通道，用于与同一总线上的设备接口，还有一个手持监视器（HHM）端口，可使用 MS DOS 或 Windows 编程软件配置器功能将配置下载到模块。

• 通信参数：通信速率可达 1Mbps，协议为 GE Fanuc TCP/IP。当配置为 153.6 千波特（标准）时，通信总线的最大允许距离为 2000 英尺；配置为 153.6 千波特（扩展）时为 3500 英尺；配置为 76.8 千波特时为 4500 英尺，配置为 38.4 千波特时为 7500 英尺。

• 工作条件：工作电压为 5.0VDC，工作温度范围是 0°C 至 60°C。

• 应用领域：广泛应用于各种工业自动化系统中，常用于数据采集、过程控制、人机界面等场景，在制造业的机床控制、自动化生产线，以及过程工业的化工、冶金等领域都有应用，也可用于水处理、电力等基础设施领域。

一、安装指南

1. 安装环境要求

• 温度：工作温度范围为 0°C 至 60°C，存储温度范围为 - 40°C 至 85°C。

• 湿度：相对湿度 5% 至 95%（无冷凝）。

• 振动：符合 IEC 60068-2-6 标准，振动频率 10-55Hz，加速度 1g。

• 冲击：符合 IEC 60068-2-27 标准，冲击加速度 15g（持续 11ms）。

• 防护等级：IP20（需安装在控制柜内）。

2. 物理安装步骤

1. 断电操作：在安装前，务必断开 PLC 系统的所有电源，包括主电源和模块电源。

2. 机架安装：

• 将模块插入 Series 90-70 机架的插槽中，确保模块与机架导轨完全对齐。

• 使用模块两侧的固定螺丝将其牢固锁定在机架上，避免松动。

3. 接线连接：

• 电源接线：使用专用电源模块提供 5VDC 电源，确保电压稳定（波动不超过 ±5%）。

• Genius I/O 总线连接：通过 DB-9 连接器连接 Genius I/O 网络电缆，确保极性正确。

• 手持监视器（HHM）端口：使用 RS-232 电缆连接到编程设备（如 PC），用于配置和诊断。

3. 接线注意事项

• 总线电缆：使用 GE 推荐的 Genius I/O 专用电缆（如 IC660CBL002），最大传输距离取决于通信速率（如 1Mbps 时为 300 米）。

• 终端电阻：在总线的首尾两端需接入 120Ω 终端电阻，确保信号反射最小化。

• 屏蔽接地：电缆屏蔽层需单点接地，避免形成地环路干扰。

•

二、配置与使用方法

1. 硬件配置

1. 模块地址设置：

• 通过模块上的 DIP 开关设置节点地址（范围 1-31），确保与网络中其他设备地址唯一。

• 典型配置：DIP 开关 1-5 用于设置地址，其余开关用于功能选择（如冗余模式）。

2. 通信速率设置：

• 通过软件或 DIP 开关配置通信速率（可选 1Mbps、500kbps、125kbps 等），需与 Genius I/O 网络中的其他设备匹配。

2. 软件配置（使用 Proficy Machine Edition 或 Cimplicity）

1. 创建项目：

• 在编程软件中创建 Series 90-70 项目，添加 IC697BEM731Y 模块。

2. 模块参数配置：

• 设置通信协议（如 Genius 协议）、扫描周期、I/O 映射表等。

• 配置冗余功能（如启用主 / 备 BCM 模式）。

3. I/O 映射：

• 定义 Genius I/O 设备的输入 / 输出地址，将物理 I/O 点映射到 PLC 程序中的逻辑地址。

4. 下载配置：

• 通过 HHM 端口或网络将配置下载到模块，并激活运行。

3. 运行与监控

1. 状态指示灯：

• PWR：电源指示灯（绿色常亮表示正常）。

• COM：通信指示灯（闪烁表示正常通信）。

• ERR：错误指示灯（红色常亮表示故障）。

2. 诊断功能：

• 使用编程软件监控模块状态，查看通信质量、I/O 状态和故障代码。

• 通过模块的 LED 指示灯或 LCD 显示屏（如配备）获取实时诊断信息。

3. 故障排查：

• 若通信中断，检查总线连接、终端电阻和地址设置。

• 若出现 ERR 指示灯点亮，查阅手册对应故障代码（如 “101” 表示通信超时）。

三、安全与维护建议

1. 安全注意事项：

• 安装和维护时需佩戴防静电手环，避免静电损坏模块。

• 禁止在带电状态下插拔模块，防止短路。

2. 定期维护：

• 每 6 个月检查一次模块的接线端子是否松动。

• 每年清洁模块表面灰尘，确保散热良好。

3. 备件管理：

• 建议储备易损部件（如总线电缆、终端电阻），缩短故障修复时间。

四、典型应用场景

• 制造业：连接 Genius I/O 远程 I/O 站，实现生产线的分布式控制。

• 过程工业：与传感器和执行器通信，监测温度、压力等参数。

• 电力行业：用于变电站的状态监测和控制。

• 基础设施：在水处理、交通系统中实现远程 I/O 数据采集
