ABB AFPS-01F电源板
    发布时间: 2025-07-14 10:07

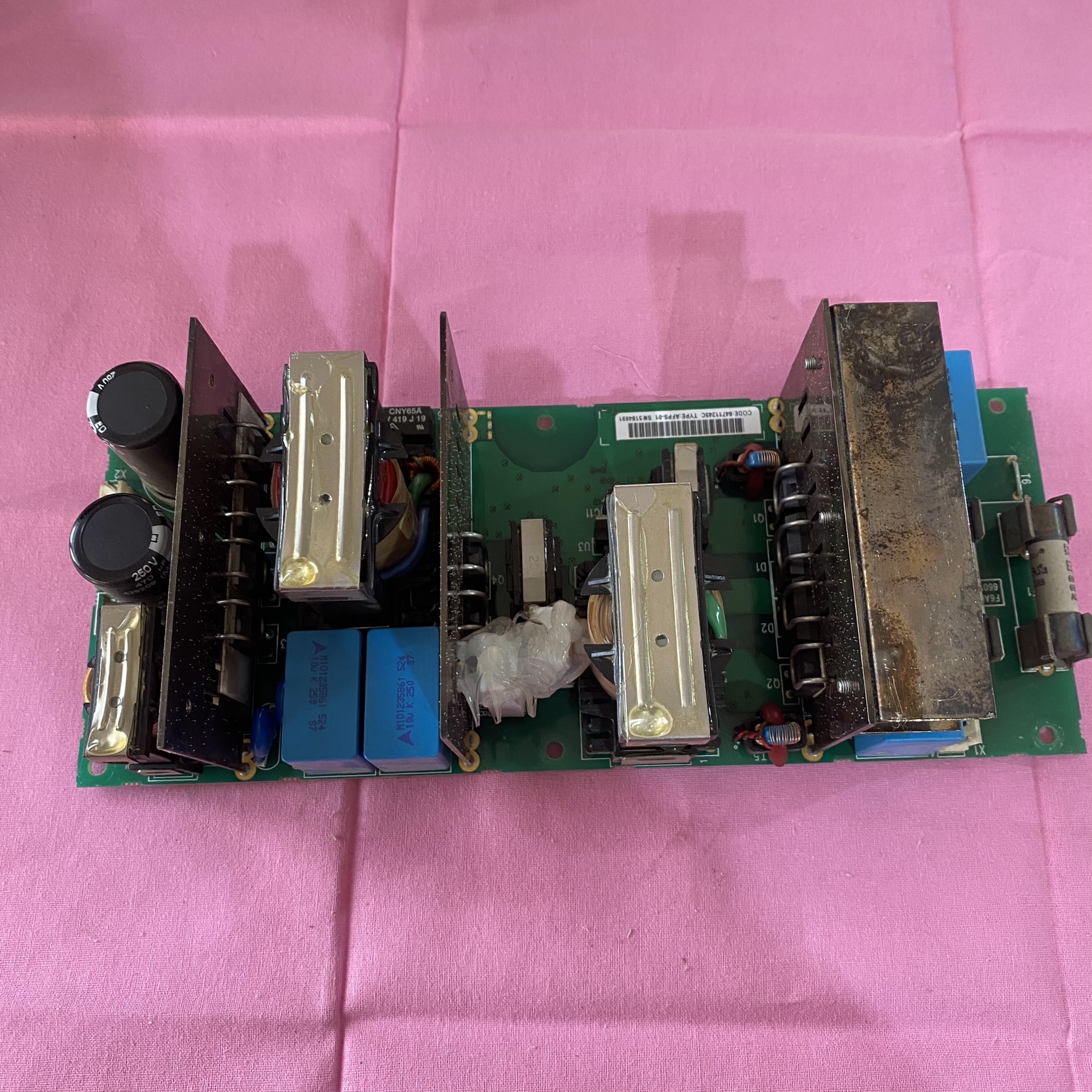

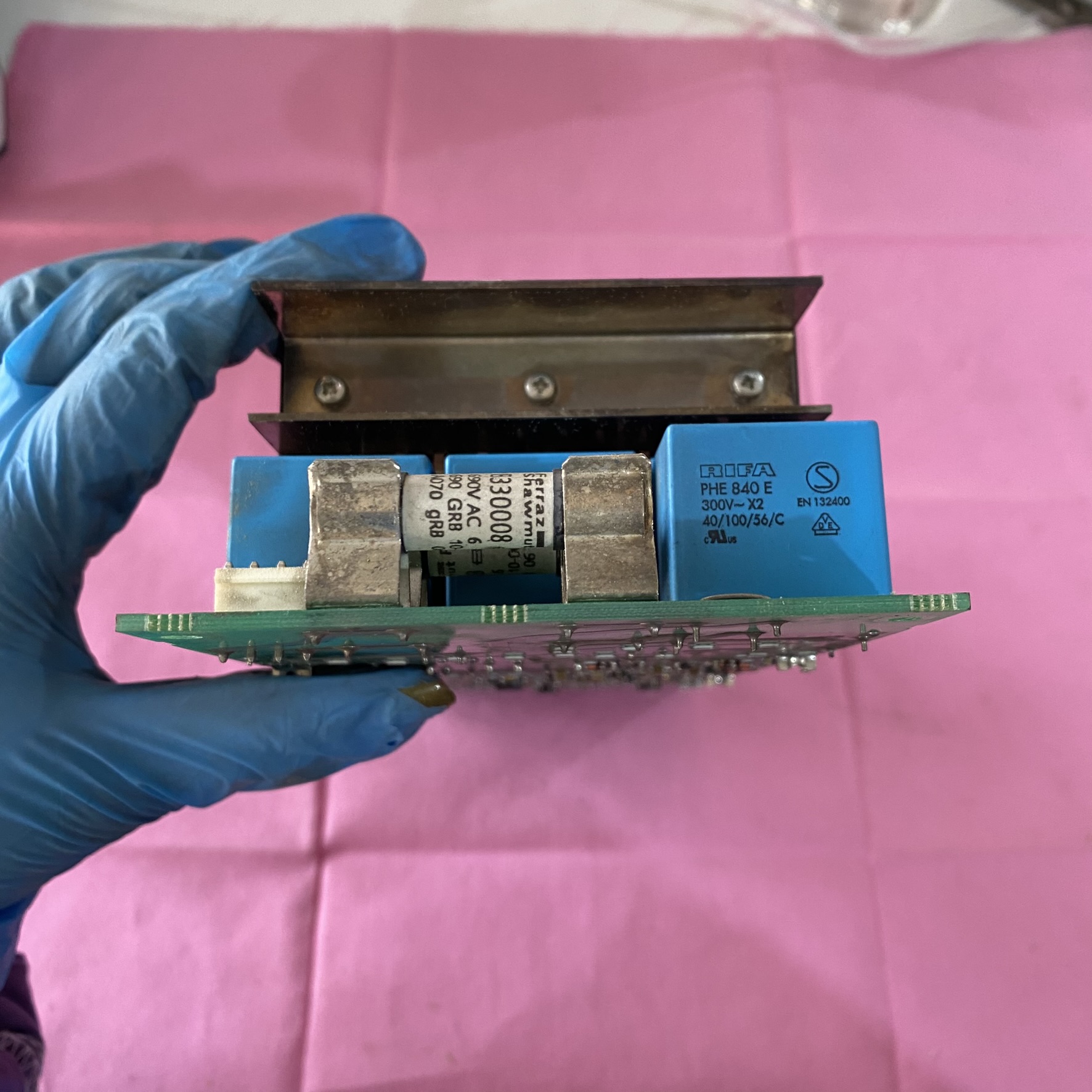

在 ABB 纸机传动整流及逆变器讲义中提到,AFPS-01 是冷却风扇的电源板,输入电压为直流母线电压。AFPS-01F 可能是其衍生型号或相关版本,用于为冷却风扇提供电源,保障逆变器等设备的散热系统正常工作,确保设备在合适的温度范围内运行,以维持其性能和稳定性。

ABB AFPS-01F电源板

在 ABB 纸机传动整流及逆变器讲义中提到,AFPS-01 是冷却风扇的电源板,输入电压为直流母线电压。AFPS-01F 可能是其衍生型号或相关版本,用于为冷却风扇提供电源,保障逆变器等设备的散热系统正常工作,确保设备在合适的温度范围内运行,以维持其性能和稳定性

  • 短路故障:电源板上某一路电源可能出现短路,除了本路的整流电路受损外,还可能影响其他部分的电源。例如,由于误操作而使控制电源与公共接地短接,会致使电源电路板上开关电源部分损坏;风扇电源的短路可能导致其他电源断电。

  • 电气元件老化故障:电源板中的电容、电阻和半导体等元件会随着时间推移出现性能下降。例如,电容器可能因电解液干涸导致容量减小,电阻可能因高温导致阻值变化,半导体器件可能因过热或电压尖峰而损坏。

  • 过热故障:若电源板散热不良或环境温度过高,内部的温度传感器会触发保护电路,切断电源输出。灰尘和其它颗粒物积聚在散热器上,会降低散热效率,进而导致元件过热,引发故障。

  • 过压故障:电压尖峰或浪涌可能会损坏电源板上敏感的电子元件,此时过压保护会监测到异常电压,并激活保护机制,切断电源输出。

  • 电源输出电压异常故障:电源板将直流母线电压转变为控制板需要的电压,如 +/-15V 等。当直流母线出现过压情况时,容易击穿电源板或保险,导致电源板无法正常输出稳定电压,进而影响相关控制板的正常工作。

  • 连接故障:电源板的连接器和接线端子可能会因机械疲劳而松动,导致接触不良,影响电源板的正常供电和信号传输

  • 输入滤波:电源板接入直流母线电压后,首先会经过输入滤波电路。该电路通常由电容、电感等元件组成,用于滤除直流母线中可能存在的高频噪声和杂波,保证输入电源的纯净,避免这些干扰对后续电路产生影响。

  • 电压转换:通过开关电源电路实现电压转换。开关电源电路一般包含开关功率器件(如 MOSFET、IGBT 等)、高频变压器等元件。开关功率器件在控制电路的作用下高频通断,将输入的直流电压斩切成高频脉冲电压,再通过高频变压器进行电压变换,得到适合风扇使用的电压等级。如果是降压型电源板,会将较高的直流母线电压转换为较低的输出电压。

  • 整流与滤波:经过高频变压器输出的仍是高频交流脉冲电压,需要通过整流电路将其转换为直流电。整流电路通常由二极管组成,可将交流脉冲转换为单向的脉动直流电。然后,再经过滤波电路,利用电容、电感等元件进一步平滑脉动直流电,使其成为稳定的直流电压,为冷却风扇提供平稳的供电。

  • 稳压控制:为了确保输出电压稳定在风扇所需的额定电压附近,电源板会有稳压控制电路。该电路通过反馈机制,实时监测输出电压,将其与设定的基准电压进行比较。若输出电压偏离设定值,控制电路会调整开关功率器件的导通时间(即占空比),从而调节输出电压,使其保持稳定。

  • 保护功能:电源板还可能具备多种保护功能,如过流保护、过压保护、过热保护等。当检测到输出电流过大、输出电压过高或电源板内部温度过高时,保护电路会自动触发,采取切断电源或限制电流等措施,以防止电源板和冷却风扇因异常情况而损坏
