一、产品定位与功能

1. 核心属性

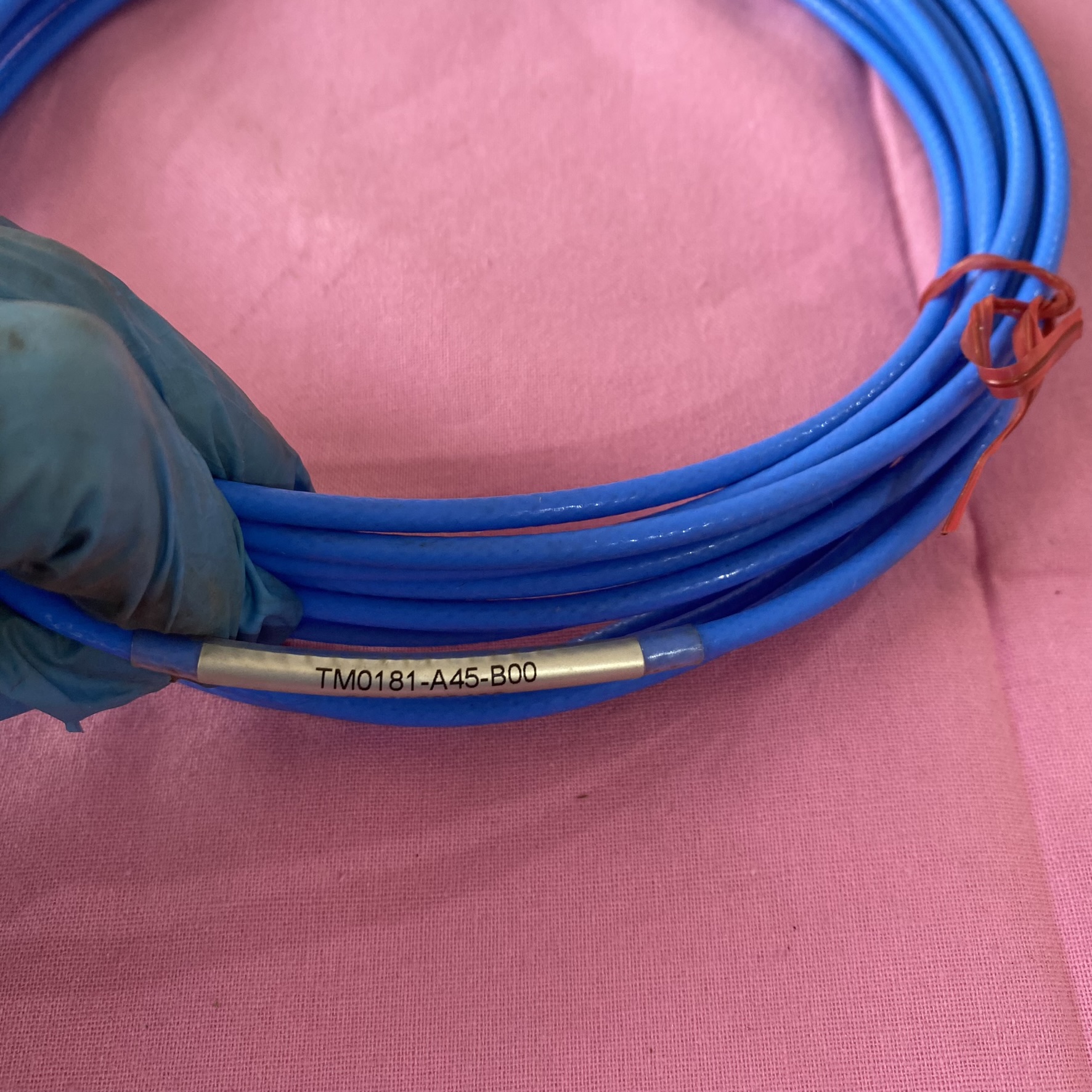

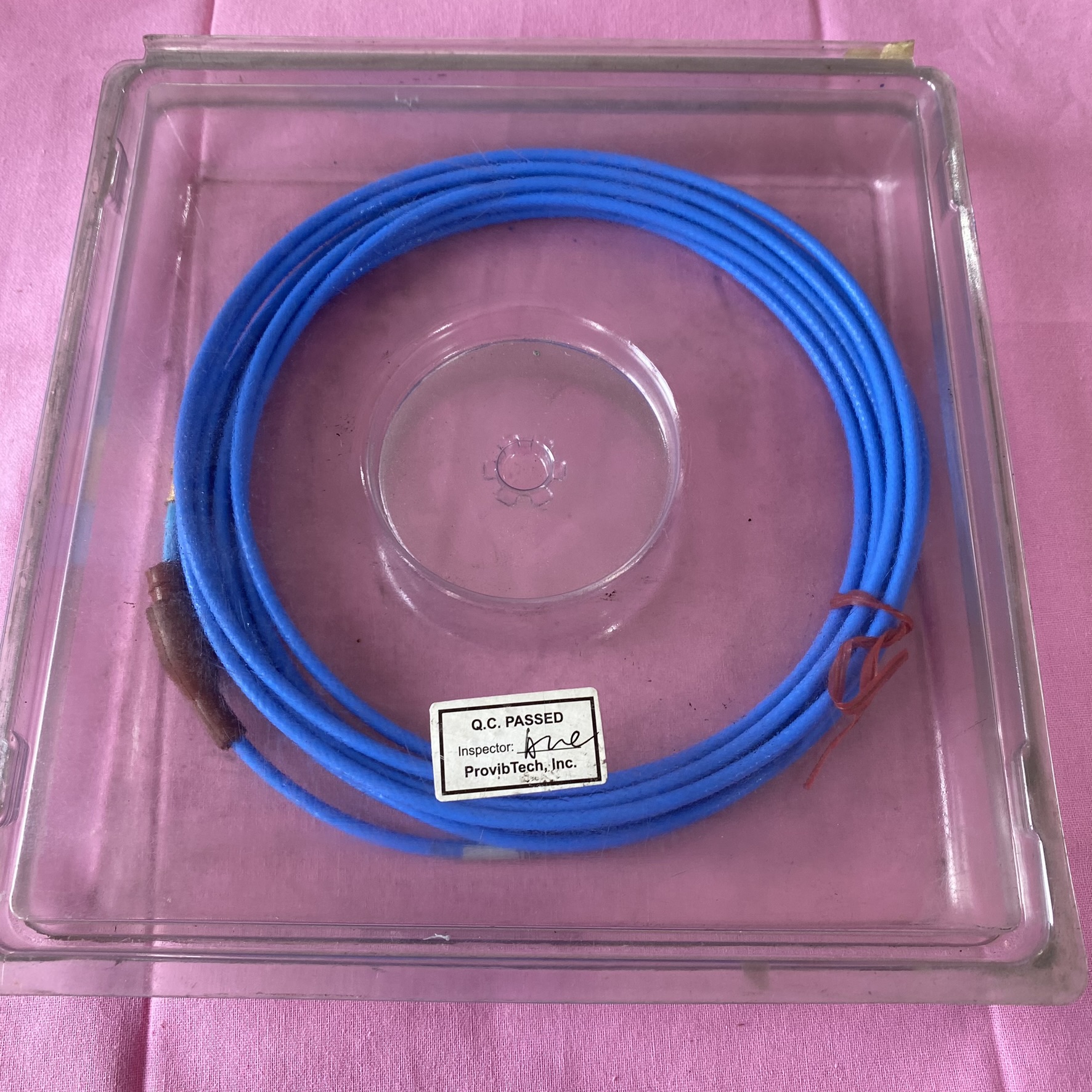

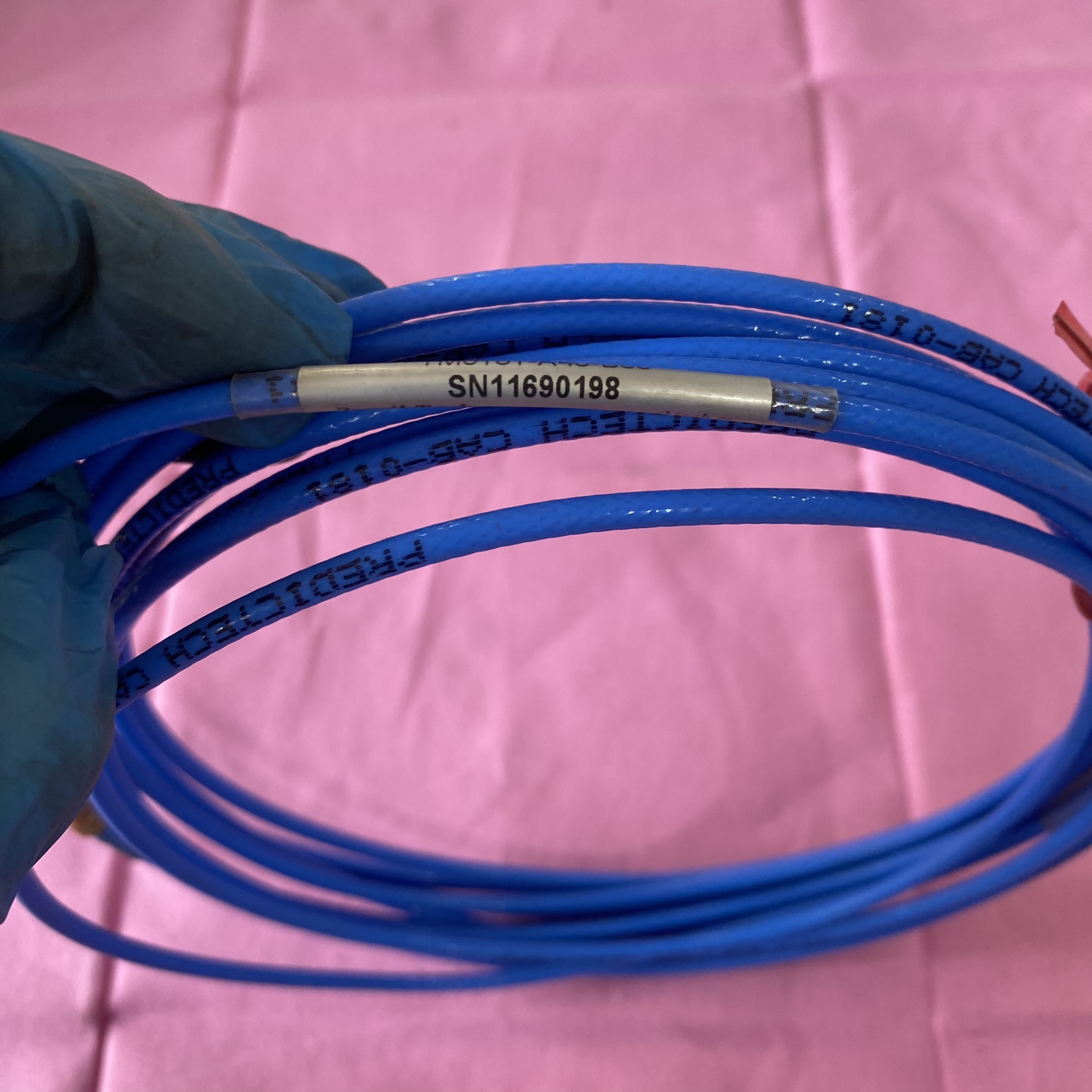

   该型号属于 电涡流传感器延伸电缆，需与探头（如 3300 系列）和前置器（如 330180）配合使用，组成完整的非接触式测量系统。其核心功能是 传输高频电信号，确保探头与前置器之间的信号稳定性，同时支持探头在复杂环境中的灵活安装。
2. 技术特性

• 信号完整性：采用低损耗同轴电缆设计，可有效传输 1MHz 高频交变电流，确保涡流效应的精确转化（如阻抗变化量与距离的线性关系）。

• 抗干扰能力：电缆外层为 氟塑料绝缘层，并可选配不锈钢铠装（B00 代表无铠装，B01 代表有铠装），可抵御工业现场的电磁干扰、油污和机械磨。

• 安装灵活性：电缆长度 4.5 米（A45 中的 “45” 代表 4.5 米），适合需要长距离连接的场景（如大型压缩机或汽轮机的跨区域监测）。

二、适用设备与典型场景

1. 核心应用领域

• 汽轮机与燃气轮机：监测轴的径向振动（如叶轮不平衡引起的摆度）、轴向位移（如推力轴承磨损导致的轴窜动）。

• 离心式压缩机：实时捕捉转子对中状态变化，通过振动频谱分析识别叶轮结垢或轴承松动故障。

• 发电机与电动机：监测转子偏心、定子与转子气隙变化，结合电流信号诊断电磁力不均引发的机械共振。

• 泵类设备：通过轴位移监测判断密封磨损程度，预防介质泄漏（如石油炼化行业的高压注水泵）。

2. 典型监测参数

• 轴振动幅值：微米级精度（如 0-500μm），用于评估机械动态稳定性。

• 轴向位移：监测轴系窜动量（如 ±1.0mm），预警推力轴承失效风险。

• 转速与键相：通过涡流信号频率计算转速，并配合键相脉冲定位轴的相位角。

三、系统配套与技术参数

1. 硬件配套

• 探头兼容性：支持 8mm 直径探头（如 330103 系列），测量范围通常为 0.25mm 至 2.0mm（对应 - 4V 至 - 20V 输出）。

• 前置器要求：需搭配本特利 330180 系列前置器，其内部电路可将探头阻抗变化转化为标准电压信号，并提供过流保护。

2. 电气规格

• 电源：依赖前置器供电（通常为 18-27VDC），电缆自身功耗极低（待机状态≤10mA）。

• 接口类型：两端为 微型同轴 Click Loc™连接器，支持快速插拔，确保现场安装便捷性。

• 环境适应性：工作温度范围 -30℃至 + 177℃，可适应高温、油污、粉尘等工业环境。

•

3. 安装规范

• 间隙调整：探头与被测轴表面需保持 1.0mm 初始间隙（对应 - 12V 输出），并通过静态标定验证线性度（误差≤±1%）。

• 接地要求：电缆屏蔽层需单点接地，避免地电位差引入干扰。

4. 维护建议

• 定期检查：每季度检查电缆接头的氧化程度（镀金层可抗腐蚀），并测试信号传输衰减（通常要求≤3dB）。

• 冗余设计：对于关键设备，建议采用 双电缆冗余配置，防止单根电缆故障导致监测中断。

五、替代方案与注意事项

1. 同类产品对比

• TM0181-A40-B00：电缆长度 4.0 米，适用于中等距离安装。

• TM0181-A45-B01：增加不锈钢铠装，适合高机械应力环境（如轧机或破碎机）。

2. 注意事项

• 型号验证：需确认完整型号（如是否包含版本后缀），不同版本可能在铠装类型或接口形式上存在差异。

• 系统集成：该电缆需与本特利监测框架（如 3500/42M）或第三方 PLC 系统兼容，建议由专业工程师进行参数配置（如报警阈值、通信协议）。

六、典型应用案例

• 某石化厂裂解气压缩机：
  安装 TM0181-A45-B00 电缆连接 3300XL 探头，监测轴振动时发现 1x 转频幅值持续上升，结合频谱分析诊断为叶轮结垢导致质量不平衡。停机清洗后振动幅值从 80μm 降至 25μm，避免了非计划停机损失。

• 某热电厂汽轮机：
  通过该电缆传输的位移信号，发现轴向位移月均增加 30μm，及时更换推力轴承，防止了轴系窜动引发的叶片碰撞事故。
