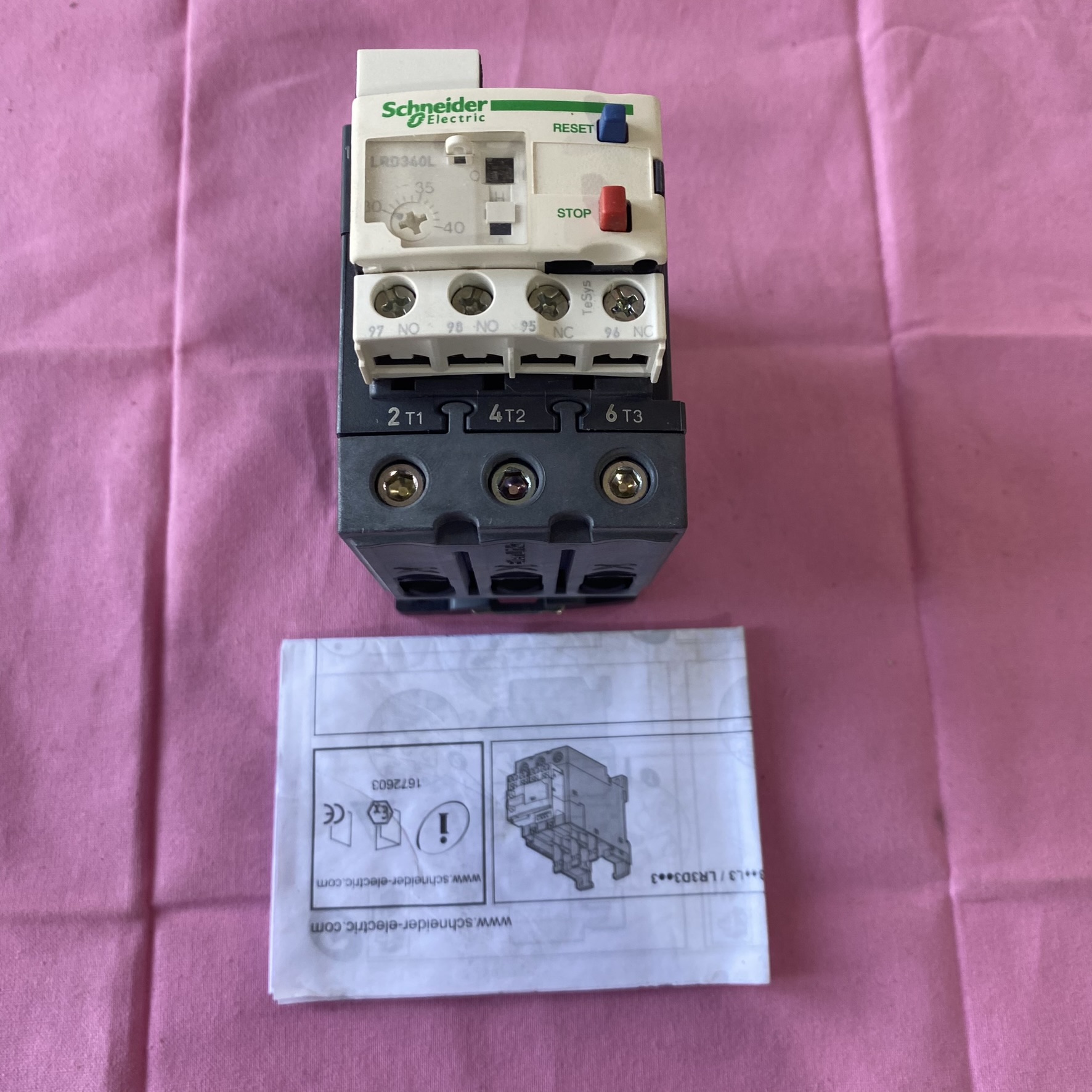

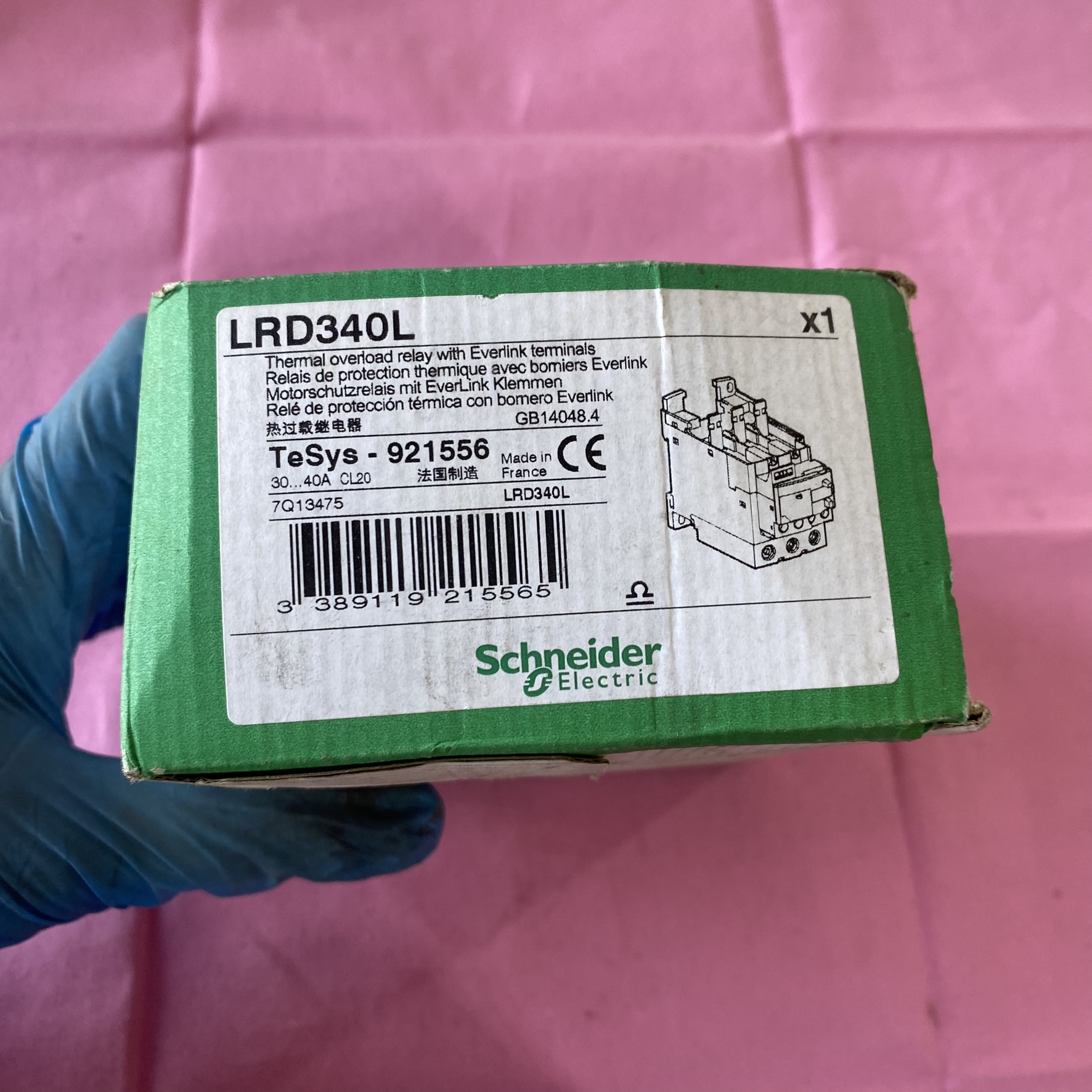

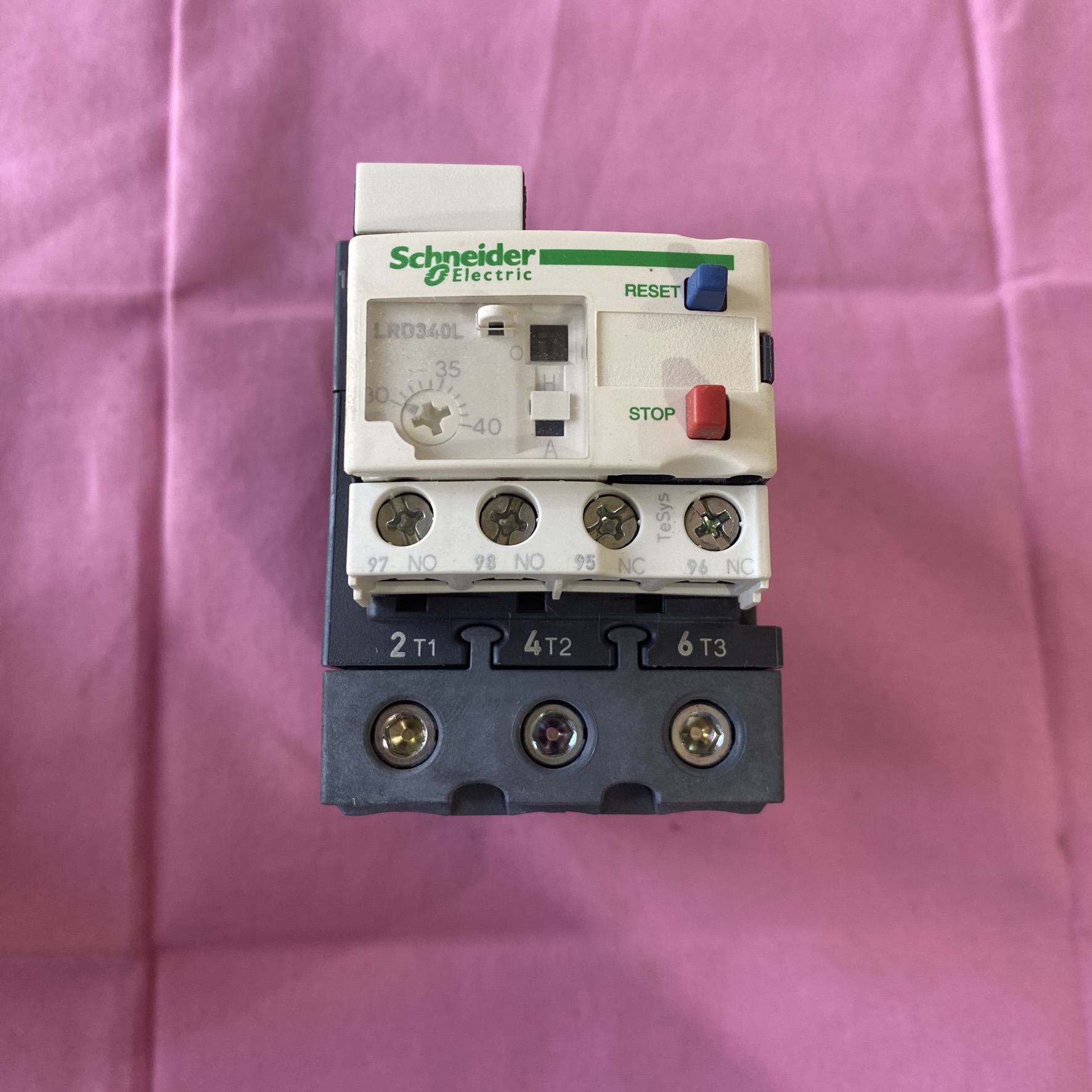

整定电流：整定电流范围为 25A 至 40A，可根据电动机的额定电流进行调整，以实现精准的过载保护。

脱扣等级：脱扣等级为 20，意味着在规定条件下，当电动机过载时，热过载继电器会在一定时间内按照特定的脱扣特性动作，及时切断电路，保护电动机免受损坏。

适用接触器：适用于 LC1D40A 接触器，通常安装在接触器下方，可与接触器配合使用，组成电动机保护电路。

工作原理：与其他热过载继电器类似，通过监测电动机电流，利用双金属片受热变形的特性，当电动机电流超过设定的整定电流，双金属片因过热变形，推动机构动作，使常闭触点断开，从而切断接触器线圈电路，实现电动机过载保护。

应用场景：广泛应用于各类工业场合中需要对电动机进行过载保护的场景，如风机、水泵、压缩机等设备的驱动电机保护，可确保电机在正常电流范围内运行，提高电机运行的可靠性和使用寿命

工作原理与内部构造：LRD340L 属于机械式热过载继电器，依靠双金属片受热变形来动作。LR9F67 是电子式热过载继电器，通过电子电路对电流等参数进行监测和判断，相比机械式，电子型在精度和响应速度上更有优势。

负载类型：LRD340L 可用于交流或直流负载（LRD480 以上使用电流互感器时不能用于直流负载）。LR9F67 主要用于交流负载，且不能用于单相电机。

脱扣等级与特性：LRD340L 脱扣等级通常为 10A。LR9F67 脱扣等级固定为 10 或 20，二者虽都是反时限特性（电流越大，脱扣时间越短），但具体的脱扣时间曲线会因脱扣等级不同而有差异。

缺相保护性能：LRD340L 发生缺相时，通过另两相电流增加来实现保护，脱扣时间接近 2H，在此期间电机有烧毁风险。LR9F67 在 2 极电流为 1.15、1 极为 0 时，可在 4s±20% 时间内脱扣，缺相保护性能更优。

整定电流范围：LRD340L 整定电流范围为 25A 至 40A。LR9F67 的整定电流范围通常为 60A 至 100A，二者可适配不同额定电流的电动机。

安装方式与适配接触器：LRD340L 通常安装在接触器下方，适用于 LC1D40A 接触器等。LR9F67 可直接安装在接触器下面或独立安装，可适配的接触器型号根据具体产品规格有所不同
