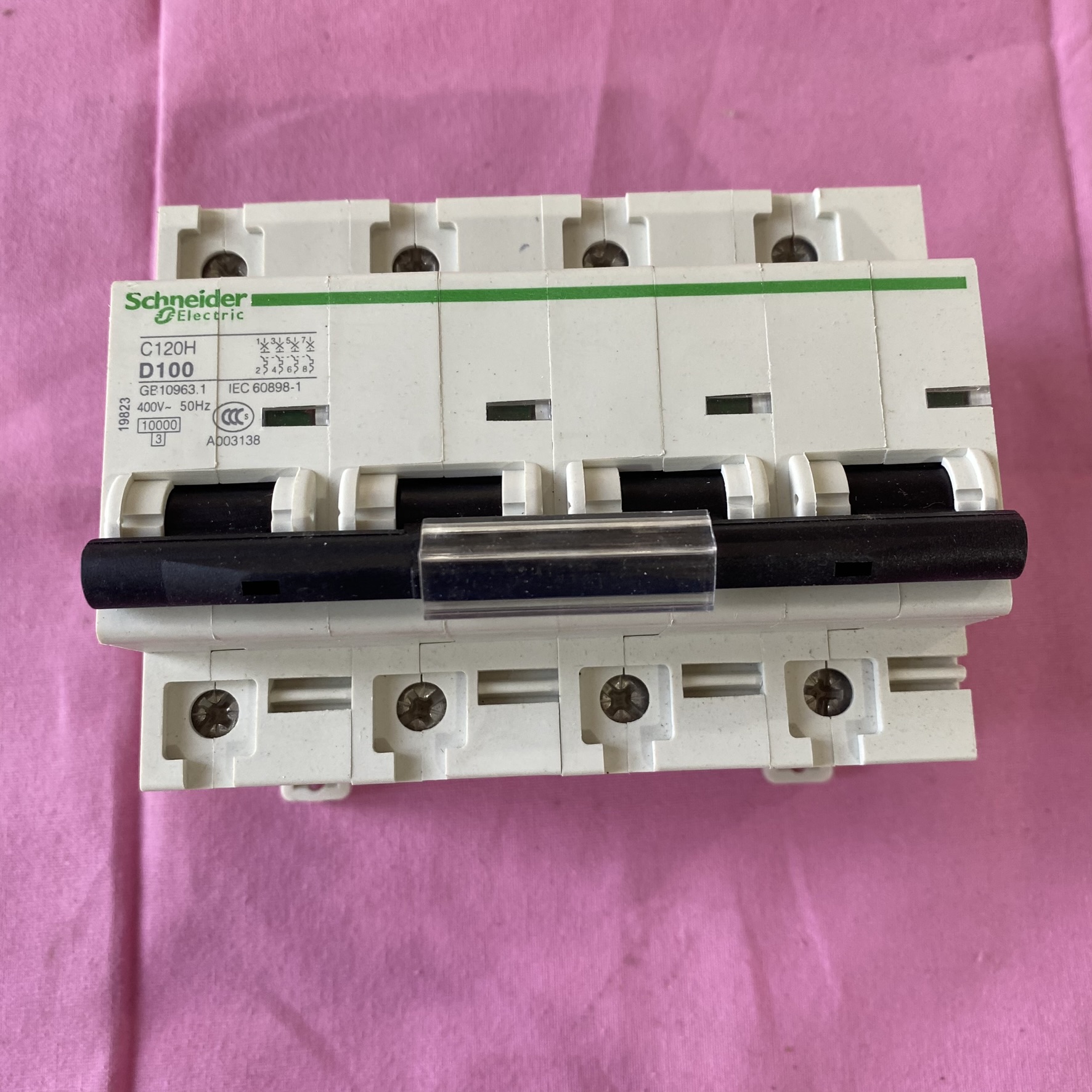

• 产品功能：具有热磁式脱扣器，可用于配电保护，能在电路出现过载或短路时迅速切断电路，保护电气设施。其脱扣曲线为 D 型，瞬时磁脱扣动作范围是 10-14 倍额定电流，适用于冲击电流较大的负载，如电动机、变压器等。

• 主要参数：额定电流为 100A，极数为 4P，额定工作电压 400V AC，50/60Hz，额定绝缘电压 500V AC，额定冲击耐受电压 6kV。在 400-415V AC，50/60Hz 条件下，分断能力为 10kA Icu；在 230-240V AC，50/60Hz 条件下，分断能力可达 20kA Icu。

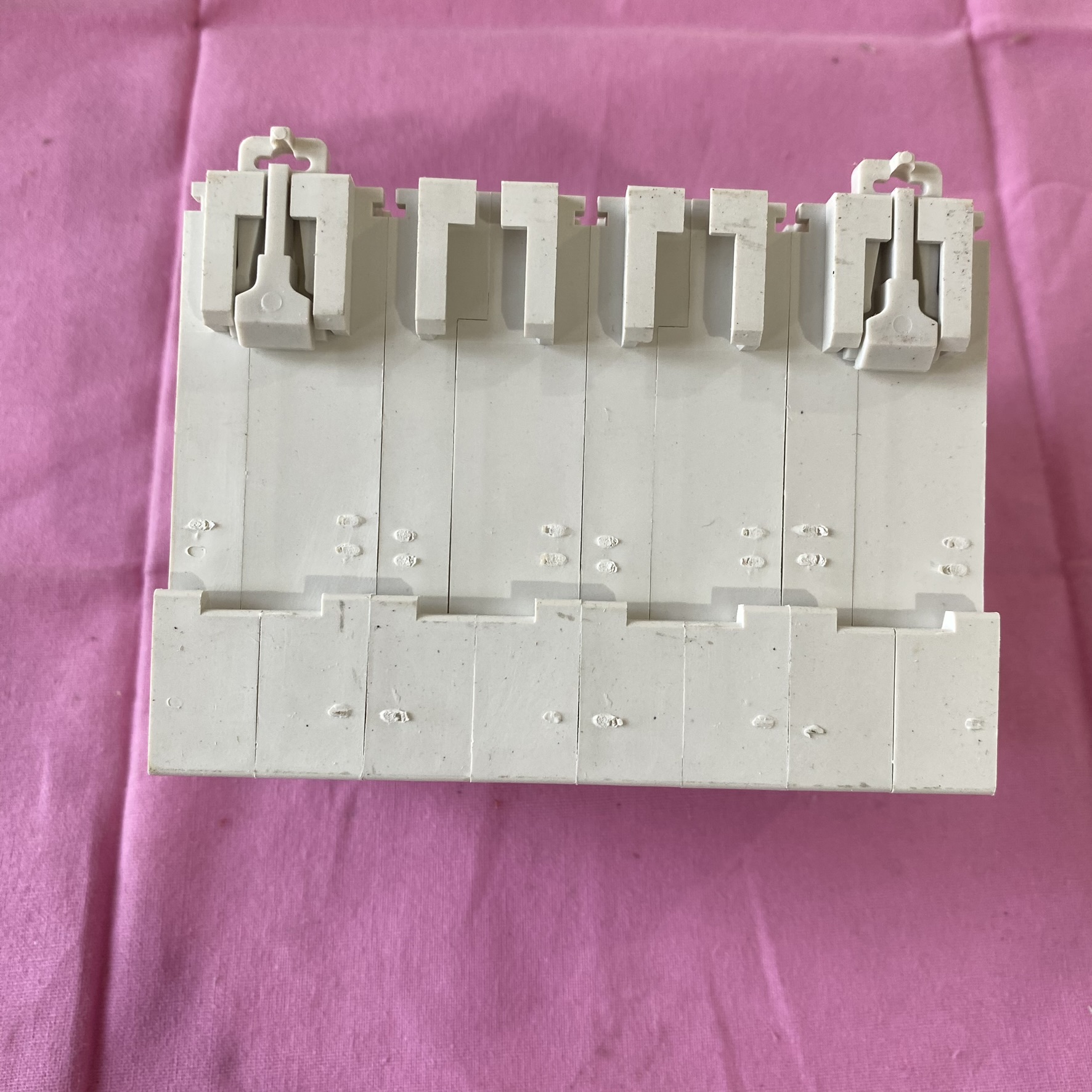

• 安装方式：采用 DIN 导轨安装，通过锁定夹锁紧，可方便地安装在标准导轨上。断路器宽度为 12 个 9mm 的倍数，即 108mm，高度 86mm，深度 73mm。

• 接线方式：使用隧道式端子，支持上接线或下接线，可连接 1-50mm² 的单股硬线（不带接线端子），也可连接 1.5-35mm² 的软线（可选，带或者不带篐线端子），剥线长度为 14mm，电源回路紧固扭矩为 3.5N.m。

• 其他特性：具备隔离功能，符合 IEC 60947-2 标准。有触点位置指示，可通过手柄进行控制，具有开 / 关本地信号指示。机械寿命为 20000 次，电气寿命为 5000 次，运行温度范围为 - 30℃至 70℃，IP 保护等级为 IP20

一、工业制造领域

• 电动机控制中心（MCC）：直接保护各类电动机（如风机、水泵、压缩机），耐受启动时 6-8 倍额定电流的冲击，避免误跳闸。例如，在汽车制造车间中，用于冲压机、机械臂等设备的配电保护。

• 变压器进线保护：作为变压器次级侧的短路保护装置，可快速切断因绕组故障或负载突变引发的过电流。

• 重工业设备：适用于冶金、化工等行业的高功率设备（如电炉、搅拌机），其 D 型曲线能有效应对设备启停时的瞬时浪涌。

二、建筑与基础设施

• 商业综合体与写字楼：用于电梯、中央空调系统（如冷水机组）的配电保护，这类设备启动电流较大，D 型断路器可避免频繁误动作。

• 大型场馆与交通枢纽：在机场、火车站等场所，保护通风系统、自动扶梯、照明配电箱等关键设施，确保供电连续性。

• 新能源充电桩：虽然充电桩本身通常使用 A 型漏电保护器，但 D 型断路器可用于保护充电桩的供电回路，尤其是直流快充桩的高电流输入侧。

三、能源与电力系统

• 分布式发电系统：在光伏电站或小型风力发电站中，保护逆变器、汇流箱等设备，防止因电网波动或设备故障引发的短路。

• 备用电源系统：作为柴油发电机或 UPS（不间断电源）的输出保护，确保应急供电时的可靠性。

• 工业变电站：在中小型变电站中，作为低压侧母线的分支保护，快速隔离故障回路。

•

四、数据中心与通信行业

• 高密度电源区域：保护数据中心的 UPS 模块、服务器机柜 PDU（电源分配单元）等设备，其高短路分断能力可应对突发短路故障。

• 精密空调系统：用于数据中心机房空调的压缩机保护，避免因电流波动影响恒温恒湿环境。

五、交通与物流

• 港口与码头设备：保护龙门吊、输送带等大型机械的电动机，耐受频繁启停和重载冲击。

• 电动汽车充电站：作为充电基础设施的主回路保护，尤其适用于高压快充场景（如 800V 平台充电桩），确保高电流输入的安全性。

六、特殊场景

• 医疗设备：在医院中，用于保护 MRI 设备、大型消毒设备等瞬时功率需求高的医疗仪器。

• 食品加工与包装：保护肉类加工设备、高速包装机等，防止因电机过载或短路导致生产线中断。

选型注意事项

1. 负载特性匹配：优先用于动力型负载（如电机），避免用于纯阻性负载（如照明），以防短路保护延迟。

2. 安装环境：工作温度范围为 - 30℃至 70℃，IP20 防护等级适用于室内干燥环境，避免在潮湿或粉尘环境中使用。

3. 系统兼容性：需与上游断路器配合，确保选择性保护；推荐搭配施耐德 TeSys 系列接触器，形成完整的电动机控制方案
