• 整定电流：30A 至 40A。

• 脱扣能级：10A，符合 IEC 60947-4-1 标准，脱扣阈值为 1.14±0.06In。

• 接线端子：采用 Everlink 接线端子，方便接线。

• 信号回路电流：380V AC-15 时为 0.95A，440V DC-15 时为 0.06A。

• 额定冲击耐受电压：6kV，符合 IEC 60801-5 标准。

• 安装方式：可通过 DIN 导轨安装，通常安装在接触器下方。

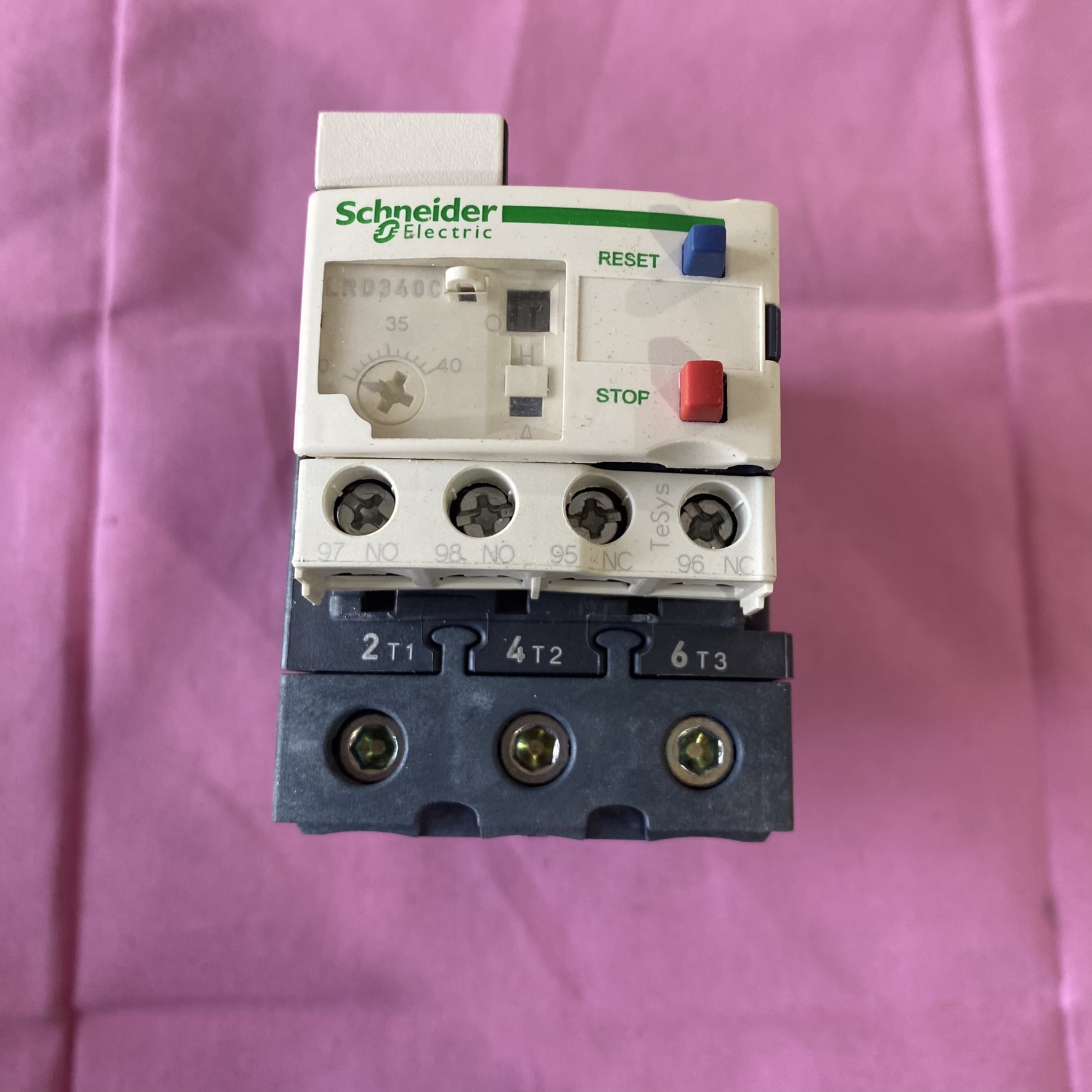

• 复位方式：具有手动和自动复位功能，可通过调节相关螺钉进行设置。配有红色按压式按钮，用于停止（使 N/C 触点动作，不影响 N/O 触点）；蓝色按压式按钮用于复位。

• 耐火及耐异常高温能力：可达 850°C，符合 IEC 60695-2-1 标准

1. 核心检测元件：双金属片

• 当电动机正常运行时，通过热过载继电器的电流在额定范围内，双金属片因电流产生的热量较小，变形量不足以触发动作，电路保持接通。

• 当电动机出现过载（如负载过大、电压过低导致电流增大）或堵转（转子卡住，电流急剧升高）时，流过继电器的电流超过额定值，双金属片因电流的热效应（焦耳 - 楞次定律）吸收更多热量，两种金属因膨胀系数差异产生弯曲变形。

2. 动作机制：脱扣与断开电路

• 继电器的常闭触点（N/C）断开，切断电动机的控制回路（通常与接触器线圈串联），接触器主触点随之断开，从而切断电动机的主电源，避免电机因持续过流而烧毁。

• 同时，常开触点（N/O）可联动报警装置（如指示灯、蜂鸣器），提示操作人员电机出现异常。

•

3. 温度补偿：适应环境变化

• 若环境温度过高（如夏季车间高温），双金属片本身可能因环境热量提前变形，导致误动作；若环境温度过低，则可能延迟动作。

• 补偿元件通过自身的热变形特性，反向抵消环境温度对主双金属片的影响，确保继电器的动作阈值仅由电动机的实际电流（而非环境温度）决定，提高保护精度。

4. 整定电流调节：匹配电机参数

• 例如，若电动机额定电流为 35A，可将整定电流调至 35A，确保当电流超过该值且持续一定时间（与过载程度相关，电流越大，动作时间越短）后，继电器才会动作，避免因短暂的启动冲击电流（通常为额定电流的 5~7 倍）导致误保护。

5. 复位方式：手动 / 自动恢复

故障排除后，继电器可通过手动复位（按压蓝色复位按钮）或自动复位（等待双金属片冷却至常温后自动回弹）恢复正常状态，重新接通控制回路，使电机可再次启动。
