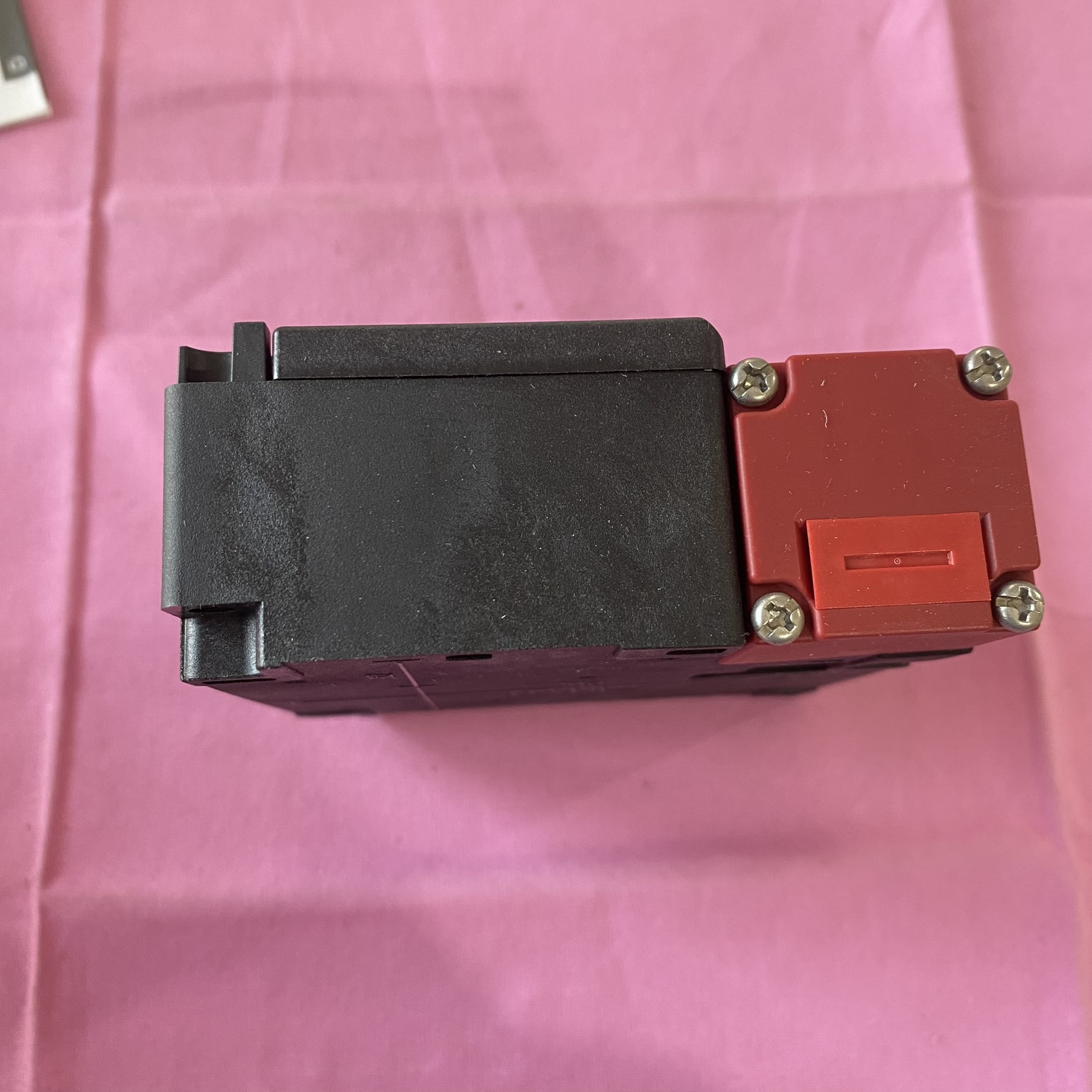

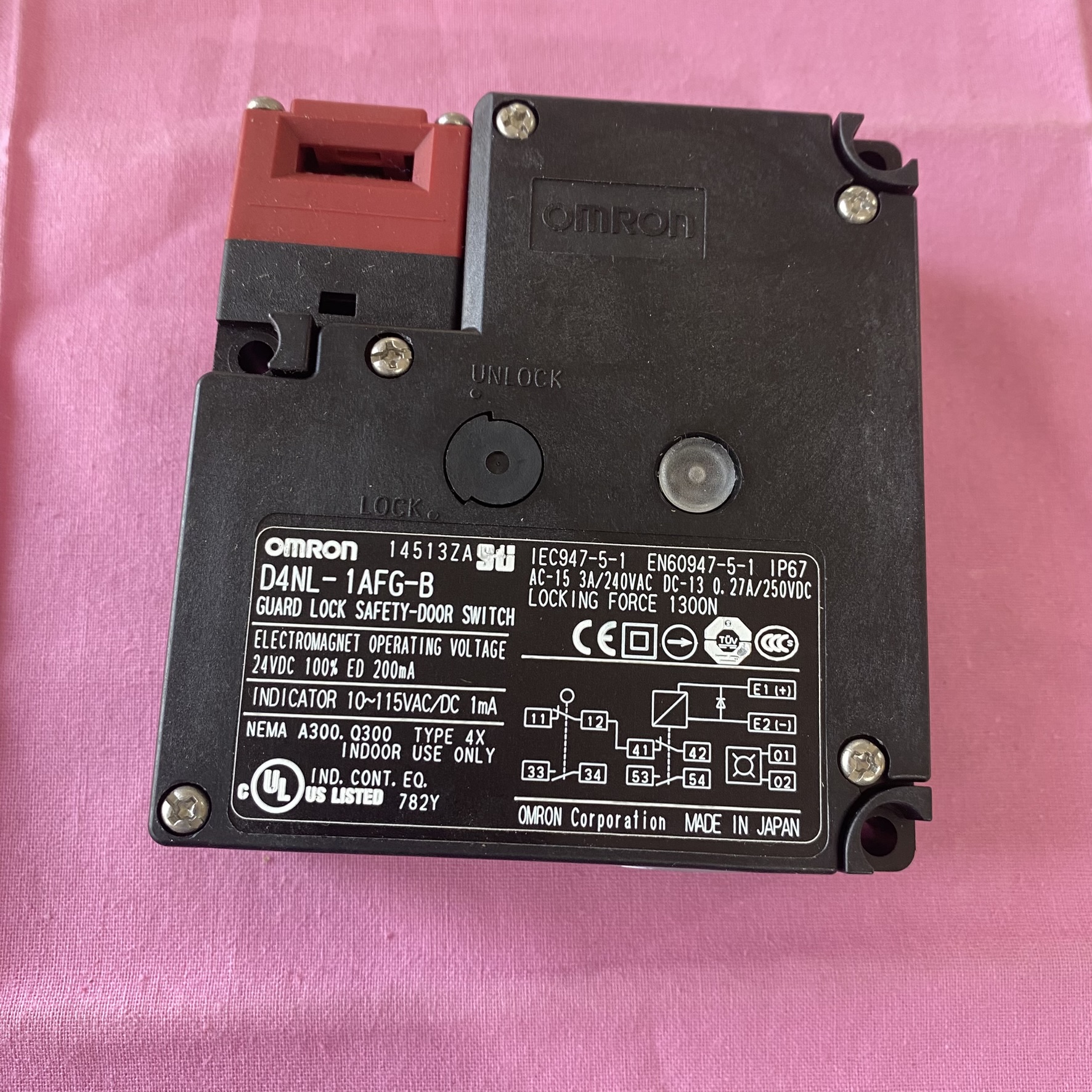

欧姆龙D4NL-1AFG-B电磁锁定安全门开关

发布时间: 2025-07-16 08:37

基本参数

接点结构：1NC/1NO（慢动接点）+1NC/1NO（慢动接点）。

保护等级：IP67。

额定电压：AC/DC10-115V。

锁定时拉拔强度：最小 1300N。

商品信息

基本参数

接点结构：1NC/1NO（慢动接点）+1NC/1NO（慢动接点）。
保护等级：IP67。
额定电压：AC/DC10-115V。
锁定时拉拔强度：最小 1300N。
强制断开力：最小 60N。
操作速度：0.05-0.5m/s。
操作频率：最大 30 次 /min。
使用环境温度：-10-55°C（无结冰）。
使用环境湿度：95% 以下。

产品特点

安装灵活：可选择操作钥匙的插入方向，并且能进行调节安装，方便在不同的设备和场景中使用。
备有多接点结构型内置开关：可以满足不同的控制和监测需求。
钥匙锁定力大：钥匙锁定力为 1300N 以上，能有效防止未经授权的开门操作，提高安全性。
负载适用范围广：可用于一般负载或微小负载。
防护性能好：IP67 的保护结构，能有效防尘、防水。

应用领域

广泛应用于自动化生产线、数控机床、机器人、物流仓储领域、工作区域、能源电力领域、轨道交通领域、医疗设备领域等，用于保障设备运行时人员和设备的安全。

与其他型号对比

它是 D4DL-1CFG-B 的替代型号之一，与另一替代型号 D4NL-1BFG-B 相比，D4NL-1AFG-B 的接点结构为 1NC/1NO+1NC/1NO，D4NL-1BFG-B 的接点结构为 1NC/1NO+2NC，两者外形尺寸相近，但安装螺钉高度均为 29mm，比 D4DL-1CFG-B 的 10mm 要高，且 D4NL-1AFG-B 和 D4NL-1BFG-B 的保护等级均为 IP67，高于 D4DL-1CFG-B 的 IP65。

型号含义

“D4NL” 表示产品系列。
“1” 表示开关为 Pg13.5 规格。
“A” 表示机械锁定 / DC24V 电磁释放。
“F” 表示 1NC/1NO（慢动接点）+1NC/1NO（慢动接点）的接点结构。
“G” 表示 DC24V 电磁锁定 / 机械释放。
“B” 表示 AC/DC10-115V（橙色 LED 指示灯）

准备工作：确定安装位置，准备好螺丝刀、电钻等安装工具，以及 M5 螺钉等配件。
确定安装位置：根据设备情况，选择合适位置安装开关，确保开关与门的配合良好，且便于操作和维护。
打孔：使用电钻在选定的安装位置打孔，孔的位置和大小要与开关的安装孔相匹配。
安装开关主体：使用 4 个 M5 螺钉和弹簧垫圈将开关本体固定在安装位置上，并用 4.90-5.88N・m 的转矩拧紧，确保开关牢固安装。
安装操作钥匙：将操作钥匙安装到相应位置，使用 M5 螺钉固定，施加 2.35-2.75N・m 的转矩，操作钥匙的安装公差为水平 / 垂直方向 ±0.3mm，需确保无偏移正确安装。
安装开关头部（可选）：如果需要改变开关头部的安装方向，可以松开固定开关头部的四个螺钉，沿与开关本体成 45° 角的平面转动开关头部，更改方向时应确保旋杆的突出部分与柱塞的凹槽啮合，然后向所需方向顺时针或逆时针旋转开关头部，最后重新拧紧螺钉，转矩为 0.78-0.98N・m。
接线：按照开关的接线图进行接线，端子 12-41 在内部连接，安全电路的输入请连接在端子 11-42 上。作为安全电路输入（端子 11-12、41-42 的冗余电路）使用时，请将 21-22、51-52 端子串联使用。指示灯请和预备电路或端子 E1-E2 并联使用，DC 螺线管有极性，需确认端子的极性后再接线。
安装外盖：接线完成后，装上外盖，确保外盖安装牢固，以保证开关的防护性能，避免触电危险。
调试：检查开关和操作钥匙的安装是否牢固，有无松动现象。通电测试电磁锁的吸附力和释放功能，进行多次开关门测试，检查开关的安全性和稳定性
