• 功能特点

• 支持多种协议：兼容 Hart、Foundation Fieldbus 和 Modbus 等协议，便于与不同设备进行灵活集成。

• 变送器集成：支持多种霍尼韦尔变送器，确保可靠的通信和数据传输。

• 实时数据采集：能够实时捕获和处理数据，提供准确及时的信息。

• 先进的诊断功能：配备诊断和故障排除工具，以确保系统最佳性能。

• 技术参数

• 输入电压范围：12 至 48V DC。

• 工作温度范围：-40°C 至 + 85°C。

• 数据传输协议：支持 Modbus RTU 协议。

• 通信速度：9600bps。

• 功耗：最大 2.5W。

• 防护等级：IP67，防尘且能承受各个方向的水浸。

• 应用领域：适用于石油和天然气、化工、发电等对精度和可靠性要求极高的工业领域，可增强过程自动化的效率和可靠性，实现现场设备与控制系统之间的可靠通信和数据交换

1. 协议兼容性问题

• 现象：模块与设备无法建立通信，数据传输中断或乱码。

• 原因：

• 模块支持的协议（如 HART、Modbus RTU、Foundation Fieldbus）与对接设备的协议不匹配。例如，若设备仅支持 Modbus ASCII，而模块默认配置为 Modbus RTU，则无法通信。

• 协议版本差异：部分老款变送器可能使用旧版 HART 协议，与模块的新版协议存在兼容冲突。

• 解决：确认对接设备的协议类型及版本，通过模块配置工具（如霍尼韦尔专用软件）修改模块协议模式，确保双方一致。

2. 接线错误或接触不良

• 现象：通信时断时续，或完全无响应；模块指示灯异常（如闪烁、熄灭）。

• 原因：

• 接线端子松动、氧化或虚接，尤其在工业环境中，振动、粉尘可能导致触点接触不良。

• 信号线与电源线混淆，或正负极接反（模块输入电压为 12~48V DC，极性错误可能损坏模块或设备）。

• 通信线选型不当：如使用非屏蔽线导致电磁干扰（EMI），或线径不足造成信号衰减（长距离传输时常见）。

• 解决：

• 重新检查接线，紧固端子，清理氧化层；使用万用表测量接线导通性。

• 严格区分电源线（DC 12~48V）与信号线（如 HART/Modbus 信号线），确保极性正确。

• 采用屏蔽双绞线传输信号，屏蔽层单端接地，减少电磁干扰；长距离（超过 100 米）传输时，考虑增加信号放大器。

•

3. 参数配置错误

• 现象：模块与设备连接成功，但数据读取错误（如数值异常、跳变），或无法控制设备。

• 原因：

• 通信波特率不匹配：模块默认波特率（如 9600bps）与设备的波特率（如 4800bps）不一致。

• 地址冲突：模块或对接设备的通信地址（如 Modbus 从站地址）重复，导致数据竞争。

• 数据格式设置错误：如校验位（奇校验 / 偶校验 / 无校验）、停止位（1 位 / 2 位）与设备不匹配，导致数据校验失败。

• 解决：通过模块配置软件读取当前参数，与对接设备的参数对比，统一波特率、地址、校验方式等关键配置。

4. 电源问题

• 现象：模块无法启动，或启动后频繁重启；与设备通信时突然中断。

• 原因：

• 供电电压超出范围：模块要求 12~48V DC，若电源输出电压波动（如低于 12V 或高于 48V），会导致模块工作不稳定。

• 电源容量不足：模块最大功耗为 2.5W，若同时连接多台变送器，总电流可能超过电源额定值，导致电压跌落。

• 电源纹波过大：工业电源滤波不良，高频纹波干扰模块内部电路，影响通信稳定性。

• 解决：

• 使用稳压电源，确保输出电压稳定在 12~48V DC 范围内，并用示波器检测纹波（建议纹波系数≤5%）。

• 计算总功耗（模块 + 所有连接设备），选择容量充足的电源（预留 30% 以上余量）。

5. 电磁干扰（EMI）影响

• 现象：通信偶尔中断，数据跳变（如变送器数值无规律波动），模块指示灯异常闪烁。

• 原因：

• 模块安装位置靠近强电设备（如电机、变频器），或信号线与动力电缆并行敷设，导致电磁耦合干扰。

• 工业环境中的静电、雷击等瞬态干扰，可能击穿模块的通信接口电路。

• 解决：

• 远离强干扰源，信号线与动力线分开敷设（间距≥30cm），必要时使用金属桥架屏蔽。

• 在模块电源端加装浪涌保护器（SPD），通信线两端串联信号隔离器，抑制瞬态干扰。

6. 设备地址或量程不匹配

• 现象：模块能读取数据，但数值与实际物理量不符（如变送器测量范围 0~100℃，模块显示 0~200℃）。

• 原因：

• 模块未正确配置变送器的量程参数（如 4~20mA 对应 0~100kPa，模块误设为 0~20mA 对应 0~100kPa）。

• 变送器地址未被模块正确识别：部分智能变送器需通过 HART 协议手动分配地址，若地址未录入模块，会导致数据关联错误。

• 解决：通过 HART 手操器或模块配置软件，读取变送器的量程信息，在模块中同步设置；确认变送器地址并在模块中正确映射。

7. 固件版本问题

• 现象：新模块与老设备无法通信，或部分功能（如 Fieldbus 协议）无法启用。

• 原因：模块固件版本过低，不支持对接设备的新功能或协议扩展。

• 解决：通过霍尼韦尔官方工具升级模块固件至最新版本（需注意升级过程中避免断电，防止固件损坏）。

总结

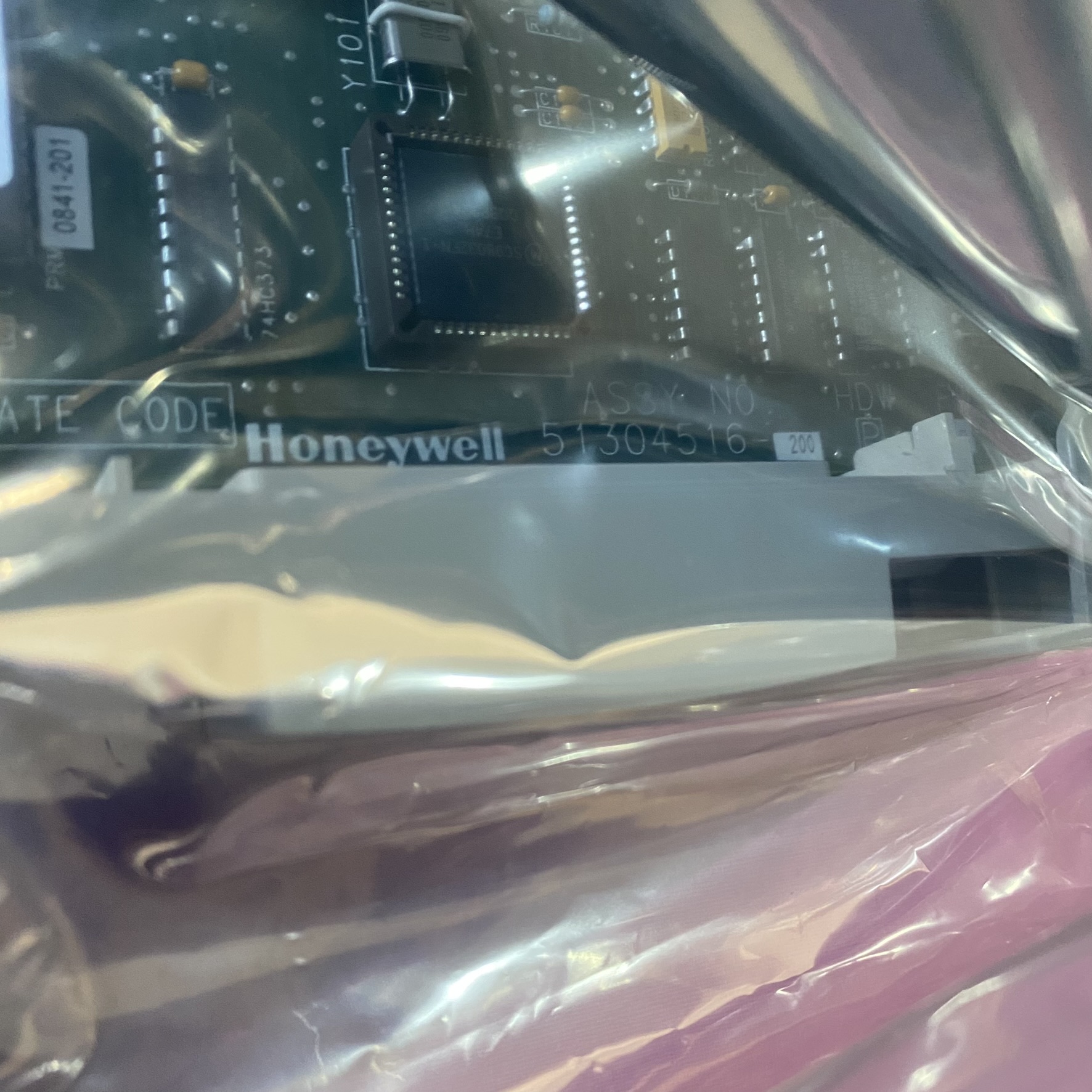

• 51304516-200

• 51304493-200

• 51304489-100

• 51303979-400

• 51304386-100

• 51304362-100

• 51394754-150

• 51304481-100

• 51304754-100

• 51303973-550

•
