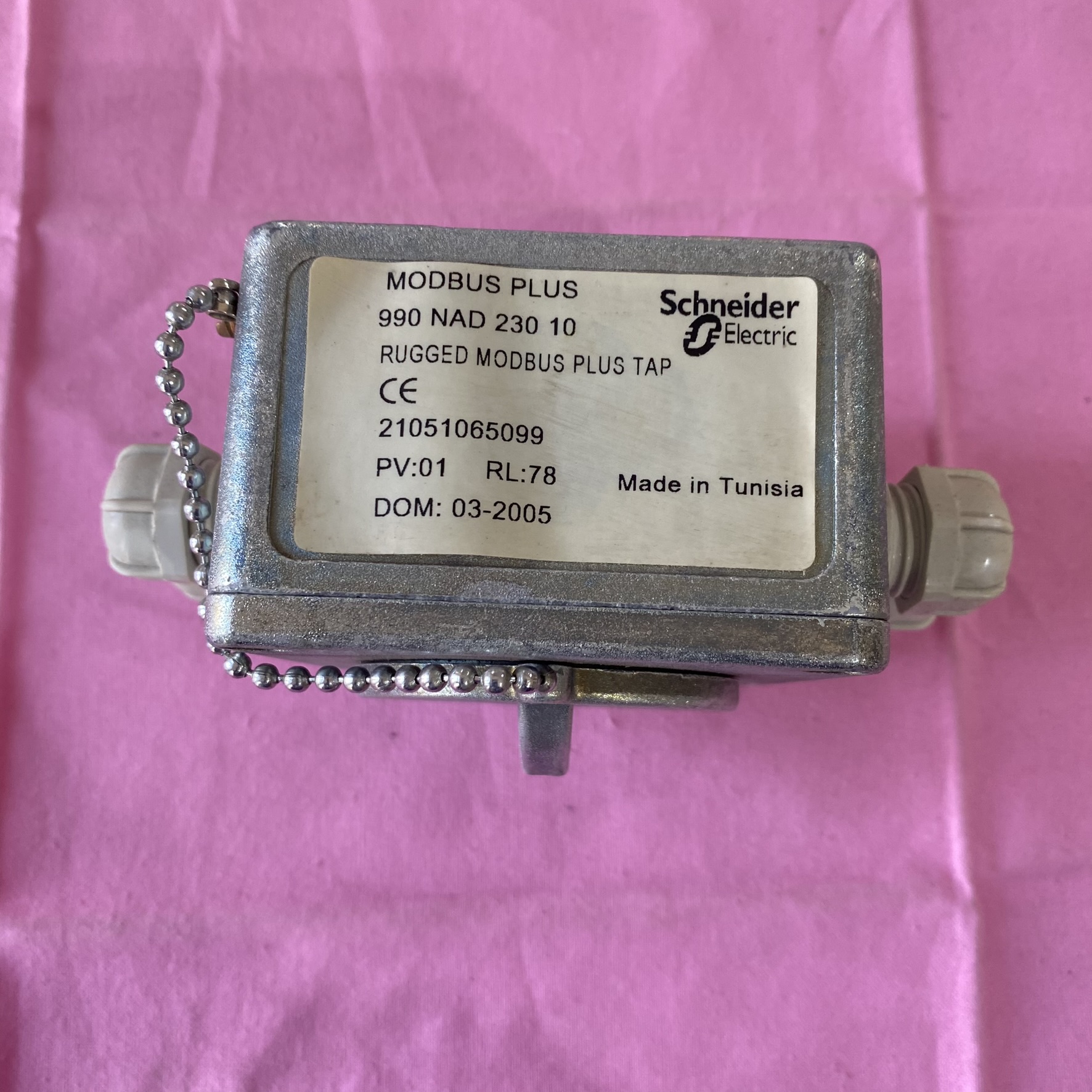

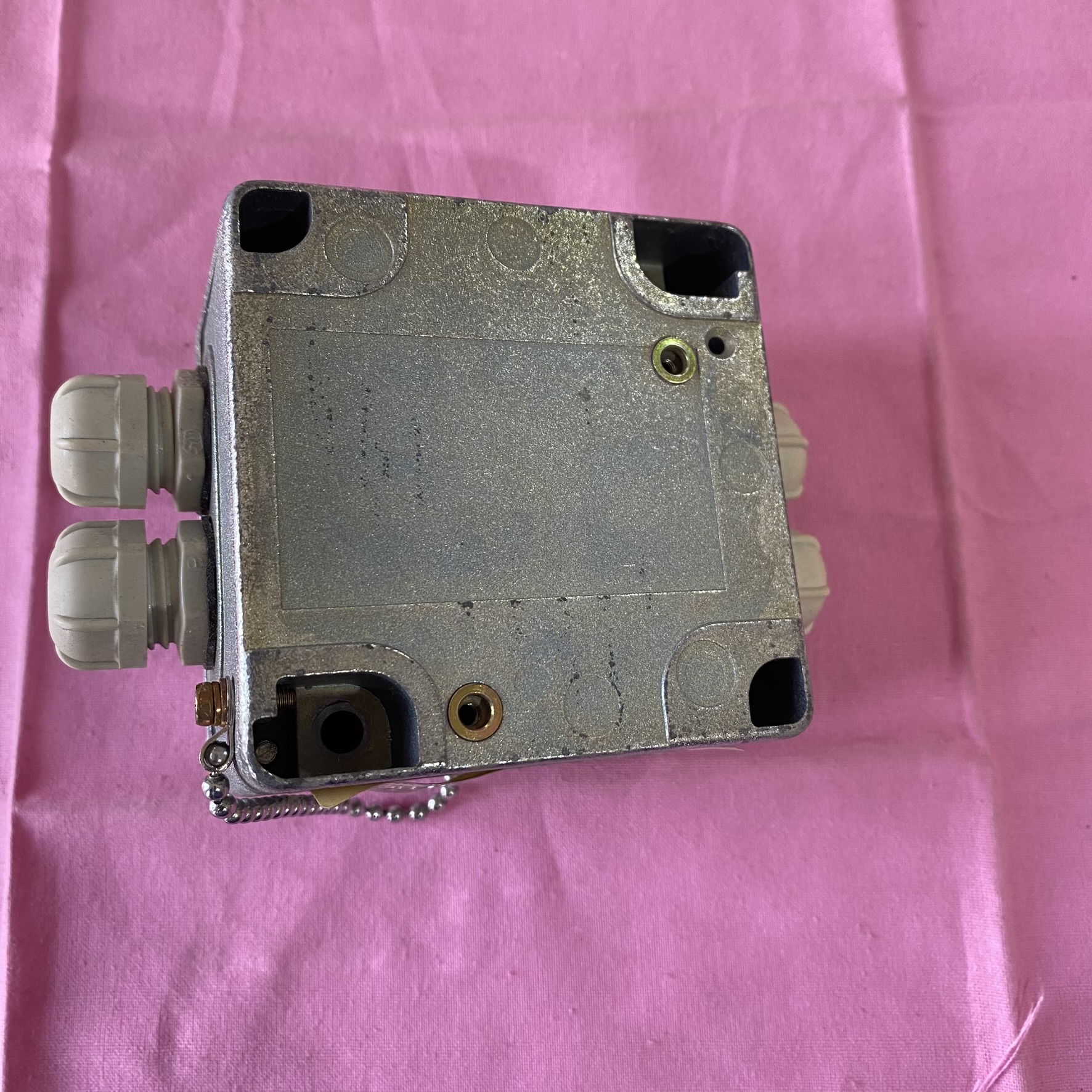

• 产品类型：属于通信电缆，用于 Modbus Plus 网络中设备的连接。

• 通信协议：兼容 Modbus Plus 通信协议，这是一种流行的工业通信标准，广泛应用于自动化控制系统中。

• 防护等级：具有 IP20 防护等级，这意味着它可以在一定程度上防止固体异物进入，但不能完全防止水侵入。

• 连接器：前面板上有 1 个 RJ45 连接器，使得连接更加方便，适用于多种网络拓扑结构。

• 应用场景：通常用于需要 Modbus Plus 通信的自动化控制系统中，例如工业自动化、楼宇自动化、能源管理系统等。它可以作为通信中继器，将 Modbus Plus 信号从一个设备传输到另一个设备，或者作为终端设备，直接连接到 Modbus Plus 网络中

• 工业自动化设备：如 Modicon 系列 PLC、传感器、执行器等。

• 楼宇自动化设备：如楼宇控制系统中的控制器、传感器、执行器等。

• 电力系统设备：如电力监控系统中的仪表、继电器、断路器等。

• 交通运输设备：如交通控制系统中的控制器、传感器、信号灯等

一、物理外观检查

1. 线缆与连接器损伤

• 检查电缆外皮是否有破损、开裂、挤压痕迹（尤其是弯曲处或接头附近），内部屏蔽层是否裸露（可能导致信号干扰）。

• 查看两端 RJ45 连接器：金属触点是否氧化、变形或脱落；塑料外壳是否破裂；水晶头与线缆的连接处是否松动（若有断线，可能导致接触不良）。

• 若发现物理损伤（如外皮破损导致内部导线暴露），基本可判定电缆损坏，需更换。

2. 屏蔽层完整性
   Modbus Plus 电缆依赖屏蔽层抗干扰，需检查屏蔽层是否与连接器金属壳可靠连接（可用万用表导通档测试屏蔽层与水晶头外壳的导通性，正常应导通，电阻＜1Ω）。若屏蔽层断裂或接触不良，会导致信号传输不稳定。

二、通信功能测试

1. 替换法（快速判断）

• 操作：将疑似损坏的 990 NAD 230 10 电缆从网络中移除，替换为一根已知完好的同型号电缆（或兼容的 Modbus Plus 电缆），观察原网络故障是否消失。

• 判断：若替换后网络恢复正常（设备通信稳定、无丢包），则原电缆大概率损坏；若故障依旧，可能是其他设备（如 PLC、Tap 接口）问题。

2. 网络状态监测

• 借助设备指示灯：
  连接电缆后，查看 Modbus Plus 网络中设备（如 PLC、Tap 模块）的通信指示灯：

• 正常状态：指示灯稳定闪烁（如绿色灯按固定频率闪烁）。

• 异常状态：指示灯常亮、不亮或快速闪烁（报错状态），可能因电缆信号传输中断或衰减导致。

• 通过软件诊断：
  使用施耐德 Modbus Plus 配置软件（如 Concept、Unity Pro）或网络诊断工具（如 Modbus Poll），检测网络通信质量：

• 若显示 “通信超时”“帧错误”“信号强度低”，且排除设备接口问题后，可判定电缆损坏。

• 测量信号衰减：正常 Modbus Plus 电缆在传输距离内（如 1000 米内）信号衰减应＜3dB，若衰减过大（需专用仪器检测），说明电缆内部导线老化或断裂。

•

三、电气性能检测

1. 导通性测试（万用表）

• 用万用表 “导通档” 测试电缆两端对应引脚的导通性（Modbus Plus 电缆通常为 8 芯 RJ45，引脚定义需参考手册，如 1-1、2-2、3-3 等核心引脚应导通）。

• 若某组引脚不通（电阻无穷大），说明内部导线断裂；若出现短路（不同引脚间导通），则电缆损坏。

2. 绝缘电阻测试（摇表）

• 用 500V 摇表测试电缆芯线之间、芯线与屏蔽层之间的绝缘电阻，正常应≥10MΩ。

• 若绝缘电阻＜1MΩ，说明电缆绝缘层老化或受潮，可能导致信号干扰或短路。

四、场景化故障判断

总结

判断施耐德 990 NAD 230 10 电缆是否损坏，优先通过替换法快速定位，结合物理外观检查和通信测试确认。若存在物理损伤、导通性异常或通信故障无法通过其他方式排除，基本可判定损坏。由于该电缆用于工业通信，轻微损伤可能导致网络不稳定，建议一旦怀疑损坏，及时更换以避免系统停机。操作时需注意：Modbus Plus 网络对电缆阻抗（通常 100Ω）有要求，替换电缆需确保参数匹配
