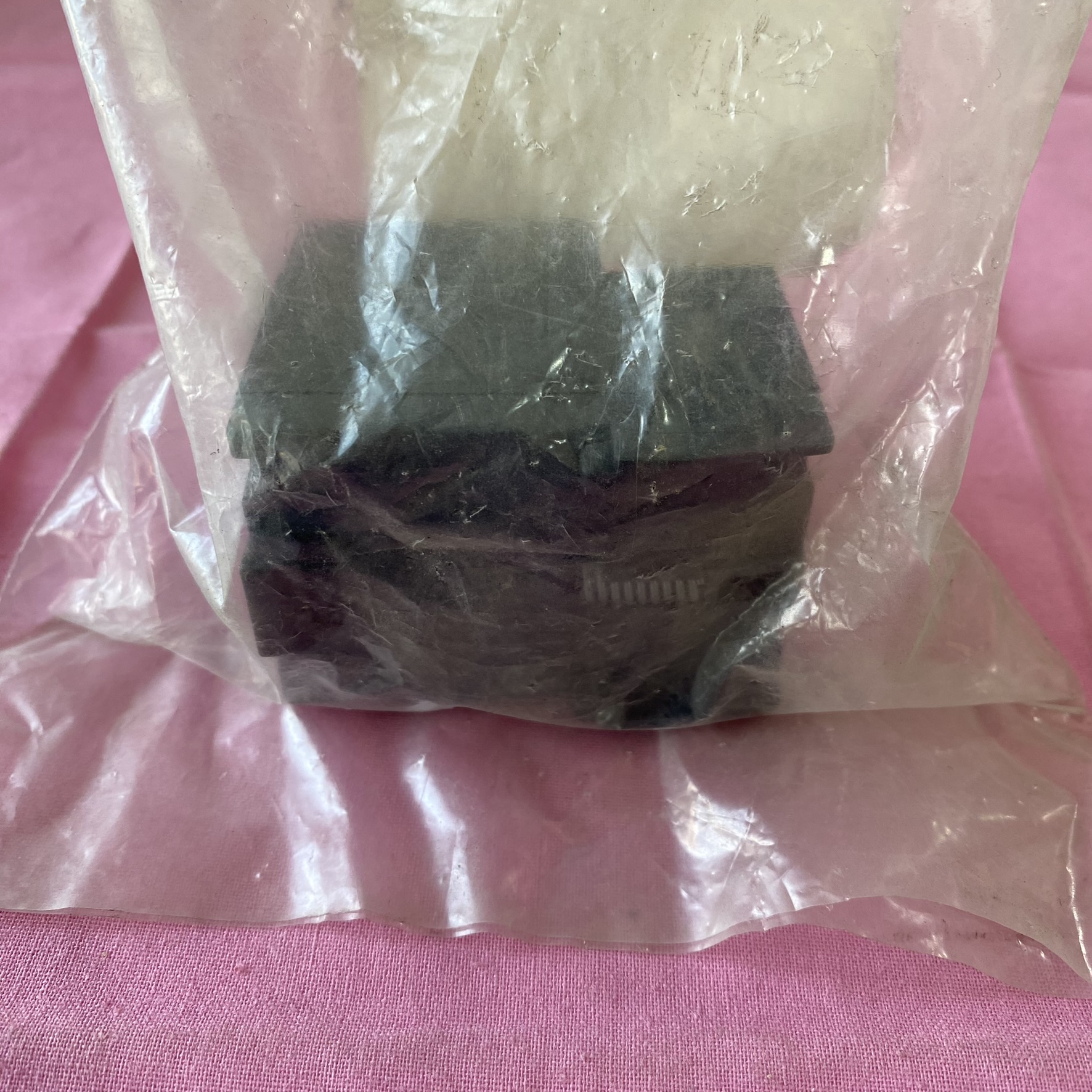

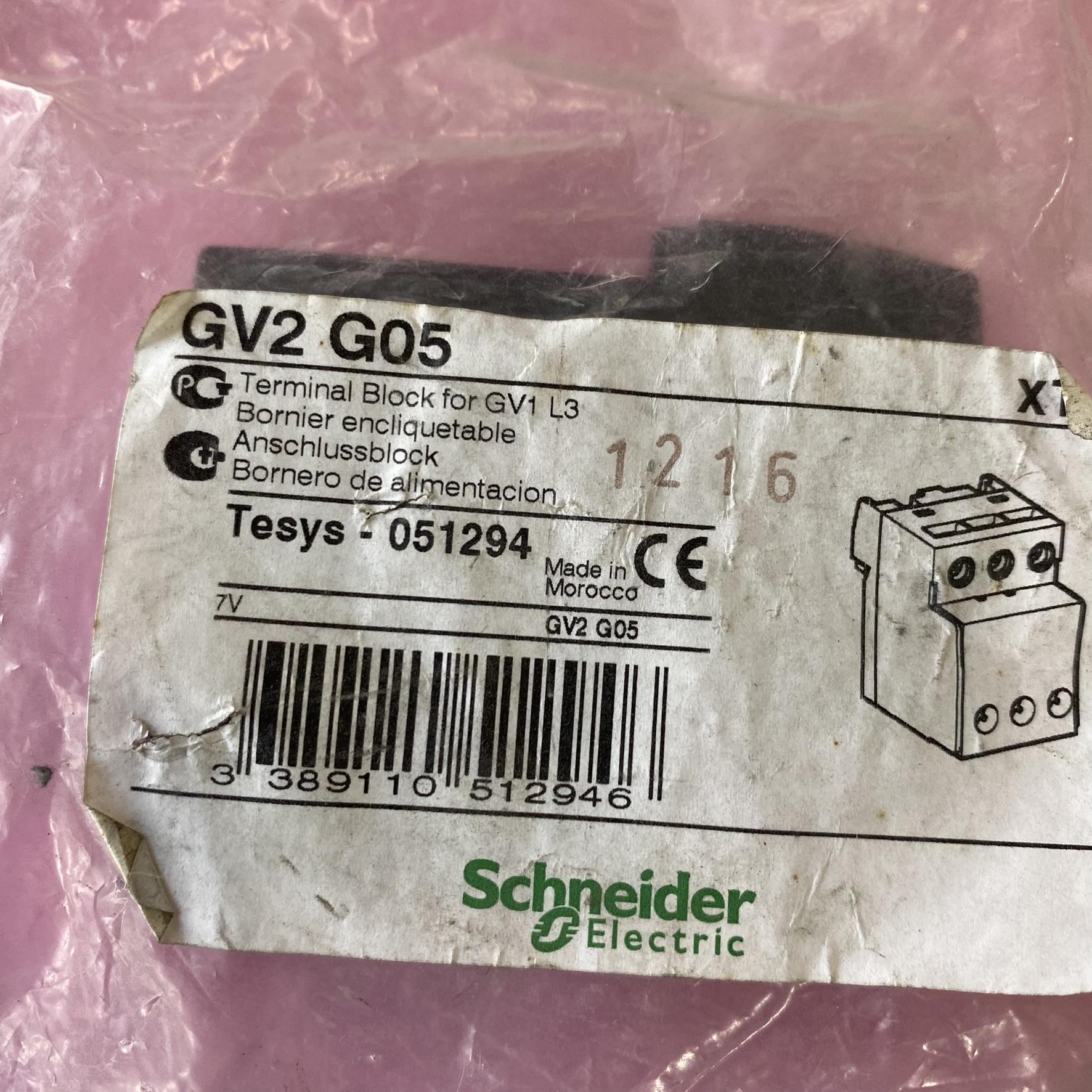

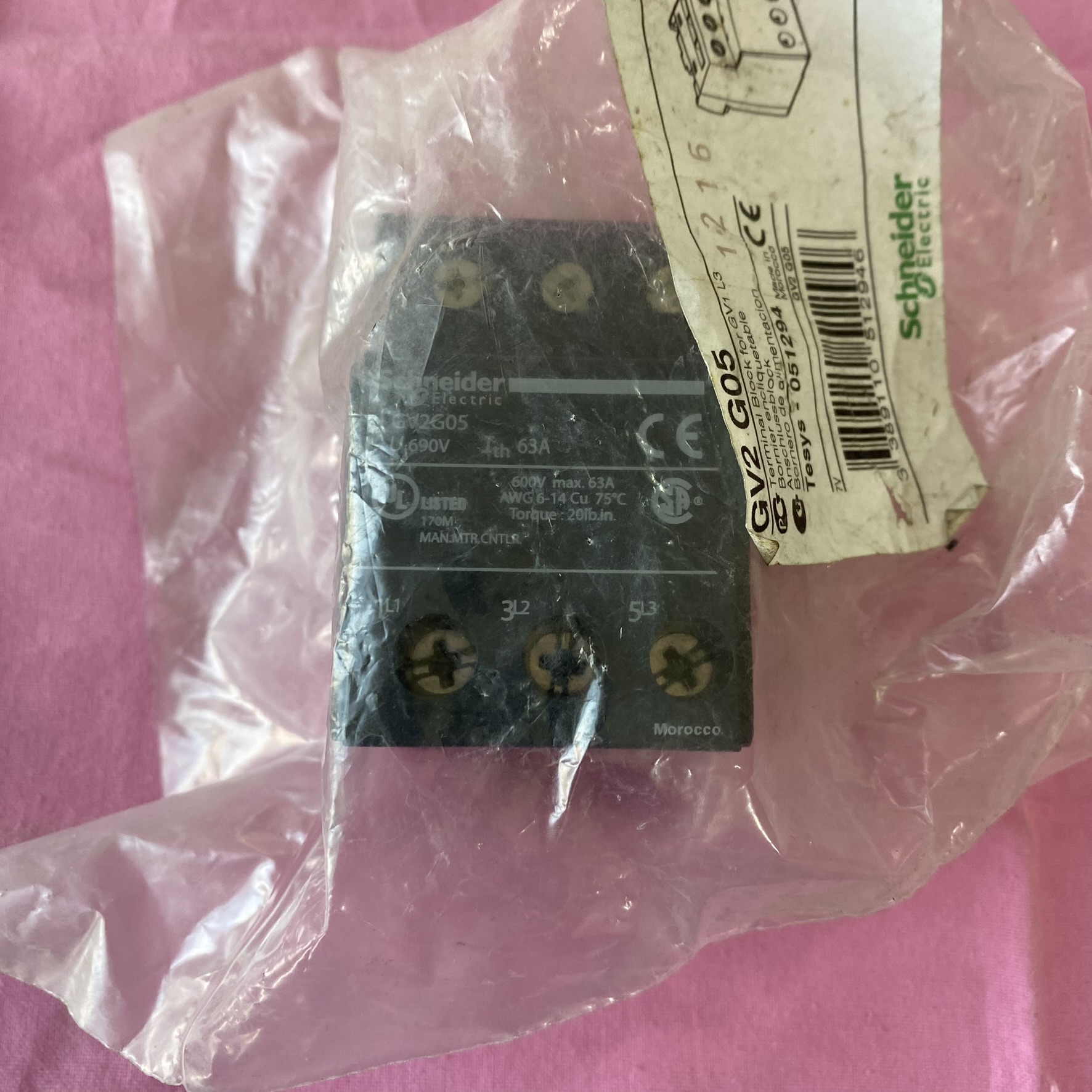

施耐德GV2 G05电动机断路器
    发布时间: 2025-07-16 16:05

安装方式:GV2 G05 通常装在母排下方,会占用一个断路器的位置。

型号相关:常见的具体型号有 GV2ME05C。该型号为热磁式断路器,采用按钮控制。其整定电流范围为 0.63-1A。极数为 3P,额定绝缘电压为 690V,额定频率为 50Hz,额定极限短路分断能力为 6KA,产品通过了 CCC 认证。


施耐德GV2 G05电动机断路器
  • 安装方式:GV2 G05 通常装在母排下方,会占用一个断路器的位置。

  • 型号相关:常见的具体型号有 GV2ME05C。该型号为热磁式断路器,采用按钮控制。其整定电流范围为 0.63-1A。极数为 3P,额定绝缘电压为 690V,额定频率为 50Hz,额定极限短路分断能力为 6KA,产品通过了 CCC 认证。

  • 功能特点:符合 IEC60947-2 和 IEC60947-4-1 标准,具有隔离、短路保护、过载保护、缺相保护和直接控制功能,还具备欠压脱扣、分励脱扣、故障显示、测试等辅助功能。

  • 应用场景:主要用于电动机的控制与保护,当电机出现过载、过流、缺相、堵转、短路等故障时,能予以报警或保护

一、操作前的安全准备

  1. 断电确认
    • 先断开上级电源(如主断路器),确保 GV2 G05 所在回路完全断电。

    • 用验电器检测断路器进出线端子是否带电,确认无电压后再操作(关键步骤,防止触电)。

  2. 工具准备
    • 绝缘螺丝刀(一字 / 十字,避免短路)、尖嘴钳(处理接线端子)、标记笔(标记导线位置)、手套(绝缘或防滑)。

  3. 记录与标记
    • 用手机拍摄断路器接线方式(尤其是进出线相序),或用标记笔在导线上标注对应端子(如 L1、L2、L3、T1、T2、T3),避免重新接线时出错。

二、拆卸 GV2 G05 的步骤

1. 拆除外部连接线

  • GV2 G05 通常有 3 个进线端子(电源侧,接 L1、L2、L3)和 3 个出线端子(负载侧,接电机线 T1、T2、T3),部分型号可能带辅助触点(如 NO/NC,用于控制回路)。

  • 用螺丝刀松开端子螺丝(顺时针松开),轻轻拔出导线,注意导线可能有弹簧压接,需按住端子卡扣(若有)再拔线,避免扯断导线绝缘层。

  • 若导线较粗或紧固较紧,可先松动螺丝 2-3 圈,用尖嘴钳轻轻扳动导线使其脱离端子。

2. 卸下断路器本体

  • GV2 G05 采用DIN 导轨安装(标准 35mm 导轨),安装在导轨上时通过底部卡扣固定。

  • 找到断路器右侧(或左侧)的释放按钮(通常为黑色小按钮,部分型号需用螺丝刀顶开),按住按钮的同时,向上抬起断路器右侧,使其脱离导轨卡扣。

  • 向左平移断路器,使其完全从导轨上取下(注意不要碰撞周围设备,尤其是相邻的端子排或导线)。

三、更换新 GV2 G05 的步骤

1. 检查新断路器参数

  • 确认新 GV2 G05 型号与旧款一致(如 GV2ME05C),整定电流范围匹配(0.63-1A,需与电机额定电流匹配),极数 3P,外观无损坏(如按钮、端子、壳体完好)。

2. 安装到 DIN 导轨

  • 将新断路器对准导轨,先将左侧卡扣卡入导轨边缘,再轻轻按压右侧,听到 “咔哒” 声即表示卡扣锁定(确保安装牢固,无松动)。

3. 重新连接导线

  • 按之前的标记(或照片)将导线接入对应端子:进线接 L1、L2、L3,出线接 T1、T2、T3,辅助触点(若有)按原位置连接。

  • 用螺丝刀拧紧端子螺丝(力度适中,过松会接触不良发热,过紧可能损坏端子),建议用扭矩扳手按手册要求操作(通常 0.8-1.2N・m)。

  • 检查导线绝缘层是否被夹伤,确保无铜丝外露(避免短路)。

四、安装后的验证与测试

  1. 外观检查
    • 确认断路器在导轨上安装牢固,无倾斜;导线连接正确,无松动;端子螺丝均已拧紧。

  2. 通电测试
    • 合上上级电源,观察断路器是否有异常(如异响、冒烟),若正常,按下 GV2 G05 的合闸按钮(绿色 “ON” 按钮),检查电机是否正常启动。

    • 测试分闸功能:按下红色 “OFF” 按钮,电机应立即停止;再测试过载保护(可通过专用工具模拟过载,或短暂堵转电机,断路器应自动脱扣)。

  3. 辅助功能检查
    • 若带辅助触点,需测试控制回路(如接触器线圈是否正常吸合 / 释放),确保辅助触点动作正确。

四、注意事项

  1. 禁止带载操作:拆卸 / 安装时必须断电,严禁在带电状态下拔插导线或断路器。

  2. 参数匹配:新断路器的整定电流需与电机铭牌电流一致(GV2 G05 可通过顶部旋钮调整电流,范围 0.63-1A,需预先调好)。

  3. 导轨兼容性:确保新断路器底部卡扣与导轨匹配,安装后晃动断路器,若有松动需重新卡紧(防止振动导致接触不良)。

  4. 辅助触点方向:若更换的是带辅助触点的型号(如 GV2ME05C),需注意触点接线方向(NO 为常开,NC 为常闭),与旧款保持一致
