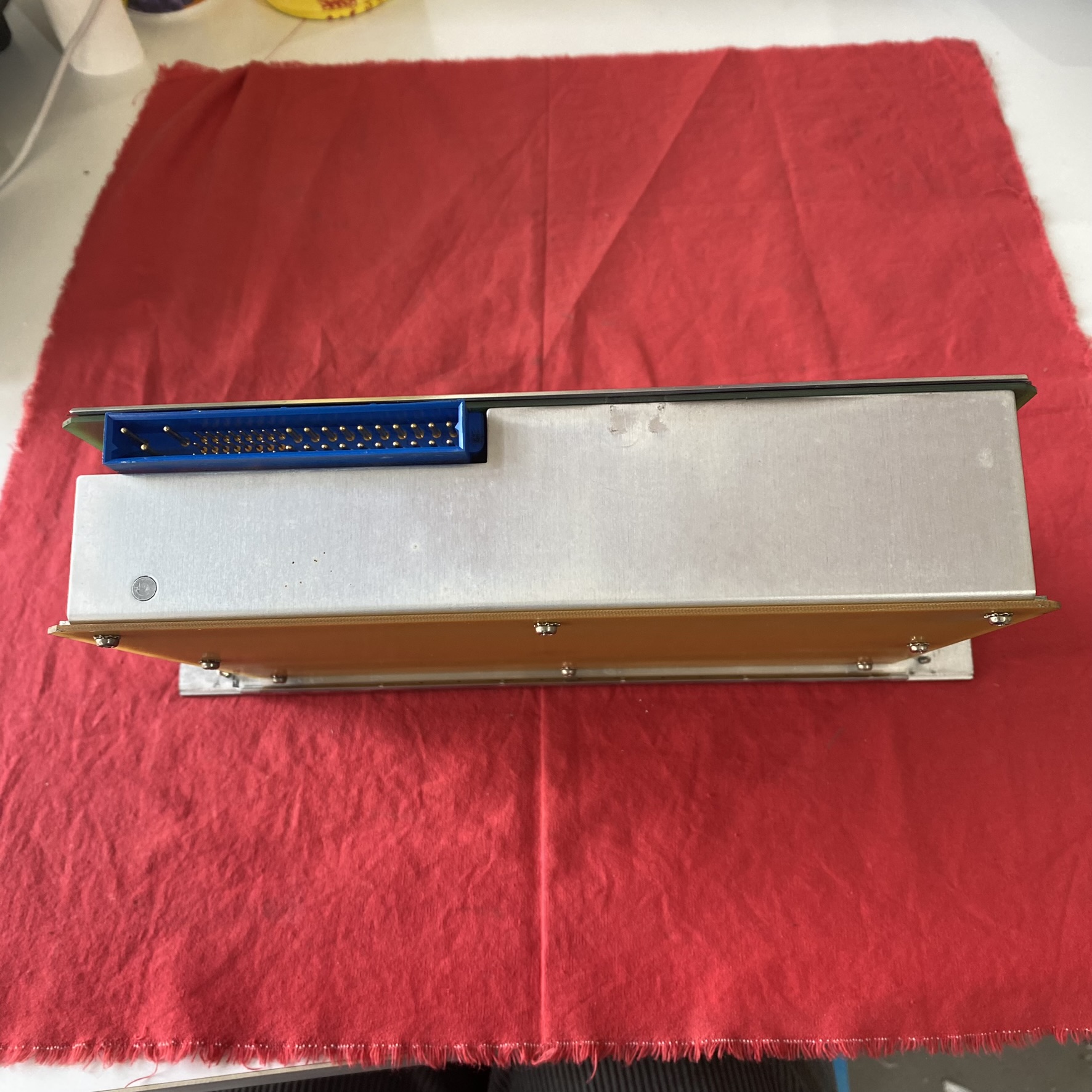

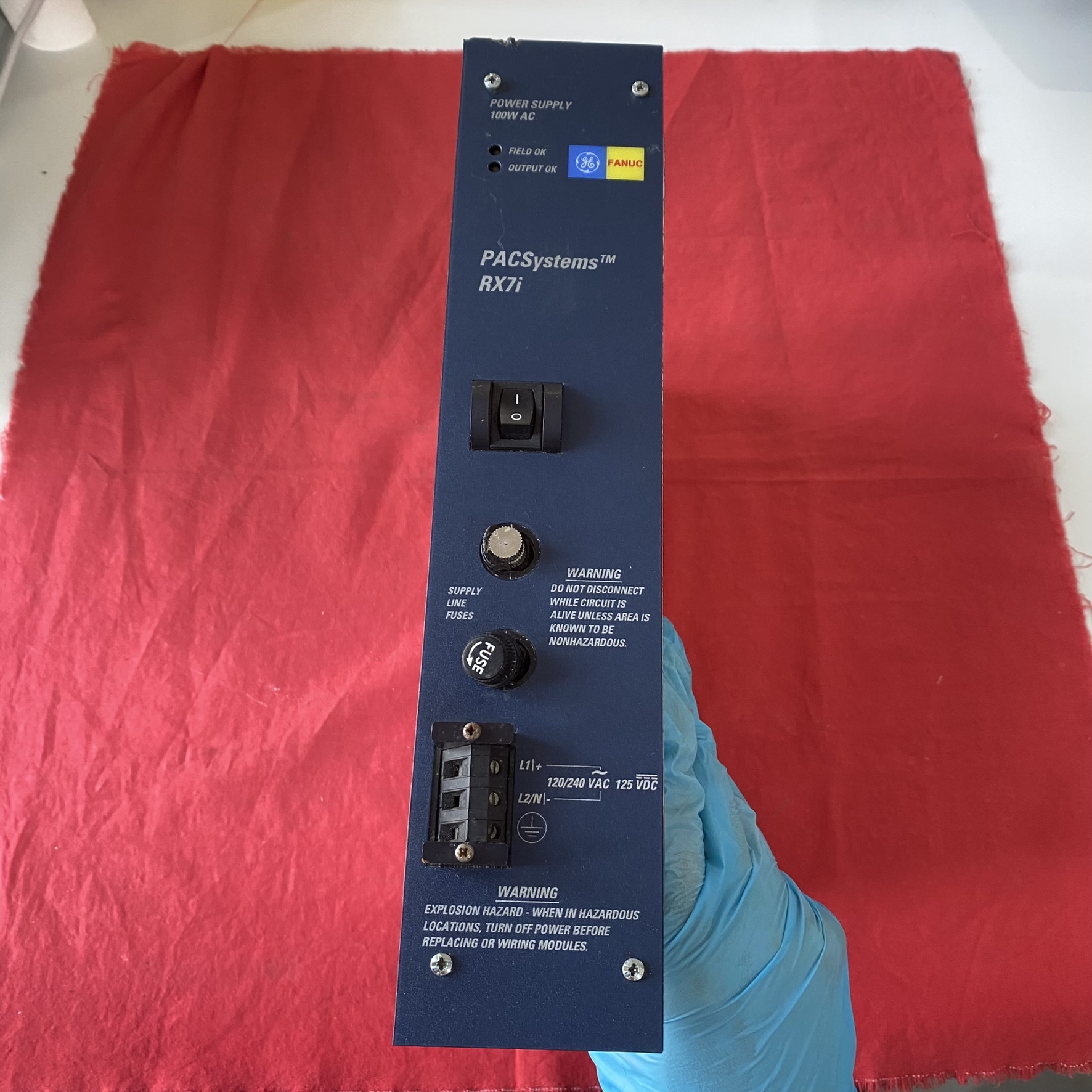

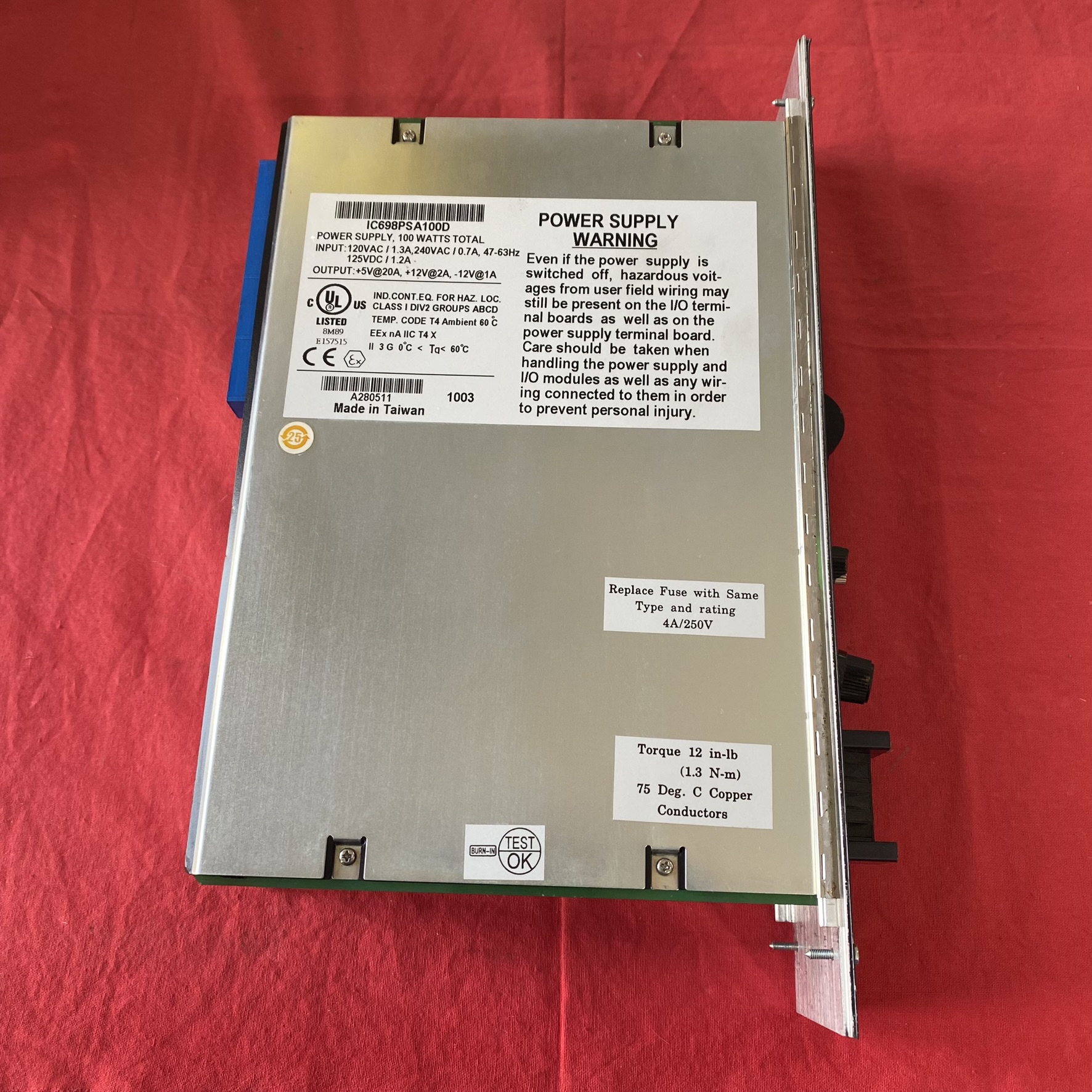

GE IC698PSA100D输出电源模块

发布时间: 2025-09-09 15:29

GE IC698PSA100D 是PACSystems RX7i 系列 125W 多输出电源模块，专为工业自动化控制系统设计，提供高精度电源分配与系统级保护

商品信息

一、产品定位与功能

1. 系统兼容性

应用场景：

工业 PLC 控制：为 GE PACSystems RX7i 系列 PLC 提供稳定电源，支持 CPU 模块、通信模块及 I/O 扩展单元的协同运行。
复杂产线供电：在汽车焊装线中为施耐德 Lexium 伺服电机和 FANUC 机器人控制器提供冗余供电，确保设备同步性。
能源监控系统：在风电变桨系统中为施耐德 PM810 电力仪表和 GE 控制器提供双路隔离电源，适应 - 20°C~60°C 宽温环境。

核心功能：

过流保护（+5V 输出 21A 触发）、过压保护（+5V 输出≥6.7V 切断）。
输入欠压锁定（AC 输入 < 85V 或 DC 输入 < 100V 时关断输出）。
短路保护（自恢复熔断器，故障清除后自动恢复）。
+5V DC：20A（±5%），用于背板供电及低功耗模块。
+12V DC/-12V DC：2A/1A（±10%），支持传感器、继电器等外围设备。
总功率：125W，支持动态负载调整（负载波动≤10% 时响应时间≤1ms）。
多电压输出：
智能保护：

2. 技术参数

硬件特性：

工作温度：0°C~60°C（无冷凝），存储温度：-40°C~85°C。
防护等级：IP20（需机柜保护），符合 UL 508、CE 认证。
输入范围：85-264V AC（47-63Hz）或 100-150V DC，支持自动极性识别。
物理规格：150mm×100mm×80mm，重量 1.2kg，支持 DIN 导轨或面板安装。
环境适应性：

诊断能力：

绿色（POWER）：电源正常。
黄色（COMM）：通信状态（闪烁表示数据传输）。
红色（ALM）：过流、过压或输入异常。
LED 状态指示：
错误代码：通过 GE Proficy Machine Edition 软件读取具体故障信息（如 E01 表示 + 5V 过流）。

二、应用场景

汽车制造行业

焊装线协同控制：为 FANUC 机器人控制器和施耐德 Lexium 伺服电机提供双路隔离电源，确保焊接路径精度（±0.02mm）。
涂装线能源管理：联动施耐德 Altivar Process 变频器调节喷枪压力，电源纹波抑制至≤50mVrms，涂料利用率提升 18%。

半导体行业

晶圆检测设备：为基恩士 LV-H32 激光传感器和 GE PACSystems 控制器提供稳定供电，信号干扰抑制比（SNR）≥40dB。
洁净室控制：监测 HEPA 风机压差开关状态，通过施耐德 BMXDDI3202 模块实现风量动态调整，洁净度维持 ISO 4 级。

电力能源行业

变电站监控：为施耐德 PM810 电力仪表和 GE RX7i PLC 提供冗余供电，故障响应时间≤200ms。
风电变桨系统：结合施耐德 SINAMICS S120 变频器优化发电效率，电源模块支持 - 20°C 冷启动。

三、施耐德替代方案与技术对比

1. 施耐德 140CRP93200 冗余电源模块

核心功能：

双路冗余设计：支持主备电源无缝切换（<10ms 中断时间），适合核电、化工等高可靠性场景。
高功率输出：5V DC（20A）+24V DC（5A），兼容 GE RX7i 背板供电需求。
智能诊断：通过 EcoStruxure 平台实时监测电源健康度，预测性维护周期延长 30%。

技术参数：

输入特性：120/230V AC（自动适应）或 24V DC，功率因数≥0.99。
环境适应性：工作温度 - 20°C~70°C，防护等级 IP20，符合 SIL 2 认证。
通信接口：1× RS-485（Modbus RTU）+1× EtherNet/IP，支持与施耐德 Modicon M580 控制器无缝集成。

2. 施耐德 BMXCPS2000 标准电源模块

核心功能：

经济型方案：20W 输出功率，支持 100-240V AC 宽输入，适合小规模改造项目。
热插拔维护：减少停机时间，平均修复时间（MTTR）≤5 分钟。

技术参数：

输出特性：24V DC（0.83A），纹波≤100mVrms，支持阻性、感性负载。
认证标准：CE、UL 508，符合 EN 61000-6-2 工业抗干扰标准。
尺寸重量：72mm×100mm×50mm，重量 0.3kg，适合高密度控制柜布局。

3. 协议转换方案（施耐德 EGX300 网关）

核心功能：

多协议转换：将 GE RX7i 的背板信号转换为 EtherNet/IP 或 Modbus TCP，接入施耐德 Modicon M258 控制器。
边缘计算：内置实时操作系统，支持数据过滤（如温度信号滑动平均）和报警阈值设置。

配置步骤：

通过 RS-485 连接 GE RX7i 与 EGX300，映射电源状态至寄存器 40001。
施耐德控制器通过 EtherNet/IP 读取网关数据，实现跨品牌设备联动。

四、技术参数对比

维度	GE IC698PSA100D	施耐德 140CRP93200	施耐德 BMXCPS2000
输出电压	+5V/±12V DC	+5V/24V DC	24V DC
输出功率	125W	125W	20W
冗余支持	无	双路冗余	无
工作温度	0°C~60°C	-20°C~70°C	-25°C~70°C
典型应用	通用工业控制	高可靠性系统	小规模自动化

五、选型建议与技术支持

1. 场景匹配分析

高可靠性需求：选择施耐德 140CRP93200，其冗余设计可减少 99% 的计划外停机，适合汽车焊装线等关键场景。
经济型改造：采用施耐德 BMXCPS2000，成本约为原装模块的 60%（约 1,200 元 / 模块），适合包装机械等非关键设备。
混合系统集成：通过 EGX300 网关实现协议转换，保留原有 GE 设备投资，逐步迁移至施耐德平台。

2. 协议转换实施

配置步骤（以 Modbus TCP 为例）：

在 EGX300 Web 界面中配置 Modbus 寄存器映射（如电源状态→40001，控制指令→40002）。
使用施耐德 EcoStruxure Machine Expert 软件编写梯形图逻辑，实现电源状态反馈与故障诊断。
通过 EGX300 诊断工具（如 EVO-EGX300-DT）优化通信参数，确保数据传输延迟≤10ms。

3. 购买与技术支持

授权渠道：

GE 产品可通过沈阳科安智能科技有限公司采购（地址：沈阳市于洪区南阳湖街 170-8 号，电话：024-23945588）。
施耐德产品建议通过沈阳欣鹭德成套控制设备有限公司采购（地址：沈阳市于洪区太湖街 49-3 号，电话：024-25834488），该公司为施耐德东北区核心系统集成商，提供现场调试服务。

技术文档：

GE 提供 IC698PSA100D 模块手册（文档编号：B-61813EN）。
施耐德官网提供 140CRP93200 配置指南（EVO-140CRP93200-UG）及固件更新工具下载。

六、维护与升级

固件更新：

GE 模块：通过 GE Proficy Machine Edition 软件进行固件升级，需断电操作。
施耐德 140CRP93200：通过 Web 界面在线升级，支持回滚至前一版本。

故障排除：

输出异常：使用 Fluke 117C 万用表测量输出电压，检查接线端子是否氧化（建议每 6 个月清洁一次）。
冗余切换失败：通过施耐德 Unity Pro 软件的诊断工具验证电源模块状态，检查冗余线缆连接。

升级路径：

若需更高性能，可考虑施耐德 Altivar Process 变频器直接集成电源功能，减少中间环节。
对于复杂系统，建议采用施耐德 Triconex 安全控制器（SIL 3 级），适合化工、核电等高风险场景。

总结

GE IC698PSA100D 凭借宽电压输入和多重保护功能，成为工业自动化领域的经典选择。若需施耐德替代方案，建议根据具体需求选择140CRP93200（高可靠性）或BMXCPS2000（经济型），并利用施耐德 EcoStruxure 平台提升系统可维护性。优先选择认证经销商以确保产品合规性，对于关键场景，施耐德 Triconex 安全控制器可提供 SIL 3 级冗余，适合核电、化工等高风险环境。
