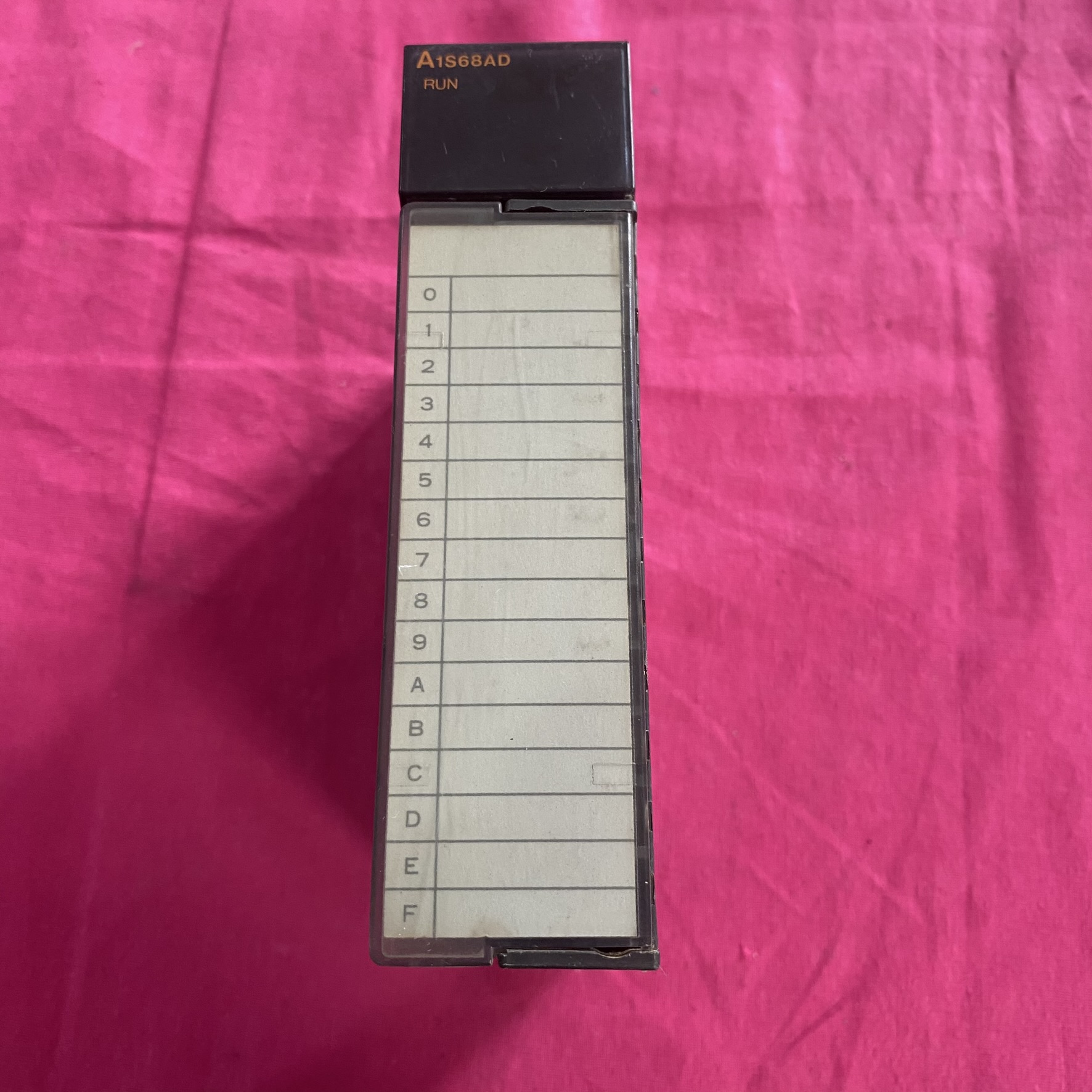

三菱 A1S68AD 道模拟量输入模块

一、核心技术参数与功能特性

1. 输入规格
   支持电压（-10~+10V DC）和电流（0~20mA DC）两种信号类型，每个通道可通过内置微型开关独立配置输入类型。电压输入阻抗为 1MΩ，电流输入阻抗为 250Ω，可适应多种传感器或变送器的输出信号。
2. 转换性能
   采用 12 位分辨率（带 16 位符号位二进制输出），转换速度为 0.5ms / 通道，支持自动漂移校正功能以确保长期稳定性。例如，输入 0~+10V 电压时，数字输出范围为 0~4000；输入 - 10~+10V 时，输出范围为 - 2000~+2000。
3. 硬件设计
   模块通过光耦隔离输入端子与 PLC 电源，信道间非绝缘，支持底板 / 机架安装，重量约 0.27kg，适用于紧凑空间。输入端子采用螺钉夹紧式连接，兼容 0.75~1.5mm² 电线。
4. 兼容性
   适用于 A 系列 CPU（如 A1SCPU24-R2），最多可扩展 32 个 PID 回路，但需注意电源组件的电流容量和电压降三菱工控自动化产品网

5. 一、工业过程控制与监测

6. 1. 水处理与市政工程

7. 案例：惠州市江北水厂采用 A1S68AD 模块构建集散控制系统，实时监测滤池水位、投氯量、反冲洗压力等参数。其 12 位分辨率可精确捕捉 0.025V（电压模式）或 5μA（电流模式）的信号变化，确保水质处理的稳定性。

8. 技术适配：模块支持 - 10~+10V 电压输入，可直接连接差压式水位传感器，配合 PID 控制算法实现恒水位调节，满足水厂对精度和可靠性的双重要求。

9. 2. 锅炉与能源管理

10. 应用场景：在小型锅炉控制系统中，A1S68AD 采集温度（PT100 传感器）、压力（应变式变送器）和水位信号，通过 PID 算法调节给水泵和燃烧器，实现节能 5-10% 的效果。

11. 特殊需求应对：模块的自动漂移校正功能有效抵消高温环境下的信号偏差，确保在 0~55℃工业环境中连续运行时的测量精度。

12. 二、制造业设备控制

13. 1. 橡塑与轮胎生产

14. 硫化机控制：液压式轮胎硫化机通过 A1S68AD 监测模内温度（PT100 + 变送器）和内压（4-20mA 信号），每模需 6 通道同时采集数据，确保硫化工艺参数（如 180℃±2℃）的精确控制。

15. 技术优势：0.5ms / 通道的转换速度可实时跟踪硫化过程中的压力波动，避免因过压导致的轮胎缺陷。

16. 2. 烟草与包装机械

17. 卷烟机械手改造：某烟草厂通过 A1S68AD 采集位移传感器信号（0-10V），重构进口机械手的位置控制逻辑，在无原厂技术支持的情况下恢复设备功能，并新增远程监控接口。

18. 灵活性体现：模块支持通道独立配置电压 / 电流输入，可兼容不同品牌传感器（如欧姆龙 E3X-DA 系列），降低改造难度。

19.

20. 三、传统设备升级与逆向工程

21. 1. 老旧生产线改造

22. 渐进式迁移案例：某注塑机厂商采用 A1S68AD 与 Q 系列 PLC 混合架构，保留原有温度传感器（0-20mA）和压力变送器（-10~+10V），通过 CC-Link 网络实现数据无缝传输，改造周期缩短 40%。

23. 成本控制策略：利用模块的螺钉夹紧式端子兼容原有 0.75mm² 电线，避免布线系统全面更换，节省硬件投资约 30%。

24. 2. 非标设备定制

25. 实验设备适配：某高校实验室利用 A1S68AD 开发材料应力测试台，采集 8 路应变片信号（±5V），配合 A1S62DA 输出控制伺服电机，实现力 - 位移曲线的动态实时绘制。

26. 软件兼容性：通过三菱 GPPW 编程软件的模拟量校准功能，可快速匹配不同量程的传感器（如 0-5V 与 0-10V 混合输入）。
