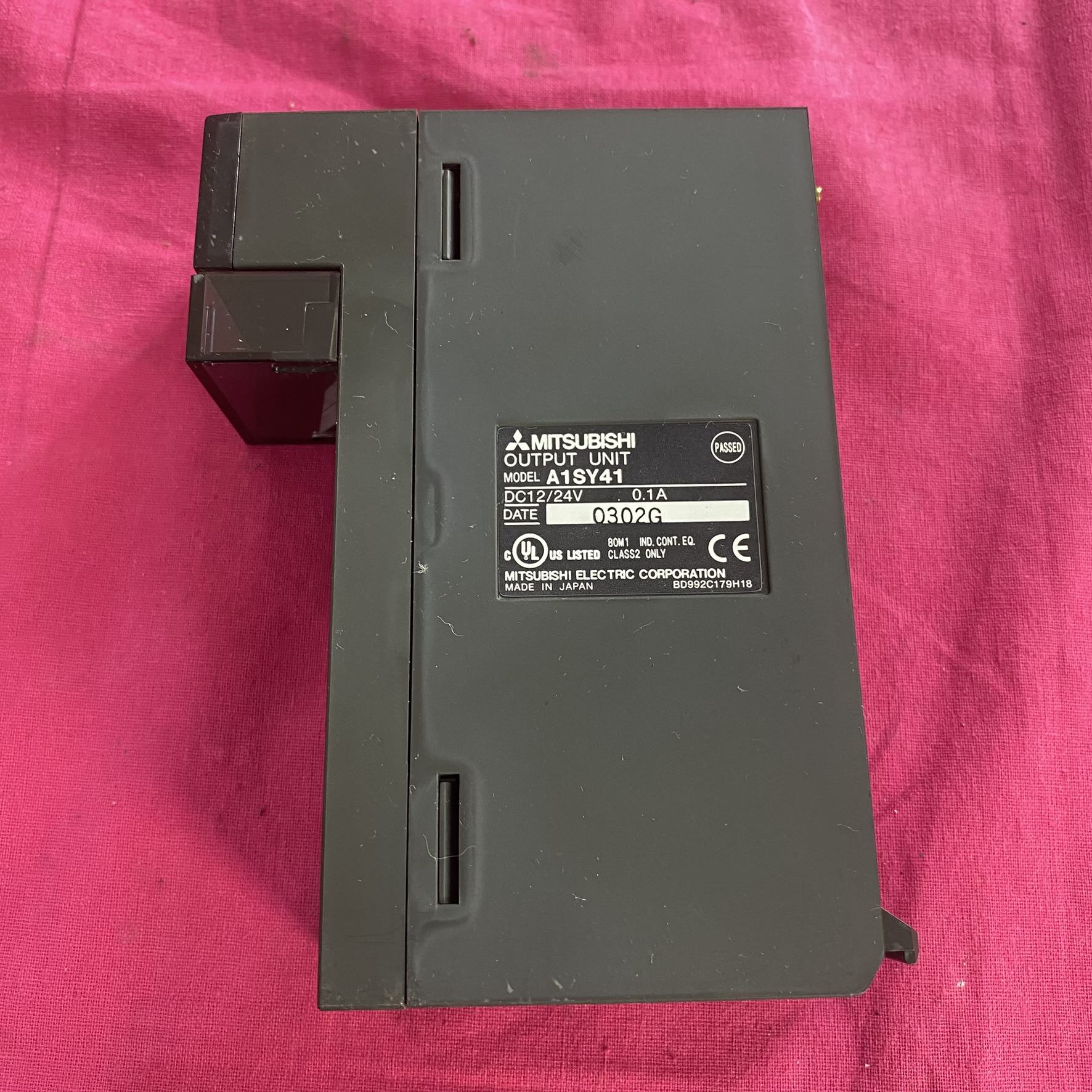

三菱 A1SY41 晶体管漏型输出模块

一、核心技术参数

1. 信号处理能力

• 负载电压范围：DC12-24V（工作电压范围 DC10.2-30V），适应多种工业设备供电需求。

• 单路负载电流 0.1A，总保险丝额定值 3.2A，具备过流保护能力。

• 输出点数：32 点（32 点共用公共端），支持高密度信号输出。

• 负载特性：

• 响应速度：2ms 快速响应时间，适用于高速控制场景（如伺服电机启停、电磁阀切换）。

2. 物理特性

• 尺寸：约 8.00 英寸（长）×6.00 英寸（宽）×3.00 英寸（高），重量约 2.00 磅，紧凑设计便于机柜集成。

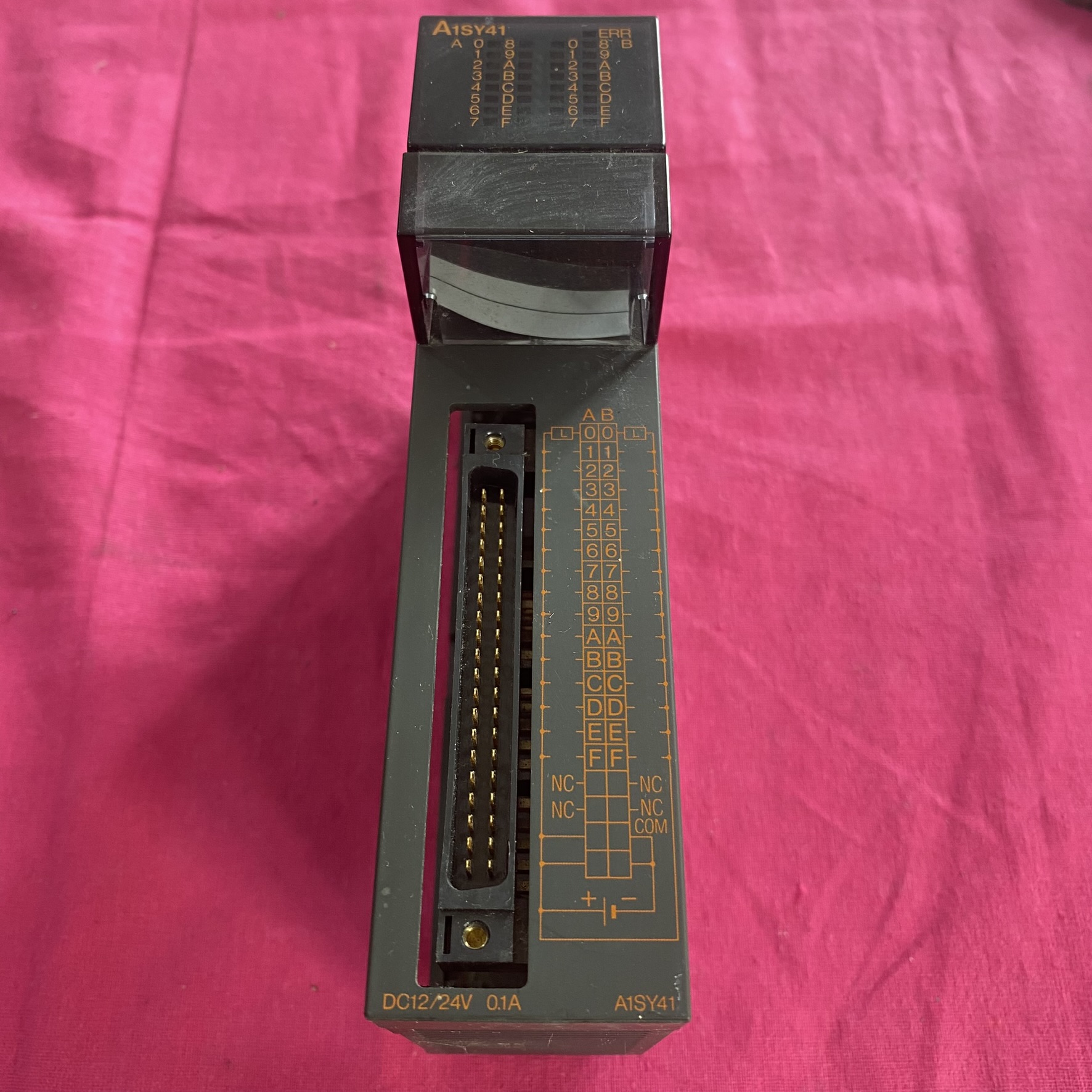

• 连接方式：采用端子排接线，支持环形或 Y 形端子直接接入，兼容三菱标准接口。

3. 电气兼容性

• 支持与 MELSEC-A 系列 PLC 主模块（如 A2USHCPU-S1）无缝通信，通过 CC-Link 网络可实现远程 I/O 扩展。

• 兼容 DC5V 至 DC24V 多种输入信号，可直接连接接近开关、传感器等设备。

二、典型应用场景

1. 工业机械控制

• 在注塑机改造项目中，A1SY41 用于控制加热元件功率输出，配合 A1S68AD 模拟量模块实现温度闭环控制，使产品合格率提升 15%。

• 在卷烟机械手改造中，驱动气动阀组实现精准抓取动作，通过 CC-Link 网络与同步控制系统协同，恢复停产设备的自动化功能。

2. 生产线自动化

• 作为 CC-Link 从站模块，在汽车零部件生产线中控制传送带启停、机器人动作同步，支持多设备协同运行（如蒸铝机、涂胶机）。

• 配合 A1SX41 输入模块，实现对传感器信号（如位置检测、压力反馈）的实时采集与输出控制，构建完整的工业自动化回路。

3. 过程控制系统

• 在化工反应釜控制中，驱动电磁阀调节物料流量，结合 A1S62DA 模拟量输出模块实现 PID 参数动态调整，温度稳定性提升 80%。

• 支持与上位机（如工业触摸屏）通过 RS-422 通信，实现远程监控与参数设定。

•

三、系统集成建议

1. 硬件配置

• 电源适配：建议搭配 A1S61PN 电源模块（AC100/240V 输入，DC5V 3A 输出），确保稳定供电。

• 扩展能力：单台 A2USHCPU-S1 主模块可连接最多 512 个 I/O 点，支持多台 A1SY41 模块级联。

2. 通信方案

• CC-Link 网络：通过 A1SJ71PT32-S3 通信模块接入 CC-Link 网络，实现与远程 I/O 站（如 FX2N-32CCL）的高速数据交互（速率达 10Mbps）。

• 串口通信：A1SJ71UC24-R4 模块支持 RS-422/485 协议，可连接条码阅读器、变频器等第三方设备。

3. 可靠性设计

• 电磁兼容性：采用金属外壳与屏蔽电路设计，可在 - 15℃至 + 60℃环境下稳定工作，适应高干扰工业环境。

• 冗余备份：建议配置备用模块（如 A1SY50），缩短故障停机时间。
