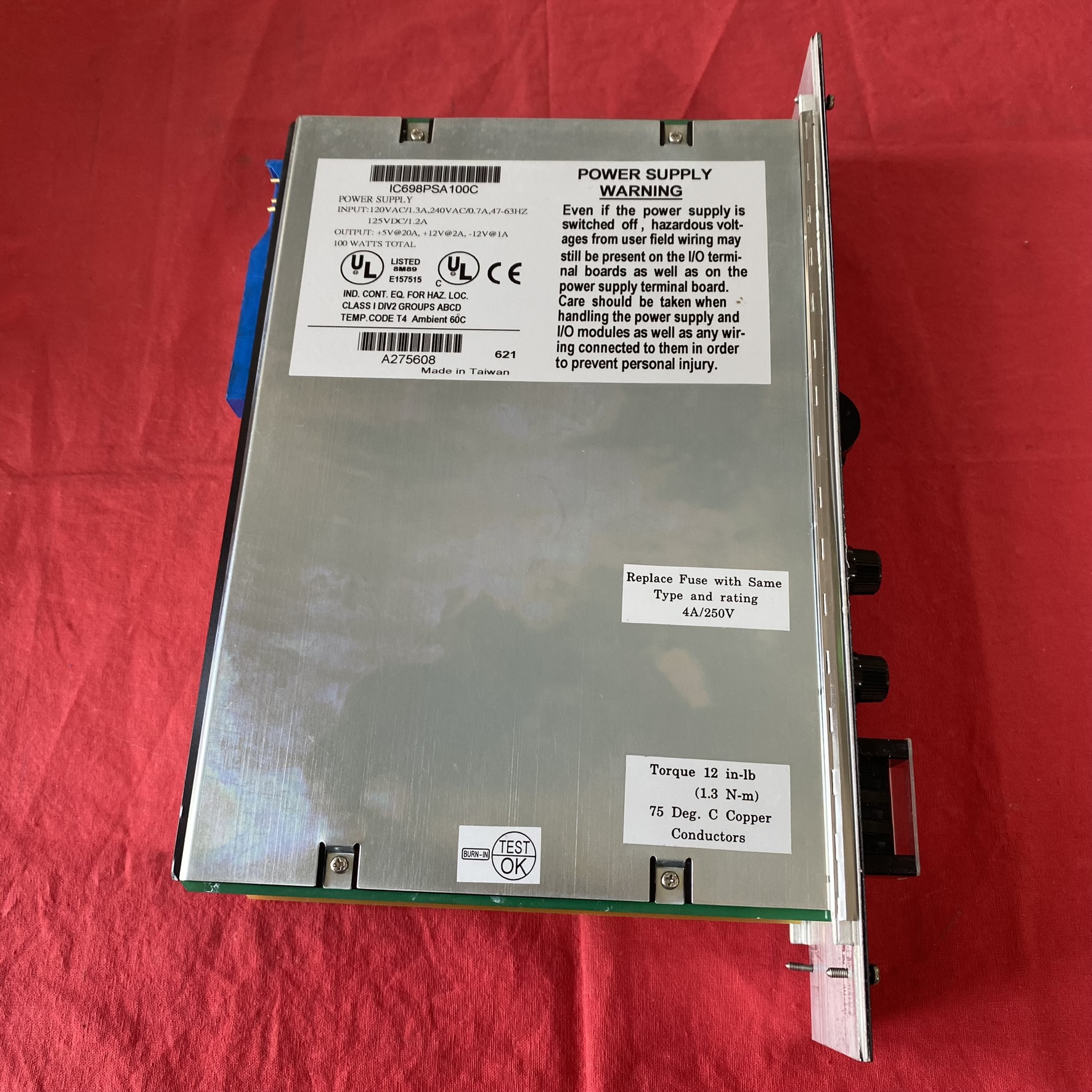

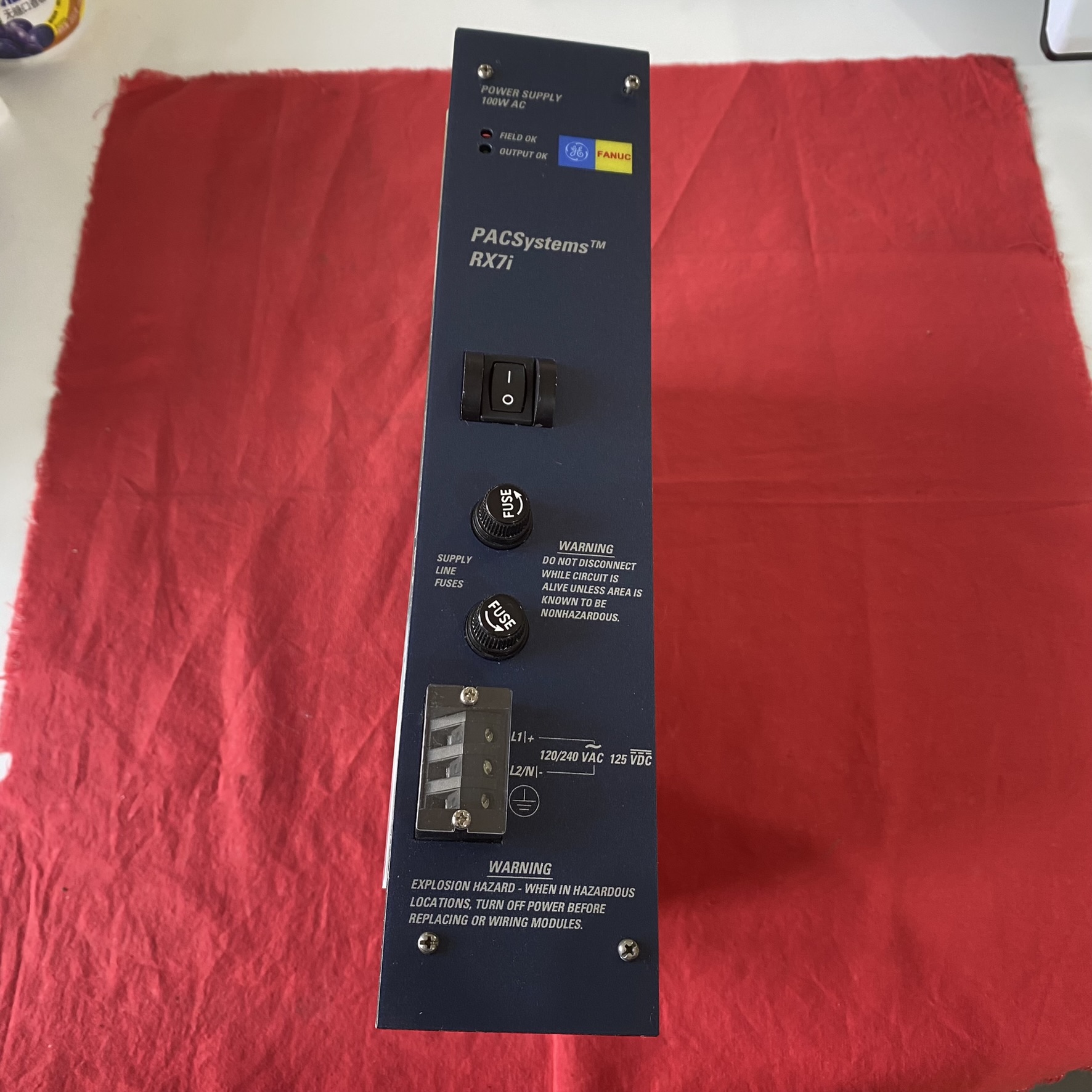

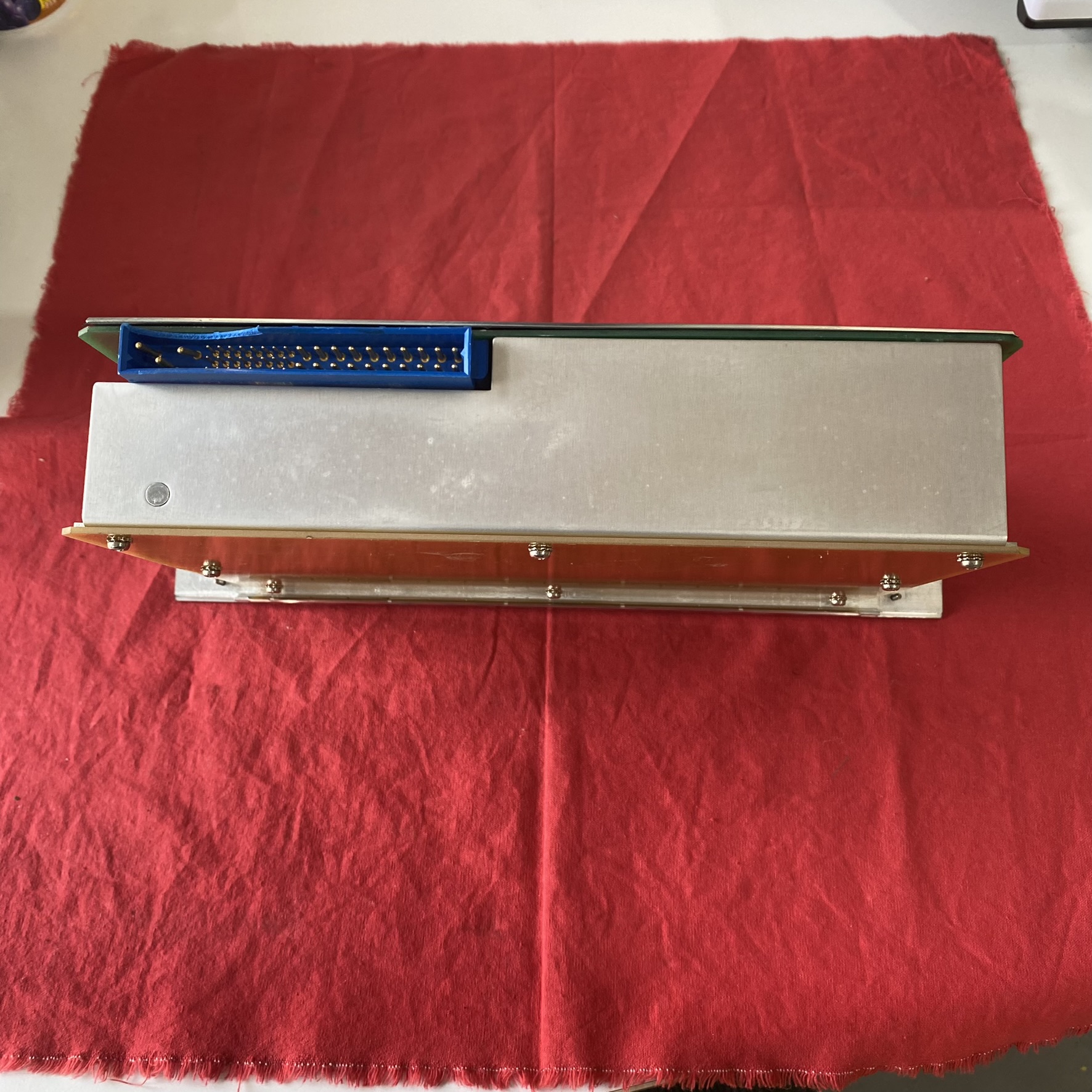

GE IC698PSA100C输出电源模块

发布时间: 2025-09-09 15:44

GE IC698PSA100C 是PACSystems RX7i 系列 100W 多输出电源模块，专为工业自动化控制系统设计，提供高精度多电压输出与系统级保护

商品信息

一、产品定位与功能

1. 系统兼容性与核心作用

应用场景：

作为 GE PACSystems RX7i PLC 的主电源模块，为 CPU 模块（如 IC698CPU310）、通信模块（如 IC698CMM002）及 I/O 扩展单元提供基础供电。
适用于中端工业控制场景，如食品包装线、物流分拣系统、中小型机床等，支持与第三方设备（如施耐德传感器、台达变频器）的协同供电。
在混合控制系统中，可为 GE 与施耐德设备提供隔离电源，减少信号干扰（共模抑制比≥60dB）。

核心功能：

过流保护（+5V 输出 16A 触发，自恢复）、过压保护（+5V 输出≥6.5V 切断）。
输入欠压锁定（AC 输入 < 85V 时关断输出）、短路保护（输出端短路时自动限流）。
主输出：+5V DC/15A（±5% 精度），专为 RX7i 背板及低功耗模块供电。
辅助输出：+24V DC/2A（±10% 精度），支持外部传感器、继电器等外围设备。
总功率：100W，支持动态负载调整（负载波动≤15% 时响应时间≤2ms）。
多电压输出：
安全保护：

2. 技术参数

硬件特性：

工作温度：0°C~60°C（无冷凝），存储温度：-40°C~85°C。
防护等级：IP20（需机柜保护），抗振动能力 10-500Hz/1g（正弦波）。
输入范围：85-264V AC（47-63Hz），支持宽电网波动，无需手动切换电压。
物理规格：140mm×90mm×75mm，重量 1.0kg，支持 DIN 导轨或面板安装（兼容 35mm 标准导轨）。
环境适应性：

认证与合规：符合 UL 508、CE、RoHS 标准，适合工业环境电磁兼容（EMC）要求。
诊断能力：

绿色（PWR）：电源正常工作。
红色（FAULT）：过流、过压或输入异常（故障清除后需手动复位）。
LED 指示灯：

二、应用场景

食品饮料行业

灌装线控制：为 GE RX7i PLC 和施耐德 TM3DI16D 数字输入模块供电，实时采集液位传感器信号，联动电磁阀控制灌装量，电源纹波≤50mVp-p，确保传感器信号稳定。
包装机驱动：为伺服电机驱动器（如施耐德 Lexium 23）提供 24V 辅助电源，配合 PLC 实现包装袋精准裁切（误差≤0.5mm）。

物流自动化

分拣系统：为 GE RX7i 控制器和基恩士光电开关供电，通过 Modbus RTU 协议联动施耐德 BMXDDO3202 输出模块，控制分拣机械臂动作，响应延迟≤10ms。
仓储 AGV：作为 AGV 控制柜电源核心，支持 - 10°C~50°C 工作温度，适应仓库环境温差变化。

中小型机床

数控系统：为 FANUC 0i-MF CNC 和 GE RX7i PLC 提供隔离供电，减少电机启动时的电压波动对数控系统的干扰，定位精度维持 ±0.01mm。

三、施耐德替代方案与技术对比

1. 施耐德 BMXCPS3500 标准电源模块

核心功能：

输出：24V DC/14.6A（350W），兼容 IC698PSA100C 的 24V 辅助输出需求，可通过外部 DC-DC 转换器（如施耐德 ABL8REM24050）生成 + 5V 电压，适配 RX7i 背板供电。
宽输入：85-264V AC，支持热插拔维护（MTTR≤5 分钟），适合需要快速更换的场景。

技术参数：

纹波≤100mVp-p，效率≥90%，工作温度 - 25°C~70°C，防护等级 IP20。
认证：UL 508、CE，符合 EN 61000-6-2 工业抗干扰标准。

适用场景：中小型控制系统改造，需兼容 GE 与施耐德设备的混合供电。

2. 施耐德 140CPS11420 冗余电源模块

核心功能：

双路冗余设计：主备电源自动切换（切换时间 < 5ms），支持 100-240V AC 输入，输出 24V DC/5A（120W），通过外部转换器补充 + 5V 输出。
智能监控：通过 Modbus RTU 协议上传电源状态（如输出电压、温度）至施耐德 Modicon M340 PLC，支持预测性维护。

技术参数：

工作温度 - 20°C~70°C，防护等级 IP20，符合 SIL 2 安全认证。

适用场景：对供电可靠性要求高的场景（如医药生产线），需避免电源故障导致停机。

3. 直接替代方案：施耐德 ABL8REM24050 + BMXCPS2000 组合

功能组合：

BMXCPS2000（24V DC/0.83A）提供主电源，ABL8REM24050（DC-DC 转换器，5V DC/10A）补充 + 5V 输出，总功率匹配 IC698PSA100C（100W）。
成本较低（约为原装模块的 70%），适合预算有限的小规模改造。

四、技术参数对比

维度	GE IC698PSA100C	施耐德 BMXCPS3500	施耐德 140CPS11420
输出电压	+5V/15A + +24V/2A	+24V/14.6A（需外接 5V 转换器）	+24V/5A（需外接 5V 转换器）
总功率	100W	350W	120W
冗余支持	无	无	双路冗余
工作温度	0°C~60°C	-25°C~70°C	-20°C~70°C
典型应用	中小型 PLC 系统	混合设备供电	高可靠性场景

五、选型建议与技术支持

1. 场景匹配分析

经济型改造：选择 “BMXCPS2000 + ABL8REM24050” 组合，成本低且兼容性强，适合食品包装线等非关键场景。
高功率需求：采用 BMXCPS3500，单模块满足 24V 大电流输出，通过转换器补充 5V，适合物流分拣系统等多设备供电。
冗余可靠性：140CPS11420 的双路冗余设计可减少 99% 的电源故障停机，适合医药、半导体等高精度生产场景。

2. 替代实施注意事项

若需保留 GE RX7i 背板的 + 5V 供电，需确保外接 DC-DC 转换器（如 ABL8REM24050）的输出纹波≤50mVp-p，避免干扰 PLC 信号。
冗余电源安装时需配置专用冗余线缆（如施耐德 140XTS00200），确保切换时间 < 10ms。

3. 购买与技术支持

GE 产品：通过沈阳科安智能科技有限公司采购（电话：024-23945588），提供原厂安装手册（文档编号：GFK-2224）。
施耐德产品：建议通过沈阳欣鹭德成套控制设备有限公司采购（电话：024-25834488），提供 EcoStruxure 平台配置支持及固件更新服务。

总结

GE IC698PSA100C 凭借紧凑设计和多电压输出，适合中小型工业控制系统供电。施耐德替代方案中，BMXCPS3500兼顾功率与兼容性，140CPS11420适合高可靠性需求，而 “BMXCPS2000 + 转换器” 组合更具成本优势。选型时需结合供电功率、冗余需求及预算，优先通过认证渠道采购以确保合规性。
