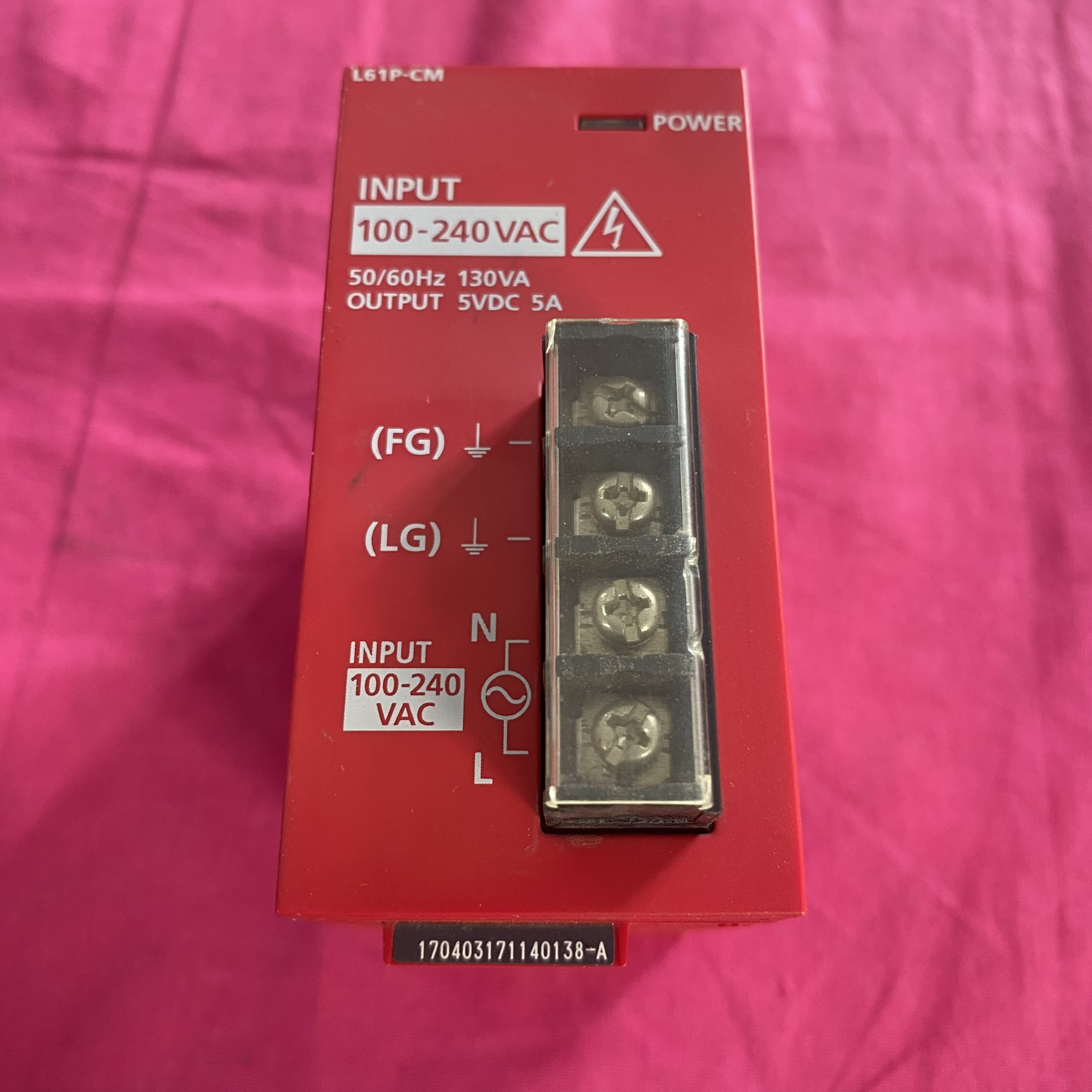

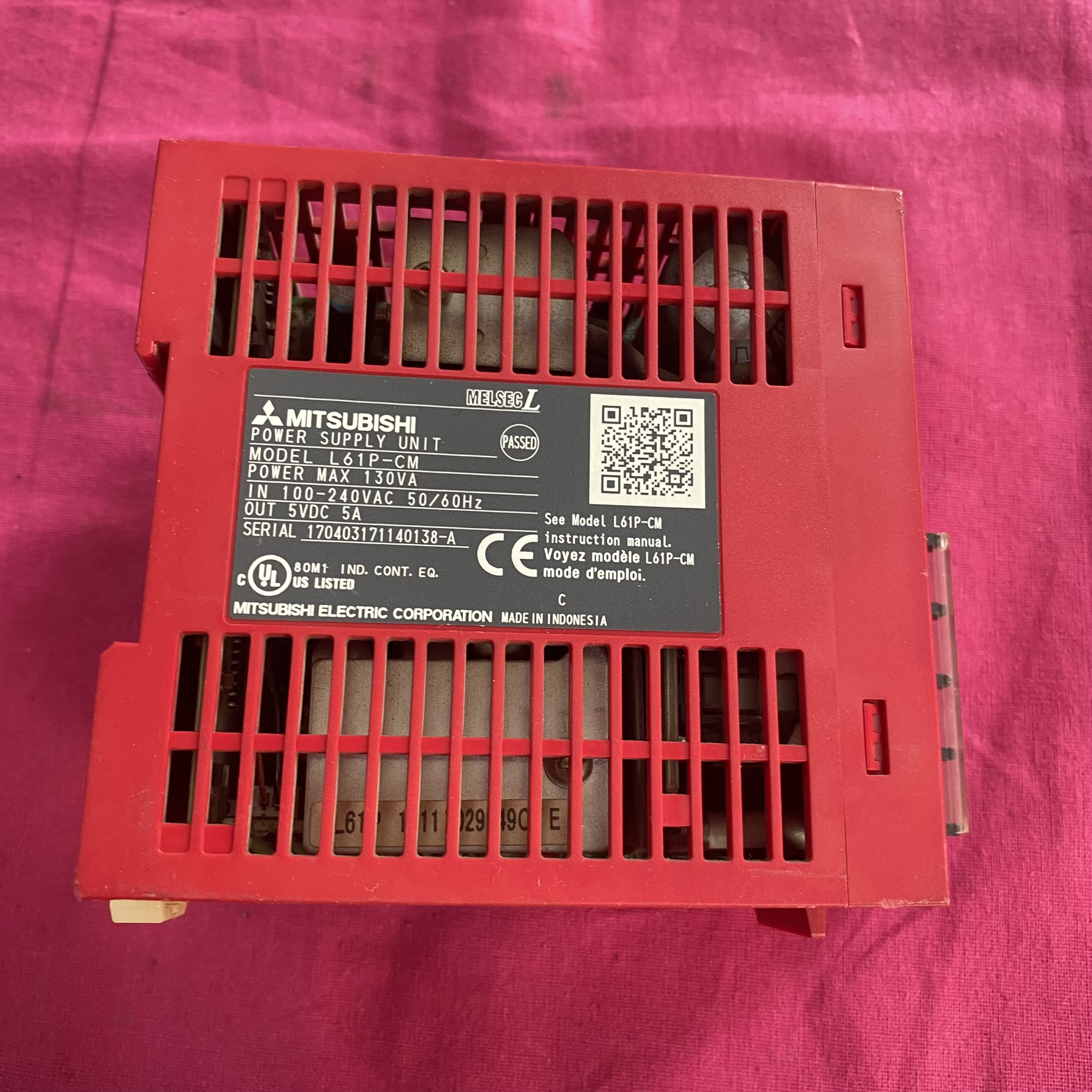

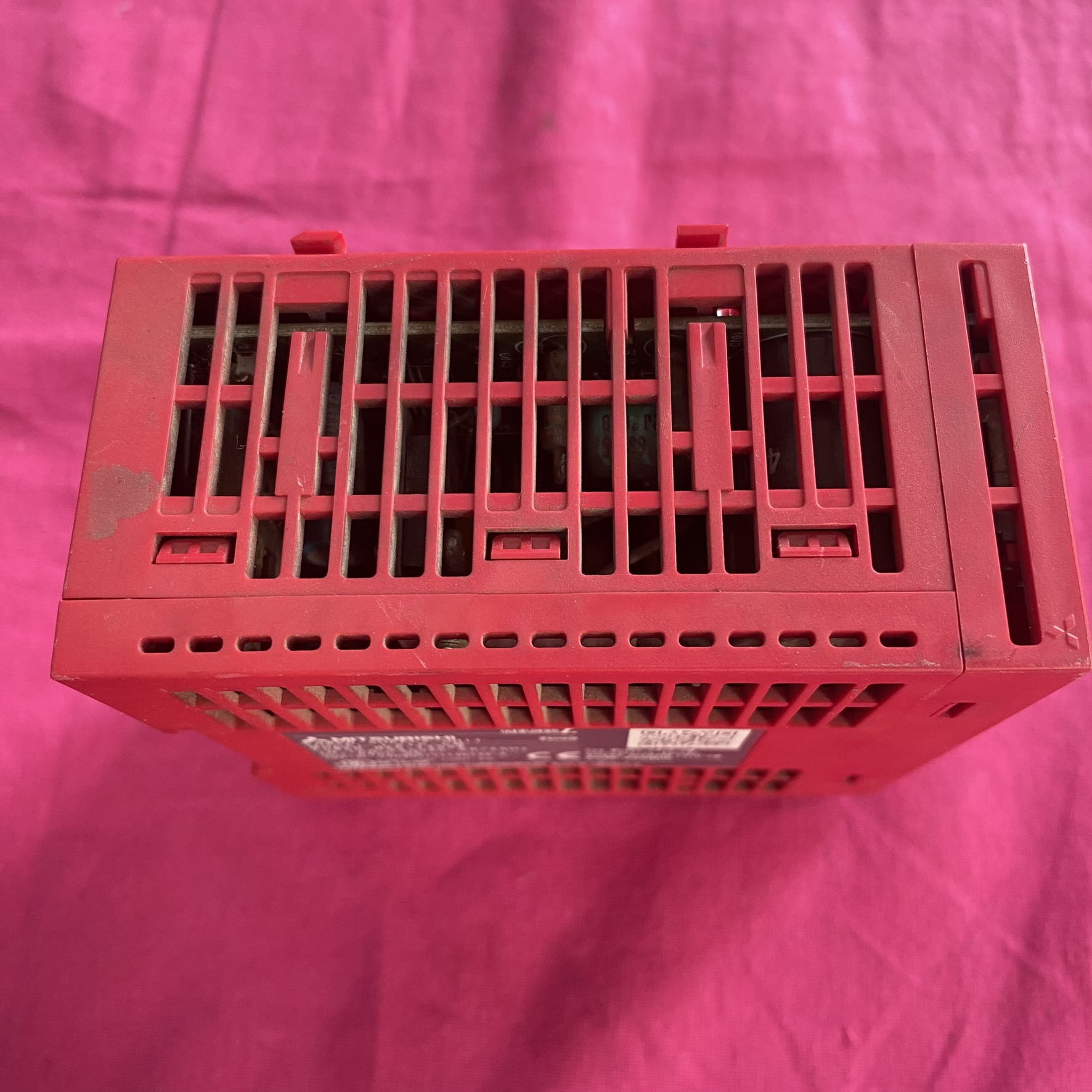

三菱 L61P-CM 可编程逻辑控制器（PLC）电源模块

一、技术参数与功能

1. 电源规格

• 输入电压：AC 100-240V（宽电压范围，兼容全球多数电网标准）。

• 输出能力：DC 5V/5A，可为 PLC 的 CPU 模块、I/O 模块及其他扩展模块供电。

• 输入频率：50/60Hz，输入电压失真率≤5%，最大视在功率 130VA，浪涌电流 20A（8ms 内）。

• 效率≥70%，具备过流（5.5A 以上触发）、过压（5.5-6.5V 保护）及短路保护功能。

2. 物理特性

• 尺寸：45mm（宽）×90mm（高）×109mm（深），重量约 0.32kg，紧凑设计节省控制柜空间。

• 安装方式：支持 DIN 导轨安装，端子排接口（M3.5 螺丝）便于快速接线。

3. 可靠性设计

• 内置保险丝和 LED 状态指示灯（绿色常亮表示正常，熄灭提示故障）。

• 符合 UL/CUL 认证，通过 2300V AC 耐压测试，适用于工业环境。

• 二、应用场景与系统兼容性

• 典型应用

• 工业自动化：如化工生产线中的阀门控制、温度监测及电机驱动（参考案例：某化工项目中与 LX41C4-CM 输入模块、LY41NT1P-CM 输出模块配合使用）。

• 楼宇自动化：支持 CC-Link/LT 网络，可实现空调、照明等设备的集中监控。

• 过程控制：兼容热电偶、铂电阻等传感器输入，适用于食品加工、水处理等高精度场景。

• 系统兼容性

• 与 L 系列 CPU 模块（如 L02CPU-CM、L06CPU-CM）及 I/O 模块（如 LX41C4-CM、LY41PT1P-CM）无缝协同。

• 支持 CC-Link/LT 通信协议，传输速度可选 2.5Mbps/625kbps/156kbps，响应时间≤1.2ms（64 站时）。

•

• 三、安装与维护

• 安装步骤

• 模块安装：将 L61P-CM 插入 PLC 背板总线插槽，确保连接器完全咬合，右侧安装 END 盖板。

• 配线要求：输入侧需连接 AC 电源（建议接地），输出侧通过背板总线为其他模块供电，无需额外接线。

• 环境要求：工作温度 0-55℃，湿度 5%-95%（无凝露），避免强电磁干扰。

• 维护建议

• 定期检查输入电压是否稳定，输出端子是否松动。

• 若出现故障，可通过 LED 指示灯状态初步判断（熄灭时需检查电源输入或模块内部电路）。

• 六、注意事项

• 兼容性验证：在设计系统时，需确认 L61P-CM 与所选 CPU 模块的功耗匹配，避免过载。

• 软件支持：使用 GX Works2 编程软件进行参数设置，需安装 L 系列驱动包以识别模块。

• 安全规范：安装和维护时务必切断电源，遵循《MELSEC-L CPU 模块用户手册》中的安全指引。
