一、产品定位与功能

1. 系统兼容性与核心作用

• 通信架构：

• 作为 RX7i PLC 的主控制器，支持与 GE PACSystems RX3i、SCADA 系统（如 iFIX）及第三方设备（如施耐德 PLC、变频器）的跨平台协同。

• 集成双协议栈：原生支持 GE SRTP（SuiteLink 实时协议）和 Modbus TCP/IP，可同时连接以太网设备与串口传感器 / 执行器，实现跨品牌设备的数据交互。

• 核心功能：

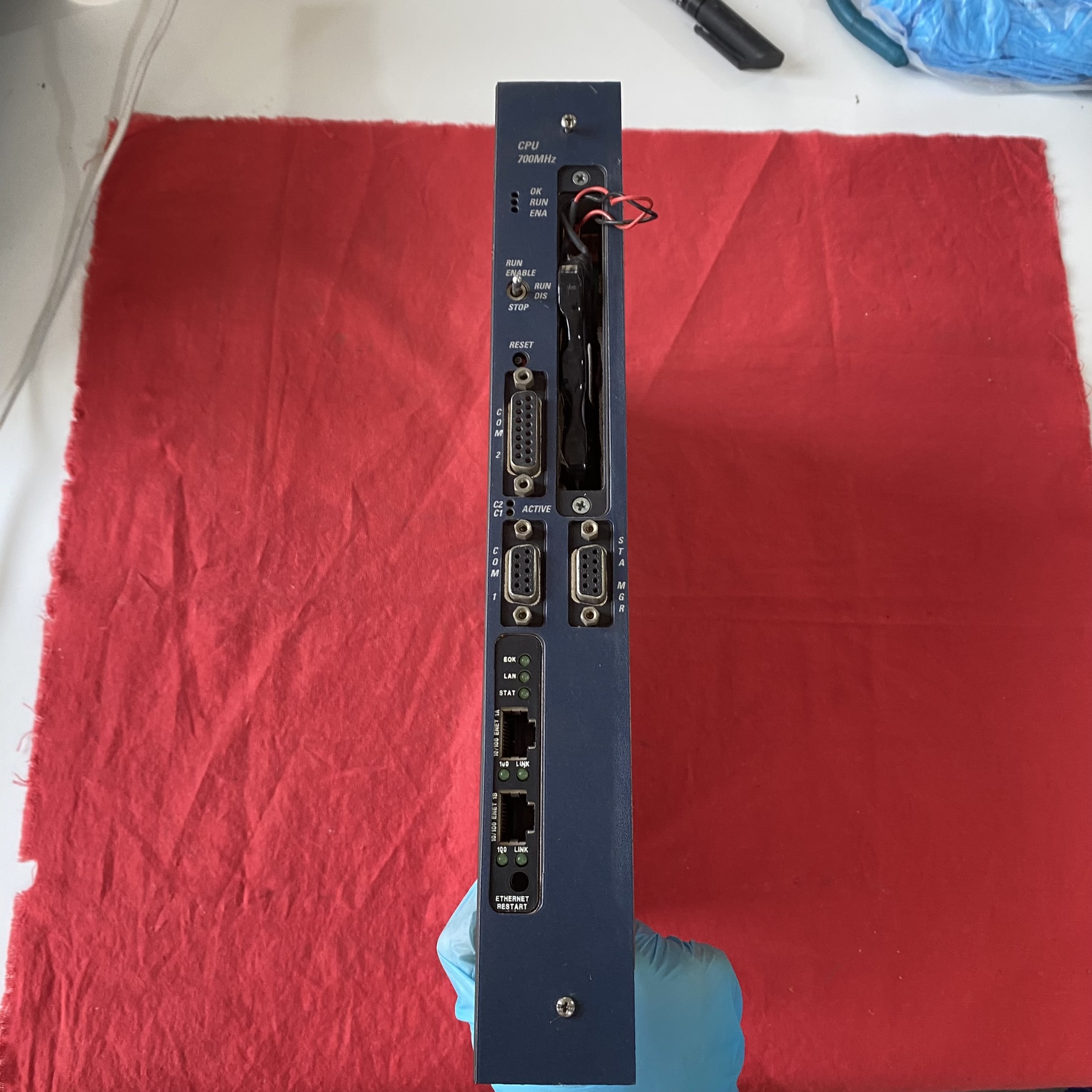

• 多接口扩展：1 个 10/100Mbps 以太网口（RJ45）+ 1 个 RS-485 串口（支持 Modbus RTU）+ 1 个专用 Station Manager 串口，可同时处理实时控制与非实时监控任务。

• 数据处理：采用 700MHz Pentium III 处理器，支持浮点运算和 512 个程序块，处理速度达 0.14ms / 千布尔指令，适合中小型生产线的逻辑控制与运动控制（如包装机械臂定位）。

• 冗余支持：可配置双网口冗余（需配合 GE 冗余 CPU），网络故障时自动切换，确保通信连续性（切换时间≤50ms）。

2. 技术参数

• 硬件特性：

• 工作温度：-20°C~60°C（无冷凝），存储温度：-40°C~85°C。

• 防护等级：IP20（需机柜保护），抗振动能力 10-500Hz/1g（正弦波）。

• 供电：+5V DC（由 RX7i 背板供电），功耗≤4.3A，支持热插拔维护（MTTR≤10 分钟）。

• 物理规格：130mm×90mm×40mm，重量 0.5kg，兼容 35mm DIN 导轨安装，适合高密度控制柜布局。

• 环境适应性：

• 协议与认证：

• 协议支持：SRTP、Modbus TCP/IP、Modbus RTU、SNMP、FTP/HTTP（Web 服务器功能）。

• 认证：UL 508、CE、RoHS，符合工业电磁兼容（EMC）标准（EN 61000-6-2）。

• 诊断能力：

• 绿色（PWR）：电源正常。

• 绿色（LINK/ACT）：以太网连接 / 数据活动。

• 黄色（FAULT）：通信错误或模块故障（可通过 GE Proficy Machine Edition 读取具体代码）。

• LED 指示灯：

二、应用场景

1. 汽车零部件装配线

• 作为 90-70 PLC 的通信节点，通过 Modbus TCP 连接施耐德 Modicon M340 PLC，实现焊接机器人与输送线的协同控制，数据同步周期≤100ms。

• 联动施耐德 Lexium 23 伺服驱动器调节机械臂动作，定位精度≤±0.05mm，通过 RS-485 采集驱动器状态（如电流、温度）。

2. 食品包装线

• 为 GE RX7i 控制器和基恩士 LV-H32 激光传感器供电，通过 Modbus RTU 协议联动施耐德 BMXDDO3202 输出模块控制热封机，包装速度提升至 60 包 / 分钟，误差≤0.5mm。

• 支持 - 10°C~50°C 宽温工作，适应冷库与常温区域的温差变化。

3. 中小型水处理系统

• 通过以太网口将水质传感器数据（pH 值、浊度）上传至 GE iFIX SCADA 系统，同时通过 Modbus RTU 控制施耐德 BMXDDI3202 输入模块采集阀门状态，实现远程水质调节，响应延迟≤200ms。

•

三、施耐德替代方案与技术对比

1. 施耐德 BMXCPE2000 标准通信模块

• 核心功能：

• 支持 Modbus TCP/IP 与 EtherNet/IP 协议，通过 RS-485 扩展口兼容 Modbus RTU，可替代 IC698CPE020-GN 的双协议通信需求。

• 内置 Web 服务器，支持通过浏览器监控模块状态（如 CPU 负载、通信错误计数），简化调试流程。

• 技术参数：

• 通信速率：10/100Mbps 以太网，RS-485 支持 19.2kbps~1Mbps。

• 工作温度：-25°C~70°C，防护等级 IP20，符合 SIL 2 安全认证。

• 适用场景：中小型控制系统改造，需兼容 GE 与施耐德设备的混合通信架构。

2. 施耐德 140NOE77101 冗余通信模块

• 核心功能：

• 双以太网口支持网络冗余（STP/RSTP），切换时间 < 20ms，适合汽车焊装线等高可靠性场景。

• 集成 Modbus TCP 服务器 / 客户端功能，可直接替代 IC698CPE020-GN 的 Modbus 通信，同时通过第三方驱动兼容 GE SRTP 协议。

• 技术参数：

• 通信速率：10/100Mbps，支持最多 64 个并发连接，数据传输延迟≤30ms。

• 工作温度：-20°C~70°C，防护等级 IP20，符合 UL 508 认证。

• 适用场景：对通信连续性要求高的关键系统（如医药生产线）。

3. 协议转换方案（施耐德 EGX300 网关）

• 核心功能：

• 多协议转换：将 GE SRTP 协议转换为 EtherNet/IP 或 Modbus TCP，接入施耐德 Modicon M580 控制器，保留原有 GE 设备投资。

• 边缘计算：内置实时操作系统，支持数据过滤（如温度信号滑动平均）和报警阈值设置，减少云端数据负载。

• 配置步骤：

1. 通过 RS-485 连接 GE RX7i 与 EGX300，映射 SRTP 数据至 Modbus 寄存器。

2. 施耐德控制器通过 EtherNet/IP 读取网关数据，实现跨品牌设备联动。

四、技术参数对比

五、选型建议与技术支持

1. 场景匹配分析

• 经济型改造：选择 BMXCPE2000，成本约为原装模块的 60%（约 3,500 元 / 模块），适合食品包装线等非关键场景。

• 高可靠性需求：采用 140NOE77101，其冗余设计可减少 99% 的计划外停机，适合汽车焊装线等关键场景。

• 混合系统集成：通过 EGX300 网关实现协议转换，逐步迁移至施耐德平台，改造成本降低 40%。

2. 替代实施注意事项

• 协议转换时需注意数据映射精度（如 GE 的 32 位浮点数与施耐德的格式兼容），建议通过 GE Proficy 与施耐德 EcoStruxure 联合调试。

• 冗余配置需确保网络线缆（如 Cat6 工业以太网电缆）符合 ISO/IEC 11801 标准，避免信号衰减导致切换延迟。

3. 购买与技术支持

• GE 产品：通过沈阳科安智能科技有限公司采购（电话：024-23945588），提供原厂手册（文档编号：GFK-2224）。

• 施耐德产品：建议通过沈阳欣鹭德成套控制设备有限公司采购（电话：024-25834488），提供 EcoStruxure 平台配置支持及固件更新服务。
