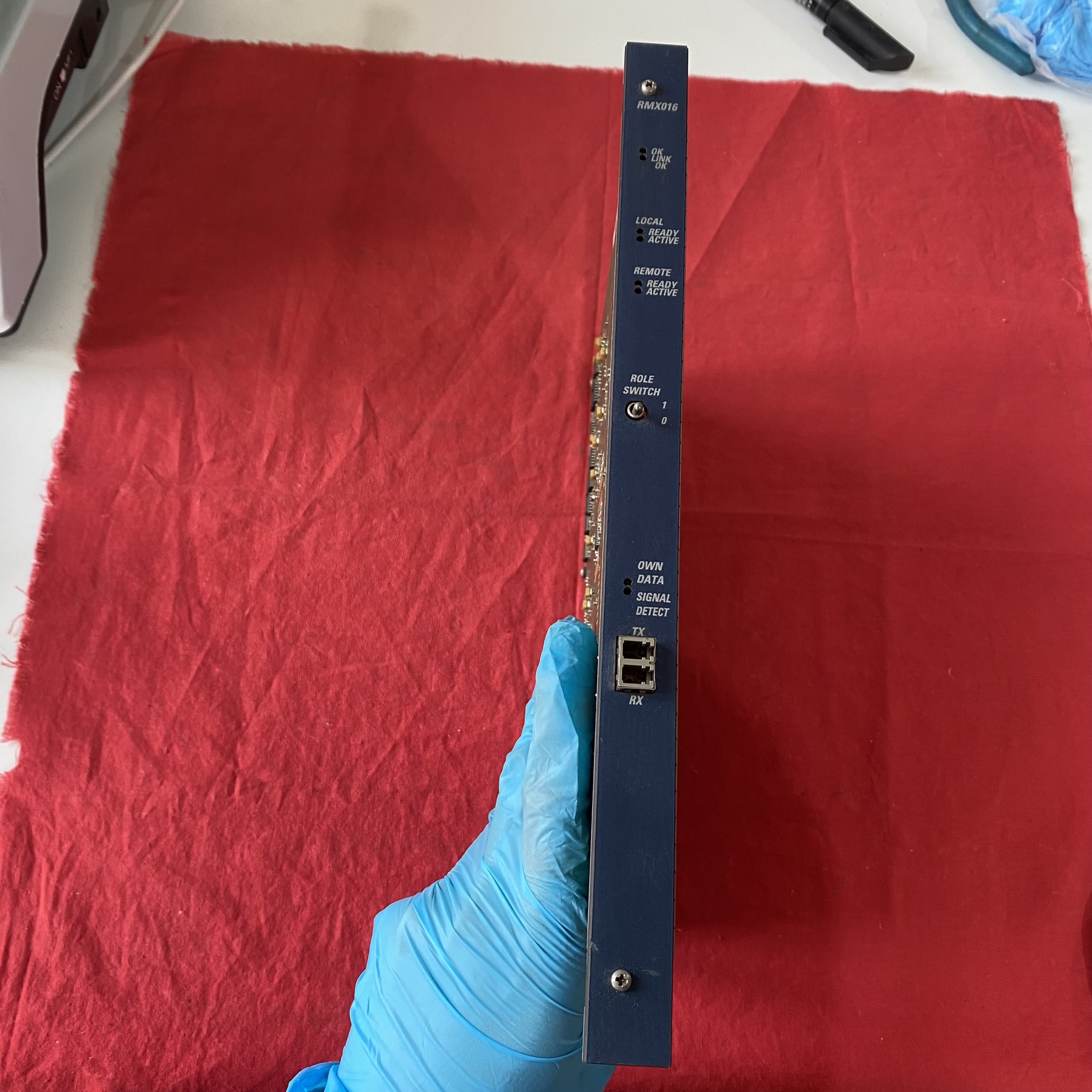

GE IC698RMX016-ED内存交换模块

发布时间: 2025-09-09 16:53

GE IC698RMX016-ED 是PACSystems RX7i 系列的冗余内存交换模块，专为工业自动化系统的高可靠性数据同步设计，支持实时数据共享与 CPU 冗余切换，是 GE RX7i PLC 实现分布式控制的核心组件

商品信息

一、产品定位与功能

1. 系统兼容性与核心作用

通信架构：

作为 RX7i PLC 的冗余通信枢纽，支持反射内存网络（Reflective Memory Network），通过光纤连接实现多节点数据同步（延迟≤50μs），可同时连接 GE RX7i、RX3i 控制器及第三方设备（如施耐德 PLC、变频器）。
双协议栈设计：原生支持 GE SRTP（SuiteLink 实时协议）和 Modbus TCP/IP，兼容工业以太网与串口设备混合组网。

核心功能：

内置网络错误检测与自愈机制，支持 Modbus TCP 心跳包监测（间隔≤100ms）。
LED 指示灯显示电源状态、光纤链路质量及内存同步状态。
双 CPU 冗余连接：通过光纤线缆（多模，最长 300 米）连接主备 CPU，实现数据镜像与故障无缝切换（切换时间≤10ms）。
反射内存机制：16MB SDRAM 内存自动同步网络节点数据，支持动态数据包大小（4-64 字节），传输速率最高 174MB/s。
冗余数据交换：
多接口扩展：1 个 10/100Mbps 以太网口（RJ45）+ 1 个 RS-485 串口（支持 Modbus RTU）+ 2 个 LC 光纤接口，可同时处理实时控制与非实时监控任务。
智能诊断：

2. 技术参数

硬件特性：

工作温度：-25°C~70°C（无冷凝），存储温度：-40°C~85°C。
防护等级：IP20（需机柜保护），抗振动能力 10-500Hz/1g（正弦波）。
供电：+5V DC（由 RX7i 背板供电），功耗≤1.8A，支持热插拔维护（MTTR≤5 分钟）。
物理规格：110mm×80mm×150mm，重量 0.5kg，兼容 35mm DIN 导轨安装。
环境适应性：

协议与认证：

协议支持：SRTP、Modbus TCP/IP、Modbus RTU、SNMP、FTP/HTTP（Web 服务器功能）。
认证：UL 508、CE、RoHS，符合工业电磁兼容（EMC）标准（EN 61000-6-2）。

二、应用场景

汽车焊装线

连接 GE RX7i 主备 CPU，通过反射内存网络同步焊接参数（如电流、时间），确保机器人动作一致性（重复定位精度≤±0.05mm）。
联动施耐德 Lexium 23 伺服驱动器调节机械臂速度，通过 Modbus TCP 采集驱动器状态（如温度、负载），实现预测性维护。

医药生产线

在无菌灌装系统中，通过光纤连接 GE RX7i 与施耐德 Modicon M580 PLC，实时同步灌装量与传送带速度，数据同步周期≤10ms。
支持 - 10°C~50°C 宽温工作，适应洁净室与常温区域的温差变化。

分布式光伏电站

作为边缘节点，通过以太网口将 GE RX7i 的逆变器数据（发电量、效率）上传至 SCADA 系统，同时通过 Modbus RTU 控制施耐德 BMXDDO3202 输出模块调节汇流箱开关，实现远程功率优化。

三、施耐德替代方案与技术对比

1. 施耐德冗余热备系统（BMENOC1000 + 140CRP93200）

核心功能：

双 Modicon M580 CPU 通过高速背板总线（HSBY）实现数据同步，冗余切换时间≤20ms。
140CRP93200 冗余电源模块提供双路供电，支持热插拔维护。

技术参数：

数据同步速率：100Mbps（背板总线），支持最多 32 个 I/O 模块。
工作温度：-25°C~70°C，防护等级 IP20，符合 SIL 2 安全认证。

适用场景：需全面迁移至施耐德平台的高可靠性系统，如半导体晶圆厂。

2. 协议转换方案（施耐德 EGX300 网关）

核心功能：

将 GE SRTP 协议转换为 EtherNet/IP 或 Modbus TCP，接入施耐德 Modicon M580 控制器，保留原有 GE 设备投资。
内置边缘计算功能，支持数据过滤（如电压波动阈值报警）和 Modbus 寄存器映射。

配置步骤：

通过 RS-485 连接 GE RX7i 与 EGX300，映射反射内存数据至 Modbus 寄存器。
施耐德控制器通过 EtherNet/IP 读取网关数据，实现跨品牌设备联动。

技术参数：

转换延迟≤30ms，支持 100 点数据映射，工作温度 - 10°C~60°C。

3. 经济型方案（施耐德 BMXNOE0100 + 第三方反射内存卡）

功能组合：

BMXNOE0100 以太网模块提供 Modbus TCP 通信，第三方反射内存卡（如 VMIC 5565）实现数据同步。
成本约为原装模块的 70%，适合预算有限的中小型系统。

技术参数：

反射内存速率：1.25Gbaud（需额外配置光纤线缆），支持最多 8 个节点。

四、技术参数对比

维度	GE IC698RMX016-ED	施耐德冗余热备系统	施耐德 EGX300 网关
数据同步机制	反射内存网络	高速背板总线	协议转换 + Modbus 映射
冗余切换时间	≤10ms	≤20ms	无
数据传输速率	2.12Gbaud（光纤）	100Mbps（背板）	10/100Mbps（以太网）
典型应用	跨品牌高实时系统	全施耐德高可靠性系统	混合架构改造
