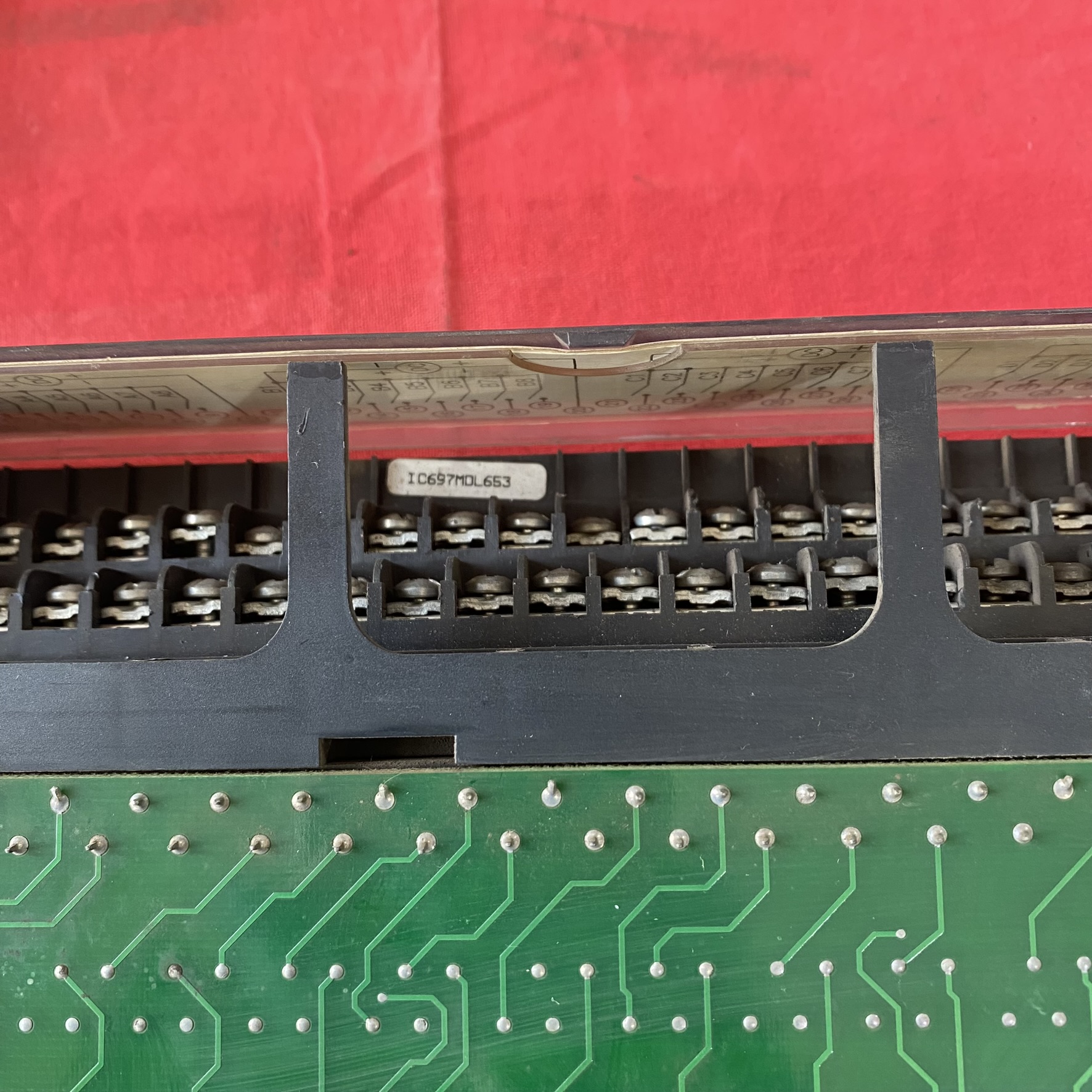

一、GE IC697MDL653 模块核心功能解析

1. 系统兼容性与核心作用

• 通信架构：

• 作为 90-70 PLC 的数字量输入扩展模块，支持与 GE PACSystems RX7i、SCADA 系统（如 iFIX）及第三方设备（如霍尼韦尔 PLC、变频器）的跨平台协同。

• 双协议栈设计：原生支持 GE SRTP（SuiteLink 实时协议）和 Modbus RTU，可通过 RS-485 串口与霍尼韦尔设备直接通信，实现跨品牌数据采集。

• 核心功能：

• 组间隔离（500V RMS）与背板隔离（1500V RMS），抗干扰能力强（共模抑制比≥60dB）。

• 每组内置过压保护（响应时间≤1ms），可通过 GE 编程软件读取通道级故障代码。

• 高密度输入：32 点离散输入，分为 4 组（每组 8 点），支持独立控制与分组管理。

• 宽电压兼容：输入电压范围 - 3~+30VDC，适配多种传感器（如接近开关、光电传感器），每组最大电流 10mA，支持 2 线制 / 3 线制传感器直接接入。

• 智能诊断：

2. 技术参数

• 硬件特性：

• 工作温度：-40°C~70°C（无冷凝），存储温度：-40°C~85°C。

• 防护等级：IP20（需机柜保护），抗振动能力 5-500Hz/1g（正弦波）。

• 供电：+5V DC（由 90-70 PLC 背板供电），功耗≤0.3A，支持热插拔维护（MTTR≤5 分钟）。

• 物理规格：110mm×80mm×150mm，重量 0.5kg，兼容 90-70 系列 PLC 的机架安装（需 IC697CHS790 机架支持）。

• 环境适应性：

• 协议与认证：

• 协议支持：SRTP、Modbus RTU（通过 RS-485）。

• 认证：UL 508、CE、RoHS，符合工业电磁兼容（EMC）标准（EN 61000-6-2）。

• 诊断能力：

• 绿色（PWR）：电源正常。

• 绿色（IN）：对应通道输入激活。

• 黄色（FAULT）：组级故障（如过压、短路）。

• LED 指示灯：

二、应用场景

1. 汽车焊装线

• 采集施耐德 Lexium 23 伺服驱动器的限位开关信号（24VDC），通过 Modbus RTU 协议与 GE 90-70 PLC 联动，实现机械臂定位精度≤±0.05mm。

• 支持 - 20°C~60°C 宽温工作，适应焊接车间的高温环境。

2. 食品包装线

• 连接基恩士 LV-H32 激光传感器（3 线制），通过 IC697MDL653 采集物料位置信号，触发霍尼韦尔 XPS 系列贴标机动作，包装速度提升至 60 包 / 分钟。

3. 水处理系统

• 采集施耐德 BMXDDI3202 输入模块的阀门状态（干接点），通过 Modbus RTU 协议上传至 GE iFIX SCADA 系统，实现远程水质调节，响应延迟≤200ms。

三、霍尼韦尔替代方案与技术对比

1. 霍尼韦尔 UIO 通用 I/O 模块（如 C70341-B2101-L1）

• 核心功能：

• 支持数字量输入 / 输出、模拟量输入 / 输出的灵活配置，单模块可同时处理多种信号类型（如 24VDC 输入、4-20mA 输出）。

• 集成边缘计算功能，可在模块本地实现数据滤波（如温度信号滑动平均）和报警阈值设置，减少云端数据负载。

• 技术参数：

• 输入电压范围：-3~+30VDC（数字量），支持 2 线制 / 3 线制传感器。

• 工作温度：-40°C~85°C，防护等级 IP65（可选），适合恶劣环境。

• 适用场景：需全面迁移至霍尼韦尔平台的系统，替代 IC697MDL653 实现多类型信号采集。

•

2. 霍尼韦尔 ControlEdge PLC + UIO 模块

• 核心功能：

• 通过 ControlEdge PLC 的冗余架构（如双 CPU 热备）和 UIO 模块的灵活配置，实现高可靠性数据采集与控制。

• 支持 OPC UA 协议，可直接接入霍尼韦尔 Experion SCADA 系统，简化跨品牌集成。

• 技术参数：

• 数据同步速率：100Mbps（背板总线），支持最多 128 个 I/O 模块。

• 支持 IEC 61131-3 编程语言（如梯形图、功能块图），兼容 GE 梯形图逻辑迁移。

• 适用场景：需高可靠性与多协议兼容的关键系统（如半导体晶圆厂、石油化工）。

3. 协议转换方案（霍尼韦尔 SMARTSwitch 工业交换机）

• 核心功能：

• 将 GE 90-70 PLC 的 SRTP 协议转换为 OPC UA 或 Modbus TCP，接入霍尼韦尔 ControlEdge PLC，保留原有 GE 设备投资。

• 支持 VLAN 划分与 QoS 优先级管理，优化实时数据传输。

• 配置步骤：

1. 通过 RS-485 连接 GE 90-70 与 SMARTSwitch，映射 SRTP 数据至 Modbus 寄存器。

2. 霍尼韦尔 PLC 通过 OPC UA 读取交换机数据，实现跨品牌设备联动。

四、技术参数对比

五、选型建议与技术支持

1. 场景匹配分析

• 单一数字量需求：选择霍尼韦尔 UIO 模块（如 C70341-B2101-L1），成本约为原装模块的 70%，适合食品包装线等非关键场景。

• 高可靠性需求：采用 ControlEdge PLC + UIO 模块，其冗余设计可减少 99% 的计划外停机，适合汽车焊装线等关键场景。

• 混合系统过渡：通过 SMARTSwitch 交换机实现协议转换，逐步迁移至霍尼韦尔平台，改造成本降低 40%。

2. 替代实施注意事项

• 协议转换时需注意数据格式兼容性（如 GE 的 32 位浮点数与霍尼韦尔的 16 位整数映射），建议通过 GE Proficy 与霍尼韦尔 Experion 联合调试。

• 霍尼韦尔 UIO 模块的接线需使用截面积≥0.75mm² 的双绞线，避免信号衰减导致误触发。

3. 购买与技术支持

• GE 产品：通过沈阳科安智能科技有限公司采购（电话：024-23945588），提供原厂手册（文档编号：GFK-1504）。

• 霍尼韦尔产品：建议通过霍尼韦尔授权经销商（如沈阳欣鹭德成套控制设备有限公司，电话：024-25834488）采购，提供 Experion 平台配置支持及固件更新服务。

总结
