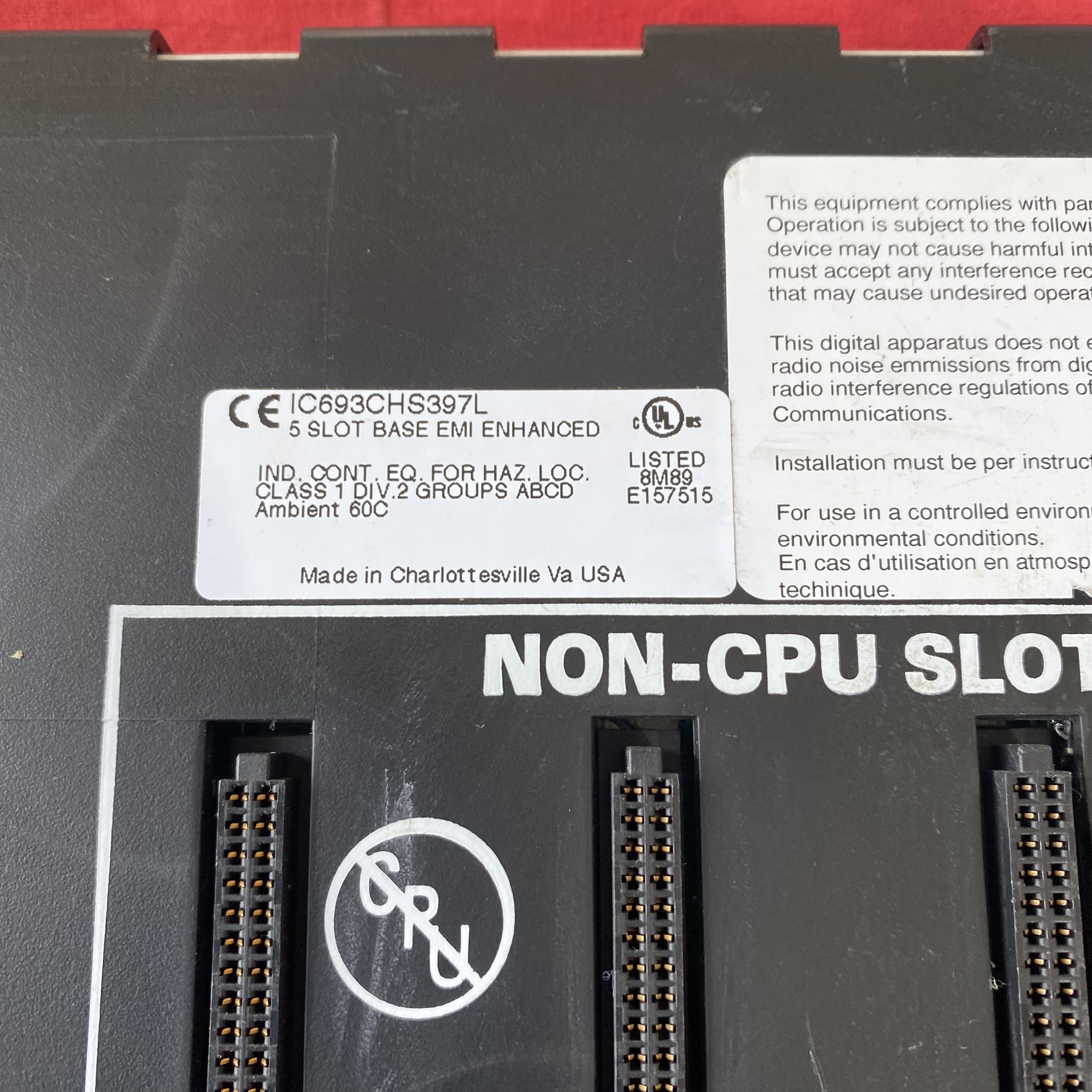

一、GE IC693CHS397L 核心功能解析

1. 系统架构与硬件特性

• 模块定位：
  作为 90-30 系列 PLC 的本地 / 远程机架核心组件，需配合 IC693CPU351 等处理器模块使用，支持 4 个 I/O 模块（如 IC693MDL653 数字输入模块）和 1 个电源模块（如 IC693PWR321）的混合安装。

• 扩展能力：通过背板扩展端口（25 针 D 型接口）连接最多 4 个远程机架，扩展距离≤15 米（同轴电缆）。

• 供电设计：+5V DC 背板供电（功耗 270mA），支持热插拔维护（MTTR≤5 分钟）。

• 兼容性：

• 支持 GE 90-30 全系列 I/O 模块（如模拟量、温度、高速计数模块），最大可配置 2048 点离散 I/O 或 32,640 字模拟量 I/O。

• 协议支持：通过 CPU 模块（如 IC693CPU351）实现 SRTP 实时协议和 Modbus RTU 通信。

• 环境适应性：

• 工作温度：0°C~60°C，存储温度：-40°C~85°C，防护等级 IP20（需机柜保护）。

• 抗振动能力：5-500Hz/1g（正弦波），适合工业现场长期运行。

二、霍尼韦尔替代方案与技术对比

1. 霍尼韦尔 C300 控制器 + UIO 通用 I/O 方案

• 核心逻辑：
  用霍尼韦尔 C300 控制器（支持 Experion PKS 平台）替代 GE 90-30 CPU，通过 UIO 通用 I/O 模块（如 C70341-B2101-L1）实现多类型信号采集与控制，兼容 GE I/O 模块的渐进式替换。

• 技术参数：

• 原生支持 Modbus TCP/IP、EtherNet/IP，可通过 EGX300 网关转换 GE SRTP 协议。

• 支持 IEC 61850 标准，无缝对接 GE 设备（如通过 OPC UA 读取 GE 数据）。

• 单 C300 控制器支持最多 64 个 UIO 模块，通过 FTE（容错以太网）扩展远程 I/O 机架，光纤传输距离≤20 公里。

• 支持混合信号处理：每个 UIO 模块可配置 32 通道（AI/AO/DI/DO 任意组合），适配 GE 原有传感器 / 执行器。

• 扩展能力：

• 协议兼容性：

• 适用场景：需全面升级至霍尼韦尔平台的中小型系统（如食品包装线、物流分拣）。

2. 协议转换 + 混合扩展方案

• 核心逻辑：
  保留原有 GE 90-30 CPU，通过霍尼韦尔 SMARTSwitch 工业交换机将 Genius Bus 协议转换为 Modbus TCP，连接霍尼韦尔 C300 控制器或 UIO 模块，实现跨品牌设备联动。

• 配置步骤：

• 使用霍尼韦尔 Control Builder 软件配置 Modbus 映射关系，确保数据格式与 GE 一致（如 GE 的 32 位浮点数需拆分为 2 个 16 位寄存器）。

• GE 90-30 CPU 通过 RS-485 连接 SMARTSwitch，映射 Genius Bus 数据至 Modbus 寄存器（如地址 40001-40032 对应 GE I/O 信号）。

• 霍尼韦尔 C300 通过 EtherNet/IP 读取交换机数据，实现跨品牌设备控制。

1. 硬件连接：

2. 软件调试：

• 技术参数：

• 协议转换延迟≤30ms，支持 100 点数据映射，工作温度 - 10°C~60°C。

• 适用场景：预算有限、需保留 GE 核心设备的混合系统（如分布式光伏电站、水处理厂）。

3. 经济型远程 I/O 方案

• 核心逻辑：
  用霍尼韦尔 BMXDDO3202K 数字输出模块（32 点 / 24V DC）替代 GE IC697MDL750，通过 Modbus RTU 协议直接接入 GE 90-30 CPU，保留原有编程逻辑。

• 技术参数：

• 输出电流：0.1A / 点（可通过外部继电器扩展至 2A），组间隔离 500V RMS，兼容 GE RS-485 接口。

• 成本约为 GE 模块的 60%（约 2,800 元 / 模块），支持热插拔维护（MTTR≤3 分钟）。

• 适用场景：低功耗设备控制（如指示灯、小型继电器）及非关键系统改造。

•

三、技术参数对比

四、选型建议与实施注意事项

1. 场景匹配分析

• 高可靠性需求：优先选择C300+UIO 方案，其 FTE 冗余网络和 SIL 2 安全认证适合汽车焊装线、医药生产线等关键场景。

• 经济型改造：采用BMXDDO3202K 模块，成本降低 40%，适合物流分拣、包装机械等非关键场景。

• 混合系统过渡：通过协议转换方案逐步迁移，改造成本降低 30%，适合分布式光伏电站、水处理厂。

2. 替代实施注意事项

• 信号兼容性：

• GE 90-30 的 24V DC 输入模块（如 IC697MDL653）可直接接入霍尼韦尔 UIO 模块，但需在 Control Builder 软件中配置输入类型（如 3 线制传感器需启用上拉电阻）。

• 霍尼韦尔 BMXDDO3202K 的 0.1A / 点输出需通过外部继电器扩展至 2A，确保与 GE 原有执行器兼容。

• 协议转换细节：

• 若 GE 数据为浮点数（如温度值），需在霍尼韦尔端将两个连续的 Modbus 寄存器合并为 32 位浮点数，避免数据丢失。

• 建议通过霍尼韦尔 EGX300 网关的 Web 界面实时监控数据映射状态，确保通信稳定性

3. 采购与技术支持

• GE 产品：通过 GE 授权经销商（如沈阳科安智能科技，电话：024-23945588）采购，提供原厂手册（文档编号：GFK-1504）。

• 霍尼韦尔产品：通过霍尼韦尔核心系统集成商（如沈阳欣鹭德成套控制，电话：024-25834488）采购，提供 EcoStruxure 配置工具及现场调试服务。
