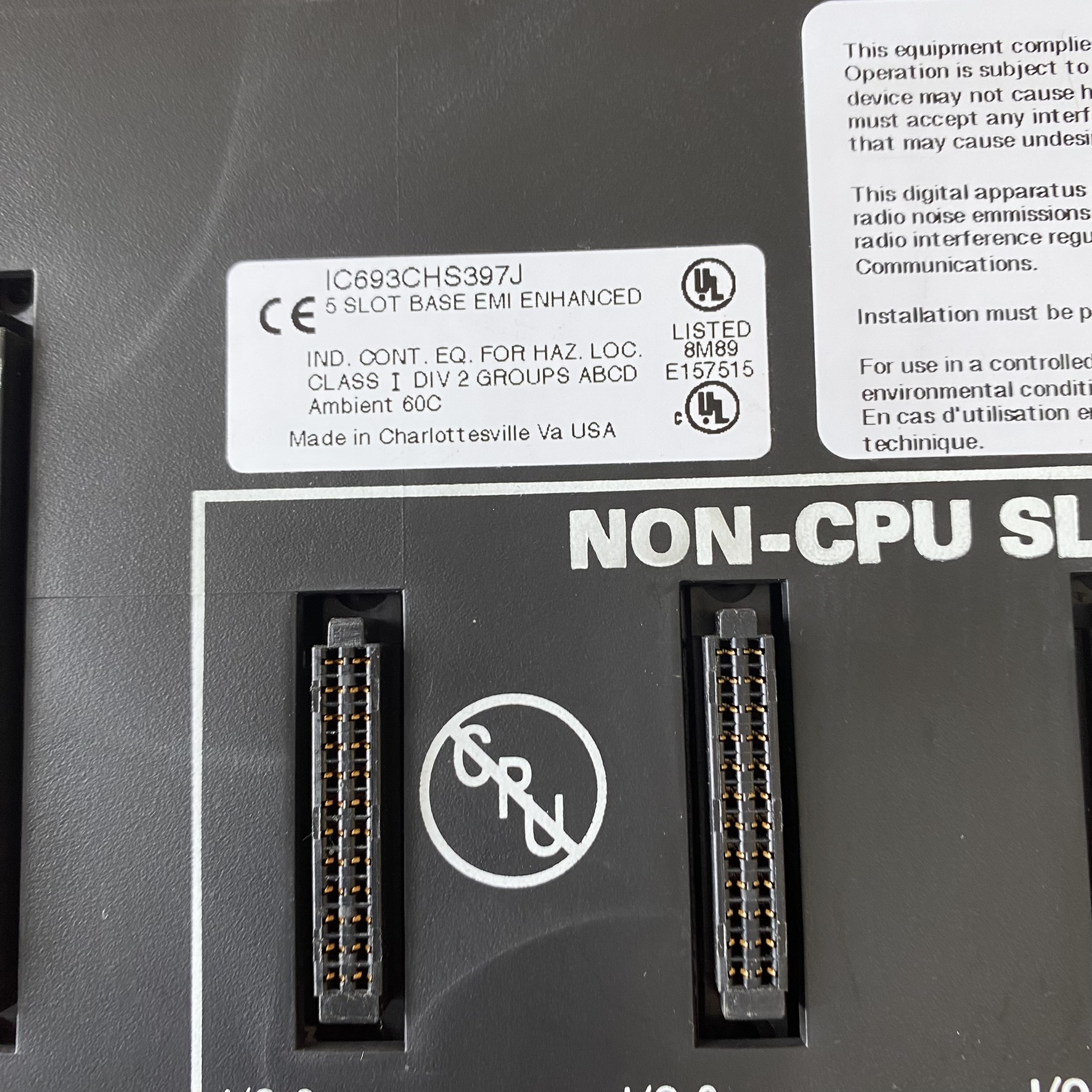

一、硬件架构与功能

1. 模块化设计

• 左侧未编号插槽：专用电源模块安装位，需搭配 GE Fanuc 系列电源模块（如 IC693PWR331D）供电。

• 插槽 1（CPU/1 插槽）：支持 CPU 模块或特殊功能模块（如 FIP 远程 I/O 扫描器 IC693BEM330），且仅能安装一个 CPU 模块。

• 插槽 2-5：用于标准 I/O 模块或扩展模块（如模拟量输入输出模块 IC693ACC318），插槽尺寸与类型固定，防止误插损坏。

• 作为系列 90-30 PLC 的核心组件，该底板提供 5 个插槽，其中：

• 扩展能力：右侧配备 25 针 D 型母连接器，可通过扩展电缆连接远程或扩展底板，总电缆长度限制为 50 英尺（约 15 米），支持多机架系统扩展。

2. 技术参数

• 兼容系列 90-30 的 CPU 331、340、341、350 及以上型号，如 IC693CPU363（支持 RTU 主站功能）。

• 支持标准 I/O 模块（如数字量输入输出模块 IC693MDL654）和特殊功能模块（如高速计数器模块）。

• 电源功耗：内部功耗为 270 mA @ 5 VDC，需外部电源模块提供稳定供电。

• 物理规格：尺寸为 10.43 x 5.12 x 5.59 英寸（W x H x D），支持面板安装，适合工业控制柜集成。

• 兼容性：

二、应用场景与系统集成

1. 典型工业应用

• 制造业：用于生产线设备控制，如机械臂协调、传送带同步等。

• 过程控制：在化工、食品饮料行业中实现温度、压力等模拟量的实时监控与调节。

• 能源管理：电力系统中的分布式控制，如变电站设备状态监测。

2. 系统配置示例

• 基础配置：1 个 CPU 模块（如 IC693CPU350）+ 4 个 I/O 模块（如 IC693MDL752 数字量输出模块），实现本地设备控制。

• 扩展配置：通过扩展底板（如 IC693CHS398）连接远程 I/O 模块，支持跨区域分布式控制。

• 冗余方案：结合 GE Fanuc 的热备技术（如 Max-ON 双机热备系统），可提高关键流程的可靠性。

•

三、供应商与采购建议

1. 供货状态

• NewgenPLC 提供 100% 全新产品，附带 12 个月质保。

• Qualitrol 等供应商提供经过测试的翻新模块，并附带技术文档。

• 该型号已 停产，但市场上仍有 全新库存 和 翻新件 流通。例如：

2. 替代方案

• 直接替代：若需升级，可考虑 系列 90-30 的后续型号（如 IC693CHS399），但需确认插槽兼容性。

• 系统升级：若追求更高性能，可迁移至 GE Fanuc PACSystems RX3i 系列（如 IC695CHS012 底板），支持以太网通信和更高速的处理能力。

四、技术文档与支持

1. 资料获取

• 官方手册：通过 GE Fanuc 或 Emerson Automation 官网申请技术文档，或联系授权经销商获取 datasheet（如 Qualitrol 提供 92 KB 规格书）。

• 用户案例：参考系列 90-30 在 污水处理厂、水泥厂 等场景的应用案例，其架构设计与 IC693CHS397J 高度相似。

2. 维护与故障排查

• 电源故障：检查 IC693PWR331D 电源模块的输入电压（100-240 VAC）及输出稳定性。

• 通信中断：确认扩展电缆连接是否松动，或尝试更换备用电缆。

• 状态指示：底板无独立 LED 指示灯，需通过配套 CPU 模块的状态灯（如运行、错误、停止）判断系统健康度。

• 常见问题：

五、注意事项

• 停产风险：由于该型号已停产，长期维护需依赖库存备件或替代方案，建议提前规划升级路径。

• 兼容性验证：在扩展或替换模块时，务必核对型号兼容性（如 CPU 与底板的固件版本匹配），避免硬件冲突。

• 授权渠道：采购时优先选择 GE/Emerson 授权经销商（如厦门航拓电气），以确保产品质量及技术支持。
