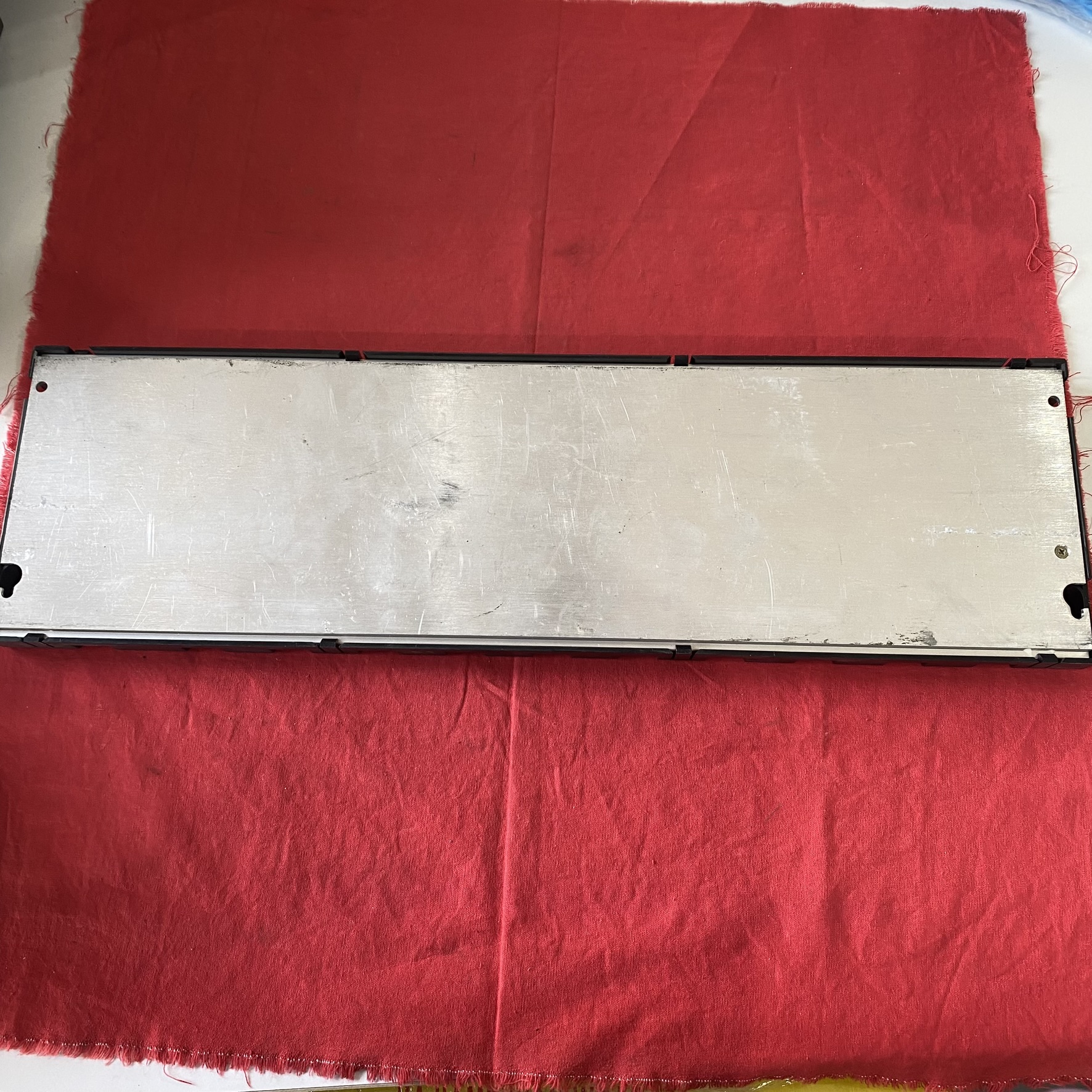

GE IC693CHS392K槽模块化底板

发布时间: 2025-09-10 09:25

GE IC693CHS392K 是通用电气（GE）Fanuc 90-30 系列 PLC 的 12 插槽模块化底板，属于该系列中适配中大型工业自动化控制系统的核心组件，其设计定位介于 10 槽（391 系列）与 16 槽（393 系列）之间，为需要中等规模模块集成的场景提供平衡的解决方案。

商品信息

一、硬件架构与核心特性

插槽配置与功能布局

左侧专用电源插槽：需搭配 90-30 系列电源模块（如 IC693PWR331D、IC693PWR321）供电，支持 100-240VAC 输入，输出稳定 5VDC 以满足多模块功耗需求（尤其适配 12 槽高密度配置）。
插槽 1（CPU 专用）：兼容 90-30 系列中高端 CPU（如 IC693CPU363、IC693CPU374），仅支持单 CPU 安装，适配需处理中等规模 I/O 数据的复杂控制逻辑。
插槽 2-12：支持数字量模块（如 IC693MDL654）、模拟量模块（如 IC693ACC318）、通信模块（如 IC693BEM331 以太网模块）等，单底板可集成最多 11 个 I/O 模块，减少对扩展机架的依赖。
12 个标准插槽：
扩展能力：右侧配备 25 针 D 型母连接器，通过扩展电缆（如 IC693CBL300）连接远程扩展底板（如 IC693CHS398），总扩展距离限制为 50 英尺（约 15 米），支持分布式系统架构（如跨生产线区域的协同控制）。

关键技术参数

工作温度：0°C 至 60°C（符合工业级 T4A 温度标准），可在高温车间（如冶金、玻璃制造）稳定运行。
抗干扰性：内置 EMI 滤波设计，耐受工业环境中的电磁干扰（如电机、变频器产生的干扰）。
电源功耗：内部功耗约 480 mA @ 5VDC（介于 10 槽的 420mA 与 16 槽的 550mA 之间），需电源模块提供至少 3A 输出以保障稳定运行。
环境适应性：
物理规格：尺寸约 20.4 英寸（长）x 5.12 英寸（高）x 5.59 英寸（深）（518 x 130 x 142 mm），支持面板安装，需预留 2 英寸以上散热空间。

二、与同系列底板的定位差异

特性	IC693CHS392K（12 槽）	IC693CHS391N（10 槽）	IC693CHS393E（16 槽）
插槽数量	12 个（中大型系统）	10 个（中型系统）	16 个（大型系统）
典型功耗	480 mA @ 5VDC	420 mA @ 5VDC	550 mA @ 5VDC
模块集成能力	11 个 I/O 模块	9 个 I/O 模块	15 个 I/O 模块
扩展需求	低（单底板可覆盖多数场景）	中等（复杂场景需 1 个扩展架）	极低（单底板满足大规模需求）
适用场景	中型生产线、多设备集群控制	标准生产线、多工位协同	大型生产线、复杂过程控制

三、适用场景与系统价值

典型应用：

汽车零部件生产线（如发动机装配线），需集成 10-12 个模块（含数字量输入输出、模拟量监测、机器人通信模块）。
食品饮料灌装线，需同时控制灌装阀、传送带、杀菌设备等多类设备，适配高密度 I/O 配置。
中型水处理系统，需集成 pH 值、流量、液位等多参数采集模块及泵阀控制模块，减少扩展机架带来的布线复杂度。

核心优势：相比 10 槽底板，可多集成 2 个模块，降低扩展需求；相比 16 槽底板，更节省控制柜空间，适合中等规模场景的成本与性能平衡。

四、供货状态与替代方案

供货现状：
作为 90-30 系列的一员，IC693CHS392K 已停产，市场流通以全新库存或专业翻新件为主。部分供应商（如 NewgenPLC、Industrial Automation Exchange）提供 6-12 个月质保，需注意库存稳定性。
替代建议：

同系列替代：若需 12 槽配置，可寻找同规格库存型号（如 IC693CHS392 其他后缀版本），功能完全兼容；若对插槽数量要求灵活，10 槽（391 系列）或 16 槽（393 系列）可作为备选（需调整模块布局）。
系统升级：长期使用建议迁移至 GE PACSystems RX3i 系列（如 IC695CHS013 12 槽底板），该系列支持更高运算速度（CPU 处理能力提升 3-5 倍）、以太网通信（Modbus TCP/IP、EtherNet/IP）及更大规模 I/O 扩展，适配工业物联网（IIoT）与智能制造需求。

五、维护与注意事项

安装与操作规范：

模块插入需确保完全锁紧（避免振动导致接触不良），建议使用金属导轨固定底板，增强抗冲击性。
电源模块需匹配功耗需求（推荐 IC693PWR331D，输出 5VDC/3A），避免过载导致系统宕机。

故障排查：

“I/O 总线错误”：检查模块是否插紧或更换故障模块。
“电源电压异常”：检测电源模块输出是否稳定在 5VDC ±5% 范围内。
底板无独立指示灯，需通过 CPU 模块状态灯（RUN/ERR/STOP）及编程软件（如 Proficy Machine Edition）诊断故障。常见问题包括：

备件管理：
因已停产，建议为关键系统储备 1-2 块备用底板，或结合生产计划逐步升级至 RX3i 系列，降低长期维护风险。

总结

IC693CHS392K 是 GE 90-30 系列中平衡了集成能力与空间需求的 12 槽底板，适合中大型工业控制系统的模块集中部署。由于已停产，实际应用中需关注备件库存，并根据系统生命周期规划升级路径。如需详细技术文档，可联系 GE 授权经销商或访问 Emerson Automation 官网获取规格书
