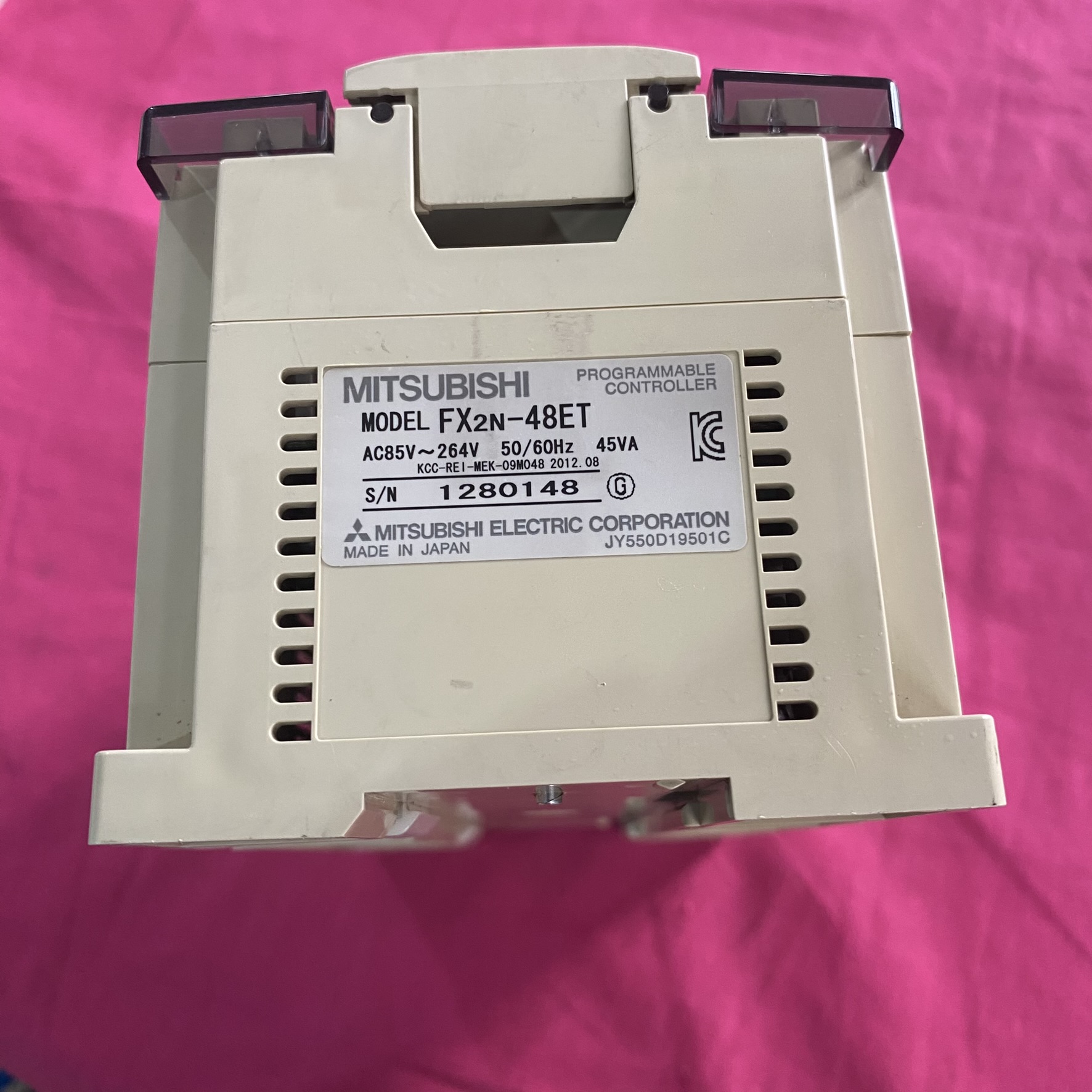

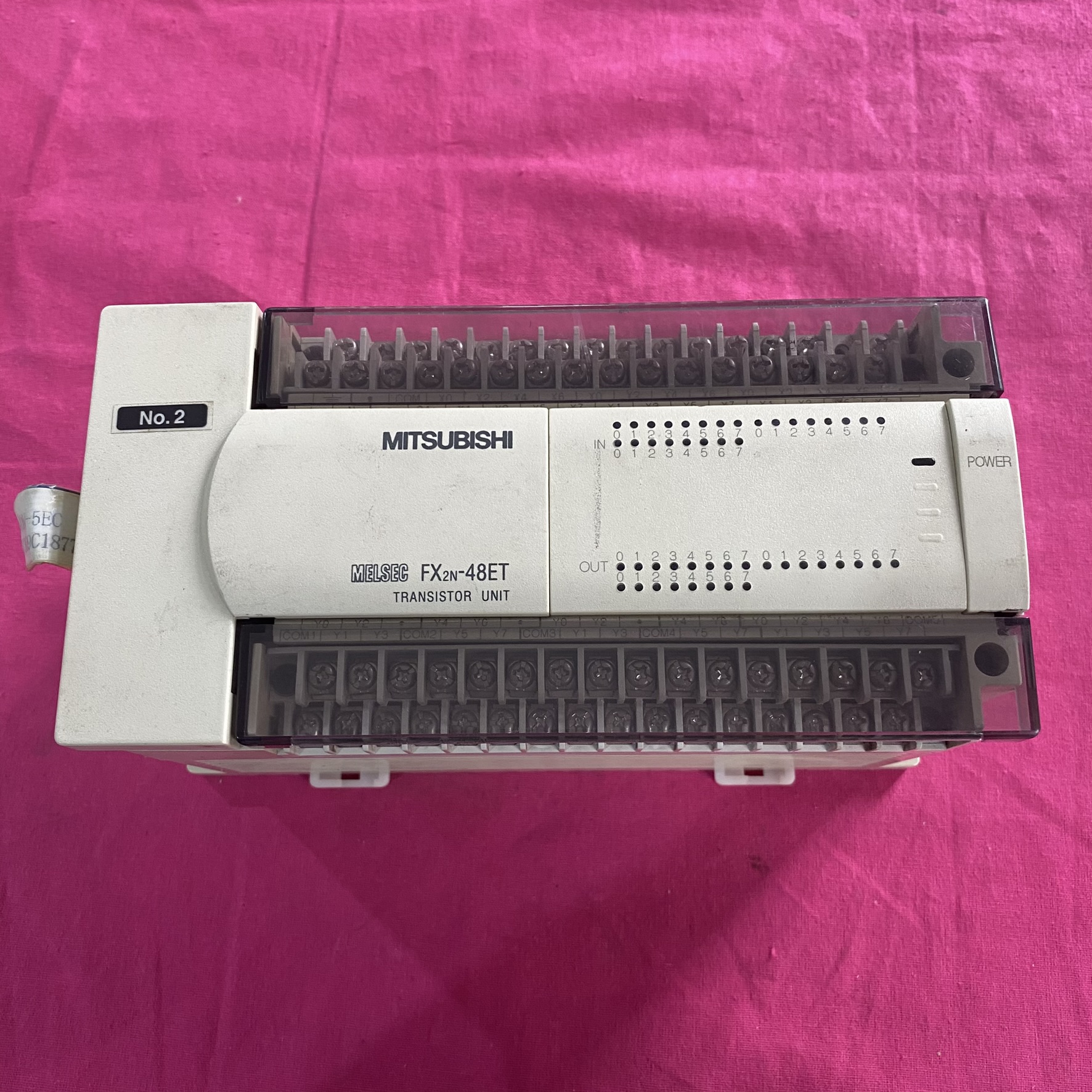

三菱 FX2N-48ET 扩展单元

一、型号解析与基本配置

• 型号含义：

• FX2N：三菱小型 PLC 的高性能系列。

• 48：总 I/O 点数为 48 点（24 输入 + 24 输出）。

• E：表示扩展单元（需与主单元配合使用）。

• T：晶体管输出类型（响应速度快，适用于直流负载）。

• 具体配置：

• FX2N-48ET-DSS：DC24V 供电。

• FX2N-48ET-ESS/UL：AC100-240V 供电，兼容宽电压范围。

• 输入：24 点直流输入（24VDC，漏型 / 源型兼容）。

• 输出：24 点晶体管输出（漏型，支持 5-30VDC 负载，每点最大电流 500mA）。

• 电源：分为两种版本：

• 尺寸：182mm×90mm×87mm，重量约 0.85kg，支持 DIN 导轨安装。

二、核心功能与应用场景

1. 高频开关控制：

• 晶体管输出响应速度快（微秒级），适合需要高速通断的场景，如伺服电机控制、步进电机驱动等。

2. 灵活扩展：

• 需搭配 FX2N 系列主单元（如 FX2N-32MR）使用，扩展主单元的 I/O 能力，适用于中小型自动化项目。

• 可与其他扩展模块（如模拟量模块、通信模块）组合，构建复杂控制系统。

•

3. 工业环境适应性：

• 抗振动、耐温（-10℃~55℃）、抗电磁干扰，适用于制造业、食品饮料、汽车生产线等恶劣环境。

4. 通信扩展：

• 自身无内置通信接口，需通过主单元或扩展板（如 FX2N-485-BD）实现 RS-485、RS-232 等通信协议，支持与上位机、HMI 或其他 PLC 联网。

5. 确认需求：

• 若需高频输出或直流负载，优先选择晶体管输出型（T 后缀）；若需混合负载（交 / 直流），可考虑继电器输出型（如 FX2N-48ER）。

• 电源类型需与主单元匹配，避免混用 AC/DC 版本。

6. 系统设计：

• 扩展单元需通过扁平电缆连接主单元，最多可连接 8 台扩展模块（总 I/O 点数≤256 点）。

• 通信功能需额外配置模块，例如 FX3U-485-ADP-MB 用于 RS-485 通信，或 FX3U-ENET-ADP 用于以太网连接。

7. 备件与维护：

• 若仍需使用 FX2N-48ET，建议从授权经销商处采购库存备件，并评估长期维护成本。

• 升级至 FX3U 系列时，可复用原有 I/O 接线，但需注意电源和通信接口的兼容性。
