一、硬件定位与功能特性

1. 系统归属与角色

• 作为 UCN 网络节点，负责连接 LCN 与 UCN 总线，实现数据交互与协议转换。

• 集成 8MW 处理器（具体主频未明确），支持实时控制逻辑运算与多任务调度，适配高密度 I/O 模块的并行处理需求。

• 提供 25 针 D 型连接器，用于连接扩展模块或冗余通信电缆，支持多机架扩展（总距离 ≤ 15 米）。

• TDC3000 系统：作为霍尼韦尔早期 DCS 产品，TDC3000 广泛应用于化工、石油、电力等行业，其架构基于 LCN（局域控制网络） 和 UCN（万能控制网络） 双总线设计，支持多节点冗余通信。

• K2LCN-8 处理器卡：

2. 技术参数与兼容性

• 适配 TDC3000 系列 PM（过程管理器）、APM（先进过程管理器） 等模块，支持混合扩展。

• 通信协议：遵循 IEEE 802.4 令牌总线协议，传输速率 5Mbps，支持冗余双电缆通信。

• 电源功耗：需配套 51400760-100 电源模块（100-240VAC 输入），内部功耗约 420 mA @ 5VDC。

• 物理规格：尺寸约 17.44 x 5.12 x 5.59 英寸（443 x 130 x 142 mm），支持 DIN 导轨安装。

• 兼容性：

二、应用场景与系统价值

1. 典型工业应用

• 过程控制：在炼油厂常减压装置、化工反应釜集群中，实现温度、压力、流量等参数的实时闭环控制，支持多回路 PID 调节与顺序控制。

• 分布式架构：通过 UCN 网络连接远程 I/O 模块（如 51304362-150 模拟量输入卡），实现跨车间设备的协同控制，总扩展节点数可达 32 个。

• 冗余方案：结合 NIM（网络接口模块） 实现 LCN 与 UCN 网络的双冗余切换，保障关键流程的可靠性。

2. 系统配置示例

• 基础配置：1 个 K2LCN-8 处理器卡 + 4 个 51304485-150 数字量输入卡 + 2 个 51304754-150 模拟量输出卡，实现本地设备的集中监控。

• 扩展配置：通过 51305072-100 LCN 卡 连接冗余 LCN 网络，支持跨区域数据交互与热备切换。

•

三、供货状态与替代方案

1. 停产现状

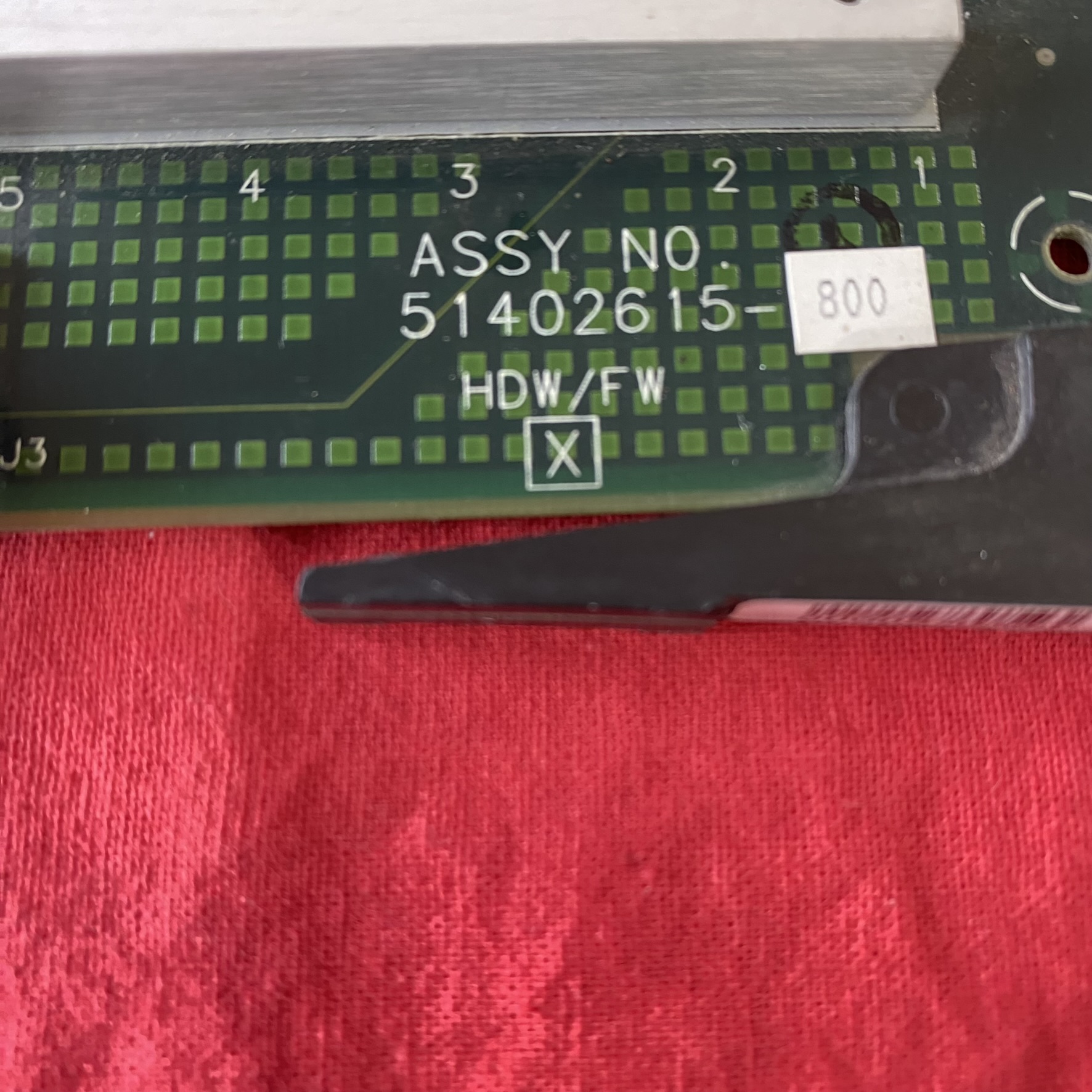

• 生命周期：TDC3000 系统已全面停产，51402615-800 市场流通以 翻新件 和 库存备件 为主，部分供应商（如 NewgenPLC、厦门盈亦自动化）提供 6-12 个月质保。

• 风险提示：长期维护需依赖备件库存，建议提前规划升级路径。

2. 升级建议

• Experion PKS 系统：迁移至霍尼韦尔新一代 DCS（如 SM 安全管理器），支持以太网通信（Modbus TCP/IP）、更高运算速度（CPU 主频提升 3-5 倍）及工业物联网（IIoT）集成。

• 兼容性改造：通过 ECC200 边缘控制器 实现 TDC3000 与现代系统的协议转换，保留现有 I/O 模块的同时接入云端监控。

• 直接替代：若需同系列替换，可寻找 K2LCN-4 处理器卡（51401551-400），功能与 800 型号一致，但处理能力略低。

• 系统迁移：

四、维护与注意事项

1. 故障排查与状态监测

• UCN 总线中断：检查电缆连接或更换冗余线路。

• 处理器过载：优化控制逻辑或升级至更高性能模块。

• 无独立指示灯：需通过 US 万能操作站 或 Proficy Machine Edition 软件诊断故障，常见报错代码包括：

• 电源稳定性：建议使用原厂电源模块，避免非兼容电源导致电压波动（5VDC ±5% 范围内）。

2. 备件管理与合规性

• 备件采购：优先选择霍尼韦尔授权经销商（如 Qualitrol），确保翻新件通过严格测试并附带技术文档。

• 合规性验证：升级至 Experion PKS 时，需重新评估系统是否符合 SIL 2/3 安全标准，并更新工程组态以适配新协议。

五、技术文档与支持资源

1. 资料获取

• 官方手册：通过霍尼韦尔官网或授权经销商申请 TDC3000 系统技术手册（如 92 KB 规格书），涵盖模块接线图与参数配置指南。

• 用户案例：参考 大庆石化常减压装置 等历史项目案例，借鉴 TDC3000 系统的迁移经验。

2. 技术支持

• 原厂服务：联系霍尼韦尔工业自动化服务团队，获取定制化升级方案与固件更新支持。

• 第三方服务：部分供应商（如 南京崇基机电）提供 TDC3000 系统的现场维护与模块修复服务。

总结
