一、硬件特性与功能定位

1. 模块类型与核心功能

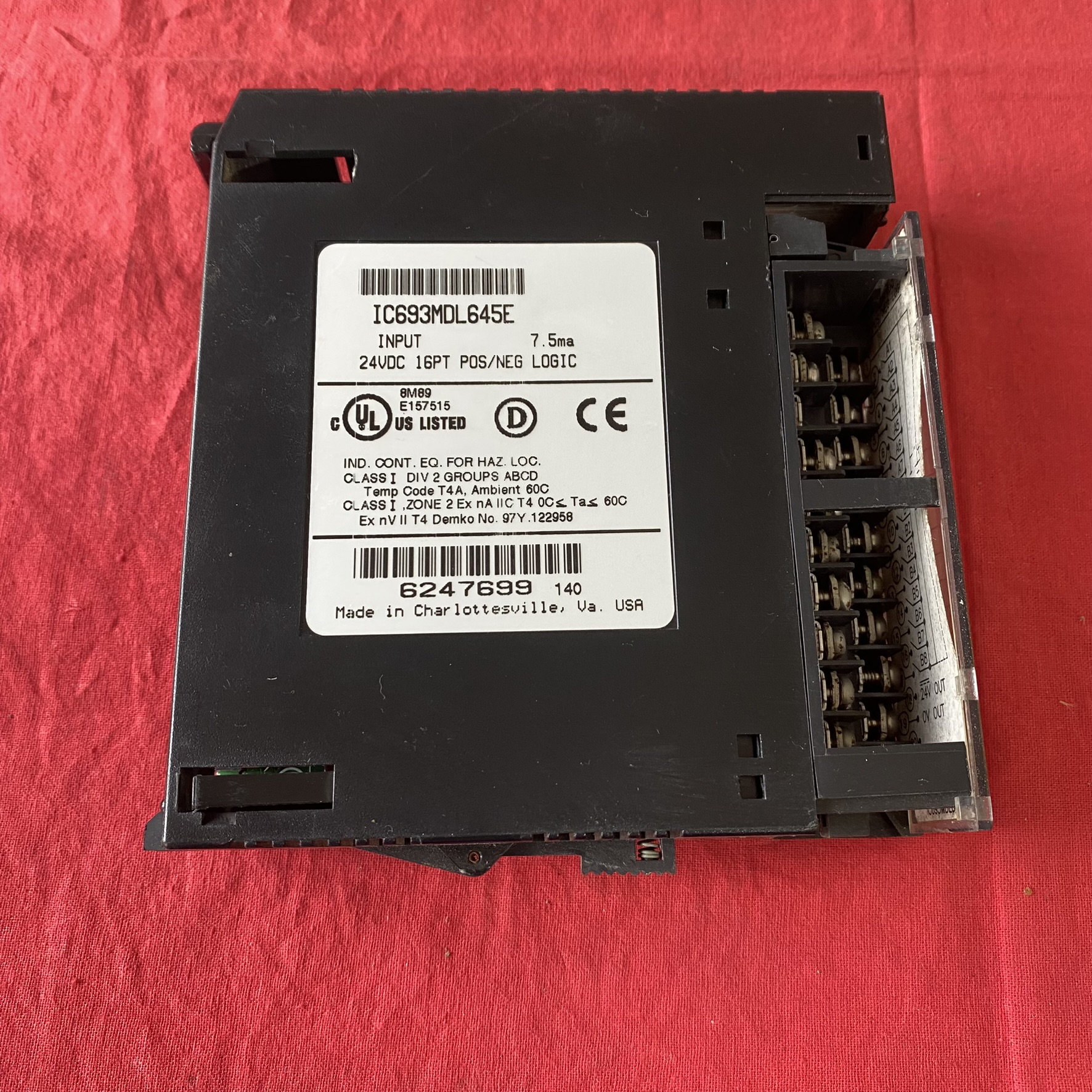

• 属于 数字量输入模块，核心功能是将外部物理开关信号（如 “通 / 断”“有 / 无”）转换为 PLC 可识别的数字信号（0/1），为控制逻辑提供输入状态依据。

• 采用 32 点高密度设计（通常 8 点一组，共 4 组），相比 16 点模块（如 IC693MDL240）能减少底板插槽占用，适合信号集中采集的场景（如生产线多传感器布局）。

2. 接口与安装设计

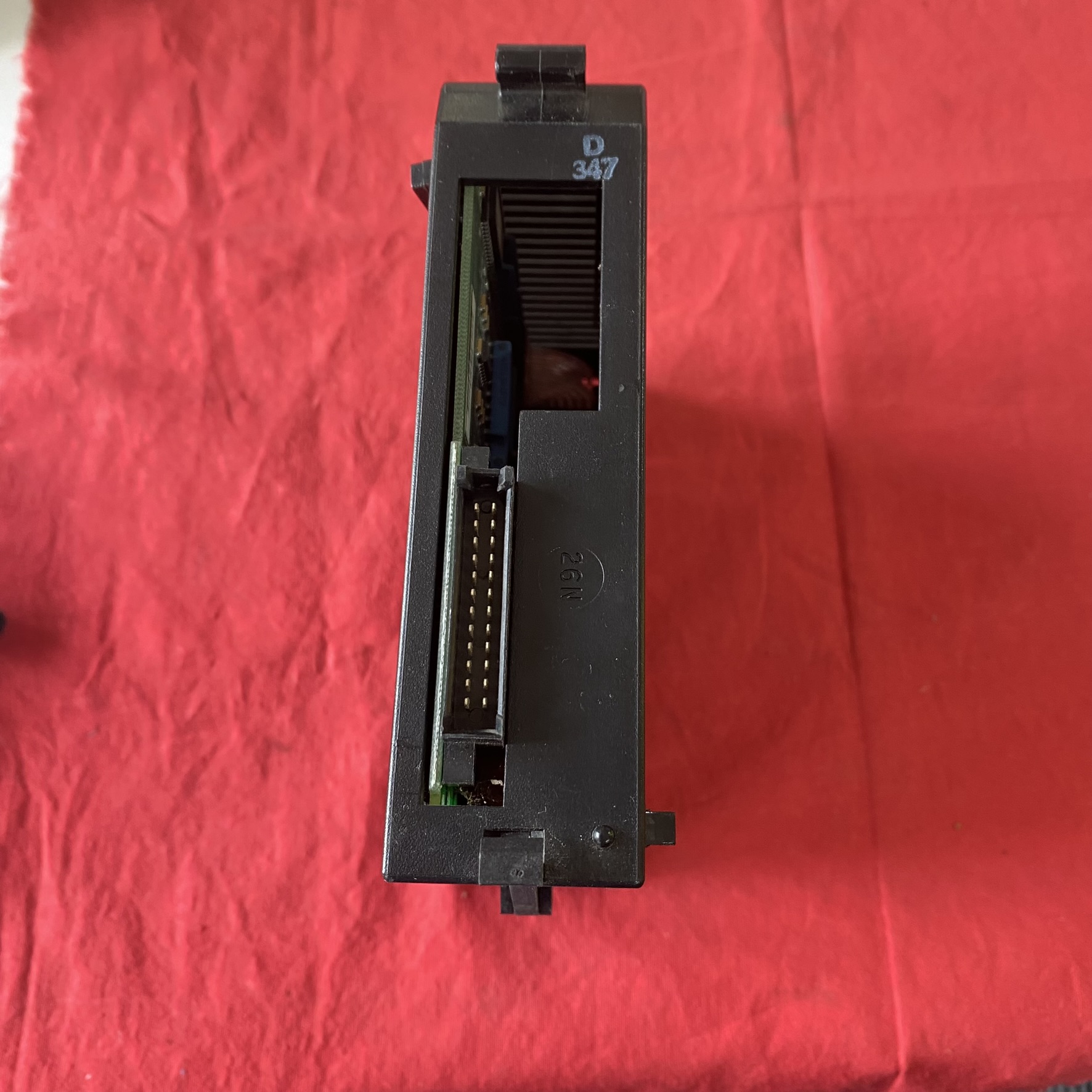

• 配备 32 针标准 DIN 连接器，兼容配套电缆（如 IC693CBL327），支持快速接线与维护更换。

• 可安装于 90-30 系列任意底板的 I/O 插槽（插槽 2 及以后），兼容 5 槽（IC693CHS397）、10 槽（IC693CHS391）、16 槽（IC693CHS393）等所有底板型号，无需专用槽位。

二、关键技术参数

• 输入规格：

• 点数：32 点（4 组，每组 8 点独立接线）。

• 输入类型：直流输入，适配 24VDC 工业标准信号（兼容源型 PNP 或漏型 NPN 传感器，需根据接线方式匹配公共端极性）。

• 输入电流：每点 ON 状态电流约 7mA，OFF 状态电流 ≤ 1mA，适合无源触点（如按钮）或有源传感器（如光电开关）。

• 电气特性：

• 响应时间：ON/OFF 响应时间 ≤ 10ms（与 MDL645D 一致），满足常规工业控制的实时性需求（如物料检测、设备到位信号采集）。

• 隔离方式：组间电气隔离（500VAC 隔离），模块与背板总线光电隔离，增强抗电磁干扰能力（适合电机、变频器等强干扰环境）。

• 功耗：约 2.5W（由底板 5VDC 供电），对系统电源负载影响较小。

• 环境适应性：

• 工作温度：0°C ~ 60°C，存储温度：-40°C ~ 85°C，适应高温工业环境（如化工车间、冶金设备）。

• 防护等级：IP20（模块本体），需安装于控制柜内，避免粉尘、液体直接接触。

三、适用场景与系统集成

1. 典型应用

• 制造业：汽车装配线采集机械臂限位信号、传送带光电传感器信号；包装机采集物料检测、膜张力开关信号等。

• 过程控制：水处理系统采集液位开关（高低液位报警）、阀门开 / 关反馈信号；化工反应釜采集压力开关、安全联锁信号。

• 设备监控：机床设备采集急停按钮、防护门开关、主轴过载信号，实现安全保护逻辑。

2. 系统配置示例

• MDL645E 采集 “物料到位”“安全门关闭” 等输入信号。

• CPU 执行逻辑运算（如 “物料到位且安全门关闭→允许启动设备”）。

• MDR390C 驱动接触器、电磁阀等执行器，完成控制动作。

• 与 IC693CPU350 处理器 + IC693CHS391 10 槽底板 + IC693MDR390C 继电器输出模块搭配，构建完整控制回路：

•

四、与同系列模块的差异

• 与 MDL645D 的核心共性：两者功能、参数完全兼容，可互为替代（无需修改程序或接线），后缀 “E” 与 “D” 主要代表生产批次或细微工艺改进（如连接器耐用性、内部滤波电容规格等）。

五、供货状态与替代方案

1. 供货现状

• 该型号已随 90-30 系列整体停产，市场流通以 全新库存 或 专业翻新件 为主，部分供应商（如 NewgenPLC、厦门盈亦自动化）提供 6-12 个月质保。

2. 替代建议

• 同系列直接替代：IC693MDL645D 可完全替代（功能一致）；若点数需求灵活，IC693MDL240（16 点）可通过增加模块数量满足 32 点需求。

• 系统升级：迁移至 GE PACSystems RX3i 系列，对应模块为 IC695MDL645（32 点 24VDC 输入），支持更快响应时间（≤5ms）、以太网远程诊断（实时监控输入状态）及更高的抗干扰等级（适合复杂工业环境）。

六、维护与注意事项

1. 安装与接线规范

• 输入信号需与模块公共端（COM）匹配电压极性（24VDC 正 / 负极），避免接反导致信号失效（尤其对有源传感器）。

• 长线传输（>10 米）时，建议在输入端并联 100nF 陶瓷电容抑制干扰，或采用屏蔽电缆并单端接地（屏蔽层接控制柜地）。

2. 故障排查要点

• 输入点无信号：检查传感器输出电压（万用表测 24VDC 是否正常）、接线端子是否松动、模块与底板是否插紧。

• 信号误触发：多为电磁干扰导致，需远离动力电缆（如电机线、变频器线），或增加接地（模块外壳接地电阻 ≤4Ω）。

3. 备件管理
   因已停产，建议为关键生产线储备 1-2 块备用模块，或结合设备升级计划逐步替换为 RX3i 系列，以降低长期维护风险。
