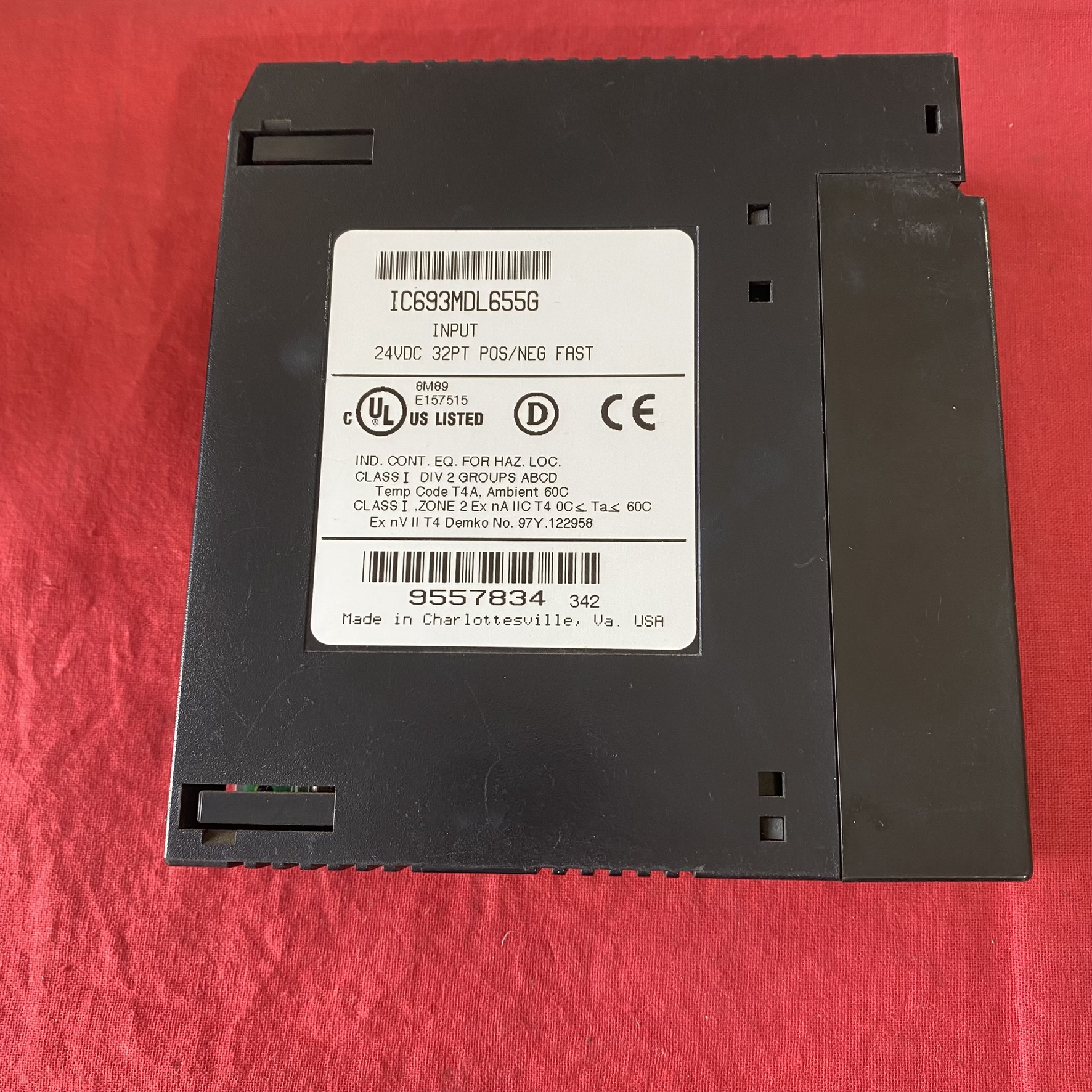

一、硬件特性与功能定位

1. 模块类型与核心功能

• 属于 数字量输出模块，采用 NPN 晶体管输出 形式（非继电器输出），适合控制直流低功率负载，尤其适配需要高频开关动作的场景（如高速包装机的电磁阀控制）。

• 提供 32 个独立输出点，采用分组设计（通常 8 点一组，共 4 组），高密度布局减少对底板插槽的占用，适合中小型控制系统的集中输出控制。

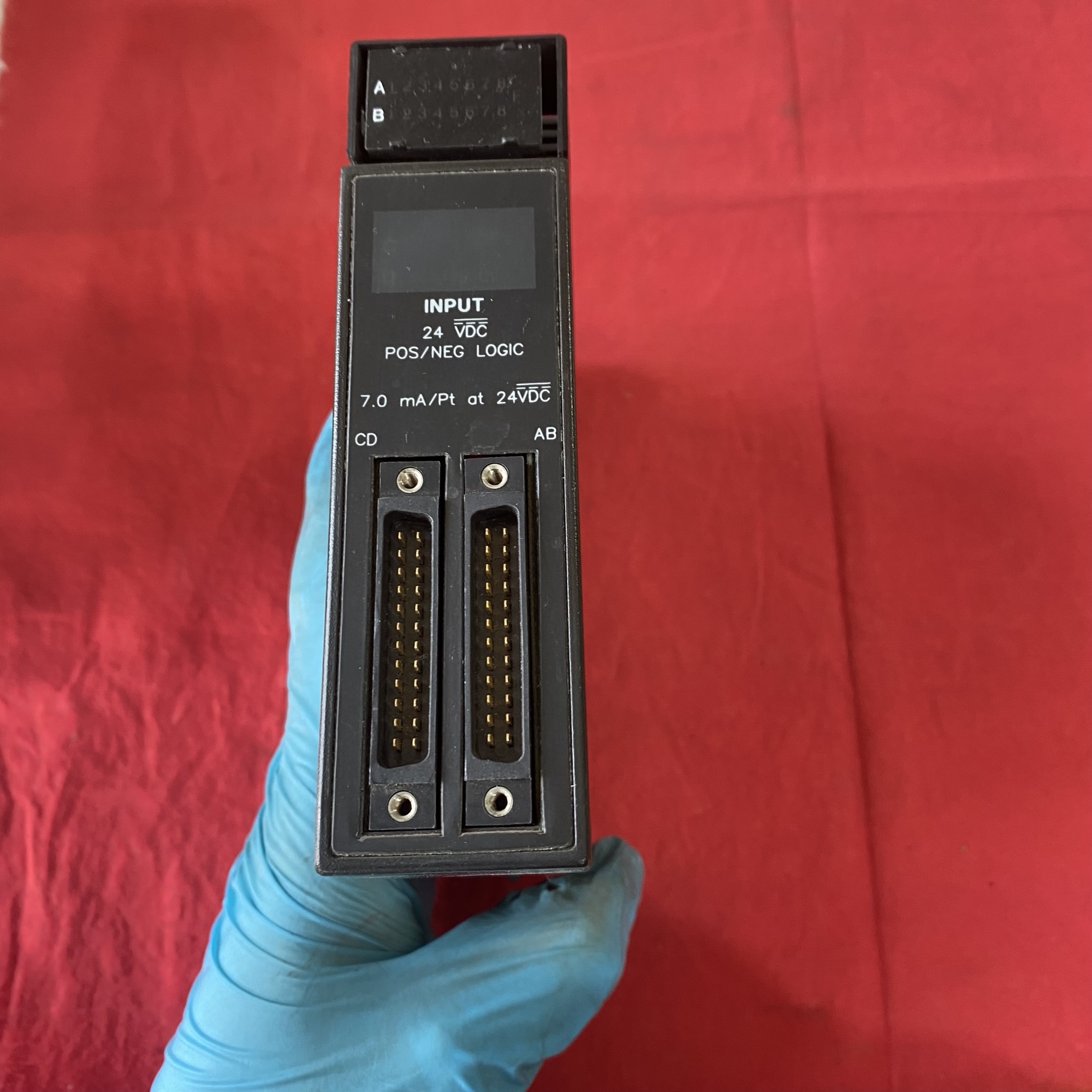

2. 接口与安装设计

• 配备 32 针标准 DIN 连接器，兼容配套电缆（如 IC693CBL327），支持快速接线与维护更换。

• 可安装于 90-30 系列任意底板的 I/O 插槽（插槽 2 及以后），兼容 5 槽（IC693CHS397）、10 槽（IC693CHS391）、16 槽（IC693CHS393）等所有底板型号，无需专用槽位。

二、关键技术参数

• 输出规格：

• 点数：32 点（4 组，每组 8 点独立接线）。

• 输出类型：NPN 晶体管（集电极开路），适合 24VDC 直流负载，负载电源需外部独立提供（模块仅提供开关控制）。

• 负载能力：每点最大持续电流 0.5A（阻性负载），峰值电流 ≤ 1A（1 秒内），支持小型电磁阀、指示灯、PLC 之间的信号交互等低功率设备。

• 电气特性：

• 响应时间：ON 时间 ≤ 1ms，OFF 时间 ≤ 0.1ms（远快于继电器输出模块），适合高频开关场景（如每分钟数百次的动作控制）。

• 隔离方式：组间电气隔离（500VAC 隔离），模块与背板总线光电隔离，增强抗电磁干扰能力（适合电机、伺服驱动器附近安装）。

• 功耗：约 2.0W（由底板 5VDC 供电），对系统电源负载影响较小。

• 环境适应性：

• 工作温度：0°C ~ 60°C，存储温度：-40°C ~ 85°C，适应高温工业环境（如电子制造车间、食品包装线）。

• 防护等级：IP20（模块本体），需安装于控制柜内，避免粉尘、液体直接接触。

三、适用场景与系统集成

1. 典型应用

• 高频动作控制：高速包装机的封口电磁阀、贴标机的定位气缸控制（需毫秒级响应）。

• 信号交互：与伺服驱动器、变频器的控制信号交互（如启动 / 停止指令、复位信号）。

• 低功率负载驱动：设备状态指示灯（如运行灯、报警灯）、小型直流继电器线圈控制。

2. 系统配置示例

• MDL645E 采集高速传感器信号（如物料计数脉冲）。

• CPU 执行高频逻辑运算（如 “计数达到设定值→触发输出”）。

• MDL655G 驱动高速电磁阀（如切断物料输送），利用其快速响应特性保证控制精度。

• 与 IC693CPU363 处理器 + IC693CHS391 10 槽底板 + IC693MDL645E 数字量输入模块搭配，构建高频响应控制回路：

•

四、与同系列模块的差异

• 核心优势：相比继电器输出模块，MDL655G 以 高频响应（≤1ms）和 长寿命（晶体管无机械磨损）胜出，适合需要频繁动作的场景；但负载能力较低（0.5A），不适合驱动接触器、大型电磁阀等大功率设备。

五、供货状态与替代方案

1. 供货现状

• 该型号已随 90-30 系列整体停产，市场流通以 全新库存 或 专业翻新件 为主，部分供应商（如 NewgenPLC、Industrial Automation Exchange）提供 6-12 个月质保。

2. 替代建议

• 同系列直接替代：IC693MDL654（16 点 NPN 输出）可通过增加模块数量满足 32 点需求；或 MDL655 其他后缀版本（如 F 版），功能参数一致。

• 系统升级：迁移至 GE PACSystems RX3i 系列，对应模块为 IC695MDL655（32 点 NPN 输出），支持更快响应时间（ON 时间 ≤ 0.5ms）、以太网远程诊断及更高的负载峰值电流（2A 短时）。

六、维护与注意事项

1. 安装与接线规范

• 负载电源需为 24VDC 直流电源，且与模块公共端（COM）极性匹配（NPN 输出需 COM 接 24V+），避免接反导致晶体管损坏。

• 控制感性负载（如小型电磁阀）时，需在负载两端并联续流二极管（如 1N4001），吸收关断时的反向电动势，保护晶体管。

2. 故障排查要点

• 输出点无信号：检查 CPU 程序输出状态、模块与底板接触是否良好、负载电源是否正常（24VDC ±10%）。

• 晶体管损坏：多因负载短路或过流（超过 0.5A 持续电流）导致，需更换模块并检查负载回路（建议串联 1A 保险丝）。

3. 备件管理
   因已停产，建议为高频动作设备（如包装机、贴标机）储备 1-2 块备用模块，或结合设备升级计划逐步替换为 RX3i 系列，以降低维护风险。
