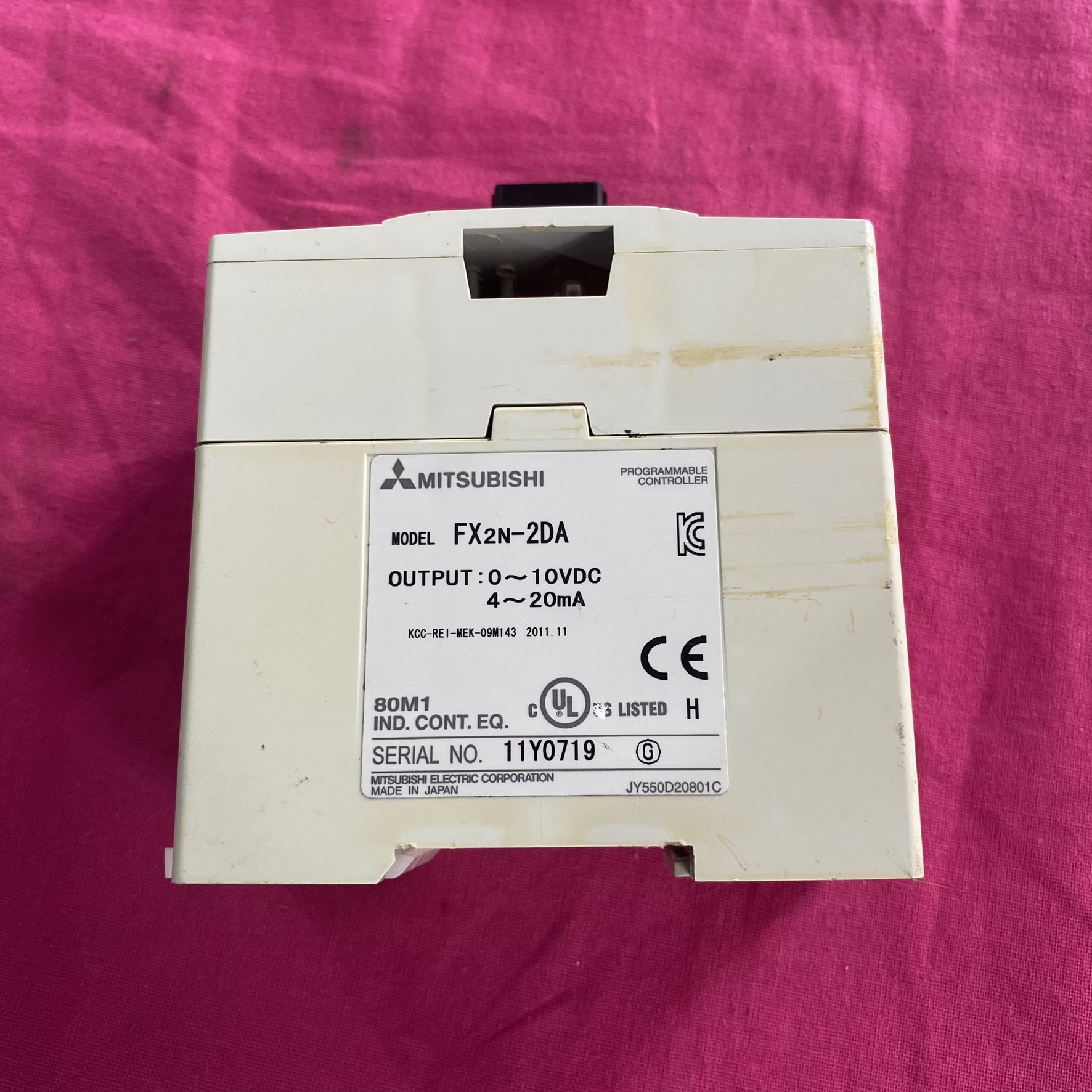

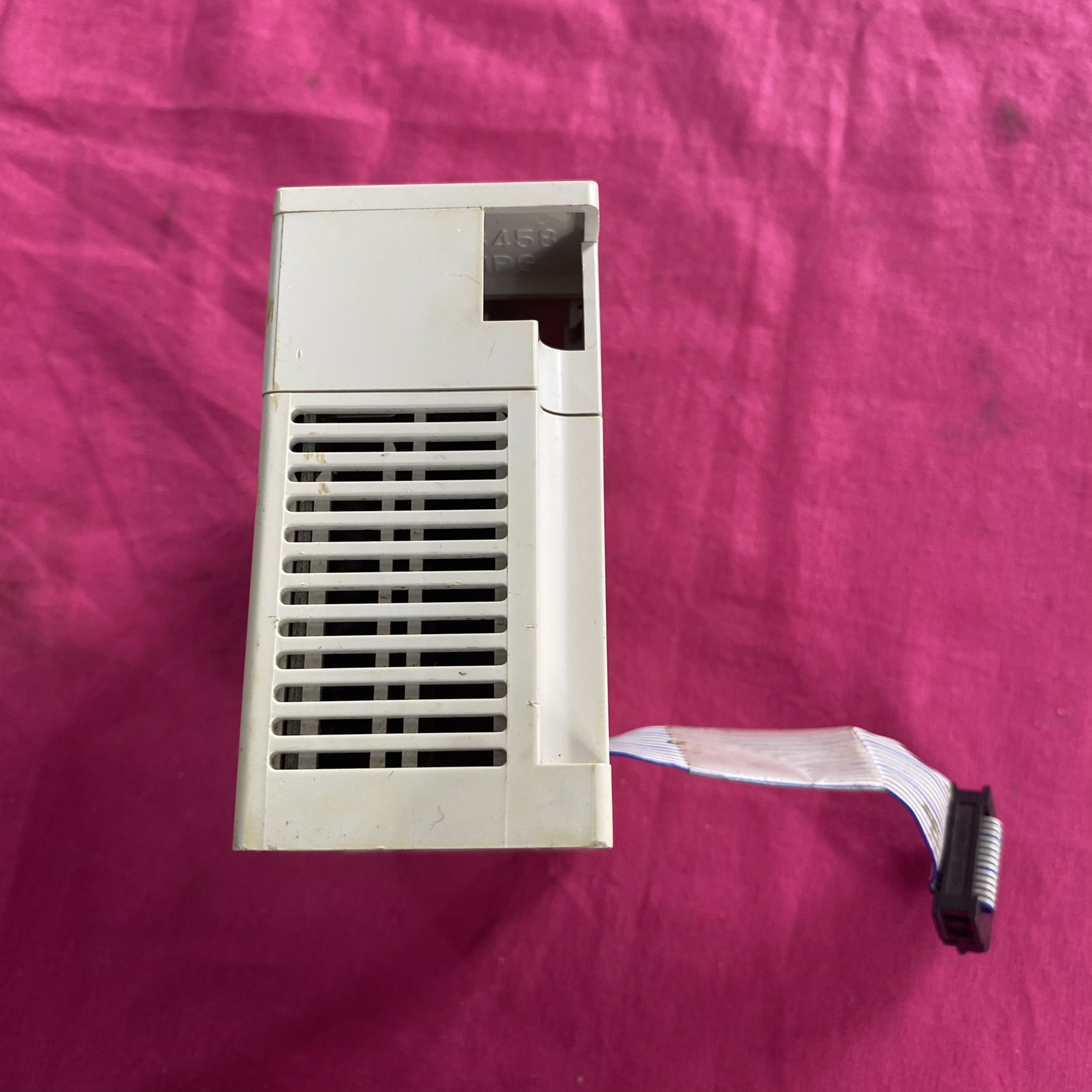

三菱 FX2N-2DA 模拟量输出模块

一、核心功能与技术参数

1. 基本功能

• 将 12 位数字量转换为 2 通道模拟输出，支持电压（0-10V、0-5V）或电流（4-20mA）输出，两通道可混合使用。

• 分辨率为 2.5mV（0-10V）或 4μA（4-20mA），精度为 ±1% 满量程。

• 占用 PLC 的 8 个 I/O 点（输入或输出），支持 FX0N、FX2N、FX2NC 系列 PLC，连接数量受 PLC 型号限制（如 FX2N 最多接 8 个）。

2. 输出特性

• 电压输出时，可选择 0-10V 或 0-5V，电流输出为 4-20mA，偏置值固定为 4mA（电流模式）或 0V（电压模式），但可通过电位器调整增益和偏置。

• 数字值范围为 0-4000（对应 0-10V 或 4-20mA），例如数字值 2000 对应 5V 或 12mA。

3. 电源与兼容性

• 需外部 24V DC 供电（功耗 85mA），同时消耗 PLC 内部 5V 电源 30mA。

• 可连接至 FX0N、FX2N、FX2NC 系列 PLC，但 FX3U 系列需注意兼容性（部分早期模块可能不兼容）。

•

二、硬件接线与安装

1. 接线方法

• 电压输出：使用 V + 和 COM 端子，例如通道 1 的 V + 接设备正极，COM 接负极。若需电流输出，短接 V + 与 I + 端子，并使用 I + 和 COM 端子。

• 电源连接：24V DC 接入模块的 24V 和 GND 端子，确保与 PLC 电源共地以减少干扰。

• 抗干扰措施：采用屏蔽双绞线，屏蔽层单端接地（接 PLC 侧 GND），长距离传输时建议加信号隔离器。

2. 安装注意事项

• 模块通过扩展电缆连接 PLC，需确保连接牢固，避免松动导致通信故障。

• 避免与强电线路并行布线，远离变频器等干扰源。

• 五、维护与故障排除

• 常见问题处理

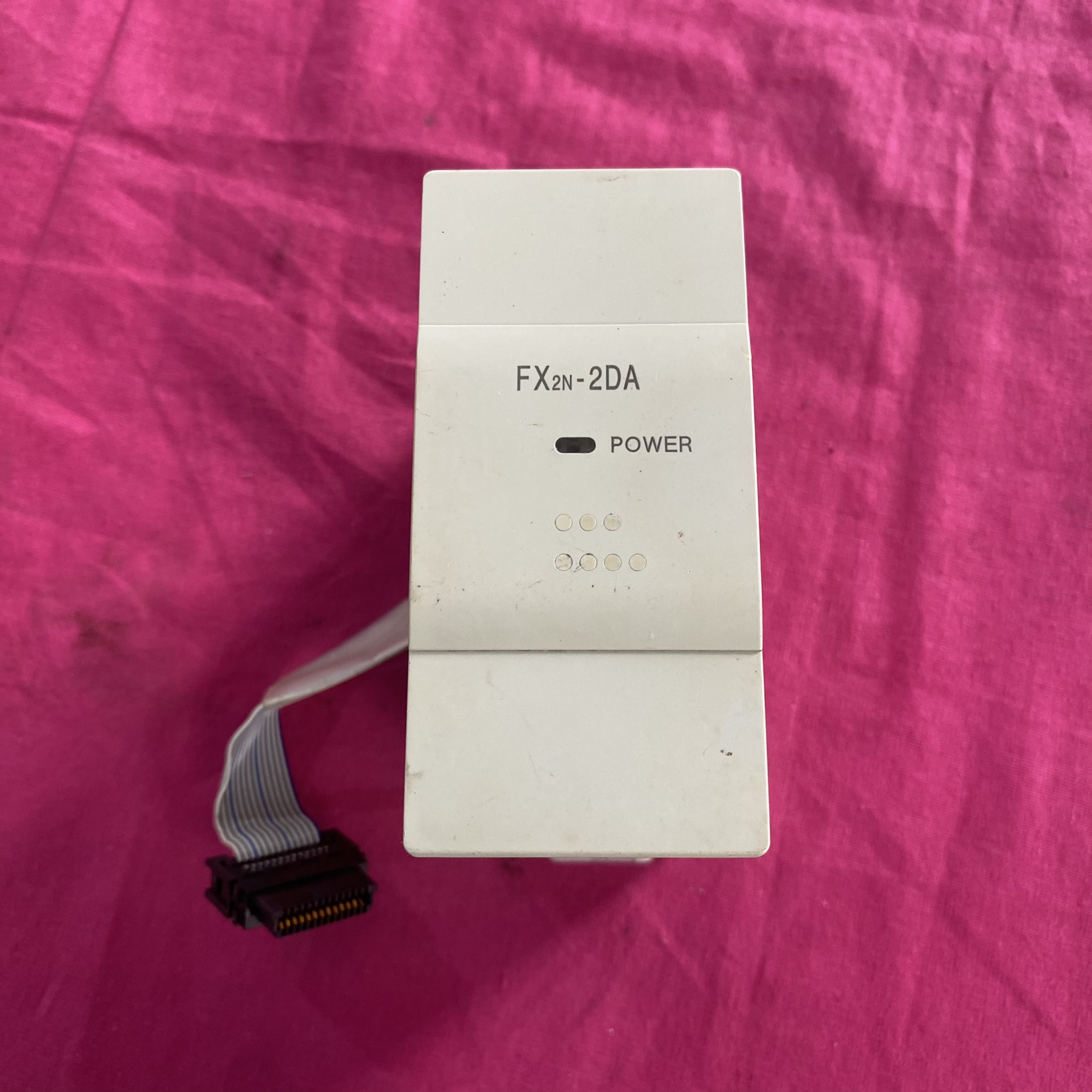

• 无输出或波动：检查电源 LED 是否亮起（亮表示连接正常），确认外部布线和负载阻抗是否符合要求（电压输出负载≥2kΩ，电流输出负载≤500Ω）。

• 精度偏差：使用万用表测量输出值，通过模块侧面的 OFFSET（偏置）和 GAIN（增益）电位器校准。

• FX3U 兼容性问题：若出现错误代码 6108，尝试更换较新的 FX2N-2DA 模块或检查 PLC 的 5V 电源负载能力。
