GE IC693CHS391M槽模块化底板

发布时间: 2025-09-10 10:09

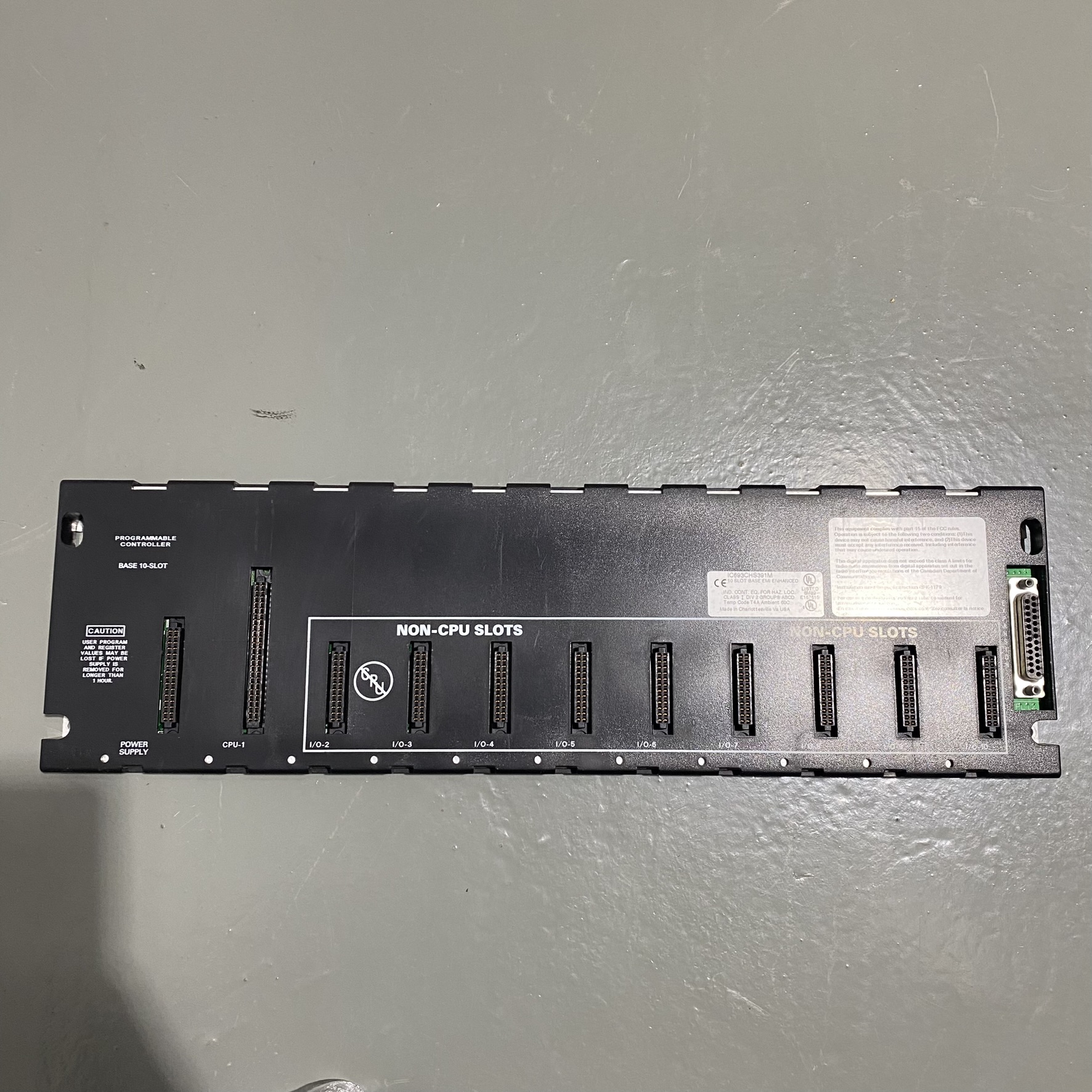

GE IC693CHS391M 是通用电气（GE）Fanuc 90-30 系列 PLC 的 10 插槽模块化底板，属于该系列中适配中型工业自动化控制系统的核心硬件，与同系列的 IC693CHS391J/L/N 同属 10 槽底板家族，核心功能一致，主要用于支持多模块集成的控制场景

商品信息

一、硬件架构与核心特性

插槽配置与布局

左侧为专用电源模块插槽，需搭配 90-30 系列电源模块（如 IC693PWR331D、IC693PWR321）供电，支持 100-240VAC 输入，输出稳定 5VDC 以满足多模块功耗需求。
插槽 1 为 CPU 专用槽，兼容 90-30 系列中高端 CPU（如 IC693CPU350、IC693CPU363、IC693CPU374 等），仅支持单 CPU 安装，适配需处理中等规模 I/O 数据的复杂控制逻辑。
插槽 2-10 用于 I/O 模块或特殊功能模块，可配置数字量模块（如 IC693MDL645E）、模拟量模块（如 IC693ACC318）、通信模块（如 IC693BEM331）等，单底板可集成最多 9 个 I/O 模块，减少对扩展机架的依赖。
提供 10 个标准插槽，布局与同系列 391 型号完全一致：
右侧配备 25 针 D 型母连接器，支持通过扩展电缆（如 IC693CBL300）连接远程扩展底板（如 IC693CHS398），实现多机架系统扩展，总扩展距离限制为 50 英尺（约 15 米），适配分布式系统架构（如跨生产线区域的协同控制）。

关键技术参数

工作温度：0°C 至 60°C（符合工业级 T4A 温度标准），可在高温车间（如冶金、化工）稳定运行。
抗干扰性：内置 EMI 滤波设计，耐受工业环境中的电磁干扰（如电机、变频器产生的干扰）。
电源功耗：内部功耗约 420 mA @ 5VDC（与同系列 391 型号一致），需电源模块提供至少 3A 输出以保障稳定运行。
环境适应性：

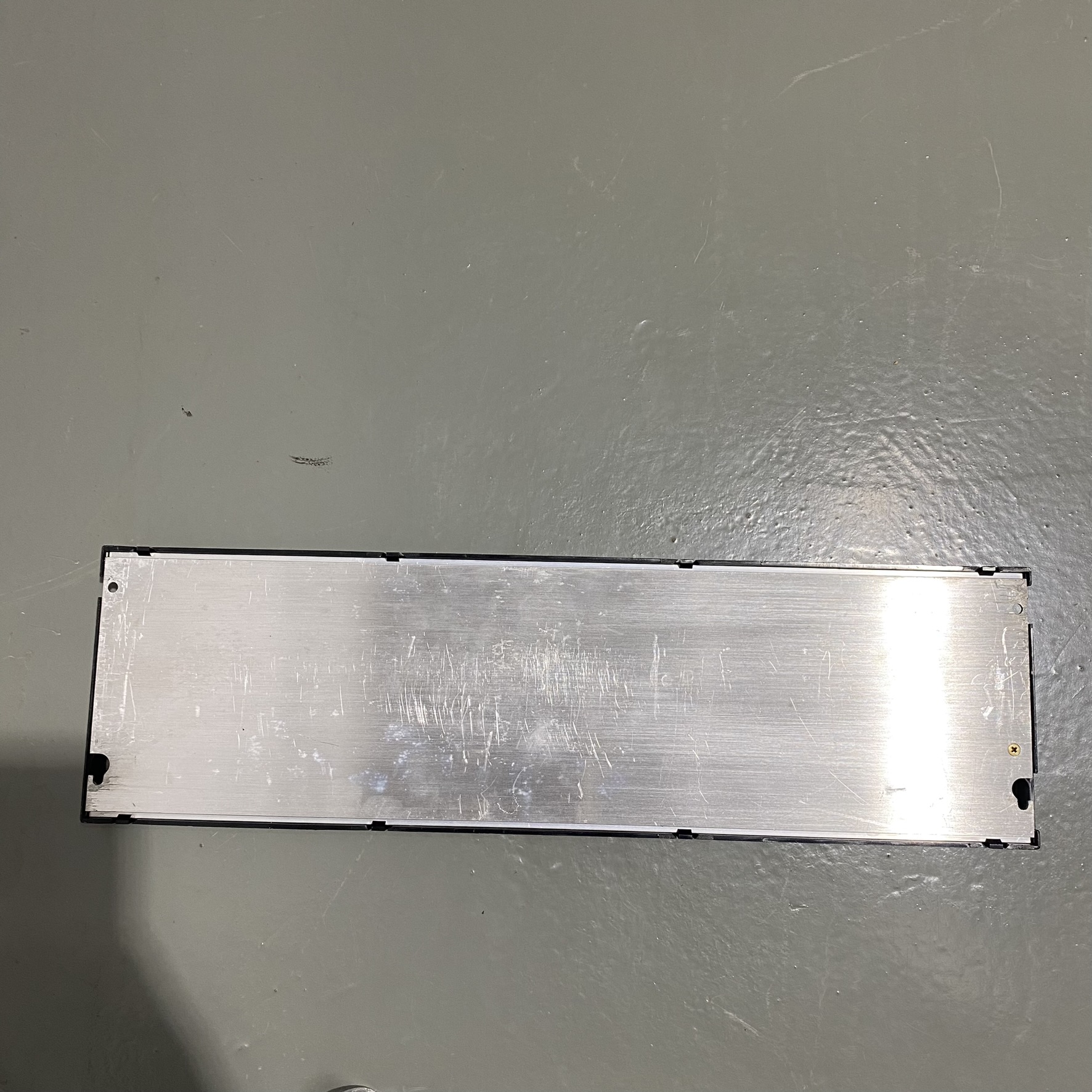

物理规格：尺寸约 17.44 x 5.12 x 5.59 英寸（443 x 130 x 142 mm），支持面板安装，需预留 2 英寸以上散热空间。

二、与同系列型号的差异与定位

后缀 'M' 的含义

与 IC693CHS391J/L/N 相比，后缀 'M' 主要代表生产批次或地区适配版本（如特定市场的认证或工艺细节优化），核心功能、参数及兼容性完全一致。
例如，部分供应商资料显示，该型号可能在连接器耐用性或内部布线工艺上进行了细微改进，以提升长期运行的可靠性，但不影响与其他模块的适配性。

应用场景对比

特性	IC693CHS391M	IC693CHS397J（5 槽）	IC693CHS393E（16 槽）
插槽数量	10 个（中型系统）	5 个（小型系统）	16 个（大型系统）
典型功耗	420 mA @ 5VDC	270 mA @ 5VDC	550 mA @ 5VDC
扩展能力	支持 7 个扩展机架	支持 4 个扩展机架	支持 15 个扩展机架
适用场景	中型生产线、多设备协同	单机设备、小型控制单元	大型生产线、复杂过程控制

三、适用场景与系统价值

典型应用：

汽车零部件生产线（如变速箱装配线），需集成 8-9 个模块（含数字量输入输出、模拟量监测、机器人通信模块）。
食品饮料灌装线，需同时控制灌装阀、传送带、杀菌设备等多类设备，适配中等密度 I/O 配置。
中型水处理系统，需集成 pH 值、流量、液位等多参数采集模块及泵阀控制模块，减少扩展机架带来的布线复杂度。

核心优势：相比 5 槽底板，可多集成 4-5 个模块，降低扩展需求；相比 16 槽底板，更节省控制柜空间，适合中等规模场景的成本与性能平衡。

四、供货状态与替代方案

供货现状：
作为 90-30 系列的一员，IC693CHS391M 已停产，市场流通以全新库存或专业翻新件为主。部分供应商（如 NewgenPLC、厦门盈亦自动化）提供 6-12 个月质保，需注意库存稳定性。
替代建议：

同系列替代：IC693CHS391J/L/N 可完全兼容（功能一致），仅生产批次或工艺细节有差异，无需修改系统配置。
系统升级：长期使用建议迁移至 GE PACSystems RX3i 系列（如 IC695CHS012 10 槽底板），该系列支持更高运算速度（CPU 处理能力提升 3-5 倍）、以太网通信（Modbus TCP/IP、EtherNet/IP）及更大规模 I/O 扩展，适配工业物联网（IIoT）与智能制造需求。

五、维护与注意事项

安装与操作规范：

模块插入需确保完全锁紧（避免振动导致接触不良），建议使用金属导轨固定底板，增强抗冲击性。
电源模块需匹配功耗需求（推荐 IC693PWR331D，输出 5VDC/3A），避免过载导致系统宕机。

故障排查：

“I/O 总线错误”：检查模块是否插紧或更换故障模块。
“电源电压异常”：检测电源模块输出是否稳定在 5VDC ±5% 范围内。
底板无独立指示灯，需通过 CPU 模块状态灯（RUN/ERR/STOP）及编程软件（如 Proficy Machine Edition）诊断故障。常见问题包括：

备件管理：
因已停产，建议为关键系统储备 1-2 块备用底板，或结合生产计划逐步升级至 RX3i 系列，降低长期维护风险。

总结

GE IC693CHS391M 是 90-30 系列中适配中型控制系统的 10 槽底板，与同系列 391 型号功能一致，凭借高集成度和环境适应性，适合需多模块协同的工业场景。由于已停产，实际应用中需关注备件库存，并根据系统生命周期规划升级路径。如需详细技术文档，可联系 GE 授权经销商或访问 Emerson Automation 官网获取规格书。
