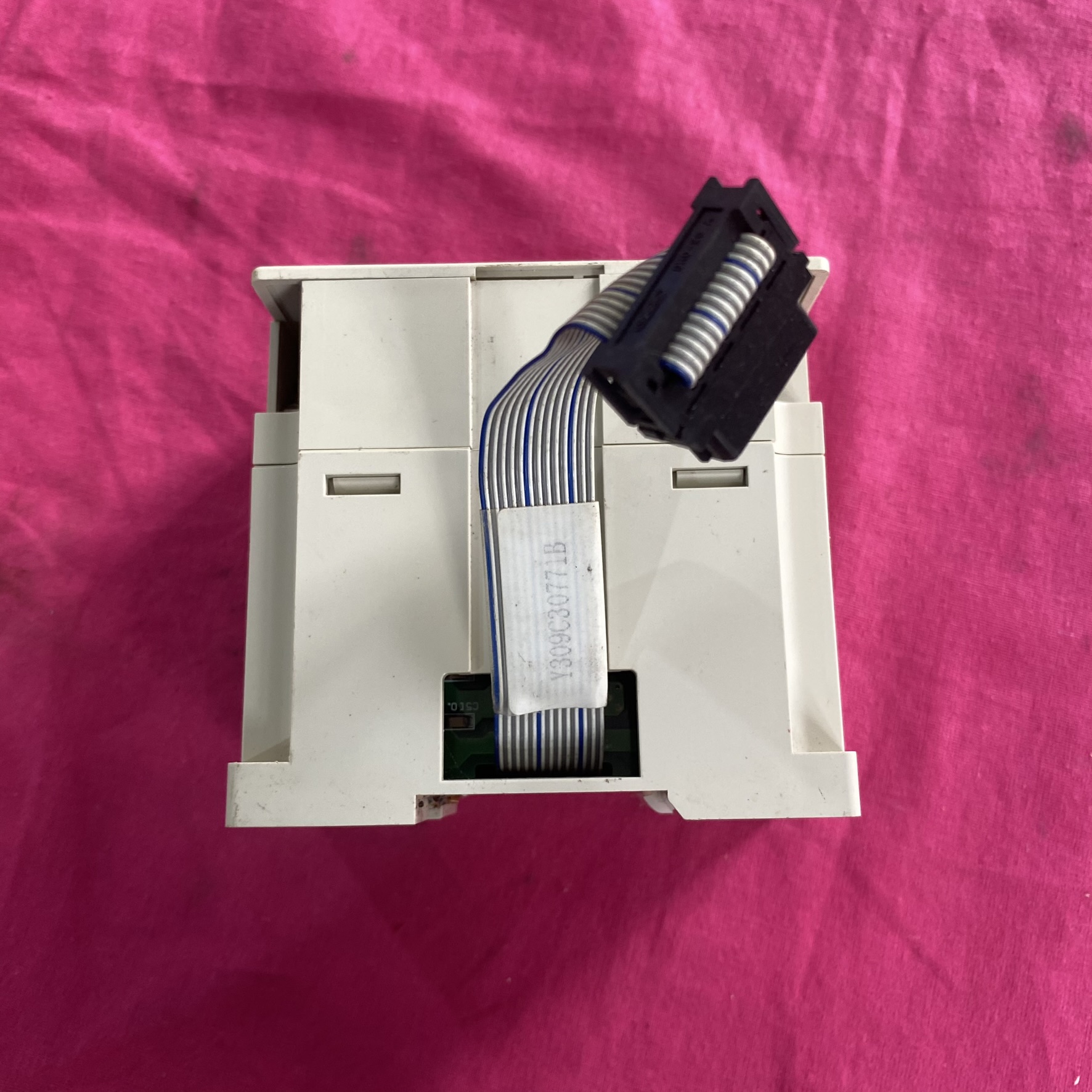

三菱 FX2N-232IF 通信模块

一、核心功能与技术参数

1. 通信协议与接口

• 支持 RS-232C 标准协议，可连接 PC、条形码阅读器、打印机等设备。

• 提供 9 针 D-SUB 接口，引脚定义明确（如 TXD、RXD、RTS、CTS 等），支持全双工异步通信。

• 通信速率范围为 300~19200 bps，需与外部设备保持一致。

2. 数据处理能力

• 内置 512 字节发送缓冲区和 256 字节接收缓冲区，支持无协议通信模式，通过 FROM/TO 指令操作缓冲区数据。

• 具备 ASCII/HEX 自动转换功能，可简化数据格式转换流程。

• ** 链接模式（Interlink Mode）** 支持接收超过缓冲区长度的数据，适用于连续数据流场景。

3. 电源与电气特性

• 由 PLC 内部 5V DC 供电（40 mA），并需外部 24V DC 电源（80 mA），需确保电源稳定性。

• 隔离电压达 500V AC（1 分钟），抗干扰能力强，适合工业环境。

4. 扩展与兼容性

• 可连接至 FX2N 系列 PLC 的右侧扩展插槽，最多支持 8 个模块并联（FX3U/FX3UC 系列）或 4 个模块（FX2NC 系列）。

• 兼容 FX3U、FX3UC 等新一代 PLC，但需注意 FX2N 系列已停产，推荐迁移至 FX3U 系列。

•

三、编程与配置方法

1. 通信格式设置

• 通过 BFM#0 寄存器配置通信参数（如波特率、数据位、停止位），需与外部设备一致。

• 示例：BFM#0 = 0x009C 表示 9600 bps、8 位数据、1 位停止位、偶校验。

2. 数据读写操作

• 发送数据：通过 TO 指令将数据写入发送缓冲区（如 TO K0 K16 H1234 K1）。

• 接收数据：通过 FROM 指令读取接收缓冲区（如 FROM K0 K20 D100 K1）。

3. HEX/ASCII 转换

• 启用 BFM#3 的 b0 位，自动将发送的 HEX 数据转换为 ASCII 码，接收时反向转换。

4. 链接模式应用

• 当接收数据超过缓冲区时，模块自动通过 RTS 信号通知外部设备暂停发送，待缓冲区释放后恢复。

五、注意事项与故障排查

1. 常见问题

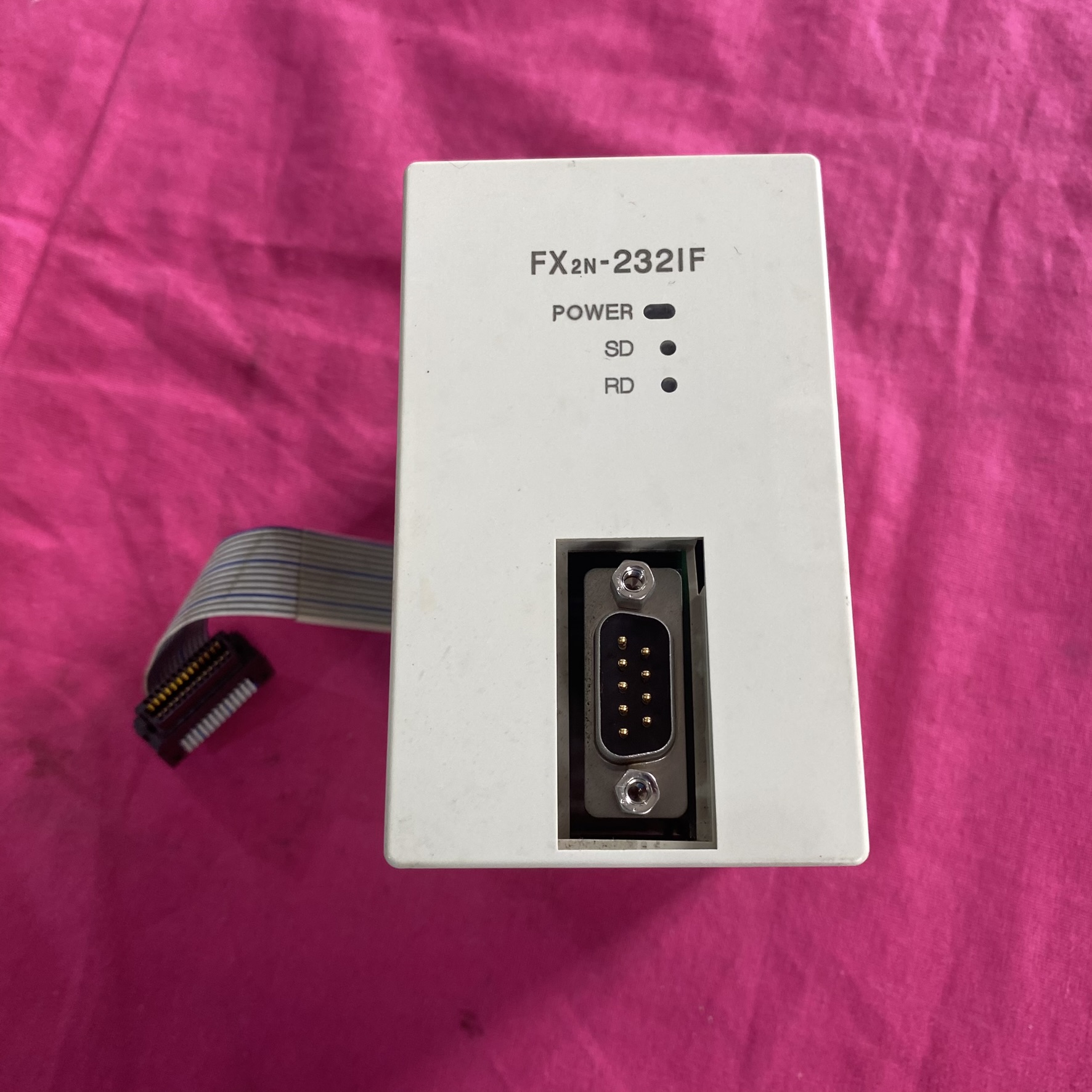

• 通信失败：检查波特率、奇偶校验等参数是否匹配，确认接线是否正确，查看模块 POWER、SD、RD LED 状态。

• 数据丢失：若接收数据超过缓冲区，需启用链接模式或增大缓冲区容量。
