三菱 FX2N-16EX 直流输入扩展模块

一、核心规格与功能

1. 输入特性

• 电压与电流：支持 DC24V 输入，额定电流 5mA，响应时间约 10ms，采用光耦隔离设计，抗干扰能力强。

• 输入形式：支持 NPN 型或集电极开路晶体管输入，可直接连接接近开关、按钮等传感器。

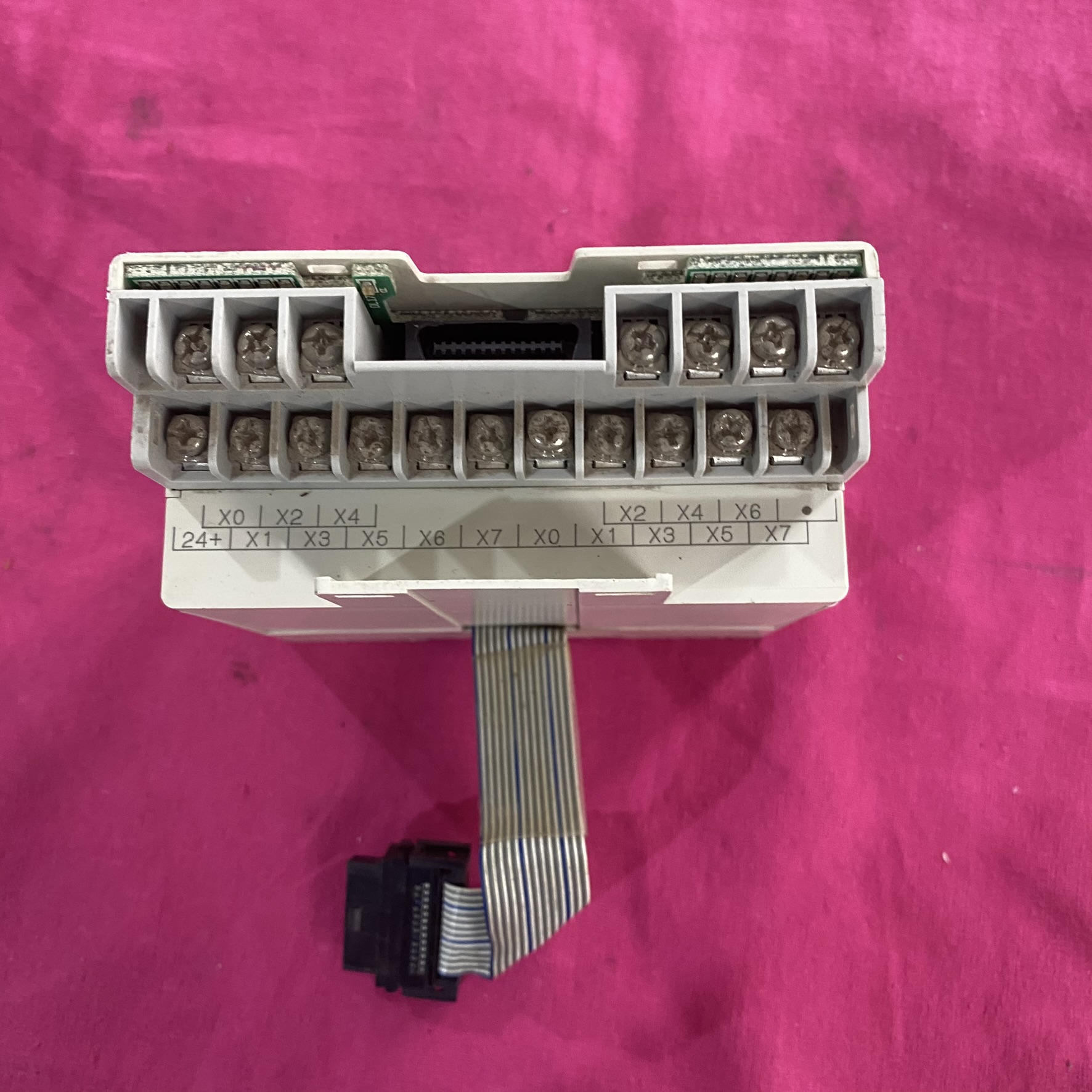

• 端子设计：垂直型端子台（M3 螺丝），接线便捷且稳固。

2. 兼容性

• 连接 FX1NC/FX2NC 时需使用FX2NC-CNV-IF 转换器；

• 连接 FX3GC/FX3UC 时需使用FX2NC-CNV-IF或FX3UC-1PS-5V 电源适配器。

• 适用 PLC 系列：可连接 FX1N、FX3G、FX2N、FX3U、FX1NC、FX3GC、FX2NC、FX3UC 等系列。

• 特殊连接需求：

3. 机械与环境参数

• 重量约 0.3kg，尺寸紧凑（40mm 宽 ×90mm 高 ×87mm 深），适合空间受限的控制柜。

• 工作温度 0~55℃，存储温度 - 25~75℃，支持 DIN 导轨安装，耐振动和冲击。

•

二、应用场景与案例

1. 典型应用领域

• 工业生产线：监控电机启停、输送带状态、阀门位置等设备信号。

• 智能仓储：连接货物位置传感器、库存数量传感器，实现自动化仓储管理。

• 电梯控制：采集楼层位置、门状态、轿厢呼叫信号等，确保电梯安全运行。

• 环境监测：接入温湿度、光照、烟雾传感器，实时监测环境参数。

2. 调速器故障案例
   在某调速器系统中，FX2N-16EX 作为测频模块使用时，若出现机频显示异常，需检查以下步骤：

• 确认输入端子电压是否正常（AC 0.3V~220V）；

• 更换测频模块或检查隔离变压器是否损坏；

• 若问题持续，需排查 PLC 程序逻辑或硬件兼容性。

四、接线与编程要点

1. 硬件连接

• 基本接线：将传感器信号线接入 X0~X15 端子，COM 端接 DC24V 负极，确保极性正确。

• 扩展连接：通过专用扩展电缆连接至 PLC 主机右侧，需注意电缆长度限制（如 FX0N-30EC/65EC 电缆）。

• 特殊配置：连接 FX2NC 系列时，需使用 FX2NC-CNV-IF 转换器，并确保电源稳定。

2. 编程注意事项

• 地址分配：输入地址由 PLC 主机自动分配（如主机 X0~X7，扩展模块 X10~X27），需避免地址冲突。

• 抗干扰措施：建议在输入回路并联 RC 滤波器（如 1kΩ 电阻 + 0.1μF 电容），减少高频噪声影响。
