一、硬件特性与功能定位

1. 模块类型与核心功能

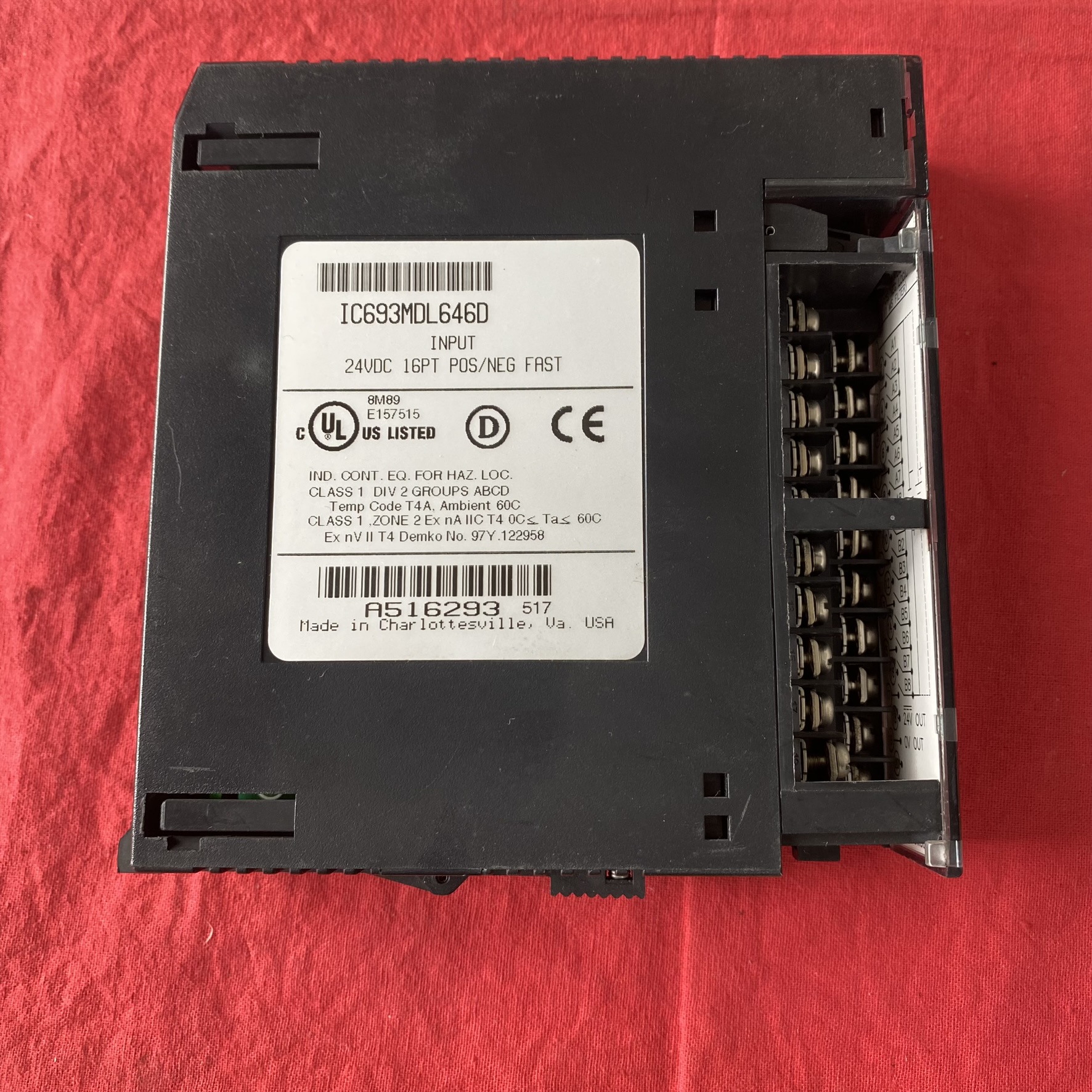

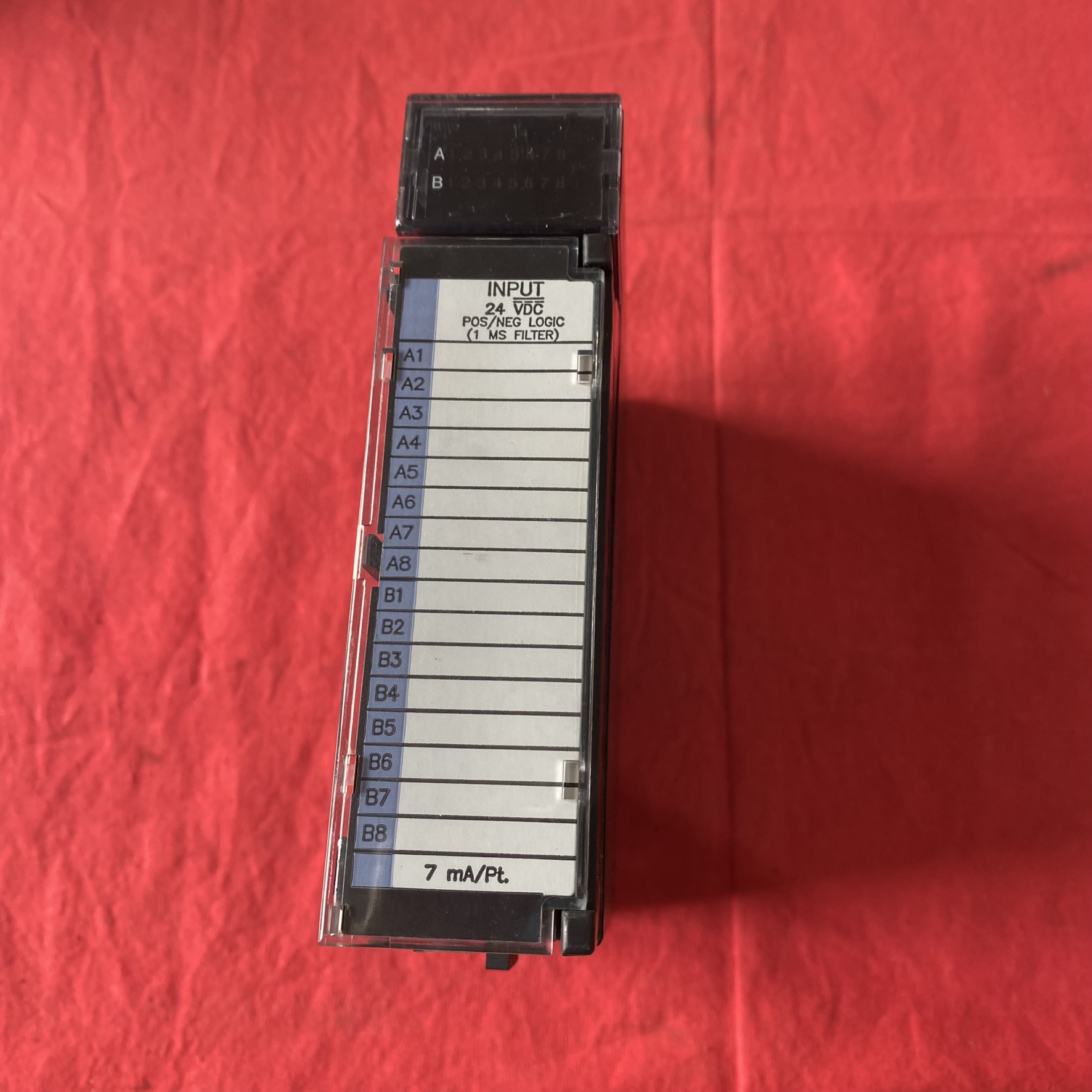

• 属于 数字量输入模块，采用 24VDC 正 / 负逻辑输入，支持源型（PNP）或漏型（NPN）传感器信号，可直接采集外部设备的通断状态（如光电传感器、限位开关、按钮等），并转换为 PLC 可识别的数字信号（0/1）。

• 提供 16 个独立输入点，采用 单组公共端设计（所有 16 点共享一个公共端），适合信号集中且布线空间有限的场景（如小型生产线、设备控制柜）。

2. 接口与安装设计

• 配备 32 针标准 DIN 连接器（兼容 IC693CBL327 等配套电缆），支持快速接线与维护更换。

• 可安装于 90-30 系列任意底板的 I/O 插槽（插槽 2 及以后），兼容 5 槽（IC693CHS397）、10 槽（IC693CHS391）等所有底板型号，无需专用槽位。

二、关键技术参数

• 输入规格：

• 点数：16 点（单组，共享公共端）。

• 输入类型：直流输入，适配 24VDC 工业标准信号（输入电压范围 0-30VDC，兼容宽幅电源波动）。

• 输入电流：每点 ON 状态电流约 7mA（典型值），OFF 状态电流 ≤ 1.1mA，适合无源触点或低功耗传感器。

• 电气特性：

• 响应时间：ON/OFF 响应时间均 ≤ 1ms（典型值），显著快于同系列多数模块（如 MDL645D 的 10ms），适合高频信号采集（如高速计数器脉冲、设备启停指令）。

• 隔离方式：1500VAC 光电隔离（现场侧与逻辑侧），组间无隔离，增强抗电磁干扰能力（适合电机、变频器附近安装）。

• 功耗：约 80mA @ 5VDC（背板供电）+ 125mA @ 24VDC（外部或隔离背板供电），对系统电源负载影响较小。

• 环境适应性：

• 工作温度：0°C ~ 60°C，存储温度：-40°C ~ 85°C，适应高温工业环境（如电子制造车间、食品包装线）。

• 防护等级：IP20（模块本体），需安装于控制柜内，避免粉尘、液体直接接触。

三、适用场景与系统集成

1. 典型应用

• 高速信号采集：自动化产线中采集编码器脉冲信号（如物料计数）、伺服驱动器反馈信号（如位置到达），利用 1ms 响应时间保证控制精度。

• 安全联锁控制：机床设备中采集急停按钮、防护门开关信号，实现毫秒级停机保护逻辑。

• 多设备协同控制：包装机中同时监测多个光电传感器（如物料到位、膜材张力），通过高密度输入减少底板插槽占用。

2. 系统配置示例

• MDL646D 采集 “物料计数脉冲”“安全门关闭” 等输入信号。

• CPU 执行逻辑运算（如 “计数满 100 件→触发输出”）。

• MDR390C 驱动执行器（如启动封包机），利用 MDL646D 的快速响应特性实现精准同步。

• 与 IC693CPU363 处理器 + IC693CHS391 10 槽底板 + IC693MDR390C 继电器输出模块搭配，构建高速控制回路：

•

四、与同系列模块的差异

• 核心优势：MDL646D 以 1ms 超高速响应和 16 点高密度设计，在 90-30 系列中形成差异化定位，尤其适合需要平衡点数与速度的场景（如半导体设备、医疗机械）。

五、供货状态与替代方案

1. 供货现状

• 该型号已随 90-30 系列整体停产，市场流通以 全新库存 或 专业翻新件 为主，部分供应商（如 NewgenPLC、Industrial Automation Co.）提供 6-12 个月质保。

2. 替代建议

• 同系列直接替代：IC693MDL240（16 点 24VDC 输入，响应时间 ≤5ms）可通过增加模块数量满足点数需求，但响应速度略逊；或寻找 MDL646 其他后缀版本（如 F 版），功能参数一致。

• 系统升级：迁移至 GE PACSystems RX3i 系列，对应模块为 IC694MDL646（16 点 24VDC 输入，响应时间 1ms），支持以太网远程诊断（通过 Proficy Machine Edition 软件实时监控输入状态）及热插拔功能，适配工业物联网（IIoT）需求。

六、维护与注意事项

1. 安装与接线规范

• 输入信号需与模块公共端（COM）匹配电压极性（24VDC 正 / 负极），避免接反导致信号失效（尤其对有源传感器）。

• 长线传输（>10 米）时，建议采用 屏蔽电缆并单端接地（屏蔽层接控制柜地），或在输入端并联 100nF 陶瓷电容抑制干扰。

2. 故障排查要点

• 输入点无信号：检查传感器输出电压（万用表测 24VDC 是否正常）、接线端子是否松动、模块与底板是否插紧。

• 信号误触发：多为电磁干扰导致，需远离动力电缆（如电机线、变频器线），或增加接地（模块外壳接地电阻 ≤4Ω）。

3. 备件管理
   因已停产，建议为关键设备储备 1-2 块备用模块，或结合设备升级计划逐步替换为 RX3i 系列，以降低长期维护风险。
