一、硬件特性与功能定位

1. 模块类型与核心功能

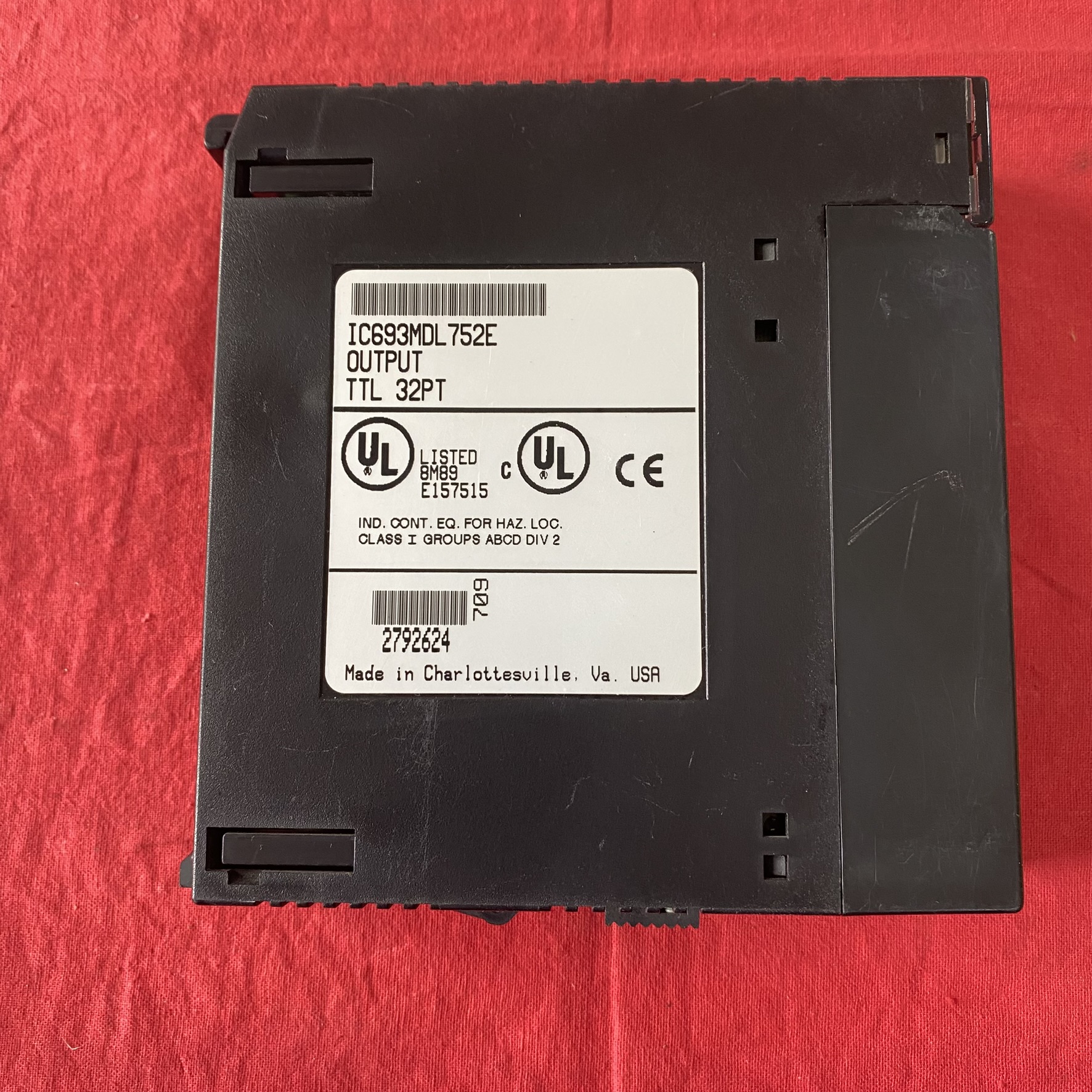

• 属于 数字量输出模块，采用 继电器输出 形式（常开触点，Form A），支持交直流混合负载控制，无需区分负载电源类型（交流或直流），适配工业现场多样化的执行器需求。

• 提供 32 个独立输出点，采用分组设计（通常 8 点一组，共 4 组），高密度布局减少对底板插槽的占用，适合需要控制多个分散负载的场景（如生产线多设备协同）。

2. 接口与安装设计

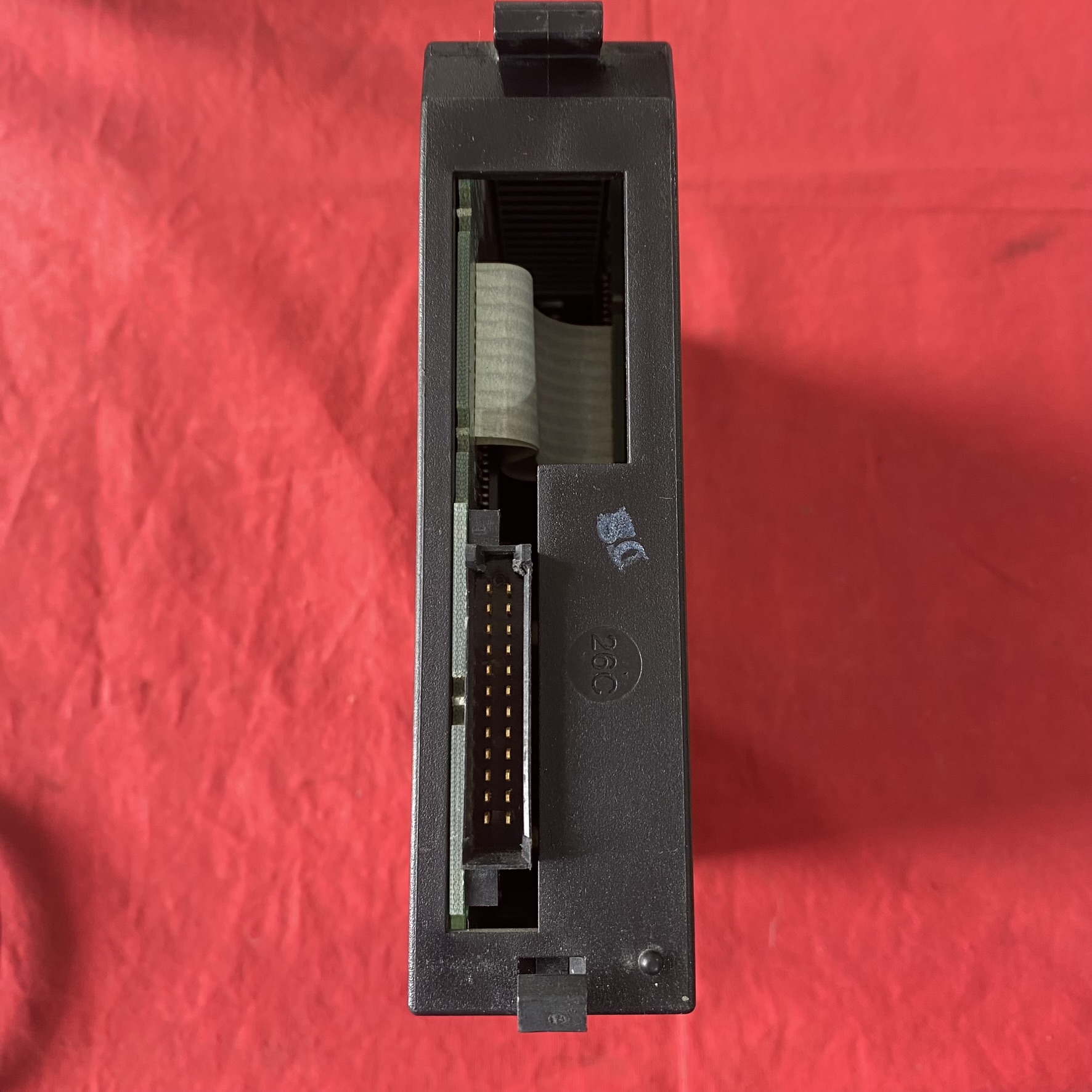

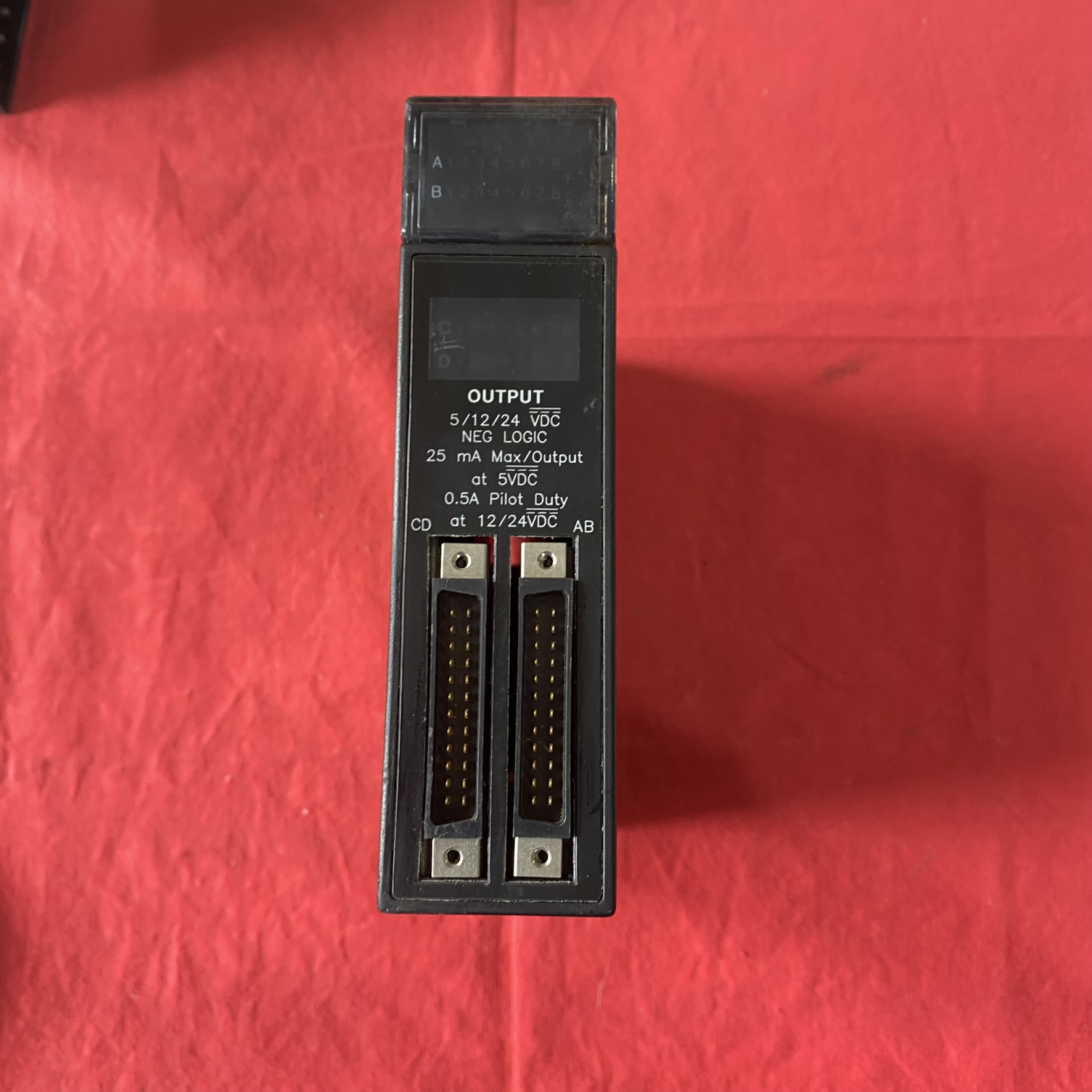

• 配备 32 针标准 DIN 连接器（兼容配套电缆如 IC693CBL327），支持快速接线与维护更换。

• 可安装于 90-30 系列任意底板的 I/O 插槽（插槽 2 及以后），兼容 5 槽（IC693CHS397）、10 槽（IC693CHS391）、16 槽（IC693CHS393）等所有底板型号，无需专用槽位。

二、关键技术参数

• 输出规格：

• 点数：32 点（4 组，每组 8 点独立接线，每组共享一个公共端）。

• 输出类型：继电器常开触点，支持 交直流混合负载（1A @ 250VAC 或 1A @ 30VDC，阻性负载），感性负载浪涌电流 ≤ 5A（AC）/ 3A（DC）。

• 负载电源：需外部独立提供（模块仅提供开关控制，不输出电源），兼容 24VDC、110VAC、220VAC 等常见工业电压。

• 电气特性：

• 响应时间：闭合时间 ≤ 10ms，断开时间 ≤ 5ms，适合低频操作场景（如每分钟数十次的动作控制），不适合高频开关需求。

• 隔离方式：组间电气隔离（500VAC 隔离），模块与背板总线光电隔离，增强抗电磁干扰能力（适合电机、变频器附近安装）。

• 机械寿命：继电器触点机械寿命 ≥ 1000 万次（无负载），电气寿命 ≥ 10 万次（额定负载），适合非高频动作的设备控制。

• 功耗：约 3.0W（由底板 5VDC 供电），对系统电源负载影响较小。

• 环境适应性：

• 工作温度：0°C ~ 60°C，存储温度：-40°C ~ 85°C，适应高温工业环境（如冶金车间、化工装置）。

• 防护等级：IP20（模块本体），需安装于控制柜内，避免粉尘、液体直接接触。

三、适用场景与系统集成

1. 典型应用

• 制造业：生产线中控制传送带电机接触器、包装机械的推料气缸电磁阀、设备状态指示灯（如运行灯、故障灯）等。

• 过程控制：水处理系统中控制水泵启停接触器、阀门执行器（如蝶阀、球阀），或化工反应釜的搅拌电机控制。

• 基础设施：楼宇自动化中的空调风机接触器、电梯门机电磁阀控制等低频动作设备。

2. 系统配置示例

• MDL645E 采集传感器信号（如 “物料到位”“液位达标”）。

• CPU 执行逻辑运算（如 “物料到位且液位正常→触发输出”）。

• MDL752E 驱动外部执行器（如启动传送带接触器、打开进料阀）。

• 与 IC693CPU350 处理器 + IC693CHS391 10 槽底板 + IC693MDL645E 数字量输入模块搭配，构建完整控制回路：

•

四、与同系列模块的差异

• 核心优势：相比晶体管输出模块，MDL752E 以 兼容交直流负载 和 抗浪涌能力强 胜出，适合负载类型复杂或存在感性冲击的场景；但响应速度较慢（≥5ms），不适合高频动作控制。

五、供货状态与替代方案

1. 供货现状

• 该型号已随 90-30 系列整体停产，市场流通以 全新库存 或 专业翻新件 为主，部分供应商（如 NewgenPLC、厦门盈亦自动化）提供 6-12 个月质保。

2. 替代建议

• 同系列直接替代：IC693MDR390C（16 点继电器输出）可通过增加模块数量满足 32 点需求；或 MDL752 其他后缀版本（如 D 版），功能参数一致。

• 系统升级：迁移至 GE PACSystems RX3i 系列，对应模块为 IC695MDL752（32 点继电器输出），支持更高的触点电气寿命（≥30 万次）、以太网远程诊断及热插拔功能，适配工业物联网（IIoT）需求。

六、维护与注意事项

1. 安装与接线规范

• 负载电源需独立供电，且每组输出的公共端需与对应负载电源极性匹配（如 AC 负载接火线，DC 负载接正极）。

• 控制感性负载（如电机接触器、电磁阀）时，建议并联续流元件：DC 负载并联续流二极管（如 1N4007），AC 负载并联 RC 吸收电路（100Ω + 0.1μF），延长继电器触点寿命。

2. 故障排查要点

• 输出点无信号：检查 CPU 程序输出状态、模块与底板接触是否良好、负载电源是否正常。

• 触点粘连：多因负载过流（超过 1A 持续电流）或频繁动作导致，需更换模块并检查负载是否短路（建议串联 1A 保险丝）。

3. 备件管理
   因已停产，建议为关键生产线储备 1-2 块备用模块，或结合设备升级计划逐步替换为 RX3i 系列，以降低长期维护风险。
