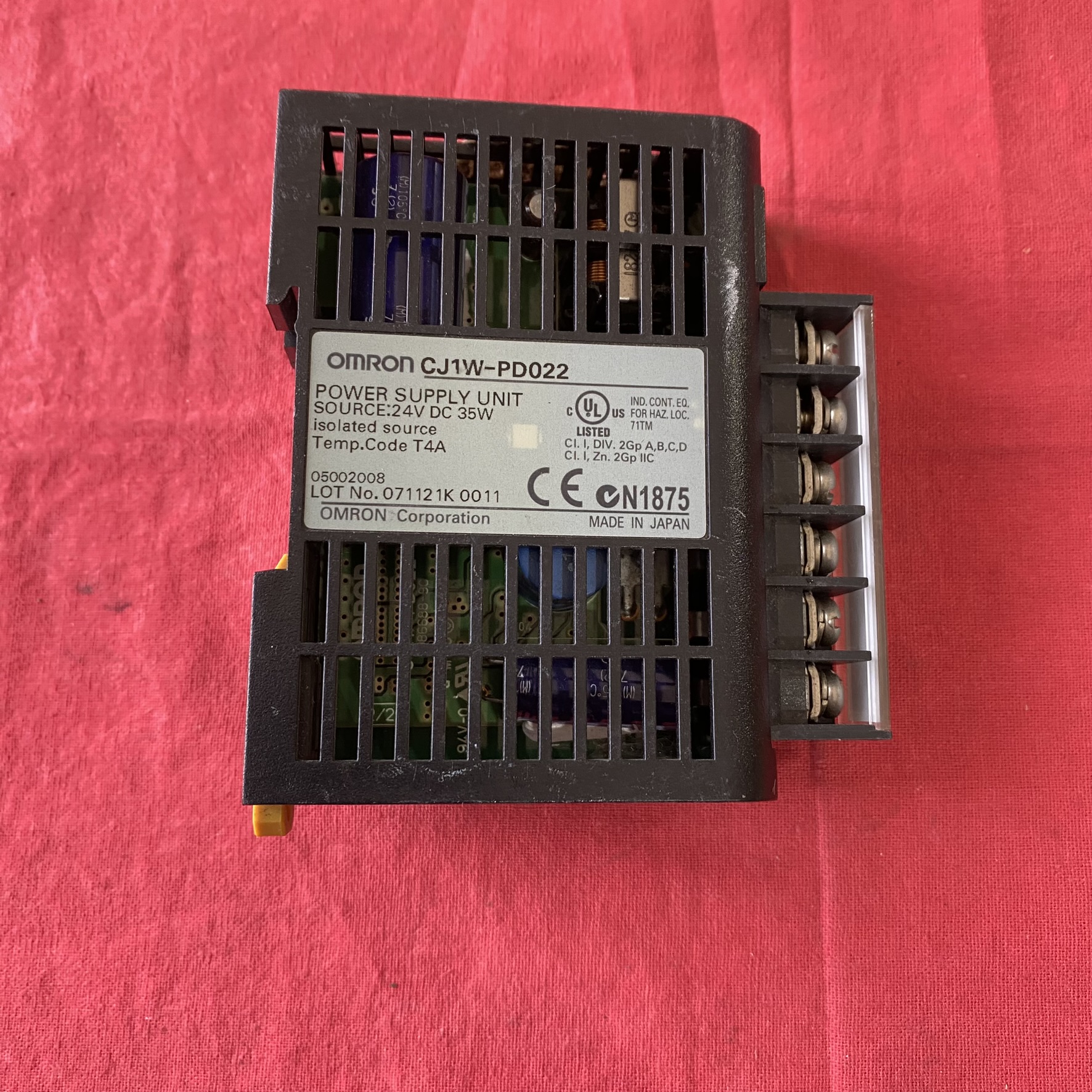

一、核心规格与功能

1. 输入输出参数

• DC5V：2.0A（用于 CPU 及 I/O 单元供电）

• DC24V：0.4A（辅助电源，可驱动小型继电器等外设）

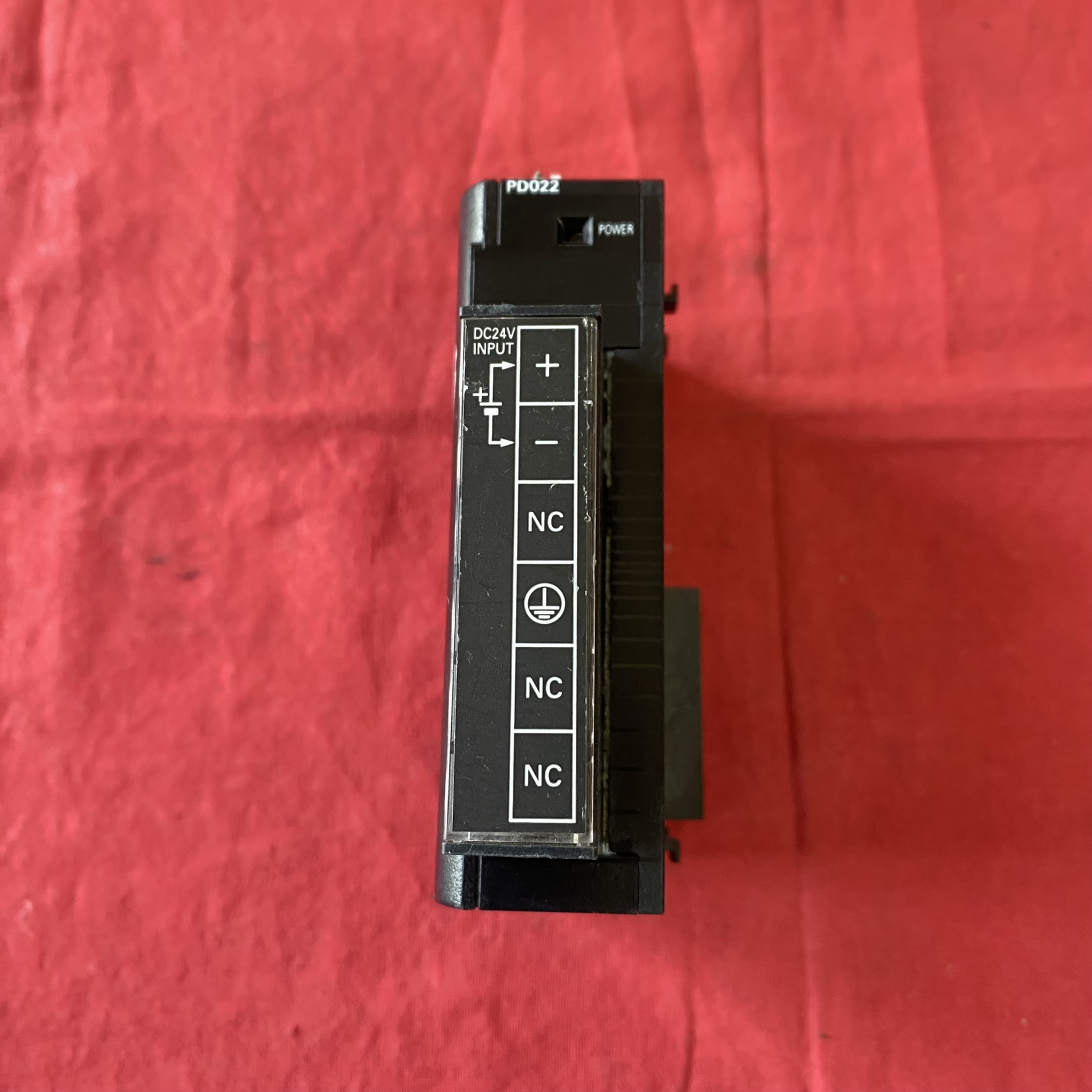

• 输入电压：DC24V（宽范围 19.2-28.8V），支持反接保护（需外接二极管）。

• 输出容量：

• 功率：19.6W，效率约 85%，适合中小型 PLC 系统（如 CJ1M、CJ2H 系列）。

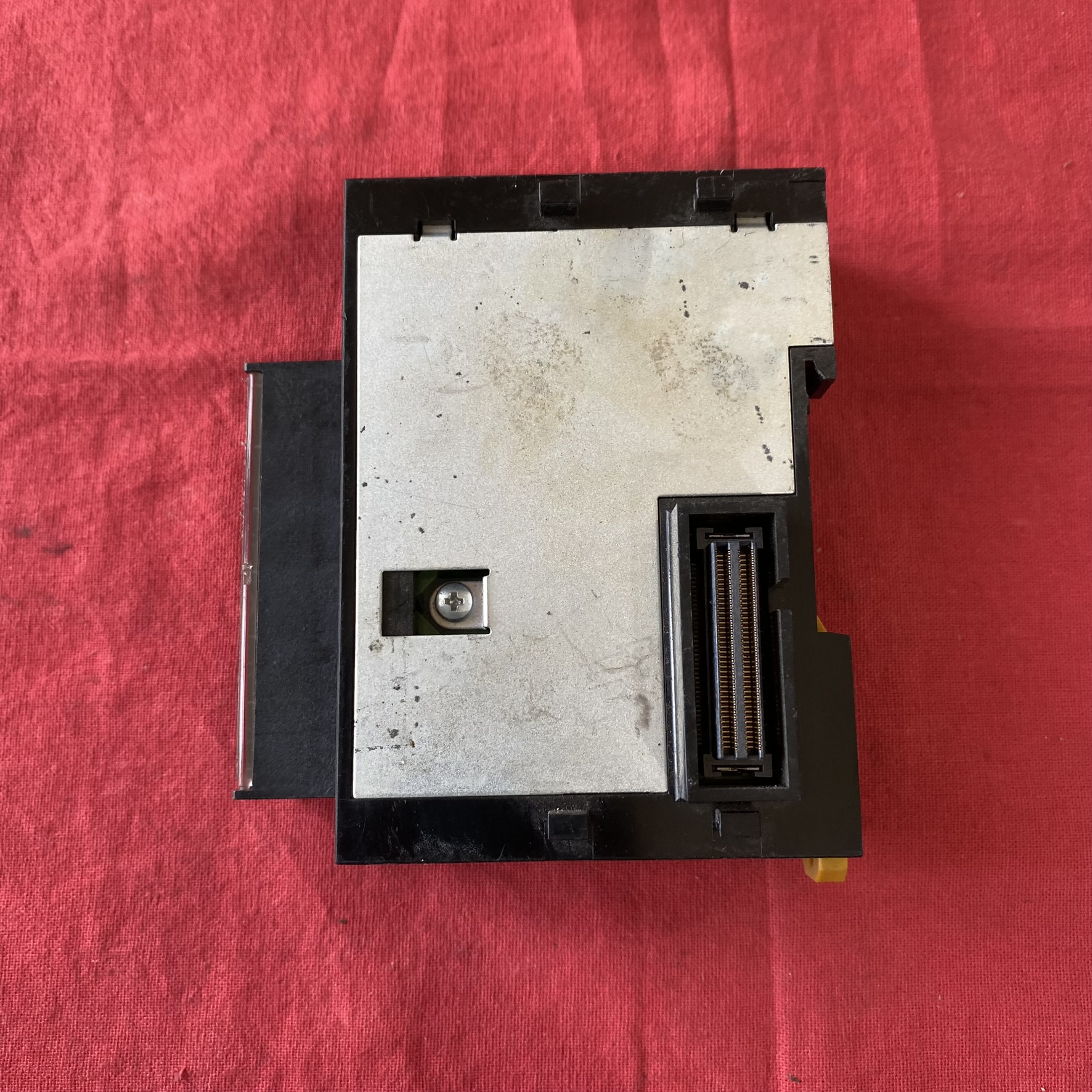

2. 物理特性

• 尺寸：27mm（宽）×90mm（高）×65mm（深），可直接安装在 35mm DIN 导轨上，节省控制柜空间。

• 重量：约 130g，轻量化设计便于维护。

3. 可靠性设计

• 过流保护：输出短路或过载时自动切断，故障排除后需重新上电恢复。

• 抗干扰性：符合 IEC61000-4-4 标准，可承受 2kV 电源线浪涌冲击。

• 工作环境：0-55°C 温度范围，10%-90% 湿度（无凝露），适应工业现场复杂环境。

二、典型应用场景

1. PLC 系统供电

• 为 CJ 系列 CPU 单元（如 CJ1M-CPU12）、I/O 模块（如 CJ1W-ID231 数字量输入）及通信模块（如 CJ1W-EIP21 EtherNet/IP 模块）提供稳定电源。

• 示例：在包装机械中，为 8 点数字量输入 + 4 点晶体管输出的 I/O 配置供电，同时驱动 2 个 24V 继电器。

2. 工业设备辅助供电

• 为传感器（如接近开关、光电开关）、小型电磁阀等外设提供 24V 电源，但需注意总负载不超过 0.4A。

三、常见故障与排查

1. 输出电压异常

• 原因：输出过载触发保护（如多个继电器同时动作）、内部电容老化（长期高温环境下）。

• 排查：断开负载，空载测试输出；检查电容外观是否鼓包，必要时更换模块。

• 原因：输入电压低于 19.2V（如电源适配器故障）、馈线过长或线径过小导致压降过大。

• 排查：用万用表检测输入电压，确保在 19.2-28.8V 范围内；缩短电源线或更换更粗线缆（建议截面积 ≥0.75mm²）。

• 输出电压偏低：

• 无输出或间歇性工作：

2. 模块过热

• 原因：环境温度超过 55°C、散热孔堵塞、长期满负载运行。

• 处理：增加机柜风扇，确保模块周围空气流通；降额使用（建议负载不超过额定功率的 80%）。

3. 输入电源故障

• 原因：输入极性接反、保险丝熔断（若外接保险丝）。

• 处理：检查接线极性，更换同规格保险丝（推荐 3A 慢熔型）。

•

四、安装与维护建议

1. 安装规范

• 空间要求：模块两侧需预留至少 10mm 散热间隙，避免与其他发热元件（如变频器）相邻。

• 接地：将模块的 GR 端子（绿色）可靠接地（接地电阻 <100Ω），减少电磁干扰。

• 接线：使用压接端子连接输入输出线，避免松动导致接触不良。

2. 预防性维护

• 定期检查：每 6 个月清洁模块表面灰尘，检查端子是否氧化。

• 寿命管理：铝电解电容设计寿命约 5 年（25°C 环境），高温环境下需提前更换。

• 冗余配置：若系统要求高可靠性，可并联两个 CJ1W-PD022 模块，并添加二极管防止逆流（需外部电路设计）。

五、选型注意事项

1. 负载计算

• CPU 单元（CJ1M-CPU12）：5V 功耗 0.58A

• 8 点数字量输入模块（CJ1W-ID231）：5V 功耗 0.1A

• 总 5V 负载 = 0.58+0.1=0.68A（剩余 1.32A 可扩展其他模块）。

• 确保总负载电流不超过模块额定值（DC5V:2A + DC24V:0.4A）。例如：

2. 替代方案

• 若需更高功率，可选择 CJ1W-PD025（DC24V 输入，5V/5A + 24V/0.8A）。

• 若需 AC 输入，可选择 CJ1W-PA205R（AC100-240V 输入，5V/5A + 24V/0.8A）。

3. 兼容性

• 仅适用于 CJ 系列 PLC，无法与 NJ 系列 Machine Automation Controller 兼容。

六、配件与文档

1. 推荐配件

• 端子排：PFP-M（附带 2 个，用于输入输出接线）。

• 保险丝座：35mm 导轨安装型，适配 3A 慢熔保险丝。

2. 技术文档

• 用户手册：《CJ1W-PA/PD 电源单元规格书》提供详细参数与接线图。

• 故障诊断：通过 PLC 的错误代码（如 0091 表示电源异常）定位问题。
