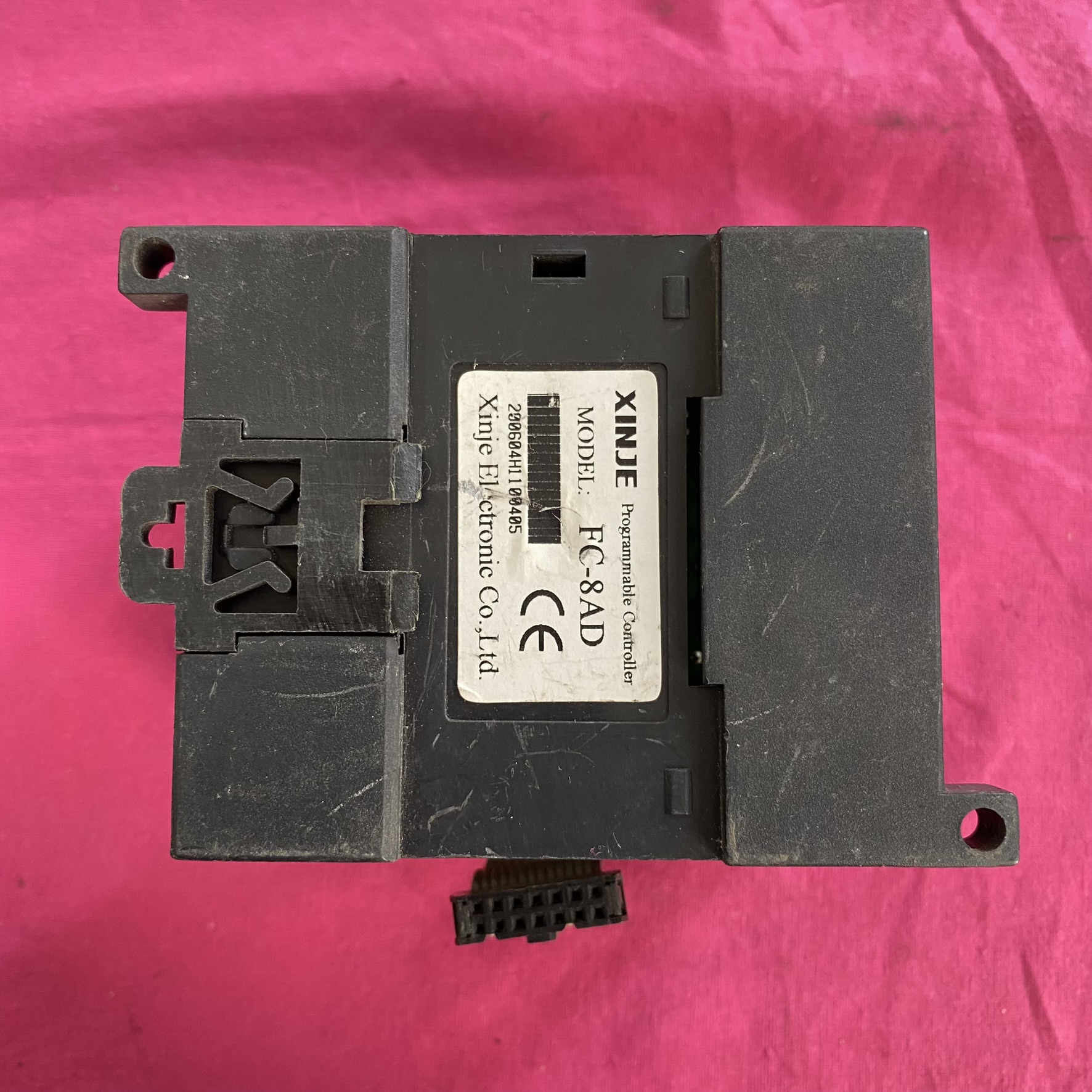

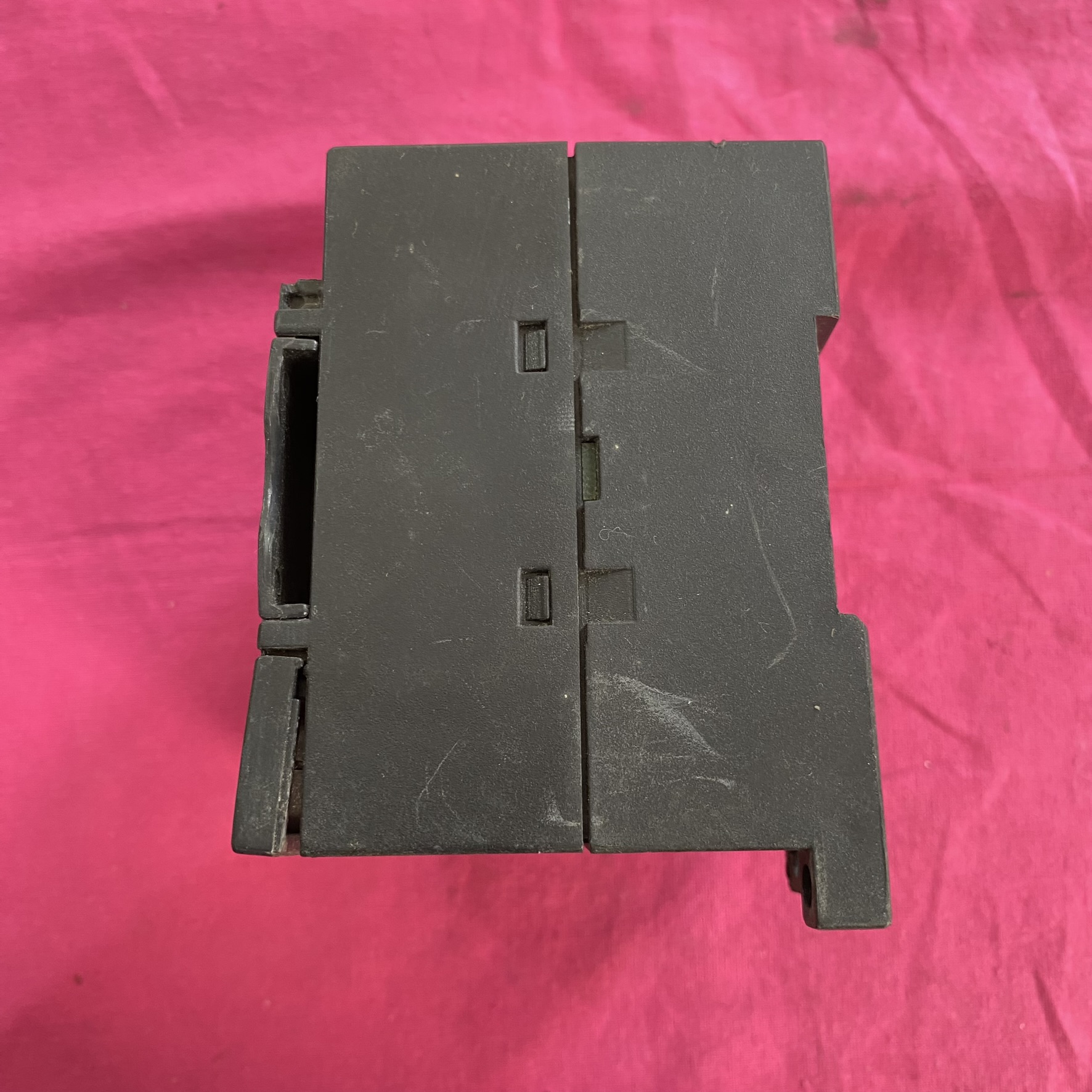

XINJE 信捷 FC-8AD 模拟量输入扩展模块

一、核心技术参数

1. 通道规格：8 路模拟量输入，其中前 4 路支持电压信号（如 0-5V、0-10V、±10V），后 4 路支持电流信号（如 4-20mA、0-20mA）。

2. 分辨率与精度：14 位高精度模数转换，分辨率达 1/16383，综合精度 ±1%。

3. 转换速度：每通道 2ms，适用于中速数据采集场景。

4. 电源要求：DC24V±10%，功耗约 150mA，需独立供电。

5. 信号隔离：部分型号（如 XC-E8AD-H）采用硬件隔离设计，抗干扰能力更强。

二、兼容性与安装

1. 适配 PLC 系列：

• XC 系列：如 XC3、XC5 等基本单元，支持右扩展，最多可连接 16 个模块。

• XL 系列：需通过专用扩展接口连接，扩展能力因 PLC 型号而异。

2. 安装方式：

• 标准 DIN 导轨安装（35mm），节省控制柜空间。

• 端子排接线，支持螺丝紧固，确保信号稳定。

•

三、编程与配置

1. 地址分配：

• 每个通道对应 PLC 的寄存器地址（如 D0-D7），通过编程软件（如 XDPPro）配置。

• 需在 PLC 的扩展模块设置中指定模块类型（如 FC-8AD），确保通信正常。

2. 指令应用：

• 使用模拟量读取指令（如 FROM）获取通道数据，数据格式为 16 进制（0-16383 对应模拟量范围）。

• 支持 C 语言编程，可自定义算法处理数据，提升灵活性。

四、典型应用场景

1. 过程控制：温度、压力、流量等传感器信号采集，例如工业炉温监控、管道流量调节。

2. 环境监测：湿度、光照度等模拟量数据采集，用于智能厂房环境管理。

3. 设备状态诊断：通过电流信号监测电机负载，实现故障预警。

五、注意事项

1. 接线规范：

• 电压输入通道需避免过载（最大 ±15V），电流输入通道需串联负载（≤500Ω）。

• 信号电缆需采用屏蔽线，远离动力线以减少干扰。

2. 环境要求：

• 工作温度 0℃-55℃，湿度 5%-95% RH（无凝露），避免腐蚀性气体。

3. 软件兼容性：

• 使用最新版编程软件（如 XDPPro V3.0），确保支持 FC-8AD 的参数配置。
