一、核心功能与技术参数

1. 电气规格

• 输入范围：支持 AC 85-264V 或 DC 120-370V 宽电压输入，兼容全球主流电网环境。

• 输出特性：固定输出 12V/1.67A，电压精度 ±1.0%，纹波与噪声 ≤120mVp-p，可满足工业设备对电源稳定性的严苛要求。

• 效率表现：典型效率 80%，空载功耗 <0.75W，符合欧盟 ErP 能效标准，适合长期运行。

2. 安全与保护机制

• 多重保护：内置 短路、过载、过电压 保护功能。短路时自动切断输出，故障排除后可自动恢复；过载时采用恒流限制模式，避免设备损坏。

• 绝缘性能：输入 - 输出隔离电压 3kVAC，输入 - 地隔离 2kVAC，确保高安全性。

• 安规认证：通过 UL508（工业控制）、TUV EN60950-1（信息技术设备）、CE 等国际认证，符合 IEC 61000-6-2（工业环境抗干扰）标准。

3. 结构与设计

• 紧凑尺寸：仅 22.5mm（宽）×90mm（高）×100mm（深），支持 TS-35/7.5 或 TS-35/15 标准 DIN 导轨安装，节省控制柜空间。

• 环境适应性：工作温度范围 -20°C 至 +70°C（需降额使用），抗振动（10-500Hz，2G）和冲击（300m/s²），适合恶劣工业环境。

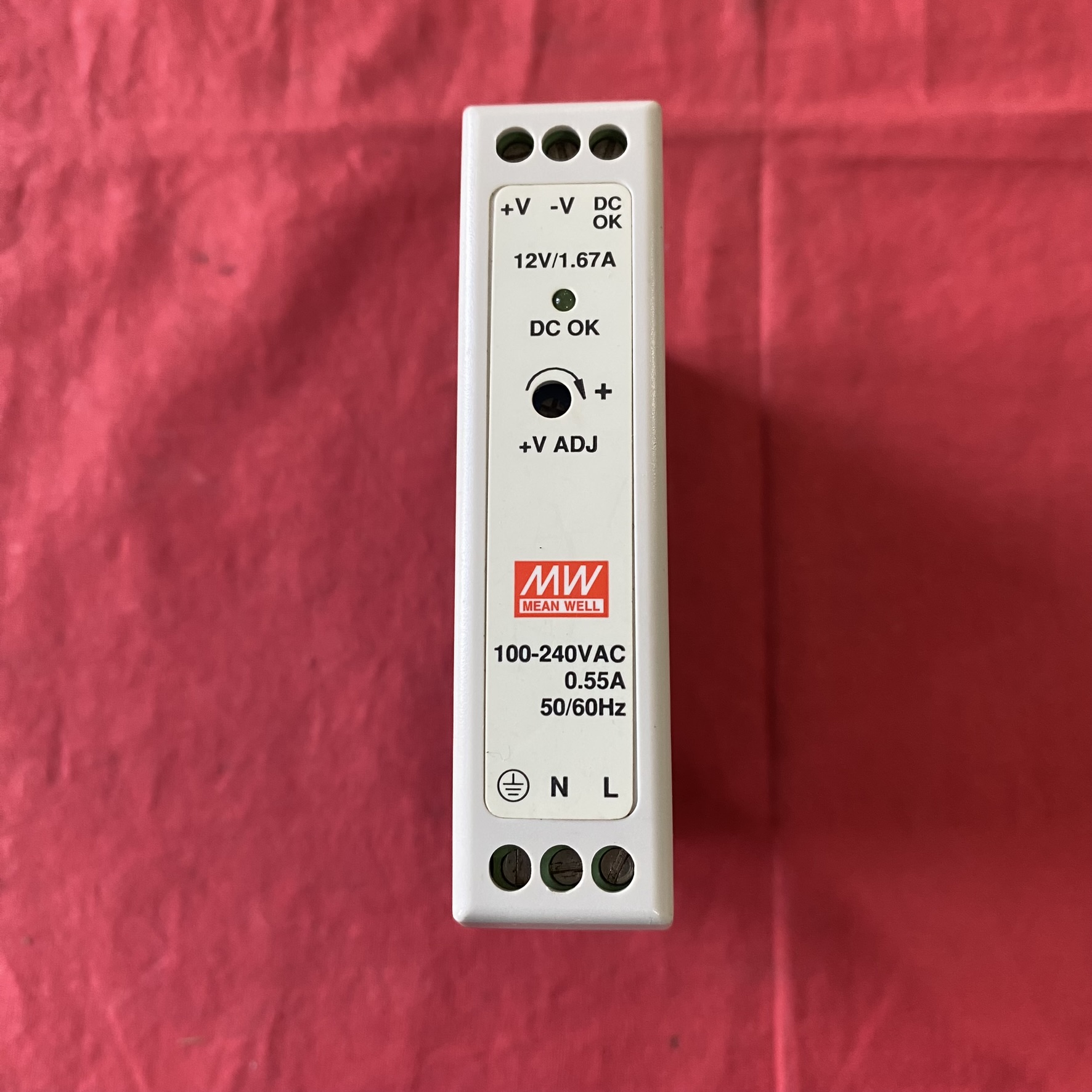

• 状态监测：内置 DC OK 信号输出（9-13.5V/40mA），可通过外部继电器或 PLC 实时监控电源工作状态。

二、典型应用场景

1. 工业自动化

• PLC 与传感器供电：为西门子 S7-1200、欧姆龙 CP1H 等小型 PLC 及压力 / 温度传感器提供稳定 12V 电源，确保控制信号准确传输。

• 工业机器人末端执行器：驱动气动阀、伺服电机驱动器等设备，支持 24 小时连续运行。

2. 智能建筑与安防

• 门禁系统：为读卡器、电磁锁、控制器供电，确保系统在断电时通过备用电池无缝切换。

• 视频监控：为摄像头、NVR 录像机提供冗余电源，配合 DC OK 信号实现远程故障预警。

3. 可再生能源

• 光伏逆变器辅助供电：为逆变器内部控制电路提供 12V 电源，支持宽电压输入以适应光伏阵列输出波动。

• 小型风力发电系统：为风速仪、数据采集模块等设备供电，提升系统可靠性。

三、安装与维护要点

1. 硬件安装

• 导轨固定：垂直安装于 35mm DIN 导轨，确保底部进线、顶部出线，预留 5mm 左右间隙 和 40mm 上下空间 以保证散热。

• 接线规范：输入输出端子采用螺丝紧固，建议使用 1.5mm² 铜线，扭矩 0.5-0.6N・m。AC 输入需连接 L/N/PE 三线，DC 输入需区分正负极。

• 接地要求：金属外壳必须可靠接地（PE 线），接地电阻 <10Ω，以降低电磁干扰和触电风险。

2. 调试与维护

• 上电测试：使用万用表测量输出电压是否在 11.8-12.2V 范围内，观察 DC OK 信号是否正常输出。

• 定期检查：每季度清洁端子排，检查接线是否松动；每年校验电源输出精度，偏差超过 ±2% 时需更换。

• 故障排查：若出现无输出，优先检查输入熔断器是否熔断、DC OK 信号是否异常；若频繁保护，需排查负载是否短路或过载。

•

四、选型对比与替代方案

1. MEAN WELL 同系列型号对比

   型号	输出电压	输出电流	效率	适用场景
   MDR-20-5	5V	3A	76%	低电压传感器、逻辑电路
   MDR-20-12	12V	1.67A	80%	PLC、工业机器人末端执行器
   MDR-20-24	24V	1A	84%	电磁阀、小型继电器

2. 竞品分析

   品牌	型号	优势	劣势	适用场景
   西门子	6EP1 334-2BA00	支持冗余并联，EMC 性能优异	价格较高，体积较大	高端工业控制系统
   施耐德	Altivar 312	集成制动单元，支持变频控制	输出电压固定，需额外配置滤波器	电机驱动系统
   ABB	PS450	宽温工作范围（-40°C 至 +85°C）	空载功耗较高（1.2W）	极端环境下的工业设备

五、技术支持与资源

1. 官方文档

• 用户手册：可在 MEAN WELL 官网 下载，包含详细接线图、参数设置及安全指南。

• 选型工具：使用 MEAN WELL 在线功率计算器，输入负载功率、电压等参数，快速匹配最合适的电源型号。

2. 服务与培训

• 技术支持：通过 400-887-1234 热线或在线工单系统，获取 24 小时故障诊断与选型建议。

• 认证培训：参加 MEAN WELL 工业电源应用培训，学习电源拓扑、EMC 设计及安全规范。

总结
