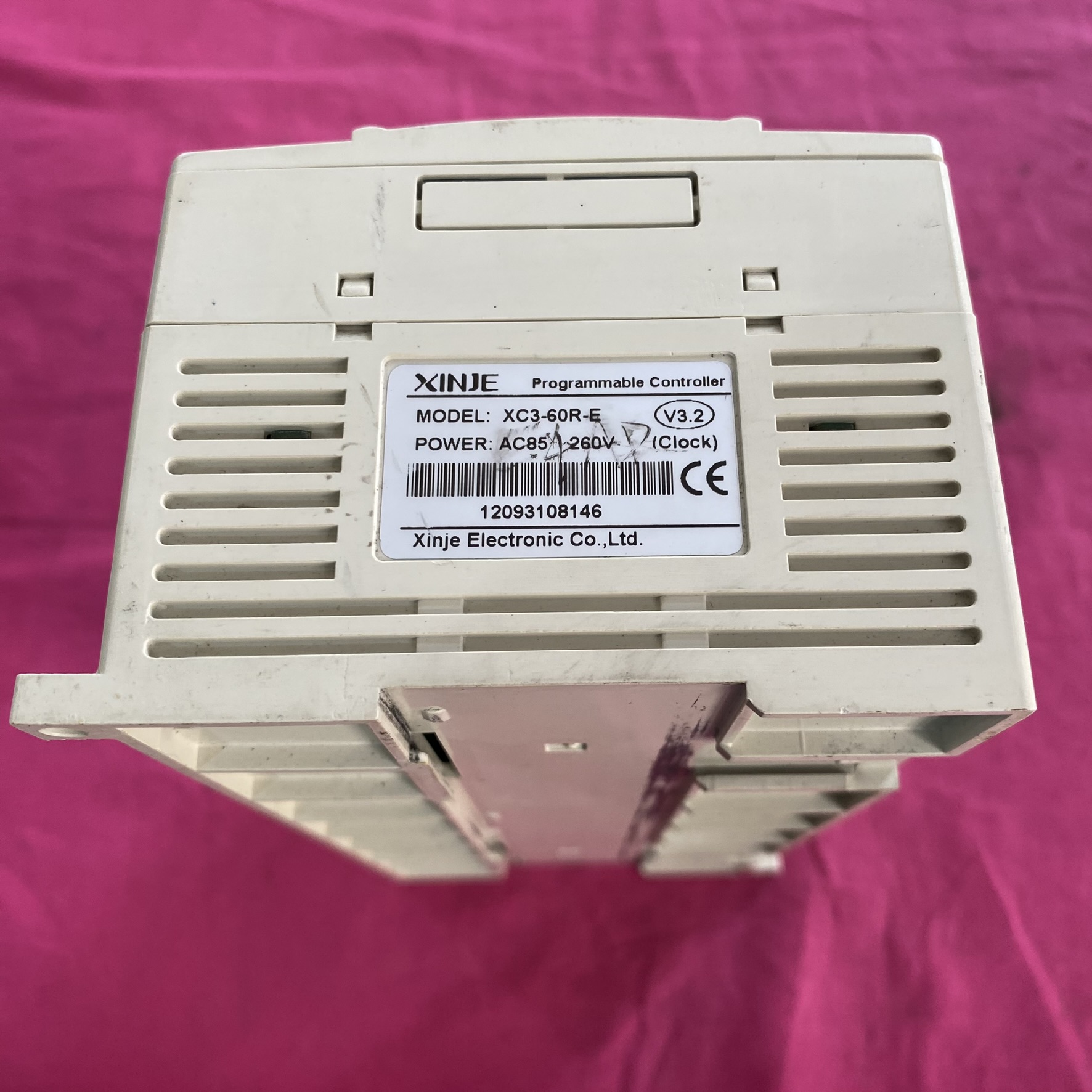

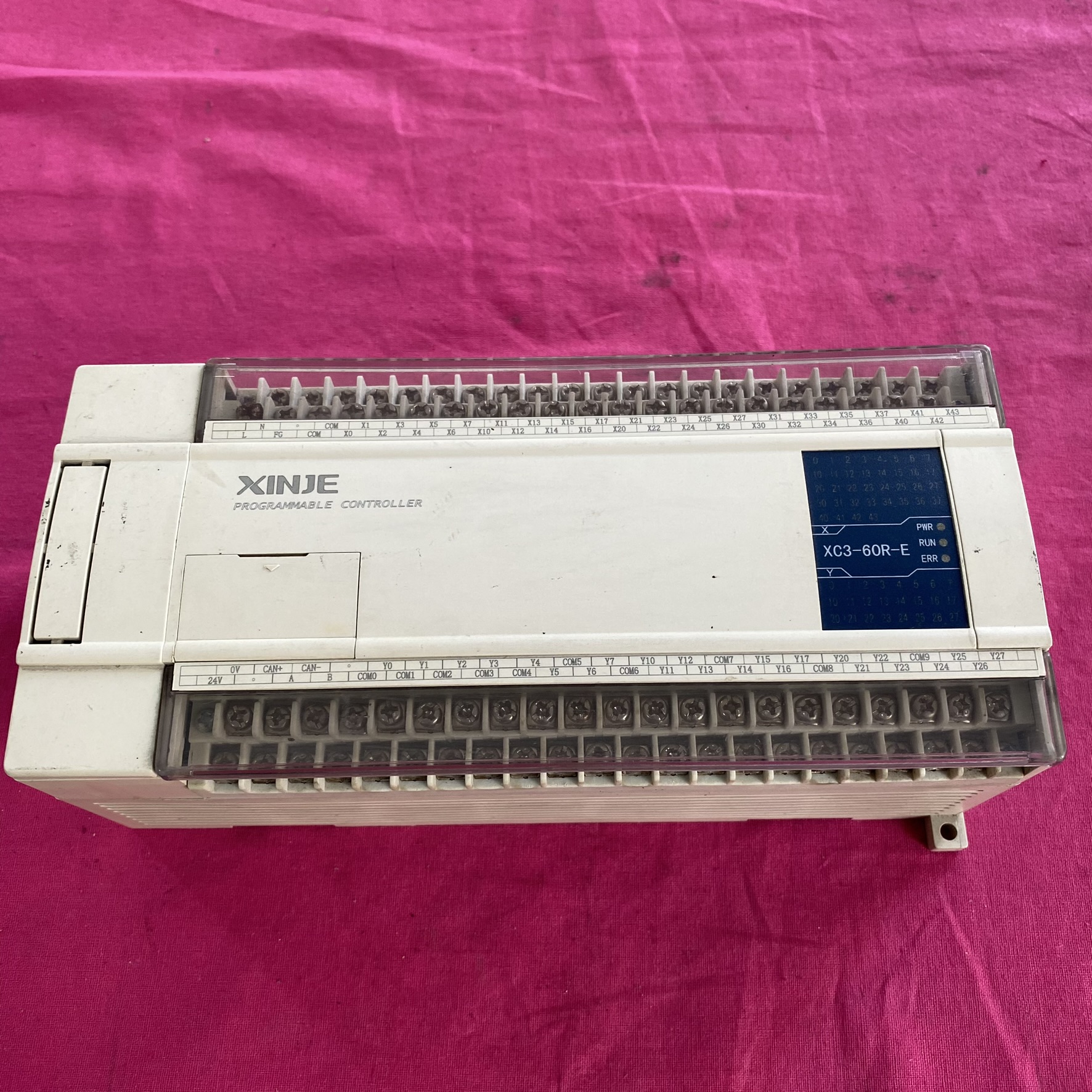

XINJE 信捷 XC3-60R-E 输入输出型 PLC

一、硬件规格

• I/O 配置：36 路 NPN 型数字量输入（X0~X43），24 路继电器输出（Y0~Y27），继电器触点容量为 AC250V/5A 或 DC30V/5A，适合驱动电磁阀、接触器等大电流负载。

• 电源：AC100-240V 供电，内置防浪涌保护，适应工业电网波动。

• 通信接口：标配 RS232（用于编程下载）和 RS485（支持 MODBUS RTU 协议），可扩展 BD 板实现更多通信功能（如以太网）。

• 扩展能力：支持连接扩展模块（如模拟量输入 / 输出模块 XC-E4AD2DA-H、温度采集模块 XC-E3AD4PT2DA 等），最多可扩展 7 个模块，满足复杂控制需求。

• 尺寸与安装：150mm×90mm×60mm，支持导轨或螺丝安装，适合紧凑空间。

二、性能参数

• 处理速度：基本指令执行时间 0.5μs / 条，应用指令（如浮点运算）速度约 9-10ms/6000 步，满足中等速度控制需求。

• 存储容量：用户程序容量 128KB，数据寄存器 9024 字，支持掉电保持（FlashROM + 锂电池）。

• 特殊功能：

• 2 路 AB 相高速计数器（最高 80KHz），可用于位置测量或转速监测。

• 2 路高速脉冲输出（最高 100KHz，仅晶体管型支持），可控制步进电机或伺服驱动器。

• 6 路外部中断，支持快速响应外部事件。

三、编程与软件

• 编程方式：支持梯形图（LD）、指令表（IL）、顺序功能图（SFC），兼容 IEC61131-3 标准，通过 XCPPro 软件进行离线编程和在线调试。

• 软件功能：

• 支持程序加密（6 位 ASCII 密码）、数据备份与恢复。

• 提供模拟量校准、PID 调节等实用工具，简化复杂控制算法开发。

• 支持与信捷触摸屏、变频器无缝集成，实现一站式解决方案。

五、注意事项

• 停产状态：XC3-60R-E 已停产，市场流通多为库存或翻新货，建议通过信捷授权代理商采购以确保正品。

• 配件支持：信捷承诺停产后 10 年提供备件供应，但部分扩展模块可能已稀缺，需提前评估长期维护成本。

• 兼容性：XC 系列扩展模块（如模拟量模块）与 XD 系列不兼容，升级时需更换为 XD 专用模块。

一、制造业核心控制

1. 自动化生产线作为生产线的 “大脑”，XC3-60R-E 可协调输送线、装配机器人、检测设备等多环节运行。例如，通过 36 路数字量输入采集传感器信号（如物料到位、设备故障），24 路继电器输出控制电机启停、电磁阀换向。其高速计数功能（最高 80KHz）可精准统计产品数量，支持包装机械的定量灌装、标签粘贴等流程。
2. 机床与加工设备用于控制铣床、钻床等机床的主轴启停、进给轴运动。通过扩展模拟量模块（如 XC-E4AD2DA-H），可实现对刀具路径的闭环控制，例如根据温度传感器数据调整切削速度，提升加工精度。

二、过程控制与环境调节

1. 智能温室与农业自动化配合温湿度传感器、光照度仪等设备，XC3-60R-E 可实现温室环境的全自动调节。例如，通过模拟量输出模块控制通风机、灌溉泵的运行频率，同时利用高速脉冲输出驱动遮阳帘步进电机，确保作物生长在最佳环境中。
2. 水处理系统在污水处理厂中，PLC 可监测水质参数（如 pH 值、浊度），通过 PID 算法调节加药泵的流量，并控制格栅机、曝气设备的启停。XC3-60R-E 的继电器输出可承受高电压（AC250V），直接驱动大功率水泵接触器。

3.

三、物流与仓储自动化

1. 智能仓储系统用于控制 AGV（自动导引车）的路径规划、货架升降机的定位以及分拣系统的快速切换。其 2 路高速脉冲输出（最高 100KHz）可精确控制伺服电机，实现货物的精准搬运。此外，通过 RS485 接口与 WMS（仓储管理系统）通信，实时同步库存信息。
2. 输送线控制在快递分拣中心，XC3-60R-E 可根据扫码枪识别的订单信息，通过数字量输出驱动分流气缸，将包裹分配至不同滑道。其高速计数功能可实时监控输送线速度，防止过载。

四、能源与基础设施

1. 电力设备监控用于变电站的开关状态监测、电容器组投切控制。通过扩展数字量模块，可同时采集数十路断路器的分合闸信号，并通过继电器输出实现远程控制。其宽电压输入（AC100-240V）适应复杂电网环境。
2. 电梯与升降设备作为电梯控制系统的底层控制器，XC3-60R-E 可处理层站召唤、轿厢位置反馈等信号，通过继电器输出控制电机变频器和门锁继电器。其外部中断功能（6 路）可快速响应紧急制动信号，保障乘客人身安全。

五、传统工业升级改造

1. 纺织机械在喷气织机、纺纱机中，XC3-60R-E 通过高速计数监测纱线张力，利用脉冲输出控制卷绕电机的转速，确保纱线均匀度。其耐高温设计（工作温度 0-55℃）适应纺织车间的高湿度、粉尘环境。
2. 食品饮料加工用于饮料灌装线的液位检测、杀菌釜的温度控制。例如，通过模拟量输入模块采集压力传感器数据，结合 PID 算法调节蒸汽阀门开度，确保杀菌过程符合 HACCP 标准。继电器输出的高可靠性（机械寿命 10 万次以上）可避免因触点粘连导致的生产事故。
