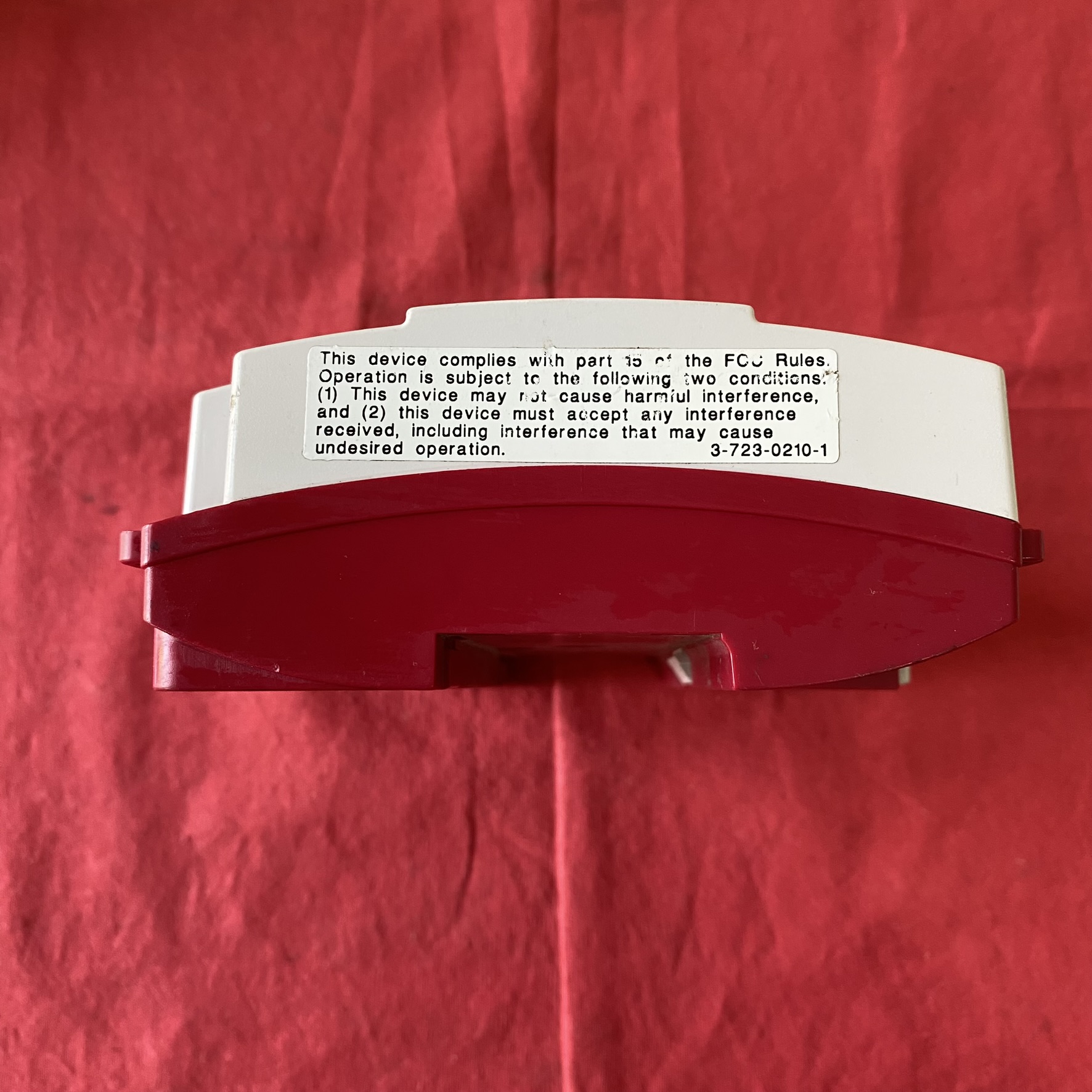

一、核心功能与技术特性

1. 灵活的控制架构

• 模拟输入（AI）：2 路（0-10V 或 4-20mA），用于连接温度传感器、湿度变送器。

• 数字输入（DI）：4 路（干接点或 24VDC），支持窗门开关、 occupancy 传感器信号。

• 模拟输出（AO）：1 路（0-10V），控制电动调节阀或变频器。

• 数字输出（DO）：3 路（继电器，250VAC/5A），驱动风机、电磁阀等执行器。

• 多协议通信：支持 LONWORKS® 技术 和 Modbus RTU，可无缝集成至施耐德 TAC Vista™ 建筑管理系统（BMS），或与第三方 PLC、HMI 设备通信。

• 本地逻辑处理：内置 BACnet/IP 服务器，可独立执行时间表控制、温度调节等功能，减少对中央控制器的依赖。

• 输入输出配置：

2. 能效优化策略

• 需求响应控制：根据实时负荷动态调整风机转速和水阀开度，例如通过 焓值控制 优化新风量，降低能耗。

• 经济运行模式：联动室外温度传感器，在过渡季优先引入免费新风，减少制冷 / 制热需求。

• 夜间节能：通过时间表设置，在非工作时段自动降低室内温度设定值，节省能源。

3. 安全与可靠性设计

• 冗余通信：支持 双 LONWORKS 总线，确保在网络故障时仍能维持基本控制功能。

• 故障自诊断：实时监测设备状态，通过 LED 指示灯或远程报警提示传感器故障、通信中断等问题。

• 浪涌保护：内置过压、欠压保护电路，可承受 2kV 浪涌冲击，适应复杂电网环境。

二、典型应用场景

1. 商业建筑

• 办公空间：根据人员密度动态调节空调参数，例如通过 occupancy 传感器自动切换 “有人 / 无人” 模式，降低非工作时段能耗。

• 酒店客房：集成智能温控面板，支持本地手动调节与远程集中控制，提升入住体验并减少能源浪费。

2. 工业厂房

• 洁净室环境：与压力传感器联动，维持室内正压并控制温湿度波动（±0.5℃/±5% RH），满足半导体、制药等行业的严苛要求。

• 车间通风系统：根据工艺需求动态调节排风机频率，同时通过 CO₂传感器优化新风量，保障空气质量。

3. 智能建筑改造

• 既有建筑升级：兼容传统 4-20mA 信号，可无缝替换老旧控制器，同时支持数字化改造，实现能耗数据的实时上传与分析。

• 能源审计与优化：通过 Modbus 接口连接电表、水表，采集能耗数据并生成报表，辅助制定节能策略。

三、安装与调试要点

1. 硬件部署规范

• 模拟信号采用 屏蔽双绞线，与强电线路间距≥30cm，避免电磁干扰。

• 继电器输出需并联 RC 吸收电路（100Ω/0.1μF），保护触点免受电弧损伤。

• 电源要求：AC 230V±10%（50/60Hz），功耗≤10W，需通过 IEC 61000-4-5 浪涌测试。

• 安装方式：支持 35mm DIN 导轨 或墙面安装，建议垂直安装以保证散热空间，环境温度范围 0-50℃，湿度 10-90% RH（无结露）。

• 接线标准：

2. 参数配置流程

• 基础设置：通过施耐德 ZBuilder 软件 配置设备地址、通信协议、传感器类型等基础参数。

• PID 优化：针对风机盘管的惯性特性，启用 自适应 PID 算法，自动调整比例（P）、积分（I）、微分（D）参数，抑制温度超调。

• 时间表编程：支持 7 天 ×24 小时 分段控制，例如设置工作日早 8 点将温度从 22℃升至 24℃，午休时段降至 23℃。

3. 系统集成示例

• 与施耐德 EcoStruxure™ 平台对接：通过 BACnet/IP 协议上传实时数据，在云端实现能源消耗可视化、故障预警及远程参数调整。

• 第三方系统集成：利用 Modbus RTU 从机功能，将控制器数据映射至西门子 Desigo 或江森自控 Metasys 系统，实现跨品牌兼容。

4.

四、维护与故障处理

1. 预防性维护计划

• 日常检查：每月清洁控制器表面灰尘，检查端子排是否松动；每季度校验传感器精度（如用标准电阻箱模拟 Pt100 信号）。

• 固件升级：通过 ZBuilder 软件定期更新固件，获取新功能与安全补丁，建议每年至少升级一次。

• 电池更换：内置备用电池（CR2450）寿命约 5 年，到期需及时更换，避免参数丢失。

2. 常见故障排查

   故障现象	可能原因	解决方法
   无通信	LONWORKS 总线短路 / 终端电阻缺失	检查总线接线，确保终端电阻（120Ω）正确连接。
   温度波动大	传感器位置不当 / PID 参数失衡	重新安装传感器至回风管道；启用自整定功能优化 PID 参数。
   继电器误动作	电磁干扰 / 输出过载	增加信号滤波电容；检查负载电流是否超过继电器额定值（5A）。
   风机不启动	接触器触点烧蚀 / DO 输出配置错误	更换接触器；确认 DO 输出类型设置为 “风机高速档”。

五、选型对比与替代方案

1. 施耐德 Xenta 系列型号对比

   型号	控制对象	通信协议	适用场景
   121-FC/230	风机盘管、热泵	LONWORKS/Modbus RTU	中小型建筑、单区域控制
   121-HP/230	热泵机组	LONWORKS/Modbus TCP	别墅、小型商业建筑
   300-FC/230	变风量箱（VAV）	BACnet/IP	大型办公楼、购物中心

2. 竞品分析

   品牌	型号	优势	劣势	适用场景
   西门子	Desigo FC70	与 S7 PLC 无缝集成，支持 Profinet	价格较高，编程复杂度高	工业级控制系统
   江森自控	Metasys N2	图形化组态工具直观，支持移动 APP 监控	需额外购买授权，本地化服务较弱	高端商业综合体
   霍尼韦尔	XL500	内置能源管理模块，支持预测性维护	通信协议兼容性一般	医院、数据中心

六、行业实践与典型案例

• 某写字楼改造项目：

  采用 TAC 121-FC/230 替换原有继电器控制方式，通过 焓值控制 优化新风量，结合 occupancy 传感器实现 “人来开机、人走节能”，改造后空调系统能耗降低 22%，投资回收期仅 18 个月。

• 某制药厂洁净室：

  利用控制器的 多段 PID 控制 功能，将温度波动控制在 ±0.3℃，湿度波动 ±3% RH，同时通过 Modbus 接口将数据上传至 MES 系统，满足 GMP 认证要求。

七、技术支持与资源

1. 官方文档

• 用户手册：可在 施耐德电气官网 下载，包含接线图、参数列表及编程指南。

• 应用白皮书：获取《建筑自动化系统中的区域控制器选型与配置》等技术文档，指导实际应用。

2. 服务与培训

• 技术支持：通过 400-810-1315 热线或在线工单系统，获取 24 小时故障诊断与远程调试服务。

• 认证培训：参加施耐德 TAC 认证工程师培训，学习 Xenta 控制器的编程、系统集成与故障处理技能。

总结
