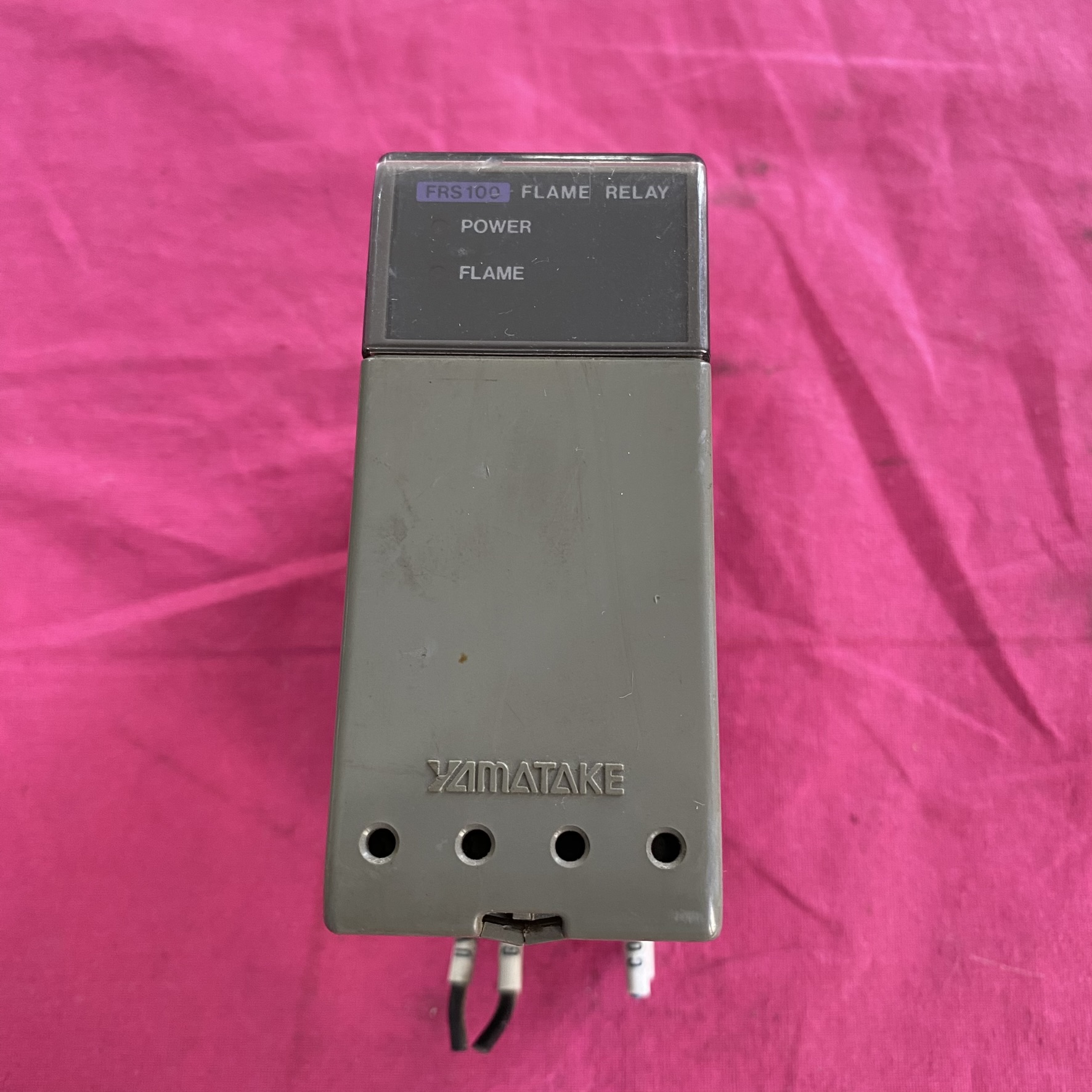

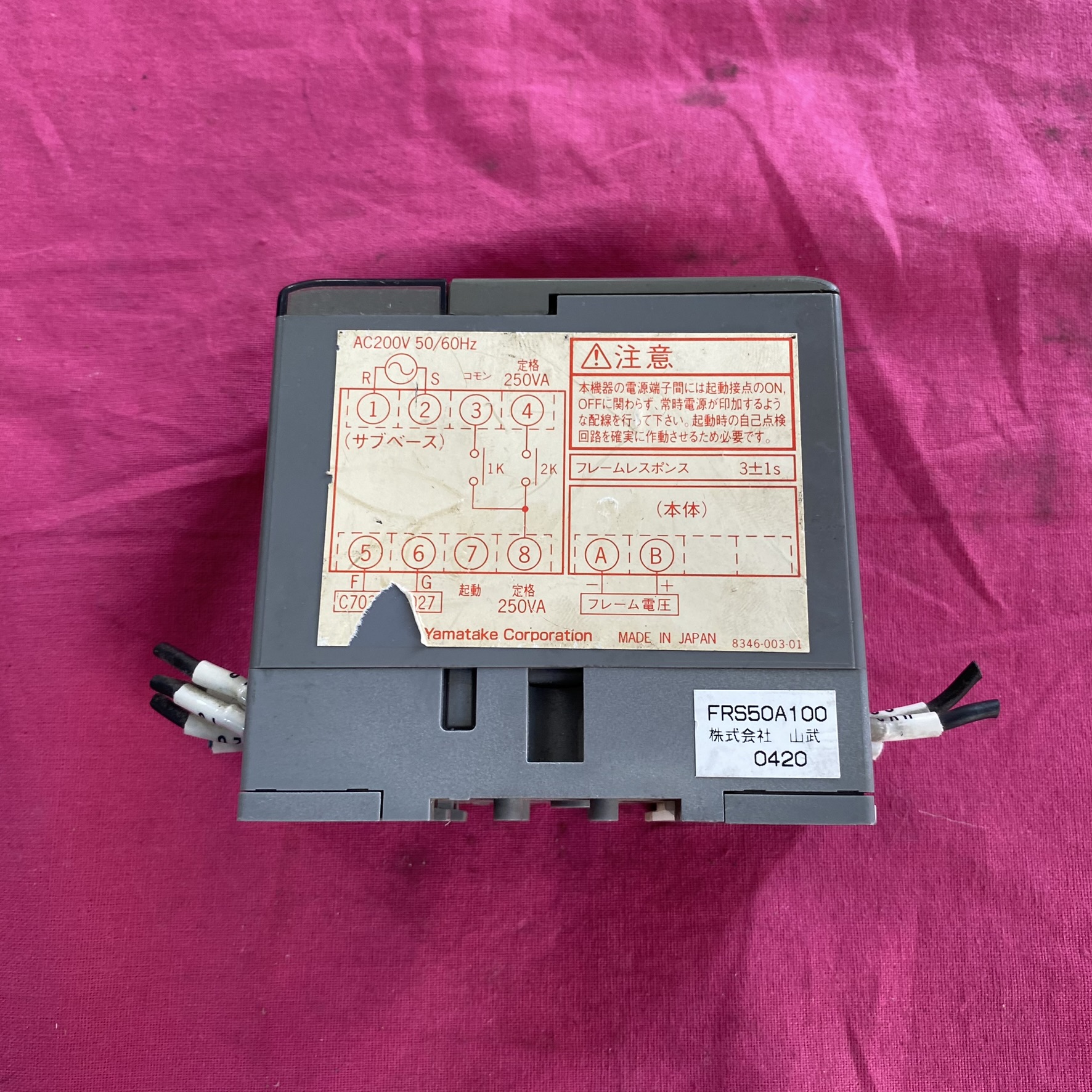

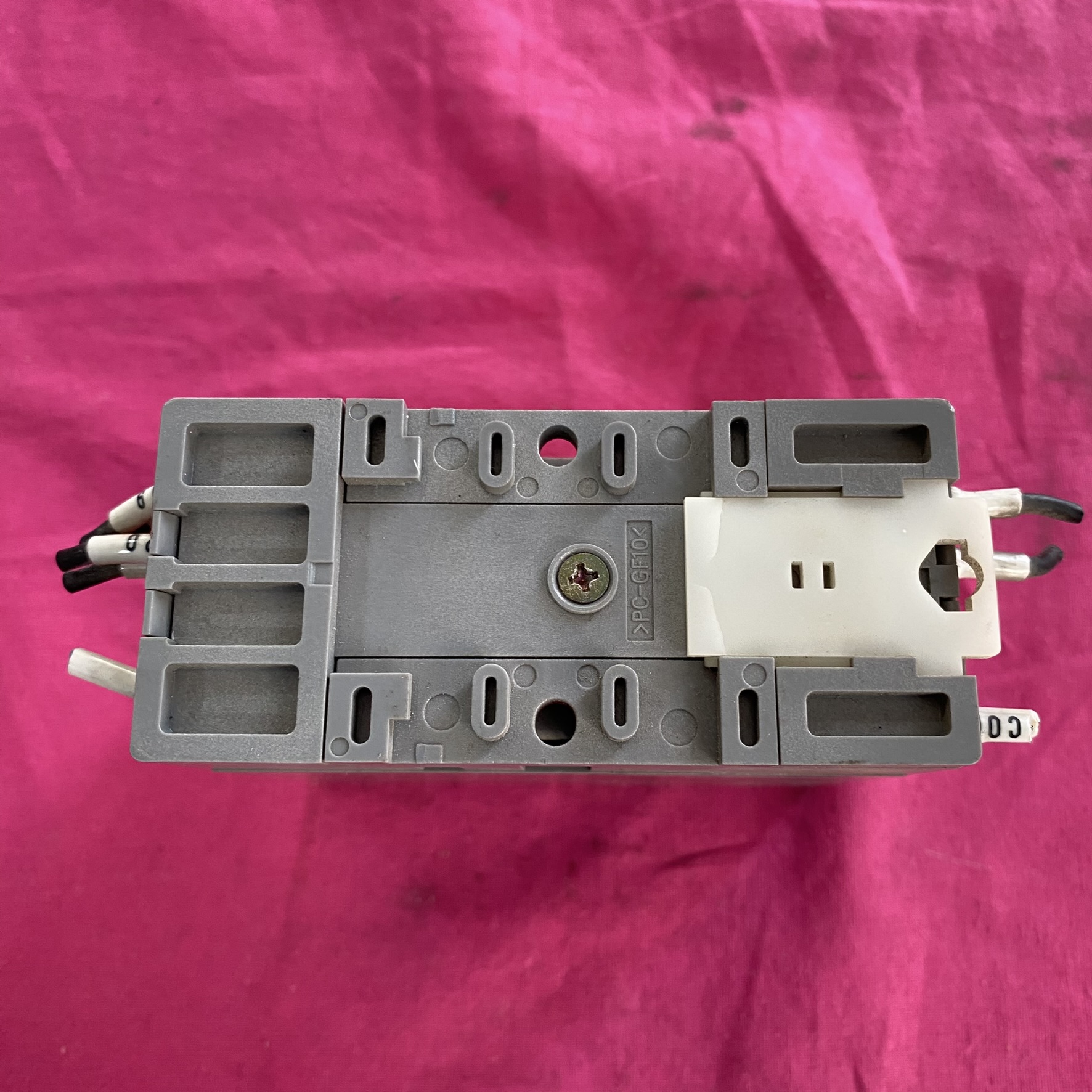

YAMATAKE 山武  FRS100 安全控制火焰继电器

一、核心功能与特点

1. 安全控制机制

• 自检电路：在启动前自动检测系统状态，防止异常情况下点火启动。

• 火焰监测：可搭配火焰棒或紫外线火焰检测器（如 AUD100 系列），实时监测主火焰和副火焰状态。若主火焰失效，控制器会立即切断燃料供应，避免爆炸风险。

• 故障保护：具备过电流、过热等多重保护功能，确保设备在异常情况下安全停机。

2. 适用场景

• 批量操作：适用于 24 小时内至少启停一次的燃烧设备，例如间歇性生产的加热炉、干燥机等。

• 多燃烧器系统：支持多个烧嘴的协同控制，可通过 DIN 导轨安装，节省空间并简化布线。

3. 型号与参数

• 电源规格：AC100V（50/60Hz），功耗≤3W。

• 响应时间：标准型号（如 FRS100B100-2）在火焰电压 2V 时响应时间为 3±1 秒，高感度型号（如 FRS100C150-2）在火焰电压 3.5V 时响应时间缩短至 2 秒。

• 重量：约 270g（不含安装底座），轻便且易于集成。

二、操作与安装注意事项

1. 接线规范

• 电源与负载连接：需使用与型号标签一致的电源电压，并将负载（如点火变压器、电磁阀）直接连接到控制器输出端子，避免中间环节影响安全性。

• 信号隔离：火焰监测器信号线需与电源线、高压电缆分离布线，间距至少 10cm，防止电磁干扰。

2. 安全操作要求

• 启动前检查：必须执行预吹扫和点火时序测试，确保燃烧室内无残留燃料。副烧嘴停止测试需每月至少进行一次，测试后需恢复所有跳线和限位开关设置。

• 专业维护：应由具备燃烧设备操作资质的人员进行安装、调试和维护，禁止非专业人员擅自改动电路。

3. 环境要求

• 安装位置：需避免潮湿、高温、腐蚀性气体或强振动环境，建议安装在通风良好的控制箱内。

•

四、维护与故障处理

1. 定期检查

• 火焰电压检测：每月至少检查一次火焰电压，确保监测器正常工作。若电压异常，需清洁火焰棒或更换检测器。

• 元件老化：控制器使用寿命有限，若设备运行时间超过其设计寿命，建议预防性更换以避免突发故障。

2. 常见故障排查

• 无法点火：检查电源是否正常、火焰监测器是否损坏、燃料供应是否中断。

• 误报警：可能由紫外线干扰或信号线接触不良引起，需调整检测器位置或加固接线。
