一、核心功能与技术参数

1. 多协议转换与串口兼容性

• 虚拟 COM 端口：通过驱动程序将串口映射为计算机虚拟 COM 口，兼容传统串口软件（如 Modbus RTU 主站）。

• TCP/UDP 透传：直接传输原始串口数据至目标 IP 地址，支持 TCP Server/Client 和 UDP 模式，适用于实时数据采集。

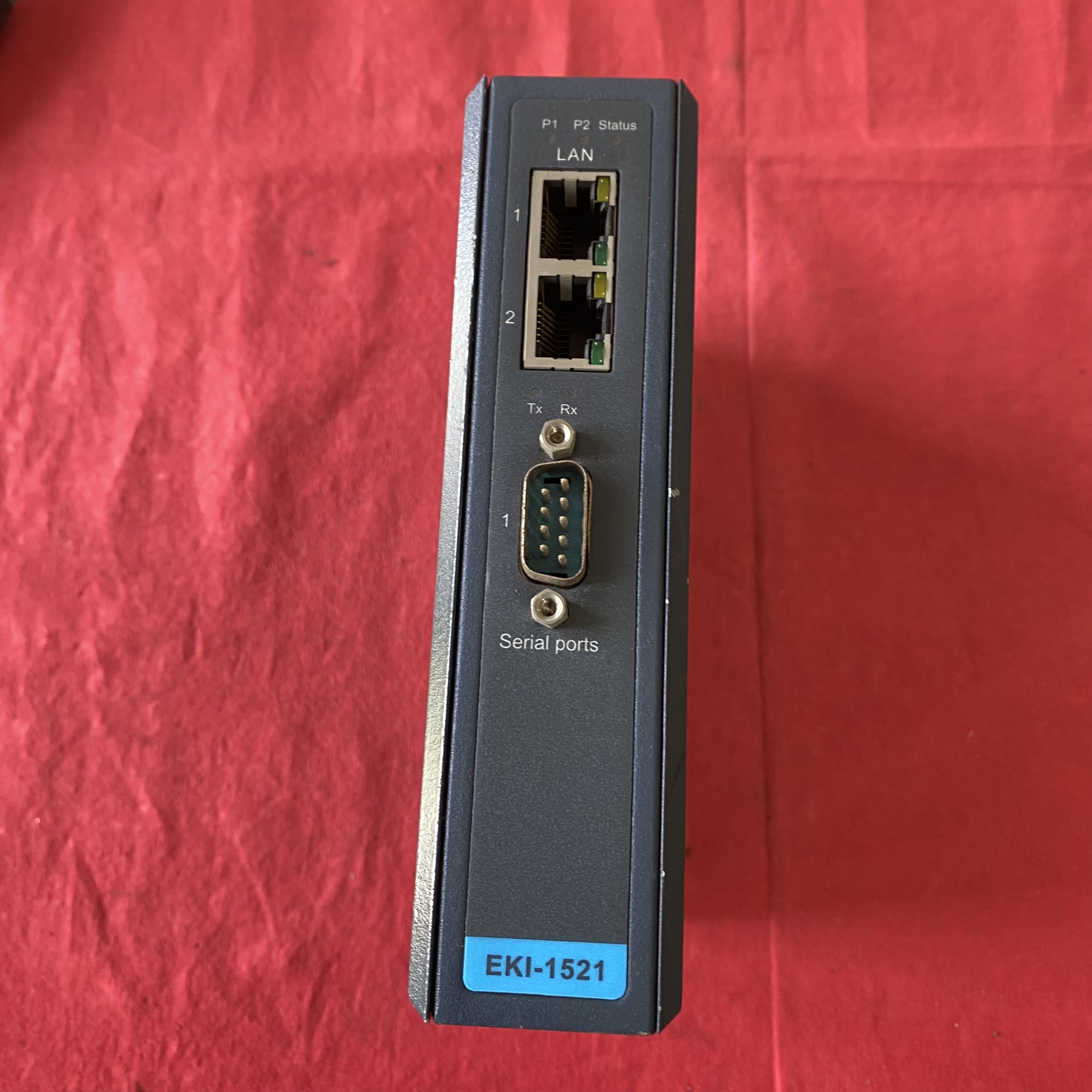

• 支持接口：1 个 DB9 公头串口，兼容 RS-232/422/485（软件可配置），支持波特率范围 50bps~921.6kbps，满足工业传感器、PLC、仪表等设备的通信需求。

• 通信模式：

• 数据保护：内置 15kV ESD 静电保护 和 2kV/4kV 浪涌保护（线对线 / 线对地），可抵御工业环境中的电气干扰。

2. 双网口冗余与工业级可靠性

• 标准型号：工作温度 -10°C~60°C，湿度 10%~95% RH（无结露），适合常规工业场景。

• 宽温型号（EKI-1521I）：支持 -40°C~75°C 极端温度，通过 IEC 60068-2-27 冲击测试（50g）和 IEC 60068-2-6 振动测试（5g），适用于户外或高温环境。

• 双以太网口：2 个 10/100Mbps RJ45 端口（支持 Auto MDI/MDIX），支持 链路聚合或冗余备份，确保网络中断时无缝切换。

• 宽电压输入：支持 12~48VDC 电源，具备反接保护和过流保护，适应复杂工业供电环境。

• 环境适应性：

3. 灵活配置与管理

• 配置方式：支持 Web 浏览器、Telnet、Windows 工具（如 Advantech Device Configuration Utility）进行参数设置，可远程修改 IP 地址、串口协议等。

• 状态监控：通过 LED 指示灯实时显示电源、网络连接、串口活动状态，支持 SNMP MIB-II 协议，可集成至 SCADA 系统。

二、典型应用场景

1. 工业自动化与远程控制

• PLC 联网：将西门子 S7-200、欧姆龙 CP1H 等 PLC 的串口数据转换为以太网信号，通过 Modbus TCP 协议上传至云端或本地服务器，实现设备状态监控与远程编程。

• 智能传感器集成：连接温度 / 压力传感器（如 E+H Proline 系列），通过 TCP 透传模式将实时数据传输至边缘计算网关（如研华 UNO 系列）进行预处理。

2. 能源与基础设施

• 智能电网：在变电站中，将串口电力仪表（如施耐德 PM800）的数据转换为 Modbus TCP，通过冗余以太网链路传输至主站系统，实现电能质量监测。

• 水处理：在污水处理厂，通过 EKI-1521 连接水质分析仪（如哈希 Hach），结合双网口冗余确保数据连续上传至中控室。

3. 智能交通与物流

• 智能交通系统（ITS）：在高速公路收费站，将串口车道控制器（如深圳金溢科技 RSU）与后台管理系统连接，支持多车道数据并发传输。

• 物流仓储：在自动化立体仓库中，通过 EKI-1521 连接 AGV 车载控制器（如极智嘉 Geek+），实现车辆位置与状态的实时监控。

三、安装与调试要点

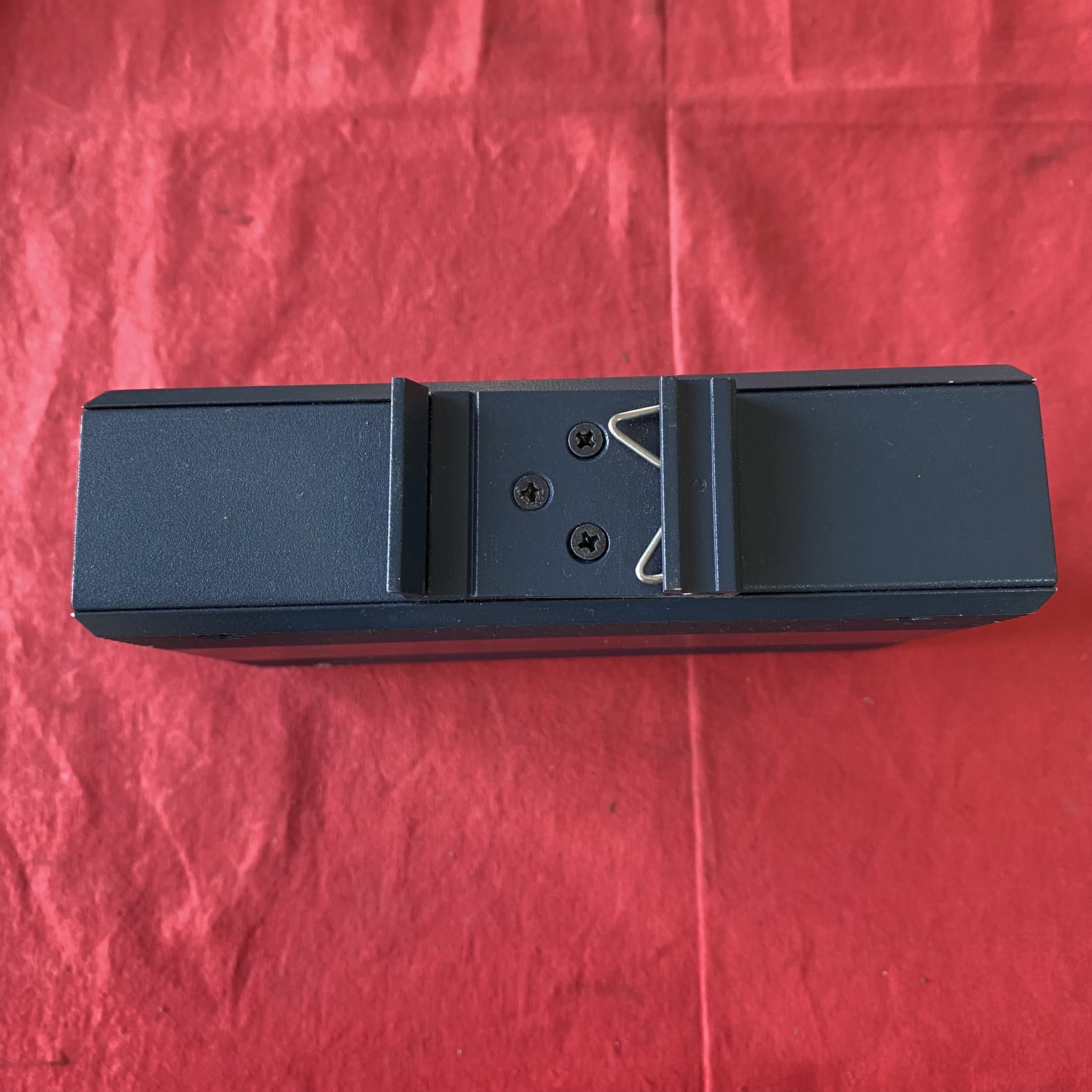

1. 硬件连接

• RS-232：使用 DB9 公头，连接 TxD、RxD、GND 引脚。

• RS-485：采用两线制（Data+、Data-），需短接 RTS 引脚（引脚 7）以启用自动数据流控制。

• 串口接线：

• 网络部署：双网口可配置为 主备模式（Port Trunking）或 双网段隔离，建议使用屏蔽双绞线（如 Belden 3103A），与强电线路间距≥30cm。

2. 参数配置示例

• Modbus RTU 转 TCP：

• 虚拟 COM 端口映射：

1. 安装 Advantech VCOM 驱动，将 EKI-1521 映射为 COM3。

2. 在组态软件（如 Wonderware InTouch）中配置 COM3 为 Modbus RTU 主站，直接连接串口设备。

3. 在 Web 界面设置串口协议为 Modbus RTU，从机地址 1，波特率 9600bps。

4. 配置 TCP Server 模式，监听端口 502，将数据转发至 PLC 或 SCADA 主站。

5.

3. 故障排查

   问题现象	可能原因	解决方法
   无法 ping 通设备	IP 冲突或网络配置错误	通过 DHCP 获取 IP 或手动设置固定 IP，检查网关和子网掩码。
   串口数据丢失	波特率不匹配或干扰	校验设备与 EKI-1521 的波特率、校验位是否一致；使用屏蔽线并接地。
   双网口冗余失效	链路聚合配置错误	确认端口模式为 LACP 或静态聚合，检查交换机配置是否支持。

四、选型对比与替代方案

1. 研华同系列型号对比

   型号	串口数量	以太网口	宽温支持	适用场景
   EKI-1521	1	2	否	单设备联网、常规环境
   EKI-1521I	1	2	是	户外、高温或振动环境
   EKI-1522	2	2	否	多串口设备、中小型系统
   EKI-1524	4	2	否	大规模串口设备、复杂系统

2. 竞品分析

   品牌	型号	优势	劣势	适用场景
   Moxa	NPort 5110	支持导轨 / 桌面安装，内置防火墙	价格较高，宽温型号需定制	金融、医疗等高可靠性场景
   Hirschmann	RS20-1600	支持 PROFINET 协议，防护等级 IP40	配置复杂，需专用软件	汽车制造、化工等工业现场
   Wago	750-820	模块化设计，支持热插拔	体积较大，成本较高	电力、轨道交通等严苛环境

五、技术支持与资源

1. 官方文档

• 用户手册：可在 研华官网 下载，包含详细接线图、配置指南及故障处理流程。

• 驱动与工具：Advantech Device Configuration Utility 支持 Windows/Linux，可自动搜索设备并批量配置。

2. 服务与培训

• 技术支持：通过 400-810-0345 热线或在线工单系统，获取 24 小时远程调试服务。

• 认证培训：参加研华 工业通信认证课程，学习串口服务器配置、工业协议解析等技能。
