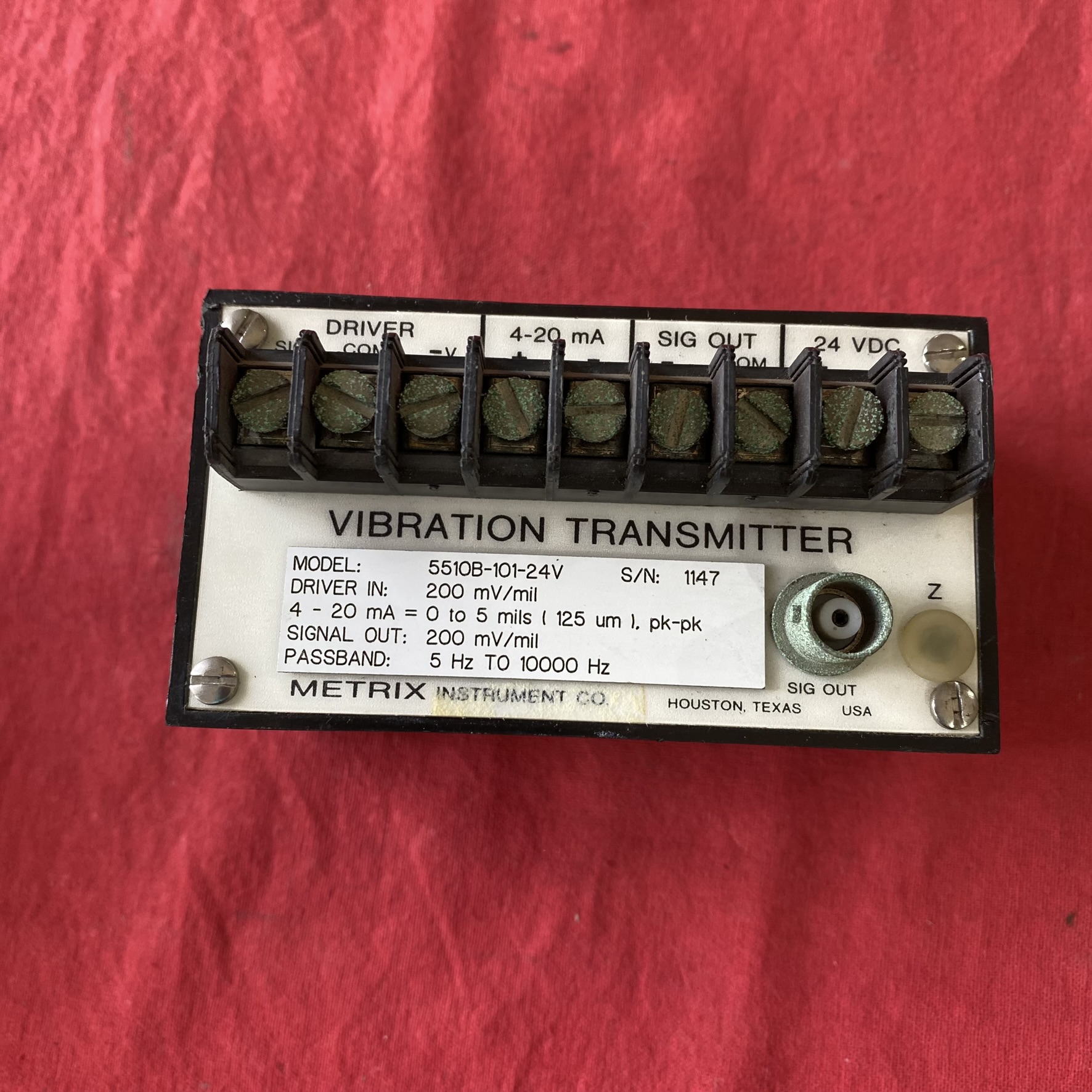

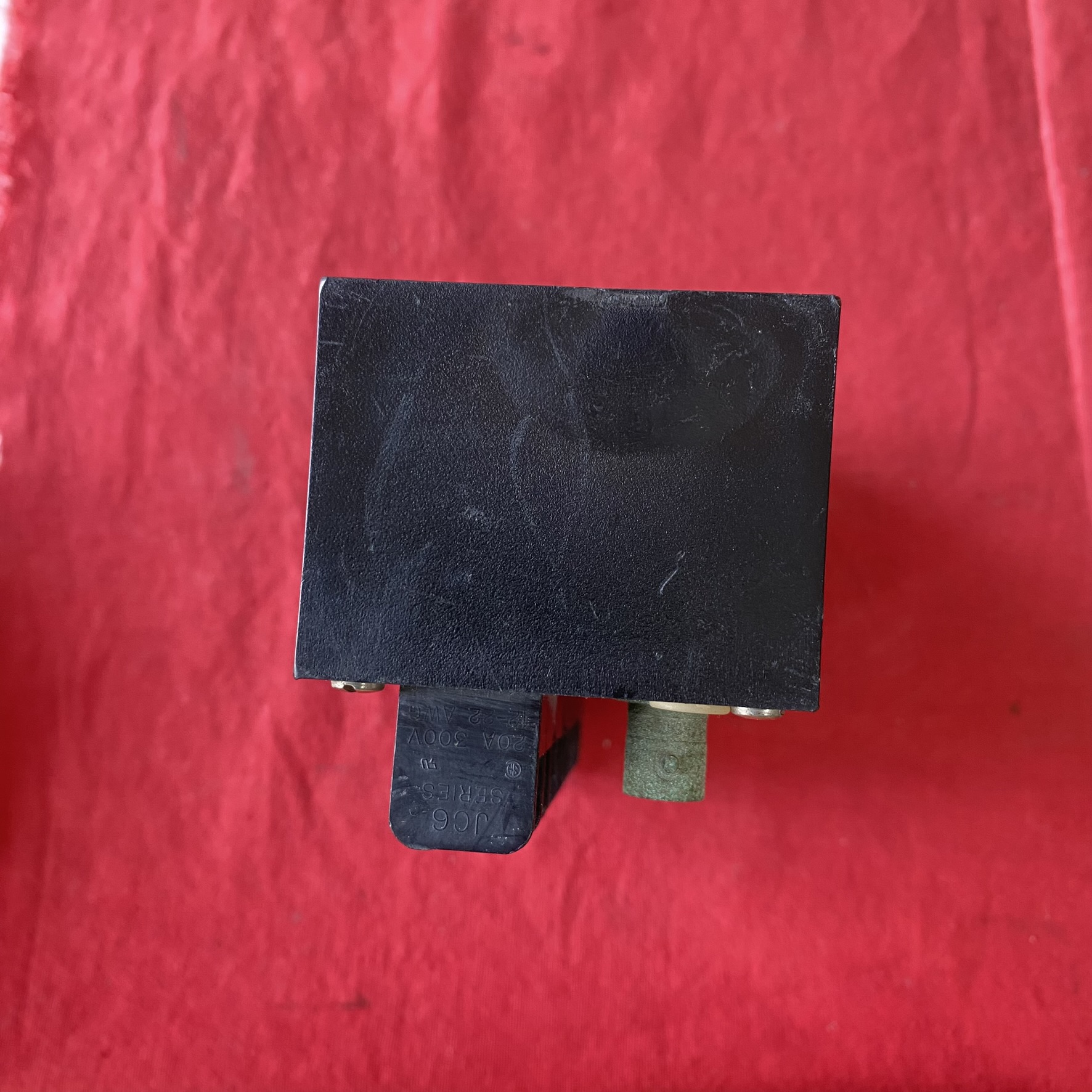

一、核心功能与技术参数

1. 信号转换与处理

• 标准 4-20mA 电流信号，线性度 ±0.5% FS（满量程），抗干扰能力强（对比电压输出提升 5 倍）。

• 动态信号输出（BNC 接口），支持频谱分析或示波器实时监测，带宽覆盖 0.5-10kHz。

• 输入类型：支持 电涡流传感器（如 METRIX 7200 系列），可测量轴径向振动、轴向位移、偏心等参数。

• 输出特性：

• 温度补偿：内置 NTC 热敏电阻网络，在 - 30℃~+125℃范围内自动校准，补偿精度达 ±0.5℃。

2. 电源与可靠性

• 铜箔静电屏蔽层 + 高导磁合金内衬，抑制变频器谐波干扰（1-10kHz 衰减≥30dB）。

• 输出信号采用双绞屏蔽线，建议与强电线路间距≥30cm。

• 工作温度：-10℃~+60℃（标准型），-40℃~+75℃（宽温型可选）。

• 防护等级：IP20（面板安装），可抵御粉尘和轻度液体飞溅。

• 供电范围：24VDC±15%，功耗≤3W，支持反接保护和过流保护。

• 环境适应性：

• 抗干扰设计：

3. 参数配置

• 灵敏度调节：通过电位器或软件设置（需专用工具），支持 0.1-10mV/μm 线性校准。

• 滤波功能：内置 5kHz 低通滤波器，可抑制高频噪声，提升信号稳定性。

二、典型应用场景

1. 旋转机械状态监测

• 压缩机 / 汽轮机：实时监测轴振动幅值，当超过阈值（如 ISO 10816-3 标准）时触发报警或停机，避免叶轮磨损或轴承损坏。

• 电机 / 泵类设备：通过轴向位移测量判断转子窜动，预防联轴器失效或密封泄漏。

2. 工业过程控制

• 造纸机械：监测烘缸轴振动，确保纸张均匀干燥，减少次品率。

• 矿山机械：在高温环境（如球磨机轴承座，温度达 140℃）下稳定工作，通过温度补偿技术将振动值波动从 ±1.2mm/s 降至 ±0.3mm/s。

3. 能源与电力领域

• 风力发电机：监测齿轮箱轴承振动，结合频谱分析预测齿轮磨损程度，优化维护周期。

• 燃气轮机：配合电涡流传感器测量轴颈位置，调整润滑系统参数以提升效率。

三、安装与调试要点

1. 硬件连接

• 传感器接线：使用三芯屏蔽电缆（如 Belden 3103A），分别连接传感器的激励（+）、信号（S）和屏蔽层，确保屏蔽层单端接地。

• 电源与输出接线：24VDC 电源正极接 “+V”，负极接 “GND”；4-20mA 信号通过两线制接入 DCS（如横河 CS3000 系统），建议串联 250Ω 电阻将电流信号转换为电压信号供 PLC 采集。

• 安装方式：支持 35mm DIN 导轨 或面板安装，需预留至少 10mm 散热间隙，避免与变频器等发热元件相邻。

2. 参数设置流程

• 零点校准：在设备静止状态下，调整 “Zero” 电位器使输出为 4mA。

• 满量程校准：输入传感器满量程位移信号（如 100μm），调整 “Sensitivity” 电位器使输出为 20mA。

• 滤波设置：根据设备振动频率特性，选择是否启用 5kHz 低通滤波（默认开启）。

3. 系统集成示例

• 与 PLC 通信：将 4-20mA 信号接入西门子 S7-1200 的 AI 模块（如 SM 1234），通过 OB100 组织块读取模拟值并进行超限判断。

• 与 SCADA 系统对接：通过 Modbus RTU 协议（如研华 ADAM-4017 模块）将数据上传至 Wonderware InTouch，实现振动趋势曲线显示与历史数据存储。

四、维护与故障处理

1. 预防性维护

• 日常检查：每月清洁端子排，检查接线是否松动；每季度使用标准信号源（如 Agilent 33220A）校验输出精度。

• 传感器校准：每年使用位移台（如 MTI 公司的 M-406.25）对电涡流传感器进行线性度验证，确保误差≤±1% FS。

• 电源监控：通过万用表测量 24VDC 输入电压，波动范围应≤±15%，否则需更换电源模块。

•

2. 常见故障排查

   故障现象	可能原因	解决方法
   无 4-20mA 输出	电源故障、传感器损坏、接线短路	检查 24VDC 供电；用万用表测量传感器线圈电阻（应为 5-10kΩ）；排查线路绝缘层破损。
   输出波动大	电磁干扰、传感器安装松动、滤波未启用	使用屏蔽线并可靠接地；紧固传感器安装支架；启用 5kHz 低通滤波。
   温度漂移明显	环境温度超出范围、温度补偿失效	改善安装环境（如增加风扇散热）；更换信号调理器。
   动态信号异常	BNC 接口接触不良、示波器设置错误	清洁 BNC 接口；调整示波器时基和增益，确保带宽≥10kHz。

五、选型对比与替代方案

1. METRIX 同系列型号对比

   型号	通道数	输入类型	适用场景
   5510B-101-24V	1 通道	电涡流传感器	单设备监测、中小型系统
   5510C-101-24V	1 通道	电涡流 / 速度传感器	多功能监测、复杂工况
   5516C-101-24V	1 通道	轴向位移专用	汽轮机、压缩机窜轴监测

2. 竞品分析

   品牌	型号	优势	劣势	适用场景
   本特利内华达	3300/16	高精度（±0.1% FS）、支持 API 670 标准	价格高、配置复杂	石油化工、核电等关键设备
   派利斯	VTS-2000	模块化设计、支持多传感器输入	体积较大、通信协议兼容性一般	大型工业生产线
   东方振动	DZB-8	国产化替代、性价比高	抗干扰能力较弱、高温稳定性不足	常规工业设备、预算有限场景

六、技术支持与资源

1. 官方文档

• 用户手册：可在 METRIX 官网 下载，包含接线图、参数设置指南及安全规范。

• 应用案例：获取 压缩机振动监测、电机轴承故障诊断 等行业解决方案，指导实际应用。

2. 服务与培训

• 技术支持：通过 400-888-XXXX 热线或在线客服，获取 24 小时故障诊断与选型建议。

• 认证培训：参加 METRIX 振动监测工程师培训，学习信号调理器配置、频谱分析及设备故障预测技术。
