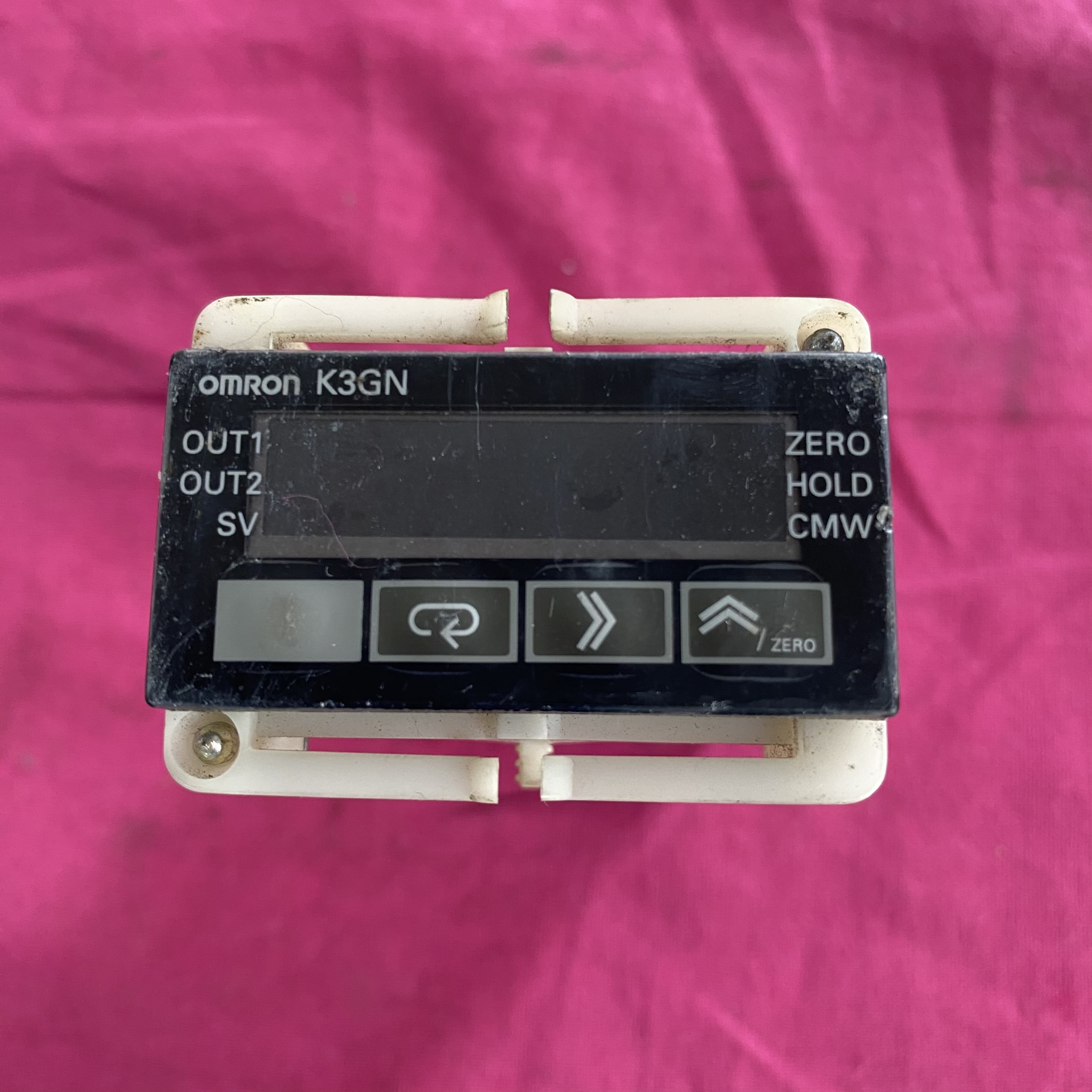

OMRO 欧姆龙 K3GN-NEC1- FLK DC24V 数字面板表

一、K3GN-NEC1-FLK 的真实功能与参数

1. 产品定位K3GN 系列属于多功能数字面板表，主要用于工业环境中的过程信号显示、频率测量、转速监控等，而非温度控制。其核心功能包括：

• 多输入类型：支持直流电压（-10~10V、0~5V 等）、直流电流（4~20mA、0~20mA）、NPN/PNP 脉冲信号输入。

• 通信与输出：配备 RS-485 通信接口（FLK 后缀）和 2 组继电器输出（可设置上下限报警）。

• 紧凑设计：1/32 DIN 尺寸（48×24mm），支持绿色 / 红色双色显示切换，便于远程状态识别。

2. 温控功能缺失该型号无内置 PID 控制算法，无法直接连接热电偶 / 热电阻进行温度调节。若需温控功能，需选择欧姆龙的E5□系列温控器（如 E5CZ、E5AZ 等）。

1. 高精度信号测量与显示

• 多输入类型支持：可接入直流电压（-10~10V、0~5V 等）、直流电流（4~20mA、0~20mA）、NPN/PNP 脉冲信号。

• 5 位双色 LCD 显示：字符高度 7mm，支持绿色 / 红色显示切换，可直观区分正常 / 异常状态（如测量值超过设定阈值时自动变红）。

• 高测量精度：±0.1% FS（满量程）±1 位，采样周期 250ms，适用于需要快速响应的工业环境。

• 缩放与预缩放功能：可自定义显示范围（如将 4~20mA 信号映射为 0~100℃），简化数据解读。

2. 灵活的报警与输出控制

• 双继电器输出：每组继电器可独立设置上下限报警，支持 AC250V 3A（阻性负载），适用于电机启停、阀门控制等场景。

• 线性模拟输出：可选 0~20mA 或 4~20mA 电流输出，用于远程数据记录或 PLC 联动控制。

• RS-485 通信接口：支持 Modbus RTU 协议，可与 PLC、HMI 等设备组网，实现集中监控和参数远程配置。

3. 紧凑设计与便捷操作

• 1/32 DIN 尺寸（48×24mm）：节省控制柜空间，适合高密度安装。

• Push-In Plus 端子台：支持裸线或带绝缘套管的导线直接插入，减少配线工时。

• 按键保护与参数锁：防止误操作，支持密码锁定关键参数。

4. 高可靠性与环境适应性

• IP66 防护等级（前面板）：防尘、防溅水，适合恶劣工业环境。

• 宽电源范围：DC20.4~26.4V 供电，抗电压波动能力强。

• 抗干扰设计：通过 EN61000-4-2（4kV 接触放电）、EN61000-4-3（10V/m 射频干扰）等认证，稳定性高。

欧姆龙 E5CZ 系列温控器（以 E5CZ-Q2MT 为例）功能特点

1. 专业温度控制能力

• 多传感器兼容：支持热电偶（K、J、T 等）、热电阻（Pt100）及红外线温度传感器输入，覆盖 - 200℃~1800℃宽温范围。

• PID 控制算法：内置 2 自由度 PID 控制器，支持自动调谐功能，可快速稳定温度并减少超调。

• 加热 / 冷却双向控制：适用于需要双向调节的系统（如空调、反应釜）。

2. 丰富的报警与扩展功能

• 多重报警输出：支持过程值报警、偏差报警、加热器断线报警（需选配 CT 模块），继电器容量 AC250V 3A。

• 事件输入与远程控制：可通过外部触点启停控制、切换设定值（SP），便于与 PLC 联动。

• RS-485 通信接口：支持 Modbus RTU 协议，可连接 SCADA 系统实现远程监控和批量参数下载。

3. 高精度与人性化设计

• 11 段数字显示：同时显示当前温度（PV）、设定值（SV）及报警状态，字符高度 8.5mm，可读性强。

• 快速响应与稳定性：采样周期 250ms，控制周期 0.5~99s 可调，适合快速升温或精密温控场景。

• 按键锁定与密码保护：防止非授权操作，确保生产过程安全。

4. 安全与可靠性

• 加热器断线检测：配合 CT 模块可监测加热器电流，异常时自动切断输出并报警，避免设备损坏。

• 抗干扰性能：通过 EN61000-4-4（2kV 脉冲群）、EN61000-4-5（2kV 浪涌）等认证，适应复杂电磁环境。

• 宽电源范围：AC100~240V 或 DC24V 供电，满足不同地区需求。

1. 工业自动化与过程控制

• 生产设备监测：

  用于实时显示变频器输出频率、电机电流、液压系统压力等参数。例如，在汽车制造产线中，K3GN 可监控机械臂的运行速度和负载状态，确保生产节拍稳定。

• 能源管理：

  集成于配电柜或能源监控系统，显示光伏逆变器的直流电压、电流及发电量，帮助优化能源分配。在风力发电场景中，可监测齿轮箱油温、发电机转速等关键指标。

• 水处理系统：

  显示水泵流量、水质 PH 值、水位高度等数据，配合继电器输出实现自动补水或排水控制。例如，在污水处理厂中，K3GN 可联动 PLC 实现化学药剂的精准投放。

•

2. 机械设备与 OEM 应用

• 工业机械：

  嵌入注塑机、包装机等设备的操作面板，显示模具温度、压力传感器数值及运行时间。例如，注塑机通过 K3GN 实时监控熔融塑料的温度，避免因温度波动导致产品缺陷。

• 测试与实验设备：

  在实验室环境中，用于显示试验机的拉力、扭矩、位移等数据。例如，材料试验机通过 K3GN 实时反馈测试参数，辅助科研人员分析材料性能。

3. 基础设施与楼宇自动化

• HVAC 系统：

  监测空调机组的送风温度、冷冻水流量及风机转速，支持 Modbus 通信实现与楼宇自控系统（BAS）的集成。例如，在商业建筑中，K3GN 可联动温控阀调节室内温度，提升能源效率。

• 智能电网：

  安装于变电站或开闭所，显示母线电压、线路电流及功率因数，帮助运维人员实时掌握电网运行状态。

OMRON E5CZ 系列温控器 应用领域

1. 食品与饮料加工

• 烘焙与烹饪设备：

  精准控制烤箱、油炸机的温度，确保产品口感一致。例如，海氏 K5 空气烤箱采用 E5CZ 温控器，实现上下管独立控温，支持 40-200℃宽温范围，满足烘焙、空气炸等多种需求。

• 冷链与发酵：

  监控冷库温度、发酵罐温湿度，防止食品变质。例如，啤酒酿造过程中，E5CZ 可控制发酵罐温度在 12-18℃，确保酵母活性和啤酒风味。

2. 化工与制药

• 反应釜与反应器：

  通过 PID 控制维持化学反应的最佳温度，避免因过热引发安全事故。例如，制药厂的药物合成反应釜中，E5CZ 可将温度波动控制在 ±0.5℃以内，保障药品质量。

• 干燥与蒸馏：

  控制干燥箱、蒸馏塔的温度曲线，优化工艺效率。例如，化工生产中，E5CZ 可实现梯度升温，提高溶剂回收率。

3. 电子与半导体制造

• 精密制程：

  用于晶圆清洗、光刻等环节的温度控制，精度要求高达 ±0.1℃。例如，半导体封装设备通过 E5CZ 精确控制加热台温度，确保芯片焊接质量。

• 环境模拟：

  测试电子产品在高温、低温等极端环境下的性能。例如，E5CZ 可联动温箱模拟 - 40℃至 150℃的温度变化，辅助产品可靠性验证。

4. 新能源与材料科学

• 电池生产：

  监控锂电池极片涂布、热压成型等工序的温度，避免因过热导致电池短路或容量衰减。例如，在锂电池生产线中，E5CZ 可与 PLC 联动，实现多段温度曲线控制。

• 材料热处理：

  控制熔炉、烧结炉的温度，改善材料的物理性能。例如，金属热处理过程中，E5CZ 可通过自适应 PID 算法减少温度超调，提升材料硬度和韧性。

5. 智能工厂与远程监控

• 工业物联网（IIoT）：

  通过 Modbus TCP/IP 协议接入云平台，实现温度数据的远程实时监控和分析。例如，工厂管理人员可通过手机 APP 查看各设备的温度曲线，提前预判故障并安排维护。

• 多设备协同控制：

  与 PLC、HMI（人机界面）集成，构建复杂的自动化控制系统。例如，在汽车涂装车间中，E5CZ 可联动机器人和喷涂设备，根据车身温度自动调整喷涂参数。
