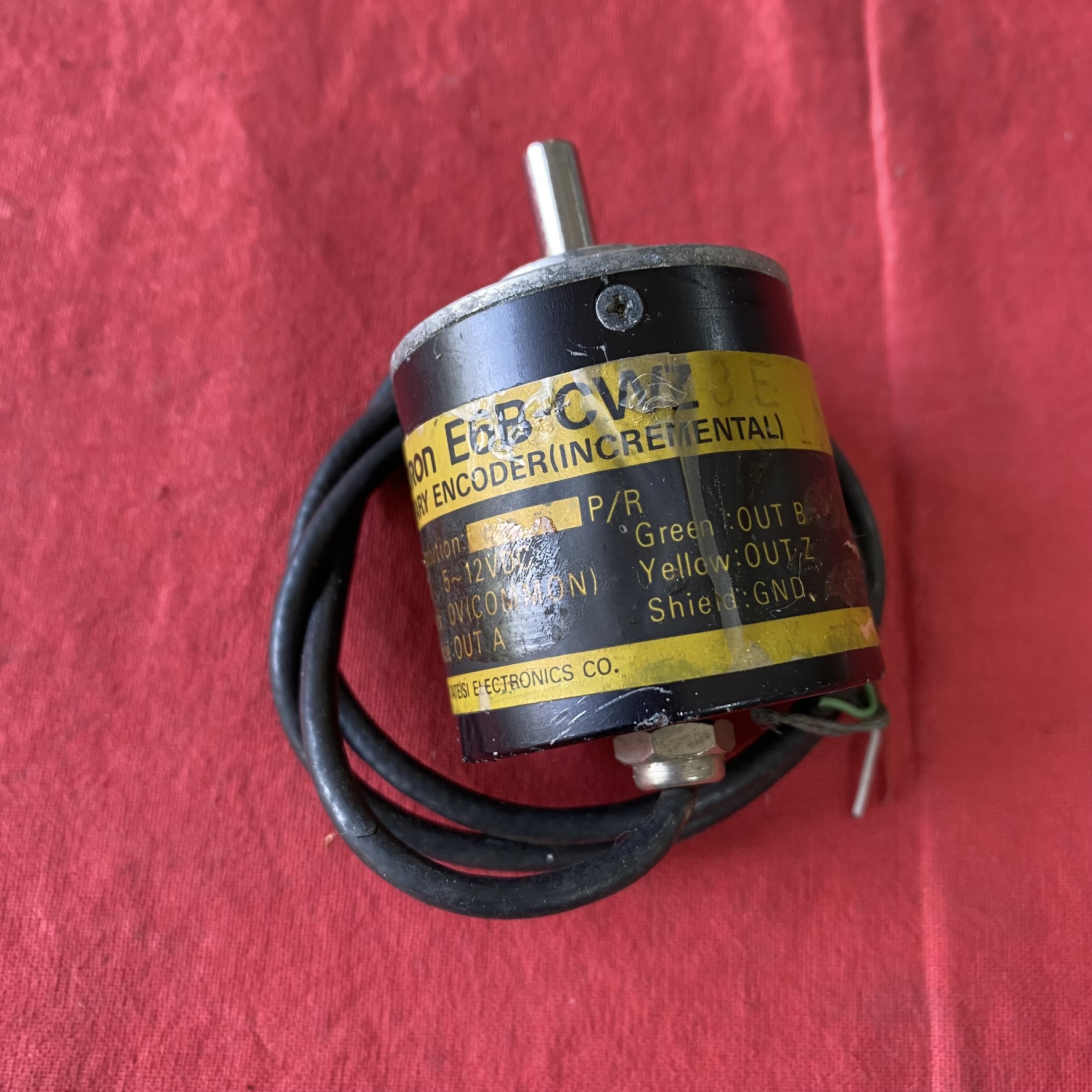

一、核心技术参数与型号解析

1. 型号结构与关键参数

• 型号示例：E6B2-CWZ6C 1000P/R

• E6B2：系列名称，代表标准增量型编码器，轴径 6mm 实心轴。

• CWZ：输出类型为 NPN 集电极开路（需外接上拉电阻）。

• 6C：分辨率为 1000 脉冲 / 转（P/R），常见分辨率还包括 100、200、360、500、2000P/R 等。

• 电源电压：DC5V-24V（宽压设计，兼容多数工业控制系统）。

• 输出信号：A 相、B 相（正交脉冲，相位差 90°±45°）、Z 相（每转一个参考脉冲）。

• 环境适应性：

• 工作温度：-10℃~+70℃（宽温型号可扩展至 - 40℃~+85℃）。

• 防护等级：IP50（防尘，适用于常规工业环境）。

2. 性能特性

• 高精度与高响应：

• 最高响应频率 100kHz，允许最高转速 6000r/min，满足高速运动控制需求。

• 线性度 ±0.1% FS，确保位置测量精度。

• 可靠性设计：

• 内置短路保护、反接保护电路，避免误操作损坏。

• 抗振动（10-500Hz，150m/s²）和冲击（1000m/s²），适应恶劣机械环境。

二、典型应用场景

1. 工业自动化设备

• 数控机床：用于主轴和进给轴的位置反馈，实现微米级精度控制（如 E6B2-CWZ6C 2000P/R 型号）。

• 机器人关节：监测关节旋转角度，配合伺服驱动器实现轨迹规划。

2. 物流与包装机械

• 传送带定位：通过 A/B 相脉冲计数，精确控制物料输送距离（如包装机的标签贴合）。

• 卷绕机张力控制：监测卷筒直径变化，动态调整张力设定值。

3. 能源与交通领域

• 风力发电机：测量齿轮箱转速，优化变桨系统控制策略。

• 电梯控制系统：检测曳引机旋转圈数，实现平层精度 ±3mm。

三、安装与接线规范

1. 机械安装

• 固定方式：通过 35mm DIN 导轨或法兰盘安装，需确保编码器轴与驱动轴同轴度误差≤0.1mm，避免偏心导致振动和磨损。

• 联轴器选择：推荐使用弹性联轴器（如欧姆龙 E69-FBA 系列），可吸收轴向和径向偏差。

2. 电气接线

• NPN 集电极开路输出（以 E6B2-CWZ6C 为例）：

• 棕色线：DC 电源正极（5-24V）。

• 蓝色线：电源负极（0V）。

• 黑色线：A 相输出，接 PLC 高速计数器输入（如三菱 FX 系列 X0）。

• 白色线：B 相输出，接 PLC 高速计数器输入（如 X1）。

• 橙色线：Z 相输出，接 PLC 输入（如 X4）。

• 注意：需在 PLC 侧外接上拉电阻（如 2.2kΩ），确保信号电平稳定。

• 线驱动输出（如 E6B2-CWZ1X）：

• 支持差分信号传输（A+/A-、B+/B-、Z+/Z-），抗干扰能力强，传输距离可达 100m，适用于长距离布线。

四、配置与调试要点

1. 参数设置

• 分辨率配置：通过型号后缀直接确定（如 E6B2-CWZ6C 为 1000P/R），无需额外设置。

• 零点校准：旋转编码器至 Z 相脉冲输出位置，以此作为机械零点。

2. 信号处理

• 倍频技术：利用 A/B 相正交信号的相位差，通过 PLC 或计数器实现 4 倍频（如 1000P/R 分辨率可提升至 4000P/R）。

• 滤波设置：若信号干扰严重，可在 PLC 程序中添加数字滤波（如设置脉冲捕捉时间≥10μs）。

•

五、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用干布擦拭编码器表面灰尘，避免油污侵入。

• 轴承润滑：每年补充高温润滑脂（如 Molykote® G-n），延长轴承寿命。

• 寿命管理：参考欧姆龙手册，机械寿命通常为 10,000 小时，建议每 2 年更换一次。

六、选型对比与替代方案

1. 同系列型号对比

2. 竞品替代建议

• Mitsubishi MR-J4-10A：伺服驱动器内置编码器接口，支持差分信号输入，适合高精度同步控制。

• Panasonic MINAS A6：支持多圈绝对值编码器，可减少零点校准步骤。

七、技术支持与资源

1. 官方文档：

• 用户手册：可在 欧姆龙官网 下载，包含详细接线图和参数设置指南。

• CAD 模型：提供三维图纸，便于设备集成设计。

2. 培训服务：

• 参加欧姆龙 工业自动化认证课程，学习编码器原理、PLC 编程及故障诊断。

总结
