一、核心技术参数与型号解析

1. 型号结构与关键参数

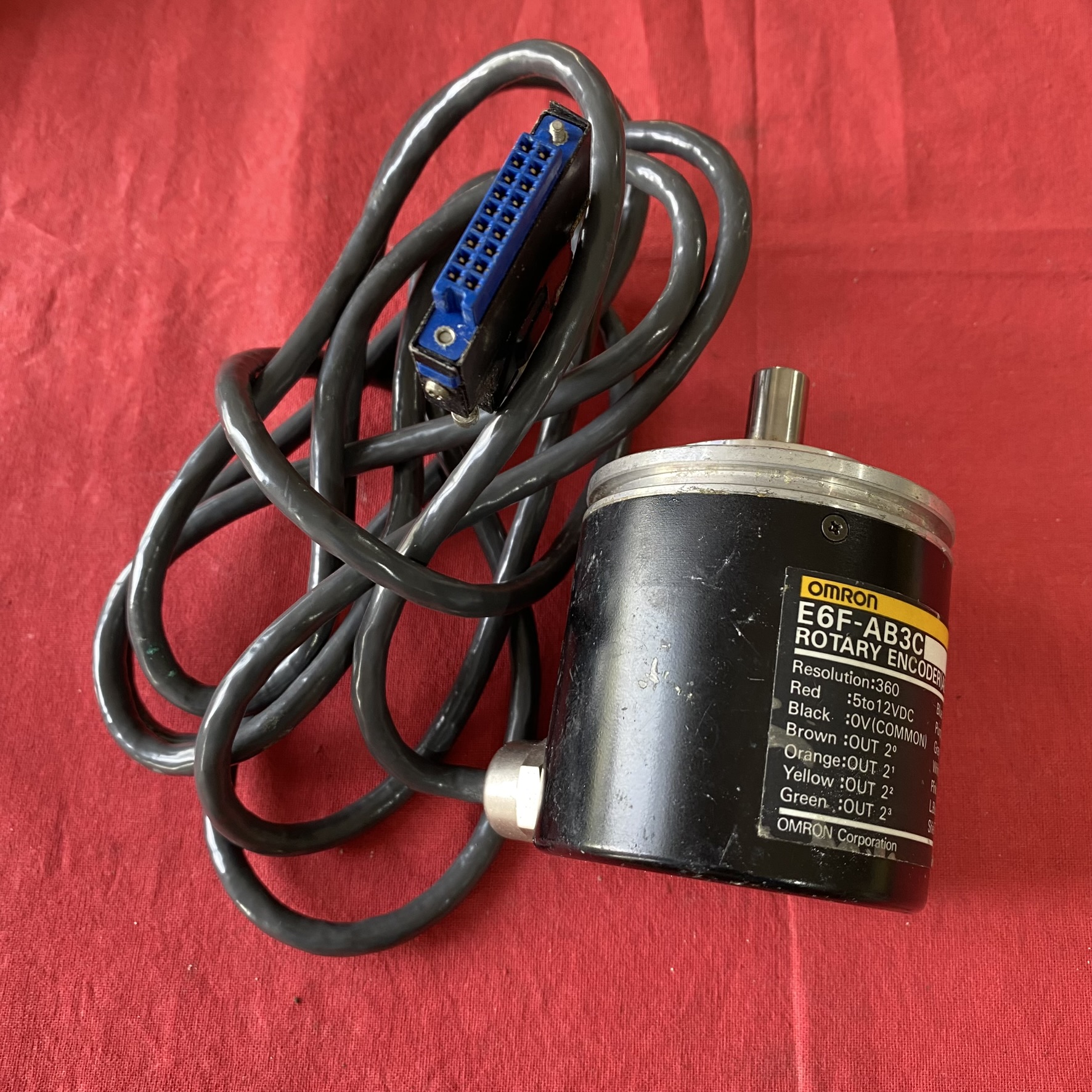

• 型号示例：E6F-AB3C

• E6F：系列名称，代表高防护等级（IP65/IP67）、抗油污的绝对型编码器。

• AB3C：输出类型为 NPN 集电极开路，分辨率 360 脉冲 / 转（P/R），采用 BCD 编码 输出。

• 电气特性：

• 电源电压：DC5V-12V（±10% 波动），功耗≤60mA。

• 输出逻辑：负逻辑（H=“0”、L=“1”），需外接上拉电阻实现与 PLC 的兼容。

• 响应速度：最高转速 5,000r/min，输出延迟≤1μs（负载电压 5V、电阻 1kΩ 时）。

• 机械特性：

• 轴径：φ8mm 实心轴，材质为 SUS420J2，径向负载≤120N，轴向负载≤50N。

• 防护等级：IP65（防尘、防油），适合机床、注塑机等油污环境。

• 环境适应性：

• 工作温度：-10℃~+70℃，存储温度：-25℃~+80℃（无结冰）。

• 抗振动：10-500Hz，150m/s²；抗冲击：1,000m/s²（X、Y、Z 方向各 3 次）。

2. 输出编码与信号形式

• BCD 编码：每转输出 360 个位置编码（0-359），通过 8 位并行信号（D0-D7）输出，适合直接接入 PLC 的数字量输入模块。

• 多圈扩展：若需超过 360 圈的位置检测，需搭配计数器或专用模块（如欧姆龙 E63-WF 方向识别单元）。

二、典型应用场景

1. 高精度位置控制

• 数控机床：检测工作台位移，配合伺服系统实现微米级定位（如铣削加工中的刀具路径控制）。

• 机器人关节：监测机械臂旋转角度，确保焊接、装配等动作的重复精度（≤±0.1°）。

2. 工业自动化设备

• 包装机械：控制薄膜卷材的张力，通过编码器反馈实时调整放卷速度，避免材料拉伸变形。

• 印刷机械：同步印刷辊与输送带的运动，确保图文套印精度（如标签印刷的色标定位）。

3. 恶劣环境下的稳定运行

• 汽车制造：在喷涂车间（油污、高温）中监测机械臂轨迹，IP65 防护可抵御漆雾和冷却液侵蚀。

• 矿山设备：用于破碎机、筛分机的旋转轴位置检测，抗振动设计保障长期可靠运行。

三、安装与接线规范

1. 机械安装要点

• 同轴度要求：编码器轴与驱动轴的同轴度误差≤0.1mm，建议使用弹性联轴器（如欧姆龙 E69-FBA 系列），避免偏心导致的机械磨损和信号干扰。

• 固定方式：通过法兰盘或 35mm DIN 导轨安装，需预留至少 10mm 散热间隙，远离变频器、电机等干扰源。

2. 电气接线示例（NPN 输出）

• 引脚定义（以 6 芯连接器为例）：

  引脚	功能	颜色	接线说明
  1	电源正极（+V）	棕色	接 DC5-12V（推荐使用 12V 以提升抗干扰能力）
  2	电源负极（GND）	蓝色	接地（需与设备保护地连接）
  3	D0（LSB）	黑色	接 PLC 输入（如三菱 FX3U 的 X0）
  4	D1	白色	接 PLC 输入（X1）
  5	D2	橙色	接 PLC 输入（X2）
  6	D3（MSB）	灰色	接 PLC 输入（X3）

• 上拉电阻配置：若 PLC 输入为漏型（如西门子 S7-1200），需在 D0-D3 引脚与 + V 之间并联 2.2kΩ 上拉电阻，确保信号电平稳定。

四、配置与调试要点

1. 零点校准

• 旋转编码器至机械零点位置，通过 PLC 程序读取当前 BCD 值（如 0000），并将其设为基准位置。

• 若需动态校准，可触发 Z 相脉冲（每转一个）作为参考点。

2. PLC 编程示例（以三菱 FX3U 为例）

• BCD 解码：使用 BCD 指令将 8 位并行信号转换为十进制数值（如 FROM K0 K10 K4M0 K1）。

• 位置计算：根据机械传动比（如丝杠导程 10mm），将编码器脉冲数转换为实际位移（位移 = 脉冲数 × 导程 / 360）。

3. 抗干扰措施

• 屏蔽布线：信号线缆使用双绞屏蔽线（如 Belden 3103A），屏蔽层单端接地（接 PLC 侧 GND）。

• 电源滤波：在编码器电源输入端并联 100μF 电解电容和 0.1μF 陶瓷电容，抑制高频噪声。

•

五、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用干布擦拭编码器表面油污，避免灰尘堆积影响光学系统。

• 轴承润滑：每年补充高温润滑脂（如 Molykote® G-n），延长轴承寿命（机械寿命≥10,000 小时）。

• 寿命管理：参考欧姆龙手册，建议每 2 年进行一次全面性能测试（如线性度、响应时间）。

六、选型对比与替代方案

1. 同系列型号对比

2. 竞品替代建议

• Mitsubishi Z6EM：支持 SSI 接口，传输距离达 100m，适合长距离高精度控制。

• Panasonic MINAS A6：内置绝对值编码器，可减少外部接线，提升系统可靠性。

七、技术支持与资源

1. 官方文档：

• 用户手册：可在 欧姆龙官网 下载，包含详细接线图、参数设置指南及安全规范。

• CAD 模型：提供三维图纸，便于设备集成设计（搜索 “E6F-AB3C CAD” 获取）。

2. 培训服务：

• 参加欧姆龙 工业自动化认证课程，学习编码器原理、PLC 编程及故障诊断。
