一、核心技术参数与型号解析

1. 型号定义与硬件特性

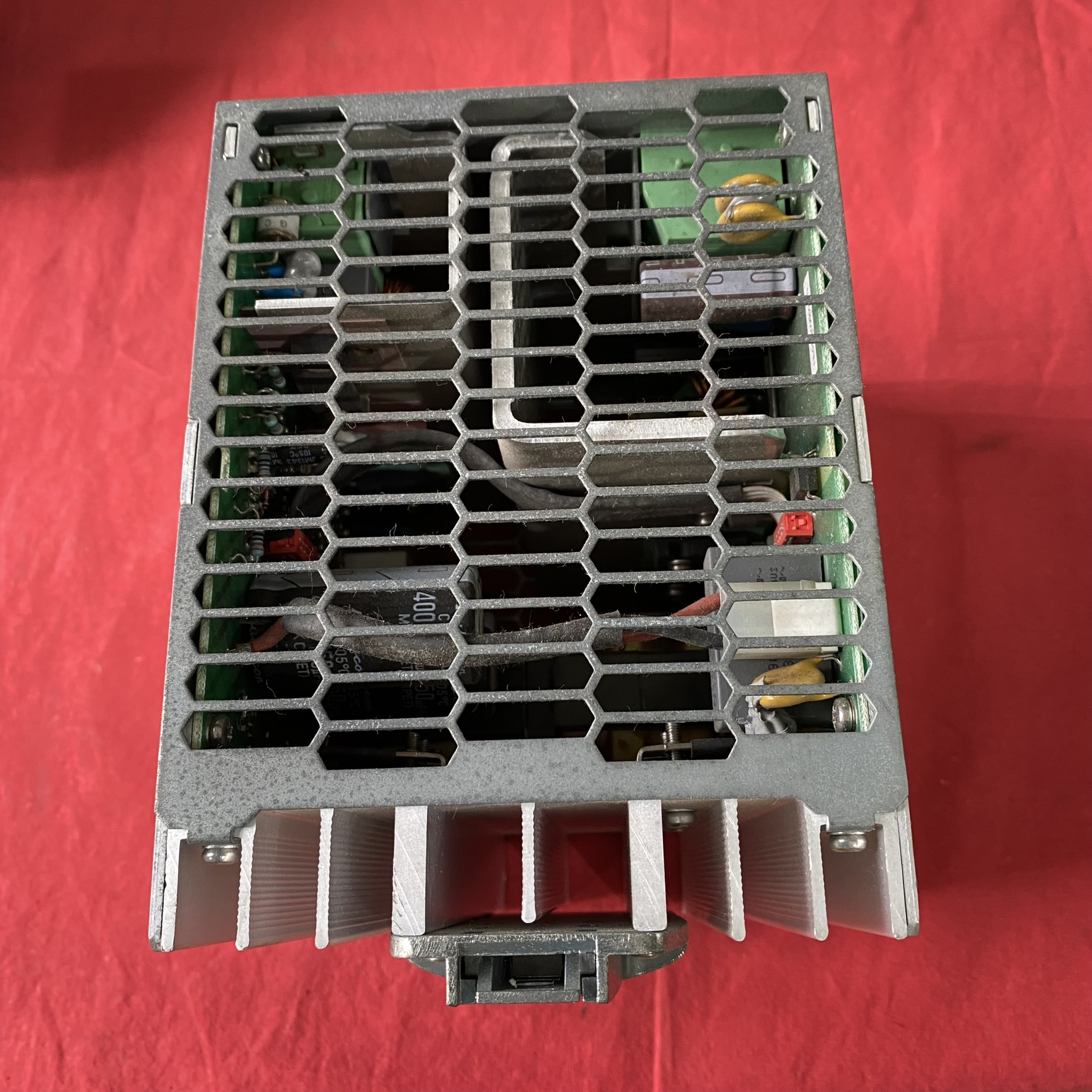

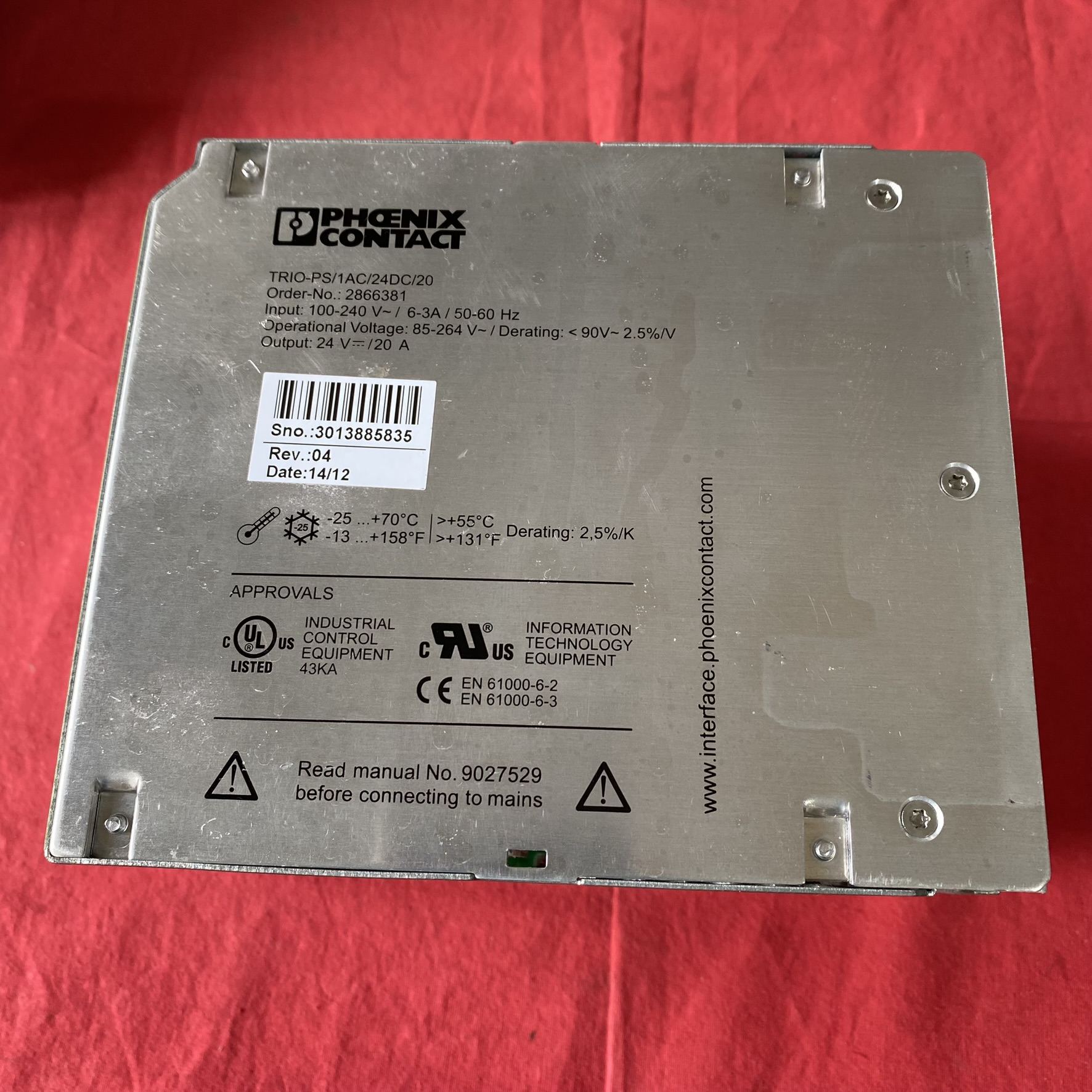

• TRIO-PS/1AC/24DC/20：

• TRIO-PS：系列名称，代表基础功能型电源，支持宽电压输入与动态功率裕度。

• 1AC：单相交流输入，兼容全球电网（85-264V AC）。

• 24DC/20：输出 24V DC/20A，额定功率 480W，动态 Boost 功能可提供 30A 峰值电流（持续 5 秒）。

• 电气特性：

• 输入范围：AC 85-264V（50/60Hz）或 DC 110-250V，支持宽电压波动。

• 输出精度：±1%（静态负载），动态负载调整率≤3%（10-90% 负载变化，10Hz）。

• 效率：典型值 92.9%（230V AC 输入时），空载功耗 < 5.7W，符合欧盟 ErP 能效标准。

• 机械特性：

• 尺寸：68mm 宽 ×130mm 高 ×160mm 深，重量 1.5kg，可密集安装于控制柜内。

• 防护等级：IP20（需安装在控制柜内），阻燃外壳（UL94 V0），抗振动（15-150Hz，4g）和冲击（30g）。

2. 动态功率裕度与保护功能

• Dynamic Boost 技术：在电机启动或负载突增时，可输出 1.5 倍额定电流（30A），避免因瞬时过载导致的设备重启。

• 多重保护机制：

• 过压保护（OVP）：输出电压限制≤30V DC，符合 EN 61131-2 标准。

• 短路保护：自动限流（约 25A），故障排除后自动恢复。

• 过热保护：温度 > 70°C 时线性降额（2.5%/K），确保长期稳定运行。

二、典型应用场景

1. 工业自动化设备

• PLC 与 HMI 供电：为西门子 S7-1200、三菱 FX5U 等控制器提供纯净 24V 电源，纹波≤100mVpp。

• 传感器与执行器：驱动电磁阀、接近开关、伺服驱动器等负载，支持多设备并联供电。

2. 机械加工行业

• 数控机床：为伺服电机、主轴驱动器提供稳定电力，动态 Boost 功能可应对刀具切入时的瞬时负载。

• 包装机械：在薄膜卷绕、标签贴标等场景中，确保步进电机和气动系统的精准控制。

3. 恶劣环境下的稳定运行

• 化工与石油：通过 ATEX 认证（需搭配防爆外壳），适用于 Zone 2 危险区域，监测泵、阀门等设备。

• 轨道交通：符合 EN 50155 标准，适应 - 40°C 至 + 70°C 宽温环境，用于列车控制系统供电。

三、安装与接线规范

1. 机械安装要点

• 导轨安装：适配 35mm DIN 导轨（EN 60715），水平间距 0mm（≤40°C）或 10mm（≤70°C），垂直间距 50mm 以保证散热。

• 环境要求：避免安装在阳光直射或湿度 > 95%（无冷凝）的区域，距离变频器、电机等干扰源≥30cm。

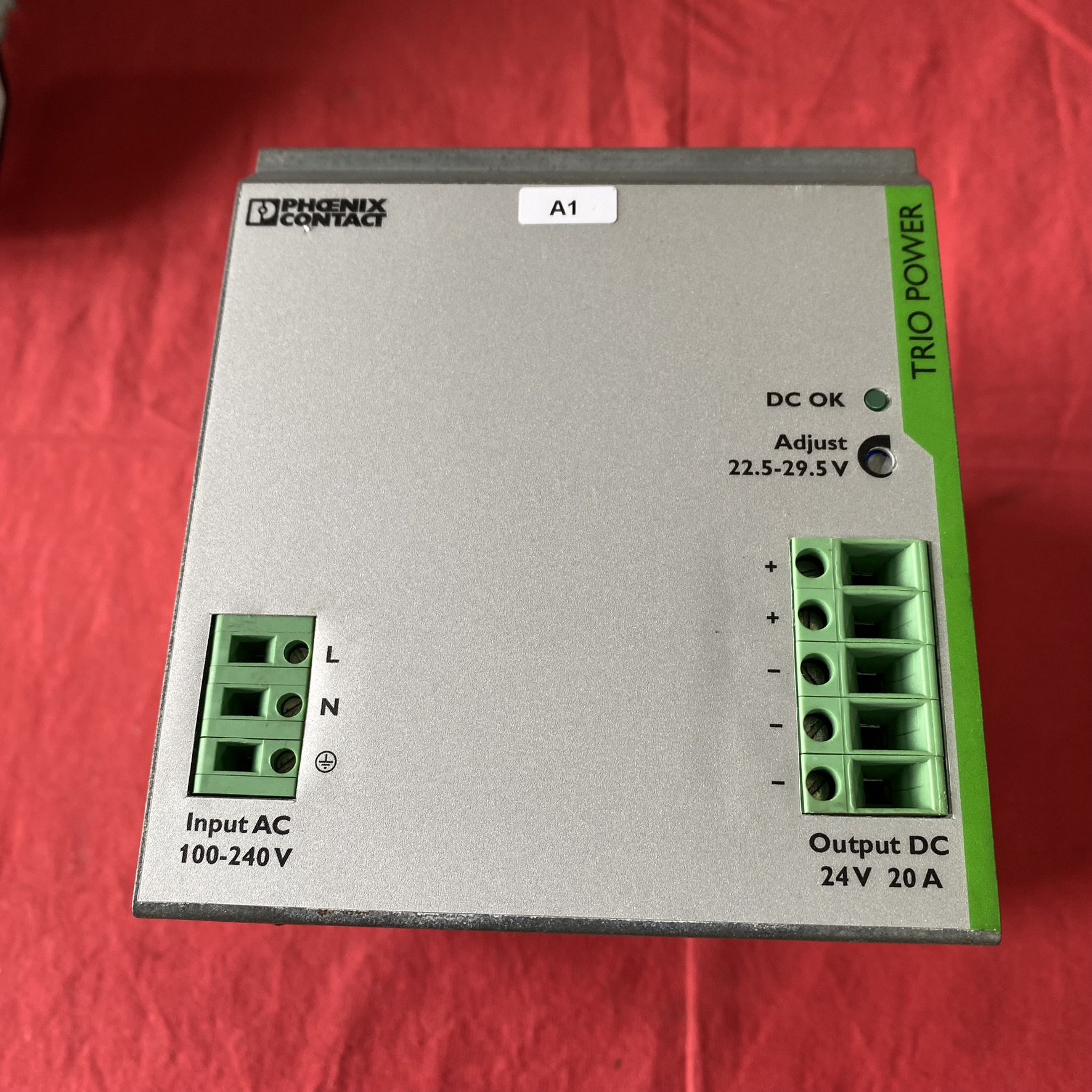

2. 电气接线示例

• 输入接线：

• AC 模式：L/N 接 AC 85-264V，PE 端子接地（黄绿线），建议使用 2.5mm² 导线。

• DC 模式：+/- 接 DC 110-250V，PE 接地，导线截面积≥1.5mm²。

• 输出接线：

• 24V/20A：使用 4-6mm² 导线，通过直插式端子快速连接，剥线长度 15mm。

• 信号输出：DC OK LED（绿色）指示正常工作，干接点继电器可外接报警器或 PLC 输入（30V AC/DC，100mA）。

四、配置与调试要点

1. 输出电压调整

• 通过电位器手动调节输出电压（22.5-29.5V DC），需注意超过 24V 时容量限制（如 28V 输出时最大电流 17.1A）。

• 远程调整：可通过外部电阻分压实现（反馈电压电阻≤35V DC），适用于需动态调压的场景。

2. 并联冗余与容量扩展

• 冗余供电：多台电源并联时，需外接二极管（如 1N5408）防止反向电流，实现 N+1 冗余（建议最多并联 3 台）。

• 容量扩展：直接并联使用，无需额外模块，总输出电流为各电源之和（需确保散热空间）。

3. EMC 与抗干扰措施

• 滤波设计：内置 π 型滤波器，符合 EN 61000-6-2 工业抗扰度标准，建议在输入侧并联 100μF 电容。

• 接地规范：PE 端子需单点接地，信号地与功率地分开，避免地环干扰。

•

五、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期清洁：每季度用压缩空气吹扫内部灰尘，避免积尘导致散热不良。

• 寿命管理：建议每 5 年更换电容（电解液干涸会导致纹波增大），或根据 MTBF（480,000 小时 @60°C）评估更换周期。

• 备件储备：建议备用同型号电源，确保故障时快速替换，减少停机时间。

六、选型对比与替代方案

1. 同系列型号对比

2. 竞品替代建议

• 西门子 SITOP PSU100S：支持 PMBus 远程监控，适合智能工厂，但价格较高。

• 欧姆龙 S8VK-24024：体积更小（60mm 宽），适合空间受限场景，但动态响应稍慢。

• 明纬 DR-480-24：成本更低，符合 UL 认证，但 EMC 性能较弱，需额外滤波。

七、技术支持与资源

1. 官方文档：

• 用户手册：可在 菲尼克斯官网 下载，包含详细接线图、参数设置指南及安全规范。

• CAD 模型：提供 3D 图纸，便于设备集成设计（搜索 “TRIO-PS-2G/1AC/24DC/20 CAD” 获取）。

2. 培训服务：

• 参加菲尼克斯 工业电源认证课程，学习电源选型、EMC 设计及故障诊断。

3. 备件采购：

• 通过菲尼克斯授权分销商或区域服务中心采购原厂备件（如熔断器、输出端子），确保兼容性与质保。

总结
