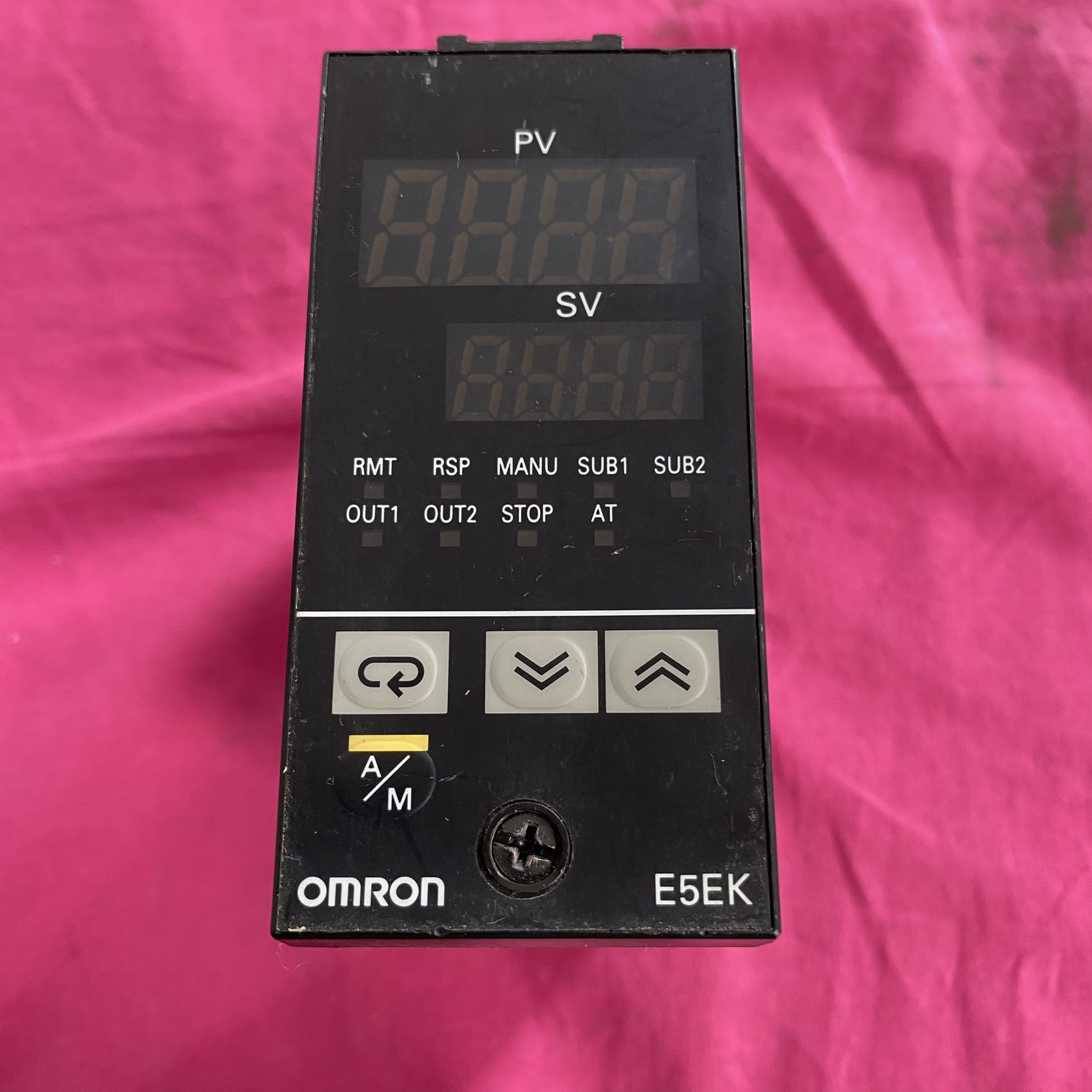

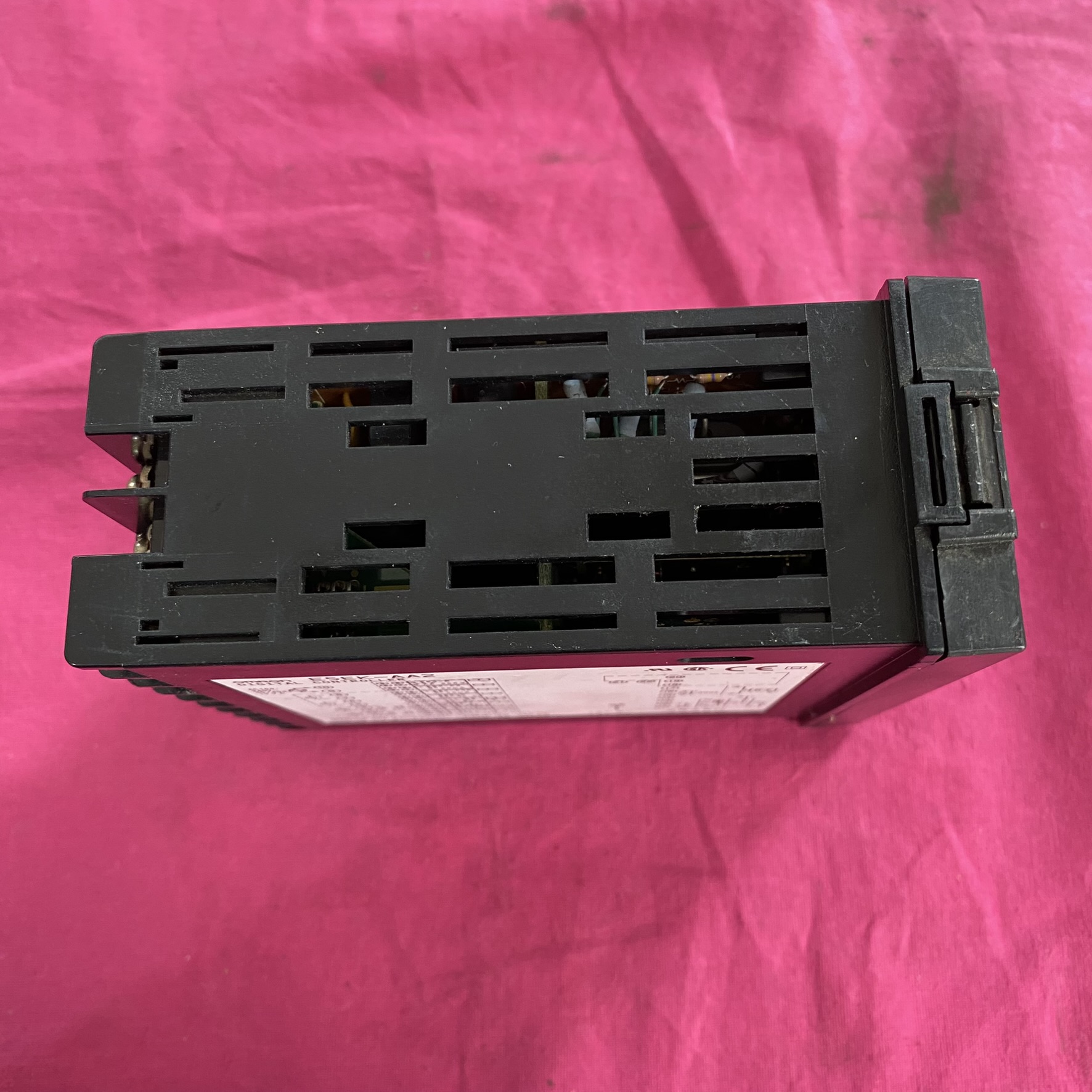

OMRON 欧姆龙 E5EK-AA2 数字式温控器

一、基础规格与功能

1. 硬件参数

• 尺寸：48×24×90mm（宽 × 高 × 深），采用 1/16 DIN 标准机身，适合空间受限的设备。

• 电源：AC100-240V（50/60Hz），兼容宽电压输入，适应多数工业环境。

• 输入类型：支持全量程多输入，包括热电偶（K、J、T 等）、铂电阻（Pt100）、电流（4-20mA）和电压（1-5V），可通过软件灵活切换。

• 输出方式：标配 1 组继电器输出（1A AC250V），支持 ON/OFF 或 2 自由度 PID 控制，可直接驱动接触器或固态继电器（SSR）。

• 辅助功能：2 点独立报警输出，可设置温度上下限、偏差报警等；支持 PV/SV 状态显示（自动 / 手动、RUN/STOP、报警），通过三色 LED 直观反馈运行状态。

2. 核心性能

• 高精度控制：指示精度达 ±0.3% FS 或 ±1℃（取较大值），采样周期仅 50ms，响应速度快于传统温控器。

• 预防维护功能：内置继电器触点 ON/OFF 次数计数器，可预估使用寿命，避免突发故障。

• 通信扩展：标配 RS-485 接口（Modbus RTU 协议），支持与 PLC、上位机或触摸屏组网，实现远程监控和参数批量调整。

二、操作与编程

1. 界面设计

• 双行显示：10.5mm 高亮度白色 PV 显示当前温度，9.5mm SV 显示目标值，字符清晰易读。

• 按键操作：通过菜单键、上下键和模式键完成参数设置，支持密码锁定防止误操作。

2. 控制模式

• PID 自整定：支持 AT-1（40% 幅度，稳定性高）和 AT-2（100% 幅度，快速收敛）两种自整定模式，自动优化 P、I、D 参数，减少人工调试时间。

• 加热 / 冷却控制：可切换标准控制（单输出）或加热冷却控制（双输出），适配复杂热管理系统。

3. 软件支持

• CX-Thermo 编程工具：通过 USB 或 RS-485 连接电脑，可视化配置参数、监控趋势并保存项目文件。

• 无程序通信：直接与欧姆龙 PLC 通过无程序协议通信，简化系统集成。

三、安装与应用

1. 安装方式

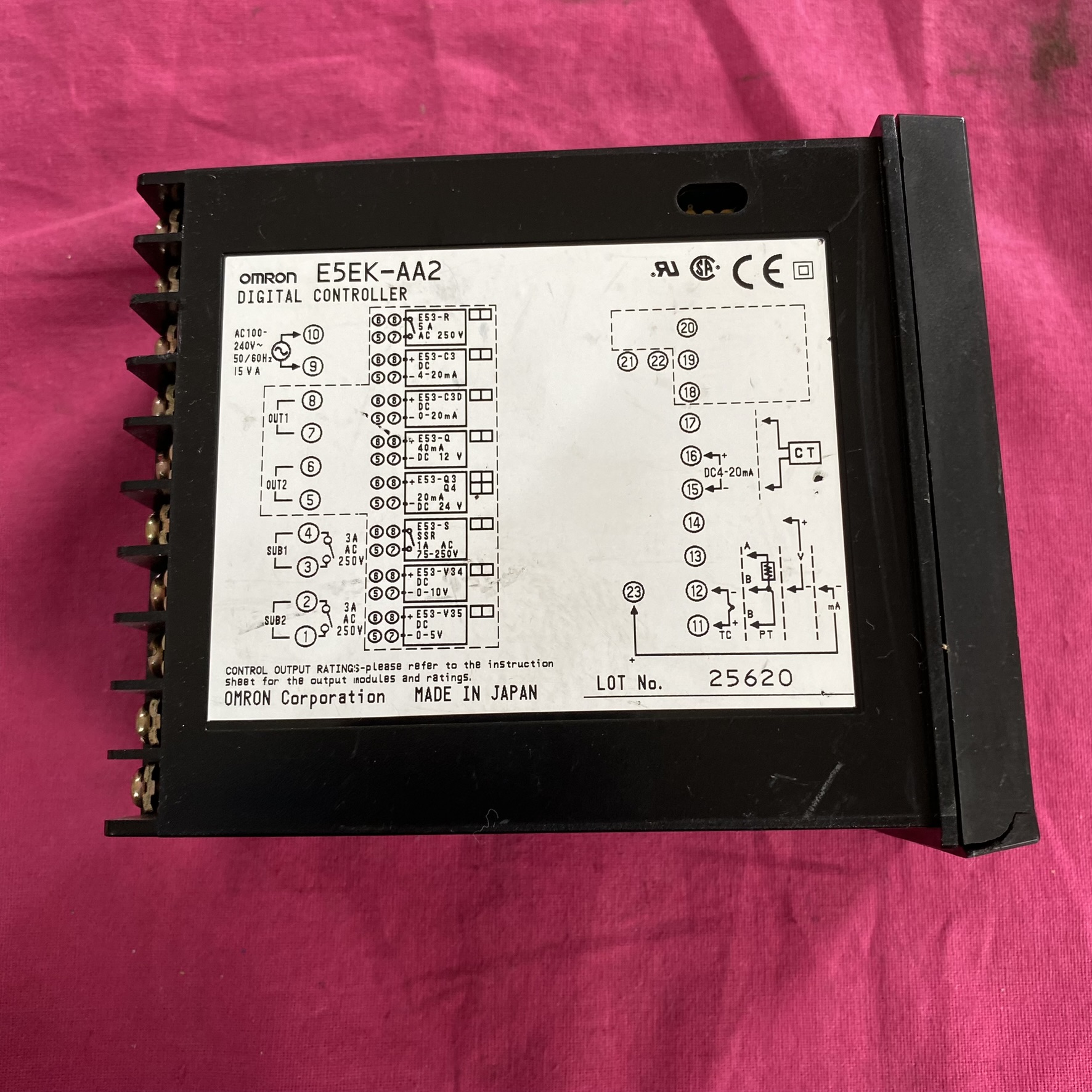

• 面板嵌入：支持标准 48×24mm 开孔，附带安装支架，配线通过螺钉端子或 Push-In 快速端子完成，维护便捷。

• 传感器兼容性：兼容多种温度传感器，如 φ3.2mm 保护管的热电偶（35cm 长度），可适配不同测量环境。

2. 典型应用

• 工业设备：注塑机、干燥箱、反应釜的温度闭环控制。

• 实验室仪器：培养箱、烘箱的高精度恒温调节。

• 能源系统：锅炉、热交换器的节能优化管理。

• 食品加工：杀菌设备、发酵罐的温度监控。

• 五、注意事项

• 环境要求

• 工作温度：-10~+55℃（无结冰 / 结露），存储温度：-25~+65℃，适应多数工业环境。

• 防护等级：IP20（面板部分），需避免粉尘和液体侵入端子区域。

• 配线规范

• 继电器输出回路建议串联 RC 吸收器（100Ω/0.1μF），以延长触点寿命。

• 通信线需采用屏蔽双绞线，远离动力电缆以减少干扰。

• 维护提示

• 定期检查继电器触点磨损情况，根据计数器数值提前更换。

• 每 1-2 年清洁传感器探头，确保测量精度。

•

一、工业制造与自动化

1. 塑料加工在注塑机、挤出机中，E5EK-AA2 可精确控制模具温度（±0.3% FS 精度），确保塑料制品的尺寸稳定性和表面质量。例如，通过 RS-485 通信与 PLC 联动，实现多台设备的集中监控和参数同步调整。
2. 金属热处理用于淬火炉、回火炉的温度闭环控制，支持热电偶（如 K 型）和铂电阻（Pt100）输入，可设置阶梯升温程序，满足不同材料的热处理工艺需求。其继电器输出直接驱动固态继电器（SSR），响应速度达 50ms，减少温度过冲。
3. 化工反应釜适配反应釜的夹套温度控制，通过双输出模式（加热 / 冷却）维持化学反应的最佳温度范围。例如，在聚合反应中，E5EK-AA2 可实时监测并调节温度，防止因过热导致的副产物生成。

二、新能源与电池测试

1. 电池性能验证在电池充放电测试中，E5EK-AA2 与高低温箱配合，模拟 -40℃ 至 85℃ 的极端环境，测试电池在不同温度下的容量、内阻和循环寿命。其高精度控制（±0.3% FS）可确保测试数据的可靠性，符合 IEC 62619 等国际标准。
2. 电池包热管理用于电池包的温度均衡控制，通过多路传感器输入监测电芯温度，结合 PID 算法调节冷却水泵或加热膜的功率，避免局部过热引发安全风险。例如，在电动汽车电池包测试中，E5EK-AA2 可实现温度波动小于 ±1℃。

三、生命科学与医疗

1. 生物制药在细胞培养、发酵罐等生物工艺中，E5EK-AA2 支持 ±0.5℃ 的控温精度，满足 JB/T 20206-2022 标准对生物反应器的要求。例如，通过事件输入功能接收外部信号，自动切换培养阶段的目标温度（如从 37℃ 切换至 4℃）。
2. 医疗设备适配离心机、冻干机等设备的温控系统，其继电器触点寿命计数器（ON/OFF 次数统计）可提前预警维护需求，降低设备故障率。此外，三色 LED 显示（红 / 绿 / 橙）直观反馈运行状态，便于医护人员快速识别异常。
3. 冷链运输监控作为便携式温控单元，E5EK-AA2 可通过 Modbus RTU 协议与数据记录仪通信，实时追踪疫苗、血液制品在运输过程中的温度变化，确保符合 WHO GDP 对冷链的严格要求。

四、食品与饮料加工

1. 杀菌与发酵在巴氏杀菌设备中，E5EK-AA2 控制热水循环温度至 ±1℃，确保杀灭微生物的同时保留食品营养成分。例如，某宠物食品生产线通过 E5EK-AA2 与传送带速度联动，实现连续化杀菌的精准控温。
2. 烘焙与冷冻用于烤箱、速冻隧道的温度控制，支持多段升温曲线（如预热、烘烤、冷却阶段）。其辅助报警输出可设置高温预警，防止食材烤焦或冷冻不均。

五、智能电网与能源管理

1. 机柜温控在智能电网的变电站和数据中心，E5EK-AA2 监测配电柜、服务器机柜的温度，通过 PWM 控制风扇转速或空调启停，确保设备在 25℃ ±2℃ 的最佳工作环境。其 IEC 61850 通信协议兼容性可接入电网管理系统，实现能效优化。
2. 可再生能源用于太阳能逆变器、风力发电机的散热控制，通过温度传感器实时监测功率器件的温度，动态调节散热风扇的运行频率，延长设备寿命并提高发电效率。

六、实验室与科研

1. 环境模拟适配气候箱、恒温恒湿箱，支持电压（1-5V）和电流（4-20mA）输入，可精确模拟不同温湿度条件，用于材料老化测试和药品稳定性研究。例如，在 ICH Q1A (R2) 标准的加速稳定性试验中，E5EK-AA2 维持 40℃ ±2℃ 的高温环境。
2. 高精度实验对于需要 ±0.1℃ 级控制的实验（如酶活性研究），E5EK-AA2 可通过自整定功能优化 PID 参数，并配合高精度传感器（如 Pt100 四线制），实现温度波动小于 ±0.3℃。

七、交通与汽车制造

1. 汽车零部件测试在汽车电子元件（如 ECU、传感器）的环境可靠性测试中，E5EK-AA2 控制高低温箱的温度变化，模拟汽车在不同气候条件下的运行环境，确保产品符合 AEC-Q100 标准。
2. 涂装生产线用于电泳涂装线的烘干炉温度控制，通过多段温度程序（如升温、保温、降温）保证涂层固化效果。其继电器输出可直接驱动接触器，控制加热管的通断，响应速度快于传统温控器。
