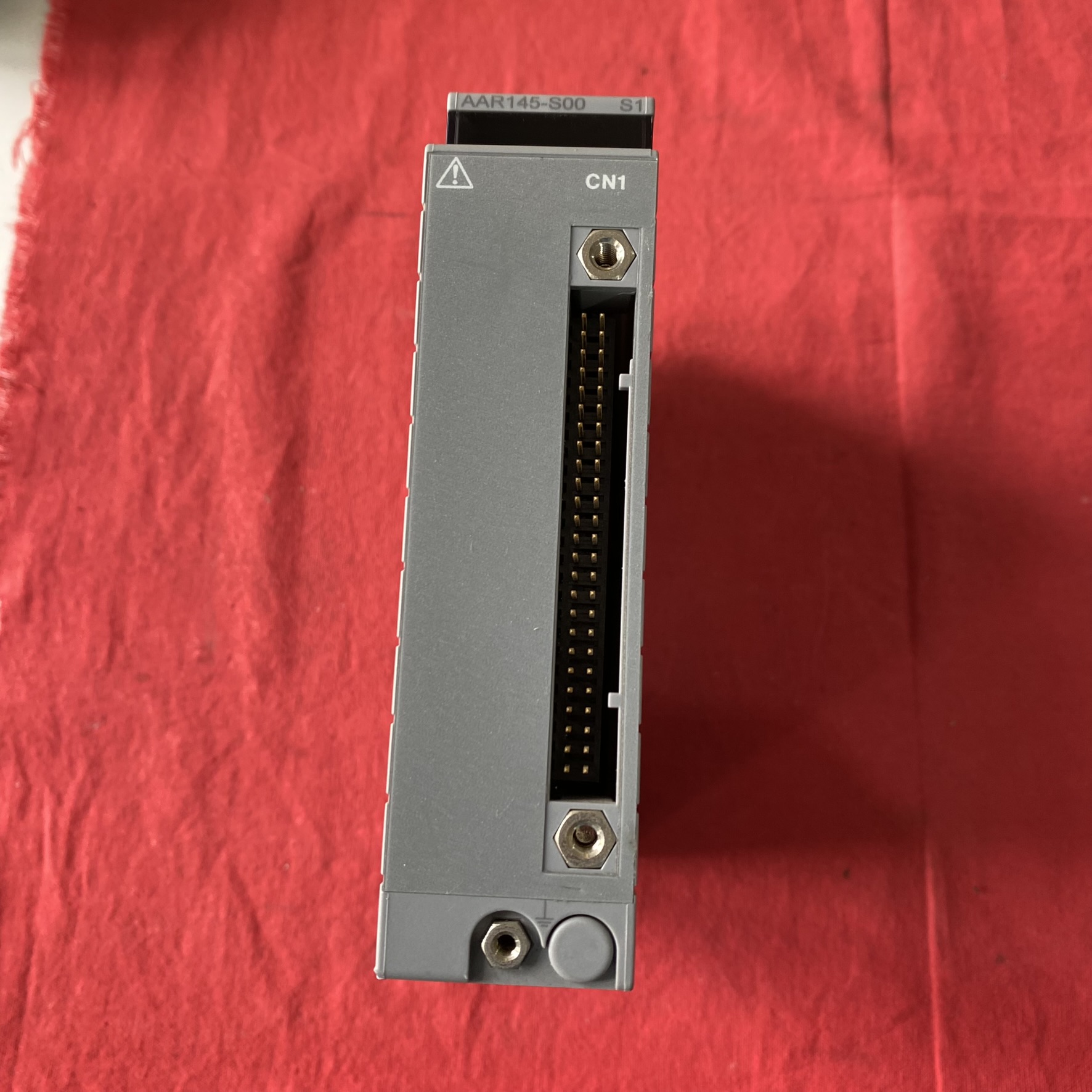

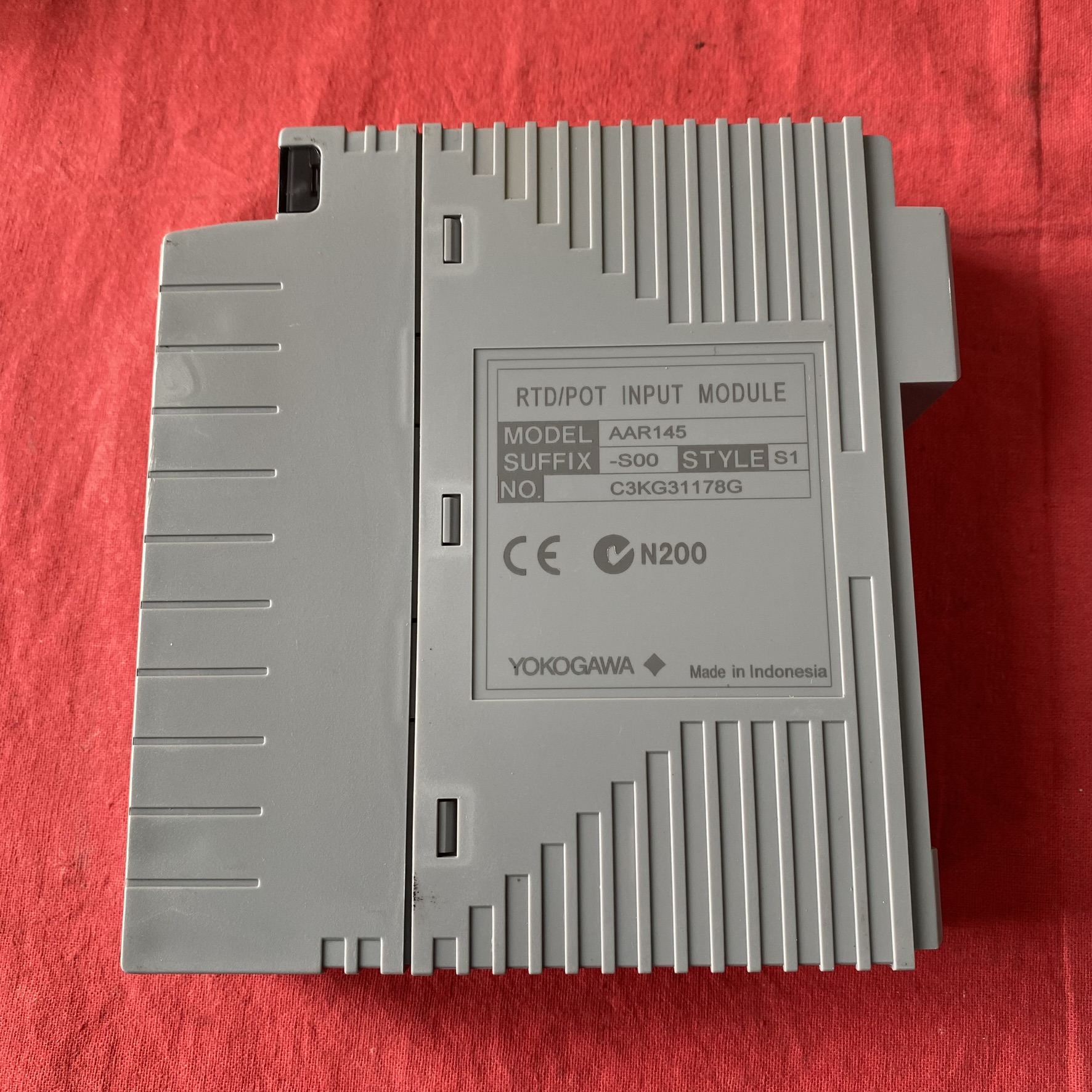

一、核心技术参数与功能特性

1. 输入类型与测量范围

• 支持信号：

• 热电阻：JIS PT100（0-100Ω），兼容其他标准（如 IEC 751）；

• 滑线电阻：0-10 kΩ，用于位移传感器或电位器信号采集。

• 测量精度：±0.05% FS（典型值），满足工业现场温度控制需求（如 ±0.5°C 精度要求）。

• 分辨率：0.1°C（热电阻）、0.1Ω（滑线电阻），支持微小信号变化的精准捕捉。

2. 通道配置与隔离设计

• 通道数量：16 通道，支持多信号同步采集，适配大型控制系统。

• 电气隔离：通道间及模块与系统间隔离（250V AC/1 分钟），抗共模干扰能力强。

3. 通信与诊断功能

• 通信接口：通过横河专用 ESB 总线 或 RS-485 接口（需搭配通信模块如 ALR121）与控制站（FCS）连接，支持 Modbus RTU 协议。

• 故障诊断：

• 通道级传感器开路 / 短路检测，LED 指示灯显示通道状态；

• 内置自诊断功能，可检测模块内部电路故障并上传至 DCS 系统。

4. 环境适应性

• 工作温度：-20°C 至 + 70°C（参考同系列型号 AAR145-S03，需以官方规格书为准），适应高温、高湿等恶劣工业环境。

• 防护等级：IP20（机柜内安装），抗振动（10-500Hz）和冲击（50g），适合高机械应力场景。

二、典型应用场景

1. 温度监测与控制

• 石油化工反应釜：通过 PT100 热电阻实时监测反应温度（如聚合反应需 ±0.5°C 控制），为 PID 调节提供数据支持。

• 电力行业汽轮机轴承：监测轴承温度变化，结合振动数据实现设备预测性维护。

2. 位移与位置检测

• 冶金行业轧机：连接滑线电阻（0-10kΩ）测量轧辊位置，确保板材轧制精度。

• 矿山设备：监测矿用机械的位移（如破碎机锤头位置），优化设备运行参数。

3. 能源与环保

• 锅炉燃烧优化：通过 PT100 监测空气预热器温度，结合氧量分析调整燃烧效率，降低能耗。

• 污水处理：测量曝气池液位（通过滑线电阻式液位计），实现精准曝气控制。

三、安装与配置要点

1. 硬件安装规范

• 机械安装：插入控制站（FCS）的 I/O 卡槽，支持水平或垂直安装，相邻模块间距≥10mm 以保证散热。

• 接线要求：

• 热电阻：推荐采用 三线制接法（如 PT100 的 A、B、C 三线），消除线路电阻影响；

• 滑线电阻：两线制直接连接，确保信号回路阻抗匹配。

• 抗干扰措施：使用屏蔽双绞线，与动力电缆间距≥30cm，屏蔽层单端接地（接至机柜 PE 端子）。

2. 参数配置流程

1. 通道组态：通过横河 CENTUM VP 组态工具 设置输入类型（PT100/POT）、量程及滤波时间（1-10 秒）；

2. 线性化处理：针对非线性滑线电阻，启用内置线性化算法（支持多项式拟合）；

3. 报警设置：配置高 / 低限报警阈值及延迟时间，触发时联动输出动作（如切断阀门）。

3. 冗余与可靠性设计

• 通信冗余：通过 ESB 总线耦合模块（如 EC401）实现双通道通信，主链路故障时自动切换至备用链路。

• 电源冗余：依赖控制站内的冗余电源模块（如 PW482-10），确保模块供电连续性。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期校准：每 12 个月使用高精度信号源（如 FLUKE 724）校准模块，确保测量精度。

• 清洁与检查：每季度清理模块表面灰尘，检查卡槽接口是否松动，避免接触不良。

• 固件更新：通过横河官方工具（如 CENTUM VP System Update）升级模块固件，获取新功能及 bug 修复。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM VP I/O Module Technical Manual》，包含详细接线图及参数说明。

• 应用案例：参考《石油化工反应釜温度监测解决方案》，获取行业最佳实践。

2. 软件工具：

• CENTUM VP 组态软件：用于模块参数配置、通信链路搭建及系统调试。

3. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取现场调试与故障诊断服务。

• 认证培训：参加横河《工业自动化 I/O 模块应用培训》，学习模块配置与高级诊断技能。
