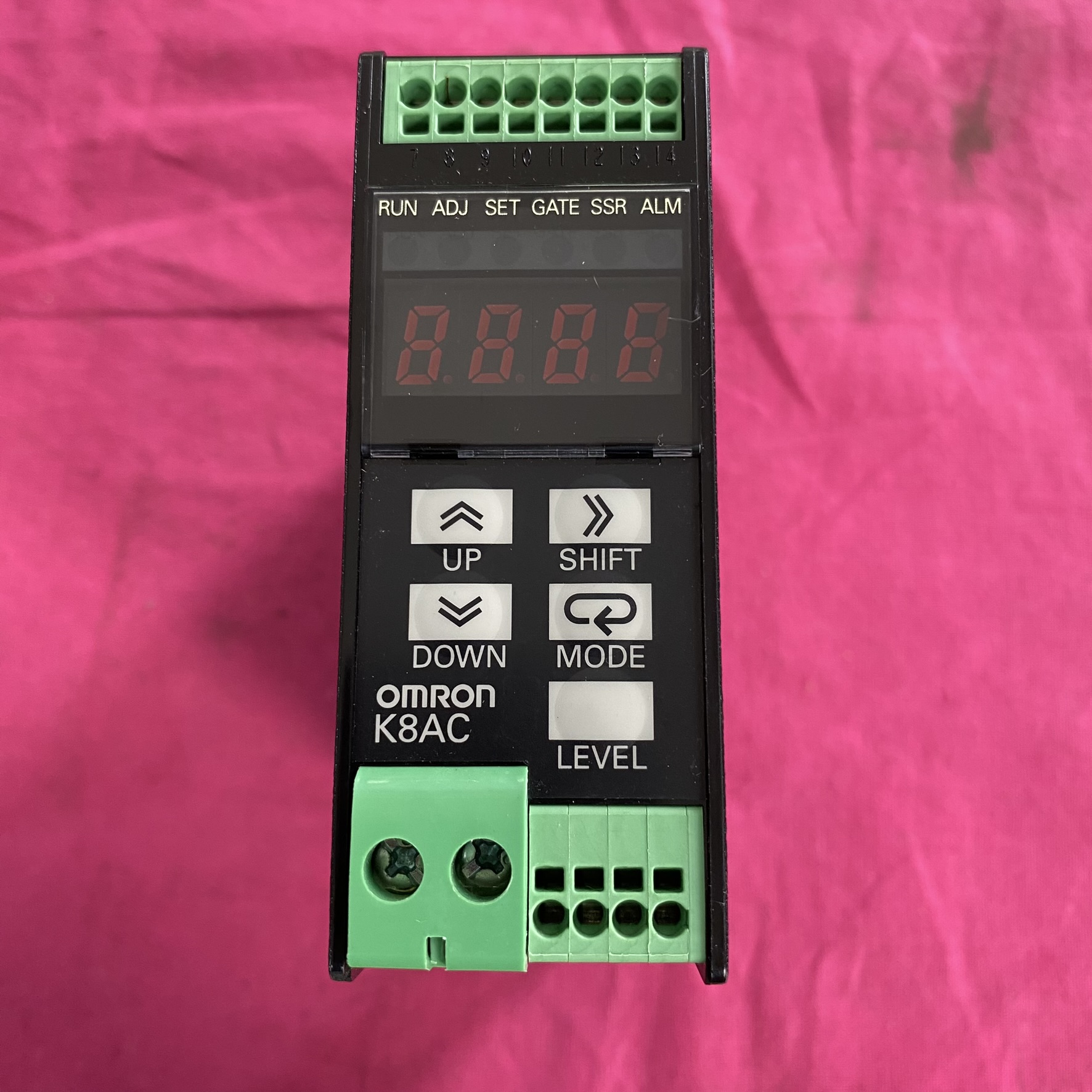

OMRON 欧姆龙 K8AC-H22CN-FLK 数字式加热器断线报警器

一、核心功能与应用

1. 检测对象

   适用于 单相或三相加热器，可监测加热器断线、层间短路、SSR（固态继电器）短路 / 开路等故障。

2. 高精度检测

   通过数字测量技术，即使多个加热器中仅有 1 根断线也能准确识别，避免误报警。内置 电压变动补偿功能，可抵消电源电压波动对检测精度的影响。

3. 广泛应用场景

   常用于 成型机械、包装机械、工业烤箱 等设备，确保加热系统的稳定性和安全性。

二、技术参数

四、选型注意事项

1. 参数匹配

• 确认加热器的 电流范围（2～22A 是否覆盖实际需求）。

• 根据控制系统选择输出类型（继电器或晶体管）和通信协议（RS-485）。

2. 安装与布线

• 使用 Push-In Plus 端子台 可简化配线，支持裸线直接连接。

• 确保与 CT（电流互感器）的兼容性，部分型号需搭配专用 CT（如 K8AC-CT200L）。

3. 手册与支持

• 非官方渠道可下载用户手册（如广州凌控、原创力文档），但需注意版本准确性。

• 停产型号的技术支持可能有限，建议提前备份配置文件。

一、工业机械与设备

1. 成型机械

• 注塑机：监测模具加热棒的断线或短路故障，确保塑料熔融温度稳定，避免产品缺陷（如缩水、变形）。

• 挤出机：检测加热段的电流波动，防止因局部过热导致物料碳化或设备损坏。

2. 包装机械

• 热封设备：在食品、药品包装线上，实时监测热封刀的加热丝状态，确保封口强度一致，减少废品率。

• 收缩包装机：防止加热膜输送过程中因加热管故障导致收缩不均匀。

•

3. 工业烤箱与干燥设备

• 涂装烘干线：监测烤箱内加热管的断线，避免因局部温度不足导致涂层固化不良。

• 电子元件干燥箱：确保恒温环境，防止因加热丝故障损坏敏感电子器件。

二、汽车制造与新能源

1. 汽车焊接与涂装

• 焊接设备：监测电阻点焊电极的加热电流，防止因电极磨损或断线导致焊接强度不足。

• 电泳涂装：控制烘干炉温度，确保车身涂层均匀固化，避免因加热系统故障影响防腐性能。

2. 新能源电池制造

• 电池极片干燥：在锂电池生产中，监测加热辊的电流，保证极片干燥过程的温度稳定性，提升电池一致性。

• 模组热压：检测热压机的加热板状态，防止因局部过热导致电池隔膜损坏或电解液泄漏。

三、半导体与电子设备

1. 晶圆加工

• 光刻胶涂覆与烘烤：在半导体制造中，监测加热盘的电流分布，确保晶圆表面温度均匀性（如控温精度达 ±0.05℃），避免光刻胶固化不均影响芯片性能。

• 封装回流焊：防止回流焊炉的加热管断线，确保焊料熔化温度稳定，提升焊接良率。

2. 电子元件老化测试

• 高温老化箱：实时监测加热丝状态，避免因故障导致测试环境失控，保护昂贵的测试样品。

四、食品与制药行业

1. 食品加工

• 烘焙设备：在面包、饼干生产线中，监测烤箱加热管的断线，确保烘焙温度均匀，避免产品焦糊或未熟透。

• 灭菌设备：控制高温灭菌锅的加热电流，保证灭菌效果符合食品安全标准。

2. 制药生产

• 药品干燥与制粒：监测流化床干燥机的加热元件，确保药品颗粒干燥过程的温度一致性，符合 GMP 规范。

• 反应釜温度控制：防止加热系统故障导致化学反应失控，保障药品质量安全。

五、化工与水处理

1. 化工反应釜

• 监测夹套加热或电加热棒的电流，避免因加热不均引发副反应或设备事故。

• 支持对腐蚀性环境下的加热设备进行远程诊断和报警。

2. 水处理系统

• 管道防冻加热：在寒冷地区，检测伴热带的电流，防止因加热丝断裂导致管道冻结或破裂。

• 反渗透膜清洗：控制清洗液加热温度，确保膜组件不受热损伤。

六、其他通用领域

1. 实验室设备

• 恒温培养箱：监测加热丝状态，确保微生物培养或细胞实验的温度稳定性。

• 热分析仪器：防止加热系统故障影响差示扫描量热仪（DSC）等设备的测量精度。

2. HVAC 系统

• 空气处理机组：检测电加热段的电流，避免因过热引发火灾或设备损坏。

• 地暖系统：监测加热电缆的断线，确保室内温度均匀舒适.
