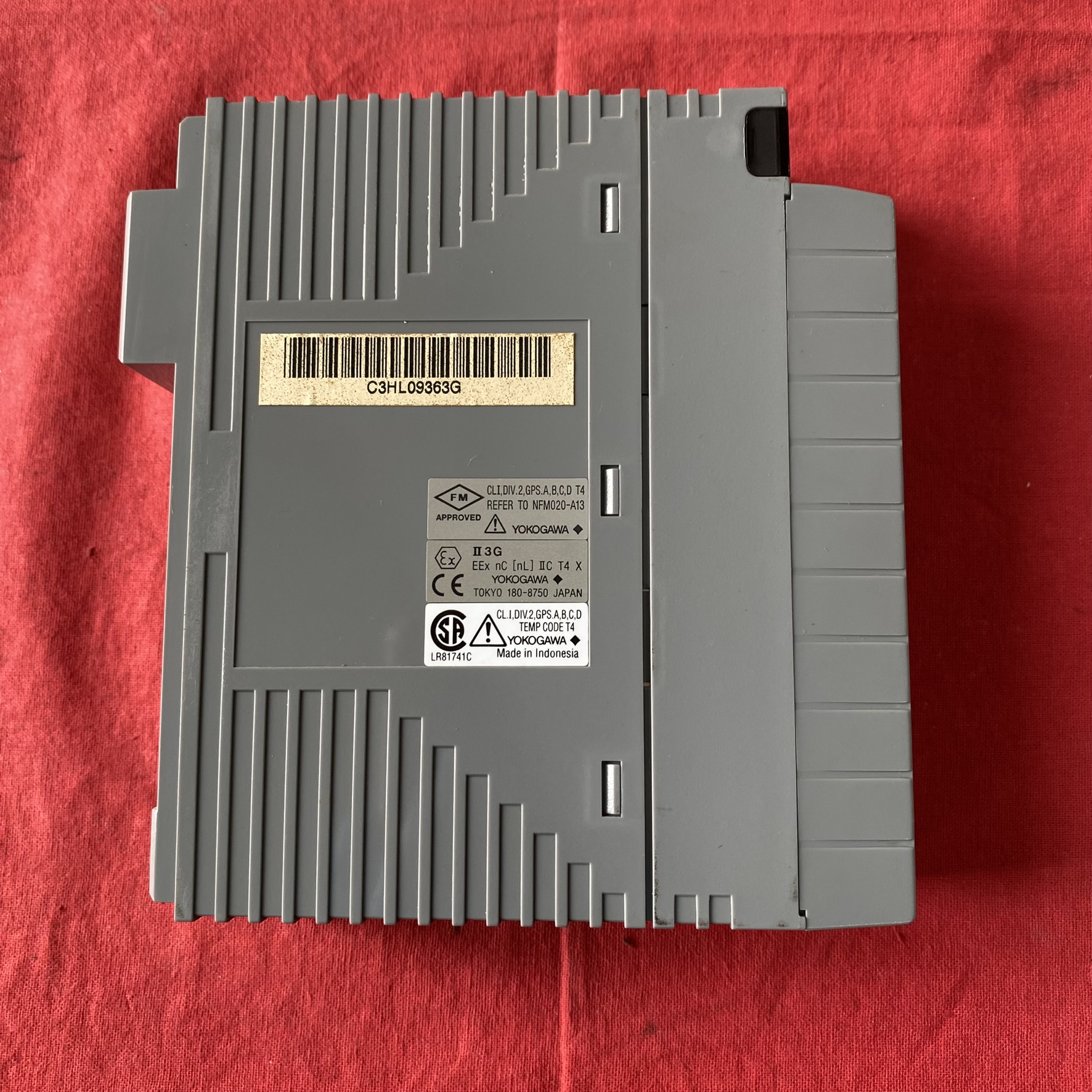

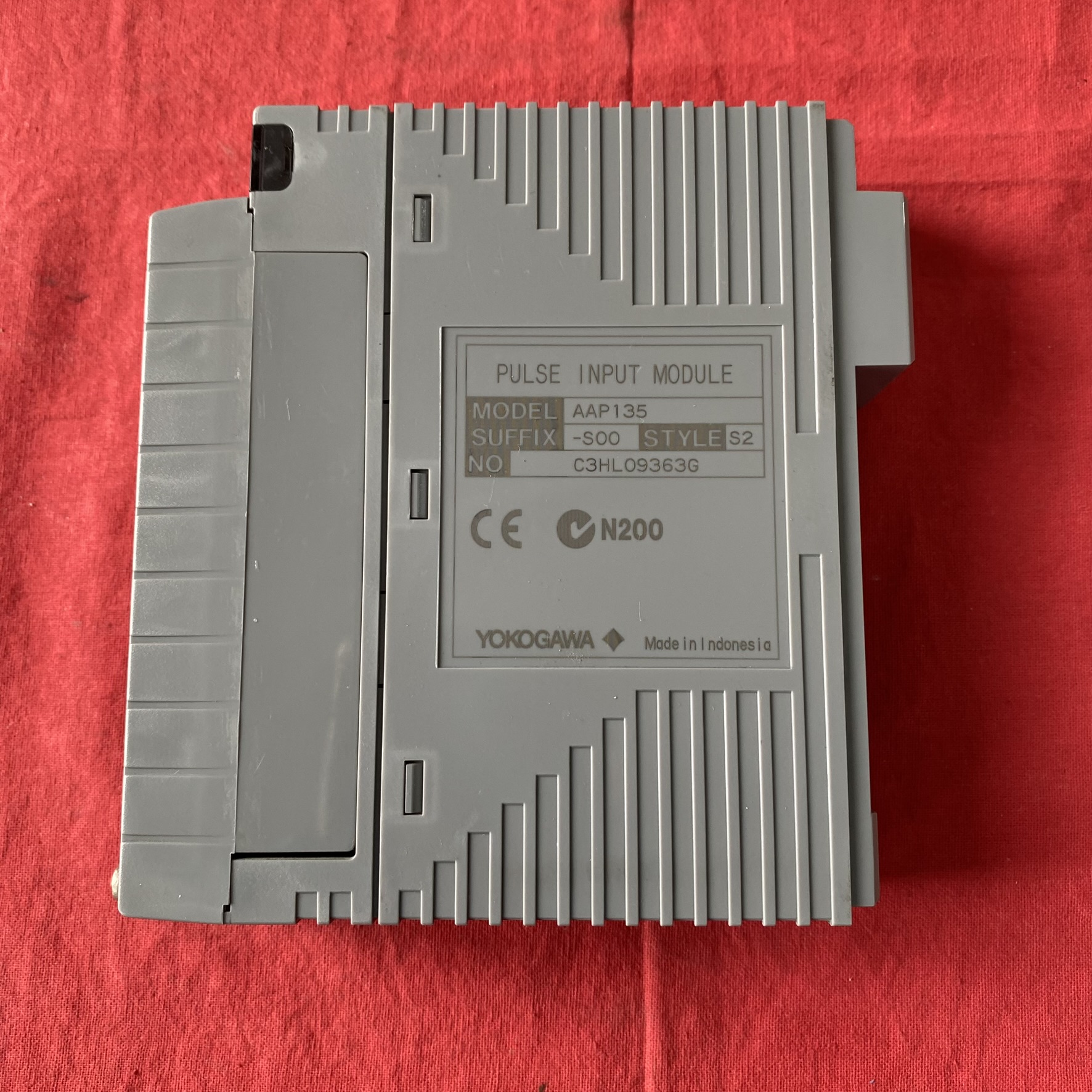

一、核心技术参数与功能特性

1. 输入类型与信号规格

• 支持信号类型：

• 触点输入：继电器触点或晶体管输出（闭合≤200Ω，断开≥100kΩ）；

• 电压脉冲：3-24V DC（高电平），-1-8V DC（低电平），最小脉宽 40μs；

• 电流脉冲：通过内部 200/500/1000Ω 分流电阻转换为电压信号。

• 计数范围：0 至 10 kHz，支持高频信号实时捕捉，适用于流量、转速等动态参数测量。

• 隔离特性：通道间及模块与系统间隔离（500V AC/1 分钟），抗共模干扰能力强。

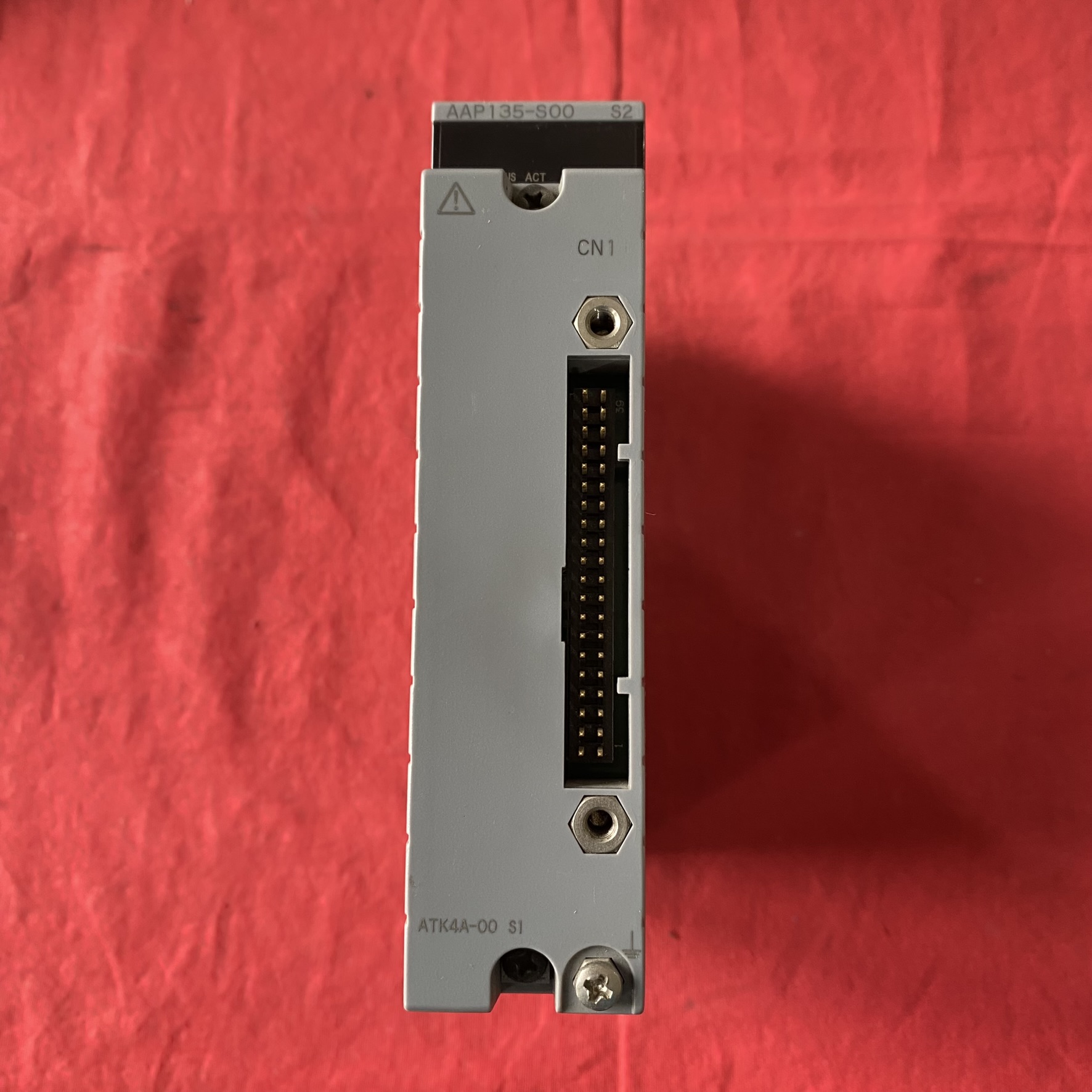

2. 硬件设计与冗余能力

• 通道数量：8 通道，支持多信号同步采集，适配中小型控制系统。

• 冗余配置：支持双模块并联（N+1 冗余），通过二极管隔离避免反向电流，故障切换时间＜50 ms。

• 物理特性：

• 尺寸：100mm×56mm×20mm（宽 × 高 × 深），紧凑设计适配标准 35mm DIN 导轨；

• 工作温度：-20°C 至 + 70°C（支持 ISA G3 抗腐蚀选项），适应高温、高湿及腐蚀性工业环境。

3. 通信与诊断功能

• 通信接口：通过横河专用 ESB 总线 或 RS-485 接口（需搭配通信模块如 ALR121）与控制站（FCS）连接，支持 Modbus RTU 协议。

• 故障诊断：

• 通道级开路 / 短路检测，LED 指示灯显示通道状态；

• 内置自诊断功能，可检测模块内部电路故障并上传至 DCS 系统。

二、典型应用场景

1. 流量测量与控制

• 涡街流量计：采集脉冲信号计算瞬时流量与累计总量，支持线性化处理（如温压补偿）。

• 电磁流量计：用于高精度水 / 污水流量监测，结合 PID 调节实现恒流量控制。

2. 转速与位移监测

• 电机转速测量：通过编码器脉冲输入实时监测电机转速，实现设备过载保护。

• 机械位移检测：连接旋转编码器或光栅尺，测量阀门开度、传送带位移等位置参数。

3. 能源与环保

• 发电厂：监测汽轮机转速、给煤机皮带速度，优化燃烧效率及设备运行稳定性。

• 污水处理：统计曝气风机启停次数，结合时间参数实现节能运行策略。

4. 制造业与过程控制

• 包装机械：计数产品包装数量，触发贴标、封口等后续工序。

• 化工反应釜：监测搅拌电机转速，确保反应过程的一致性。

三、安装与配置要点

1. 硬件安装规范

• 机械安装：插入控制站（FCS）的 I/O 卡槽，支持水平或垂直安装，相邻模块间距≥10mm 以保证散热。

• 接线要求：

• 脉冲信号：使用屏蔽双绞线，与动力电缆间距≥30cm，屏蔽层单端接地（接至机柜 PE 端子）；

• 电源连接：24V DC 冗余供电（如横河 PW482-10 模块），确保供电连续性。

2. 参数配置流程

1. 通道组态：通过横河 CENTUM VP 组态工具 设置输入类型（触点 / 电压 / 电流）、计数模式（累计 / 频率）及滤波时间（1-10ms）；

2. 线性化处理：针对非线性传感器（如涡轮流量计），启用内置线性化算法（支持多项式拟合）；

3. 报警设置：配置高 / 低限报警阈值及延迟时间，触发时联动输出动作（如切断电机电源）。

3. 抗干扰与可靠性设计

• 信号滤波：可设置数字滤波消除信号抖动，建议在高频场景中开启（如 3ms 滤波时间）。

• 浪涌保护：可选配带浪涌吸收器的接线端子（如 ATI3S-10），降低雷击或电源冲击风险。

•

四、故障排查与维护

1. 常见问题与解决方法

2. 预防性维护

• 定期校准：每 12 个月使用高精度脉冲信号源（如 FLUKE 5522A）校准模块，确保计数精度。

• 清洁与检查：每季度清理模块表面灰尘，检查卡槽接口是否松动，避免接触不良。

• 固件更新：通过横河官方工具（如 CENTUM VP System Update）升级模块固件，获取新功能及 bug 修复。

五、选型对比与替代方案

1. 同品牌型号对比

2. 竞品替代建议

六、技术支持与资源

1. 官方文档：

• 用户手册：可在 横河电机官网 下载《CENTUM VP I/O Module Technical Manual》，包含接线图、参数设置指南及故障代码表。

• CAD 模型：提供 3D 图纸，便于控制柜布局设计（搜索 “AAP135-S00 CAD” 获取）。

2. 软件工具：

• CENTUM VP 组态软件：用于模块参数配置、通信链路搭建及系统调试。

3. 服务与培训：

• 技术支持：通过横河 400 热线（400-810-1315）或授权代理商获取现场调试与故障诊断服务。

• 认证培训：参加横河《工业自动化 I/O 模块应用培训》，学习模块配置与高级诊断技能。
