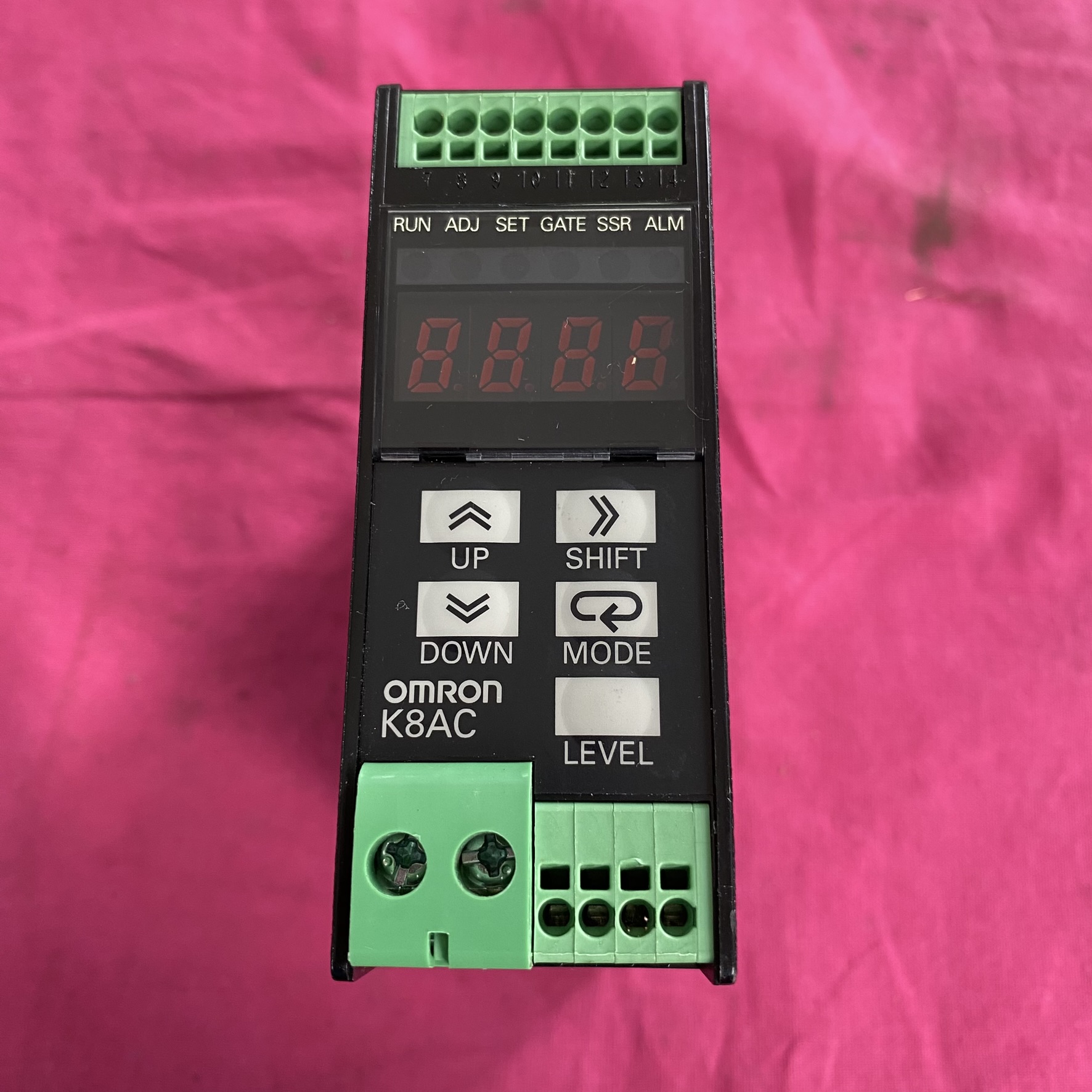

OMRON 欧姆龙 K8AC-H23CN-FLK 数字式加热器断线报警器

1. 产品定位与功能

• 核心功能：通过高精度电流检测技术，实时监测加热器的电流值，当检测到加热器断线、层间短路或 SSR（固态继电器）异常（短路 / 开路）时，立即触发报警信号。

• 位相控制与循环控制：支持两种主流的加热器控制方式，适配不同的工业加热场景。

• 扩展应用：可通过关闭门功能（GATE OFF），作为欠电流 / 过电流继电器用于电机、灯泡等负载的保护。

• 预防保护机制：除基础报警功能外，还能通过比例缩放功能（需结合专

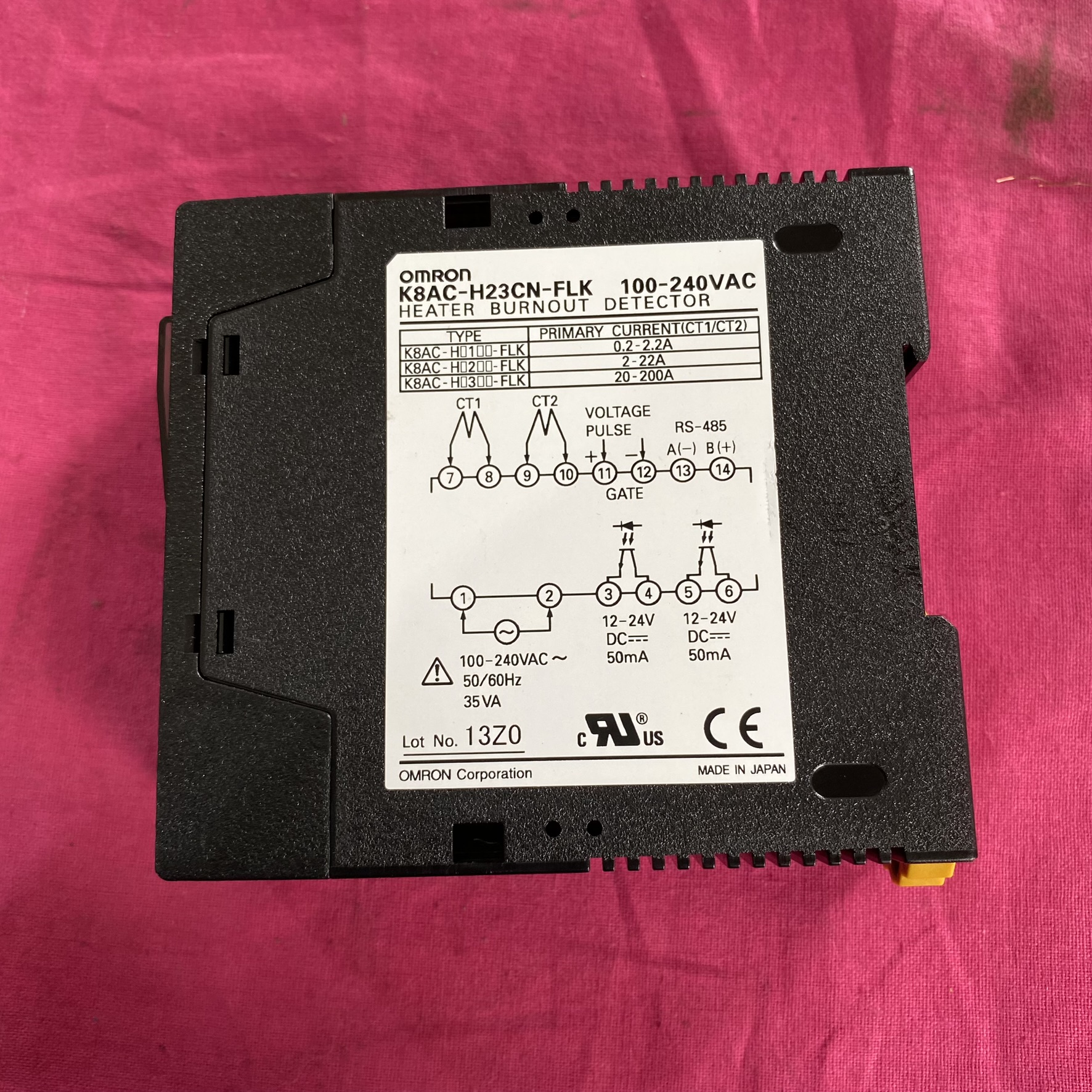

• 电气规格：

  电源电压：AC 100~240V（宽电压范围 AC 85~264V 兼容），支持全流电网环境。

• 电流检测范围：20.0~200.0A（单相 / 三相通用），可覆盖大多数工业加热器的功率需求。

• 输出类型：2 路 NPN 晶体管输出（支持 PNP 等价输出），可直接驱动报警指示灯或 PLC 信号；1 路 RS-485 通信接口（支持 CompoWay/F 协议），便于远程监控与数据采集。

• 开关容量：DC 30V/1A（电阻负载），满足工业现场的信号传输需求。

• 物理特性：

• 端子设计：采用插入式端子（Push-In），无需螺丝刀即可快速接线，显著减少安装工时。

• 安装方式：支持 DIN 导轨或螺钉安装，体积紧凑（具体尺寸未明确，但参考同类产品约为 96×48×95mm），适合控制柜内高密度安装。

• 认证与合规：符合 CE 认证，cUL 认证正在申请中，满足欧盟及北美市场的安全标准。

•

3. 应用场景

• 典型领域：

• 塑料成型机械（如注塑机、挤出机）的加热筒监测。

• 食品加工设备（如烤箱、油炸机）的温度控制回路。

• 化工反应釜的加热系统保护。

• 其他需要高精度电流监测的工业设备。

5. 使用注意事项

• 接线规范：

• 电流输入需通过专用 CT 接入，避免直接连接主电路。

• 晶体管输出端需外接续流二极管（如 1N4001），防止感性负载反电动势损坏设备。

• 环境要求：

• 工作温度：-10~+55℃（无结冰 / 结露），存储温度：-25~+65℃。

• 防护等级：IP20（面板安装时），建议在控制柜内使用以避免粉尘和液体侵入。

• 校准与维护：

• 首次使用前需通过面板按键（SET/ADJ）进行电流校准，确保检测精度。

• 建议每 12 个月检查一次 CT 连接状态和端子紧固度，防止松动导致误报警。
