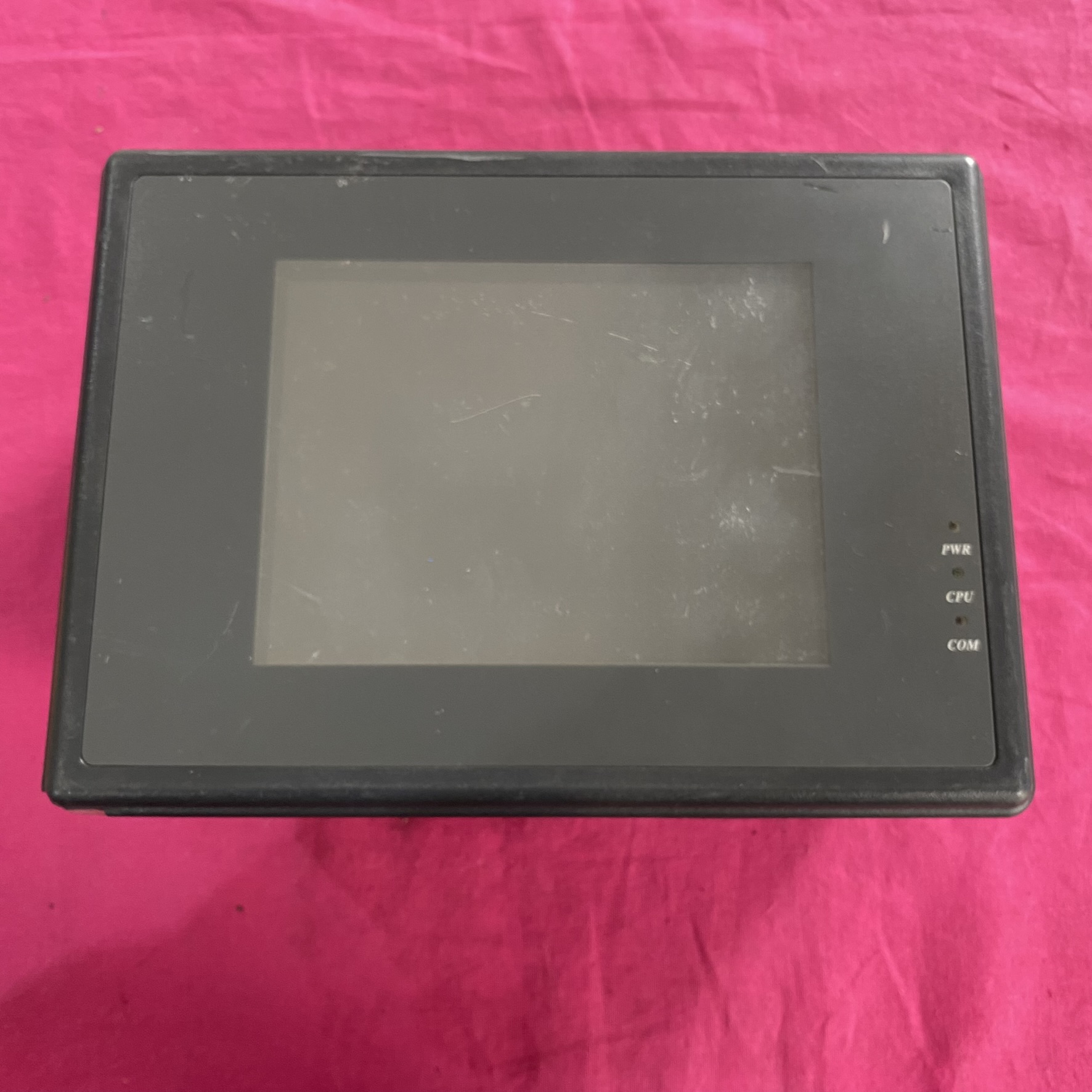

威纶通 MT506S 人机界面

一、核心硬件参数

• 显示系统：采用 5.7 英寸彩色 STN 液晶屏，分辨率 320×240 像素，亮度 150 cd/m²，支持 256 色显示，背光灯为 CCFL（最低寿命 25,000 小时），触摸屏为 4 线电阻式（表面硬度 4H）。

• 性能配置：搭载 200MHz 32 位 RISC CPU，内存组合为 1MB Flash ROM + 4MB DRAM，内置 128KB 配方存储器及实时时钟，支持断电数据保持。

• 通信接口：提供双串口（COM1：RS232/RS485/422，COM2：RS232），可同时连接 PLC、PC 等设备，支持 Modbus RTU 等协议。

• 物理规格：防护等级 IP65（前面板），工作温度 0~45°C，湿度 10~90% RH（无冷凝），安装开孔尺寸 192×138mm，重量约 0.8kg。

二、软件与编程

• 开发工具：使用威纶通 EB8000 组态软件（需注意该软件已停止更新，旧版本如 V465.16 可通过第三方渠道获取），支持图形化界面设计、PLC 变量映射、脚本编程等功能。

• 通信配置：可与三菱、西门子、台达等主流 PLC 直接通信。例如，与三菱 Q 系列 PLC 通过 RS485 连接时，需在 EB8000 中设置 PLC 类型为 “Mitsubishi QnA”，并配置对应串口参数。

• 典型应用：在印刷机控制系统中，MT506S 可通过主从通信模式与 MT508S 触摸屏级联，实现对 PLC 内部参数的在线修改和故障诊断。

•

三、应用场景与行业案例

• 工业设备控制：如印刷机、包装机械、注塑机等，通过直观界面实现设备状态监控、参数调整及故障报警。

• 能源与水处理：用于泵阀控制、液位监测等场景，支持实时数据显示与历史趋势查询。

• 楼宇自动化：配合 PLC 实现照明、空调系统的集中管理，支持多语言界面切换。
